Практически все отопительные приборы в нашем доме нуждаются в использовании специальных контроллеров, которые предохранят их от перегрева. Предлагаем рассмотреть, что это такое – термопары, их принцип работы простым языком, виды приспособлений, а также основные характеристики подключения.

Общие понятия и конструкция

Термопара ГОСТ Р 8.585-2001 представляет собой устройство для измерения температуры, которое состоит из двух разнородных проводников, контактирующих друг с другом в нескольких или одной точке, которые иногда соединяют компенсационные провода. В тот момент, когда на одном из таких участков изменяется температура, создается определенное напряжение. Термопары часто используются для контроля температур разнообразных сред, а также для конвертации температуры в энергию, в частности, в электрический ток.

Термопары
Фото — Термопары

Коммерческий преобразователь стоит доступно, является полностью взаимозаменяемым, оснащен стандартными разъемами и может измерять широкий диапазон температур. В отличие от большинства других методов измерения градусов, термопары с автономным питанием не требуют внешнего способа возбуждения. Основным ограничением при работе термопар является точность; вполне возможны ошибки вплоть до одного градуса по Цельсию, что достаточно много для стандартного измерителя или контроллера.

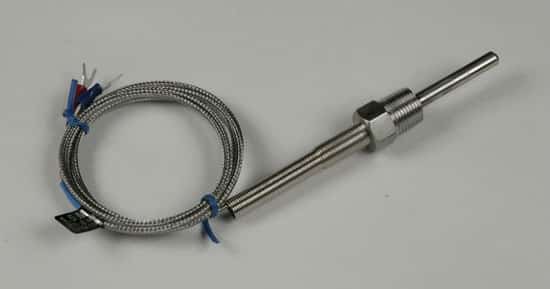

Вид термопары
Фото — Вид термопары

Основные параметры прибора зависят от материала. Любой узел из разнородных металлов будет производить электрический потенциал, относящийся к определенной температуре и образующий сопротивление. Термопары для практического измерения температуры созданы из конкретных сплавов, имеющих предсказуемую и повторяемую зависимость между температурой и напряжением. Различные сплавы используются для различных температурных диапазонов, если Вы хотите купить термопару, то предварительно обязательно проконсультируйтесь с продавцом-консультантом выбранной компании.

Существуют разные типы термопары, очень важно обращать внимание также на стойкость к коррозии. Если точка измерения находится далеко от измерительного прибора, промежуточное соединение может быть выполнено путем расширения проводов, которые являются менее дорогостоящими, чем материалы, используемые, чтобы сделать датчик. Приспособления обычно стандартизованы по отношению к эталонной температуре 0 градусов по Цельсию; производственные компании часто используют электронные методы компенсации холодного спая для корректировки изменения температуры на клеммах прибора. Электронные приборы могут также компенсировать прочие различные характеристики термопары, тем самым улучшить точность и достоверность измерений.

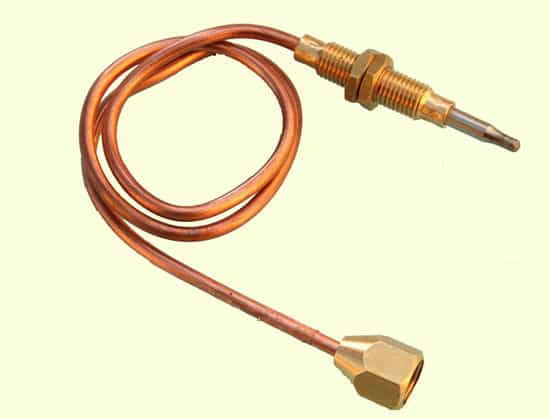

 Термопара для котла
Фото — Термопара для котла

Применение термопары достаточно широкое: их используют в науке и промышленности; приспособлениями можно осуществлять измерение температуры для печей, газовой колонки, спая, газовых турбин выхлопных газов, дизельных двигателей и других промышленных процессов. Данные устройства термосопротивления также используются в частных домах, офисах и предприятий. Также они могут заменить термостаты в АОГВ и прочих газовых отопительных приборах.

Принцип действия термопары

Согласно правилу Зеебека, если проводник подвергается воздействию, его сопротивление и напряжение изменяется — это называется термоэлектрический эффект или эффект Зеебека. Любая попытка измерить это напряжение обязательно включает подключение другого проводника к «горячему» концу термопары. Этот дополнительный гибкий провод, потом также может стать градиентом температуры, а также разработать собственное напряжение, которое будет противостоять текущему. Величина этой разности напрямую зависит от металла, который используется при работе. Использование разнородных сплавов для замыкания цепи создает новую цепь, в которой два конца могут генерировать различные напряжения, в результате чего образуется небольшое различие в напряжении, доступные для измерения. Это различие увеличивается с ростом температуры и составляет от 1 до 70 микровольт на градус Цельсия (мкВ / ° C) для стандартных сочетаний металлов.

Принцип работы термопары
Фото — Принцип работы термопары

Напряжение не генерируется на стыке двух металлов термопары, а вдоль этой части длины двух разнородных металлов, подверженного градиента температуры. Поскольку обе длины разнородных металлов испытывают один и тот же температурный градиент, конечный результат является результатом измерения разности температур между термопарой и спаем. Пока контакт находится в постоянной температуре, это не имеет значения, каким образом узел изготовлен (это может быть пайка, точечная сварка, обжим и т.д.), однако это имеет решающее значение для точности. Если соединение выполнено недостаточно качественно, то получится более серьезная погрешность, чем градус. Особенно в высокой точности нуждается мультиметр с термопарой, разнообразные производственные датчики, контроллеры высоких температур для газовой печи и т.д.

Термопара арбат
Фото — Термопара арбат

Видео: Измерение температуры с  помощью термопары

Типы термопары

В определенных условиях, легко создается термопара своими руками, но необходимо знать, какие бывают виды данных устройств, в частности, чем отличаются модели ТХА, ТХК, ТПП, ТВР, ТЖК, ТПР, ТСП. Они распределятся как:

  1. Тип E

Сплав хромель – константан. Данное соединение имеет высокую производительность (68 мкВ / ° C), что делает его подходящим для криогенного использования. Кроме того, он является немагнитным. Диапазон температур составляет от -50 ° С до +740 ° С.

  1. Тип J

Это железо – константан. Здесь область работы немного уже от -40 ° C до +750 ° C, но выше чувствительность – около 50 мкВ / ° С.

  1. Тип K

Это термопары, которые создан из сплав хромель алюминий. Они являются наиболее распространенными устройствами общего назначения с чувствительностью около 41 мкВ / ° C. Эти приборы могут работать в пределах -200 ° С до 1350 ° C / -330 ° F до +2460 ° F.

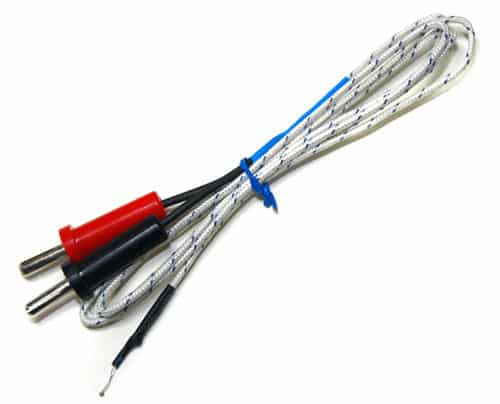

термопары-хромель-алюмель
Фото — термопары хромель-алюмель

Термопары тип K могут быть использованы включительно до 1260 ° С в неокисляющих или инертных атмосферах без появления быстрого старения. В незначительно окислительной среде (например, углекислом газе) между 800 ° C-1050 ° С, проволока из хромеля быстро разъедается и становится намагниченной, также это явление известное как «зелена гниль». Это вызывает большое и постоянное ухудшение работы регулятора.

  1. Тип M

Класс термопар M (Ni / Mo 82% / 18% — Ni / Co 99,2% / 0,8%, по весу) используется в вакуумных печах. Максимальная температура составляет до 1400 ° С.

  1. Тип N

Никросил-нисиловые термопары являются подходящими для использования между -270 ° C и 1300 ° C, вследствие его стабильности и стойкости к окислению. Чувствительность около 39 мкВ / °С.

  1. Сплавы родия и платины

Платиновые термопары типа B, R, и S являются одними из самых стабильных термопар, но имеют более низкую термоЭДС, чем другие типы, всего около 10 мкВ / ° С. Класс B, R, и S обычно применяется только для измерения высоких температур из-за их высокой стоимости и низкой чувствительности.

  1. Тип B, S, C

Обозначение B у термопары означает, что в её состав входят такие металлы, как Pt / Rh 70% / 30% — Pt / Rh 94% / 6%, подходят для использования в среде до 1800 ° C. Класс S применяются до 1600 градусов, в то время как C до 1500.

  1. Сплавы рения и вольфрама

Эти термопары хорошо подходят для измерения очень высоких температур. Типичная область их применения – то автоматика промышленных процессов, производство водорода, вакуумные печи (особенно перед выходом обрабатываемого материала). Но ими нельзя работать в кислотных средах.

Монтаж термопары

Импортные термопары устанавливаются точно также, как и отечественные, замена производится своими руками, рассмотрим самый простой метод.

  1. Открутите медную или свинцовую гайку подключения внутри резьбового соединения к газовой линии.
  2. Под монтажным кронштейном на термопаре нужно отвинтить компенсационный винт, который держит трубку на место.
  3. Вставьте новую термопару в отверстие кронштейна. Убедитесь, что система не подключена к газовому или электрическому снабжению.
  4. Нажмите на гайку для резьбового соединения, где медный провод подключается к газовой линии. Убедитесь в том, соединение чистое и сухое.
  5. Плотно закрепите соединение, но не перетягивайте, при необходимости установите керамический уплотнитель или защитные прокладки.

Нужно отметить, что контролер плиты должен быть вмонтирован не слишком сильно, но чтобы руками он не отсоединялся.

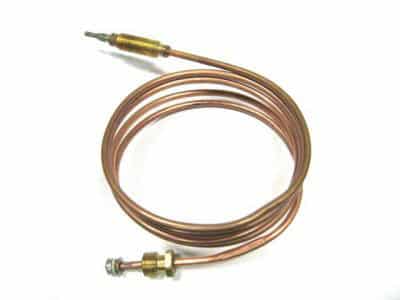

Термопара для печи
Фото — Термопара для печи

При установке медная и стальная труба подачи и отвода топлива или прочих веществ, направлены вниз — это очень важная зависимость.

Концевой выключатель расположен под автоматом контроля безопасности на печи, чуть ниже пленума. Если пленум становится слишком горячим, концевой выключатель отключает горелку. Он также отключает вентилятор, когда температура падает до определенного уровня, после того, как горелка выключается. Если вентилятор работает постоянно, либо контроль вентилятора на термостате был установлен в положение ВКЛ, то выключатель нуждается в корректировке. В первую очередь проверьте термостат. Если элемент был включен, то переведите его в автоматический режим, с предварительной установкой сигнала.

Любая лабораторная система контроля требует настройки. Градуировка или калибровка термопары также может осуществляться самостоятельно.

Для регулировки переключателя, снимите крышку элемента управления. Под ней находится зубчатый циферблат. Есть два указателя на стороне вентилятора. Указатели должны быть установлены около 25 градусов. Установите верхний указатель около 115 градусов по Фаренгейту, а нижний около 90 градусов. Если Вы почувствовали запах газа при выполнении этих работ или включения, нужно проверить утечку и уплотнители. Таким же способом можно заменить кабель и прочие детали системы.

Изготовление осуществляется на специальных заводах. Часто ремонт устройств можно осуществить непосредственно в дилерских центрах. Средняя стоимость термопары pt100 или овен (гильза с хромелем алюминия) составляет от 3 долларов до 6 в Москве. Перед покупкой обязательно проконсультируйтесь со специалистом, какое приспособление Вам необходимо, при потребности Вам будет предоставлена таблица предлагаемой продукции.
