Установка счетчиков учёта электроэнергии — инструкция, правила, стоимость

В каждом жилье необходимо устройство, учитывающее потребление коммунальных ресурсов. Предлагаем рассмотреть, как производится замена и установка счетчиков электроэнергии многотарифных и общедомовых, цена вопроса, а также схема монтажа.

Бесплатная инструкция по монтажу счетчиков

Установка и переустановка счетчиков учета электроэнергии возможна только при получении соответствующего разрешения из органов электроснабжения. Кроме того, нужно очень требовательно относиться к выбору места, где будет производиться монтаж, оно должно соответствовать таким требованиям:

  1. Быть доступным для проверки и снятия показаний со счетчика;
  2. Не находится в местах с температурой ниже 0 градусов по Цельсию;
  3. Очень важно закрепить счетчик на панели в строго вертикальной положении, отклонение допустимо всего на 1 градус (легко замерить на лестничной площадке при помощи уровня).

Все эти правила достаточно подробно описаны в ПУЭ, как и Ваши правовые обязанности и возможности.

Пошаговая инструкция

Подключение современных счетчиков, производящих учет электроэнергии возможен несколькими способами:

  • прямым контактом;
  • через трансформаторы напряжения и тока в сеть из 3 проводов;
  • через трансформаторы в сеть из 4 проводов;

Принцип работы всех этих схем аналогичен, различно только присутствие трансформаторов. Предлагаем такое руководство для начинающих:

Для контроля трат электроэнергии в многоквартирном или частном доме, коммуналке, общежитиях, используется первая стационарная методика. Приборы, которые устанавливаются таким путем, являются ограниченными по току – до 100 Ампер. В том случае, когда такого количества энергии не хватает, можно воспользоваться измерительными трансформаторами.

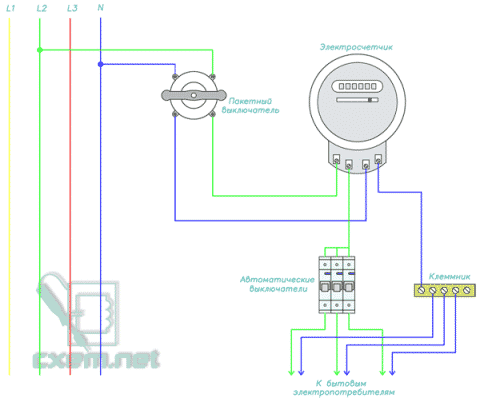

установка счетчиков электроэнергии
Схема: Установка счетчиков электроэнергии

В коробке с клеммами расположено 8 контакторных клемм. Единственное отличие от однофазного счетчика в этом случае – это количество этих контактов. Рассмотрим наглядно, как подключить трехфазный счетчик к 4 проводам в квартире.

Очень похоже проводится мобильная установка, таким подключением организовывают учет электрической энергии в гараже, подвале или подсобно помещении.

Обратите внимание, на рисунке указано какого цвета провода с какими клеммами соединяются, нужно очень точно соблюдать это порядок, особенно в многоканальных счетчиках. В противном случае возможны замыкания или даже травмы.

Схема подключения трехфазного счетчика
Схема подключения трехфазного счетчика

Также нужно учесть, что такой монтаж подразумевает установку вводного четырехполюсного автомата в обязательном порядке, который распределит напряжение равномерно по фазам и защитит проводку от скачков в локальной электрической сети. По такой системе производится автоматизированная установка счетчика в коттеджах, дачах и частных домах.

Обязательно регулярная поверка состояния и калибровки. Приблизительная смета на установку счетчика с подключением:

  • разрешение от управляющей организации (чаще всего канцелярские расходы на бумагу), они выдадут бумагу, в которой будет разрешена эксплуатация и установка счетчика;
  • счетчик – от 10 до 20 у.е. (продажа осуществляется как на стихийных рынках, так и в специализированных магазинах);
  • кабеля – 10 у.е.;
  • автомат (если не встроен), от 3 до 20 у.е.;
  • инструменты.

Все работы реально выполнить за 1 день. Кроме этого для большого дома или квартиры может пригодиться поверочная установка (для счетчиков электроэнергии, воды или газа подключение не отличается).

Видео: как правильно установить счётчик электроэнергии на улице

Кроме этого, можно подключить счетчик к компьютеру. Для этого нам понадобится преобразователь Меркурий и драйвера для ПК. Преобразователь подключаем к отверстию USB, после чего устанавливаем драйвера. Далее переходим в диспетчер задач и находим наши порты и подключенные к ним проводники. После этого действуем по схеме, представленной ниже. Примечание: можно подать на клеммы просто фазовое напряжение, этого будет достаточно. Как только Вы подключите Меркурий, нужно будет поработать в программе запуска и установке, она пошагово разъяснит дальнейшие действия.

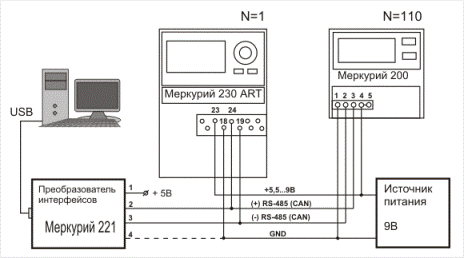

подключение счетчика к компьютеру
Схема: подключение счетчика к компьютеру

Установка счетчика на улице

Частое явлении в крупных городах и области (Нижнем Новгороде, Астрахани, Одессе, Новокузнецке, Омске, Орле, Санкт-Петербурге, Кирове, Казани, Ижевске, Каменске, Екатеринбург, Волгограде, Воронеже, Дзержинске, Ростове-на-Дону, Самаре, Тольятти, Твери, Тюмени, Хабаровске, Чебоксарах многих других городах) – это установка двухтарифных счетчиков электроэнергии на улице, якобы для поверки либо по причине того, что Вы находитесь в списке злостных нарушителей местной энергокомпании (меняли ночь на день или отматывали киловатты). Но далеко не все знают, что это действие абсолютно незаконно.

Нужно понимать, что общеподъездные счетчики и домовые, расположенные на столбах – это абсолютно разные вещи. При размещении соответствующими службами, учитывающих устройств на открытой местности либо снаружи стены в доме нарушаются такие требования ПУЭ:

  1. Недопустимо воздействие на счетчик атмосферных явлений (дождь, снег, туман), из-за этого значительно уменьшается его срок годности и увеличивается опасность замыкания;
  2. Учетные приборы, размещенные в боксах на столбах либо стенах здания, также способствуют тому, что они работают с большой погрешностью, а значит, такая установка счетчика электроэнергии значительно увеличивает стоимость и счет за коммунальные услуги;
  3. Часто можно наблюдать счетчики, установленные на высоте более 3-5 метров (например в Узбекистане это нормальное явление), на это действие также есть свой закон, который запрещает монтаж устройств свыше 1,7 м. Подобная халатность мешает проводить регулировки и проверки счетчика и его технического состояния, снимать показания, это не просто неудобно, но и опасно для здоровья;

    Счетчик на столбе
    Фото: Счетчик на столбе
  4. Если счетчик расположен на приватезированной земле, то ответственность за его состояние и работоспособность несет владелец. Иными словами, если Вам сломают счетчик потребления электричества, Вы сами будете за него отвечать и покупать новый.

Похожие материалы:


Отзывы и комментарии

Вы можете оставить отзывы и комментарии к записи: "Установка счетчиков учёта электроэнергии — инструкция, правила, стоимость"


  • Арсен Киртадзе

    Допустима ли эксплуатация «Меркурия» 201.6 при морозах минус 45-50???

  • admin

    К сожалению не допустима. Согласно технического паспорта диапазон рабочих температур «Меркурия» 201.6 находится в пределах -40..+55С.

  • http://www.odnoklassniki.ru/profile/551669726557 МИНЕРЕ ТЕМИРБУЛАТОВА

    А если счетчик установлен на фасаде дома, к которому надо подниматься на лестнице?
    Как быть? И если данный электронный счетчик дал сбой? Оплата пришла в 5 раз больше!
    Что делать?
    С уважением к Вам!
