Как выглядит схема подключения ограничителя мощности ОМ-1-1?

Можете пожалуйста наглядно и подробно нарисовать схему подключения ограничителя мощности ОМ-1-1. Не понимаю в схемах.

Ограничитель мощности ОМ-1-1
Ограничитель мощности ОМ-1-1
Обсудить на форуме
ОЦЕНИТЬ:
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 5,00 из 5)
Загрузка...
Понравилась статья? Поделиться с друзьями:

Комментарии и отзывы

Комментариев: 1
  1. Макаров Дмитрий (автор)

    Добрый день!

    Для подключения ограничителя мощности ОМ – 1 – 1 вам необходимо открыть крышки, которые закрывают клеммы. После этого, как показано на рисунке, возьмите фазный провод L и подключите его к клемме 1, которая внутри ограничителя имеет электрическое соединение с выводом клеммы 2. От клеммы 2 вам необходимо подвести фазный провод к тому устройству, на котором вы хотите осуществлять ограничение мощности. На схеме это устройство представлено в виде стандартной двухполюсной нагрузки RН.

    Таким образом, вы запитаете один полюс RН от ограничителя мощности. После чего его второй полюс необходимо подключить к нулевому проводу для замыкания цепи.
    Клемма 3 ограничителя мощности ОМ – 1 – 1 также подключается к нулевому проводу. После вышеизложенных манипуляций вы можете настраивать работу ограничителя в соответствии с нужными параметрами.

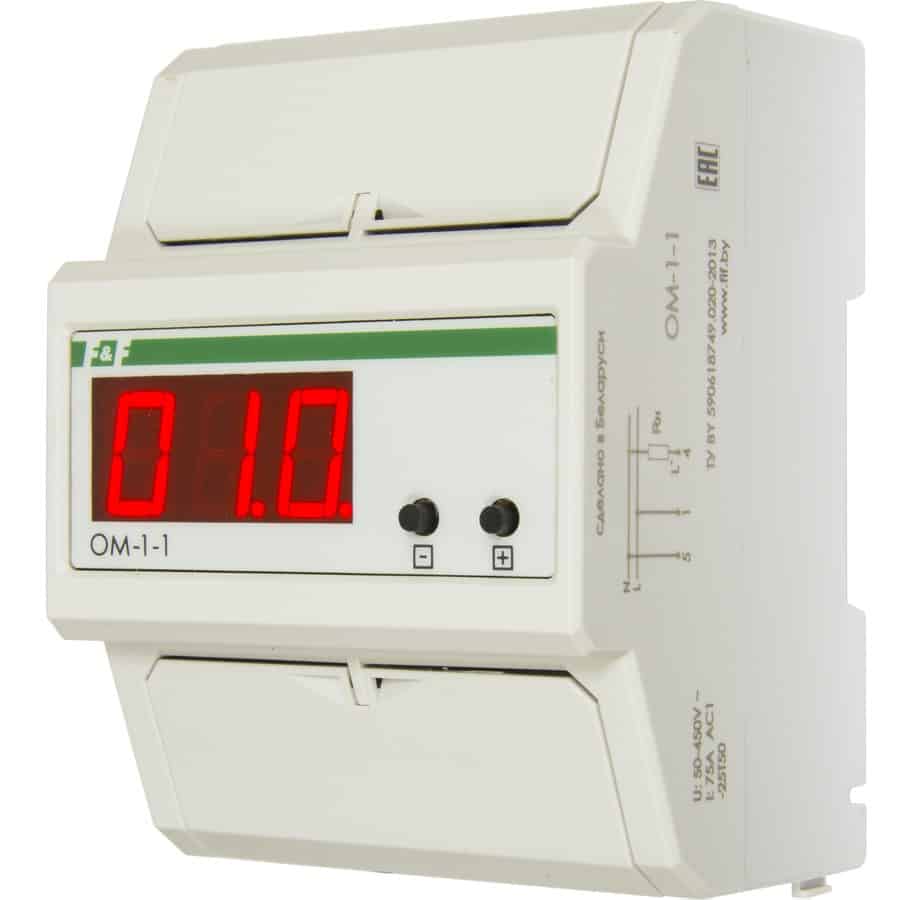

    схема подключения ОМ – 1 – 1
