Устройства, которые используются для защиты электрического оборудования от перепадов напряжения, называется реле контроля фаз. Это приспособление необходимо для контроля повышения и понижения напряжения и защиты от «перекоса фаз».

Принцип работы и виды реле

Новые модели реле контроля работают на основе постоянного мониторинга подключенных к ним электромагнитных приспособлений. Благодаря режиму самвозврата, реле напряжения, трехфазное и однофазовое, блокирует поступающие сигналы при скачках напряжения, что и обеспечивает безопасность работы. Например, такими моделями являются реле контроля напряжения фаз ел 11, ел 11м 15 и ел-13.

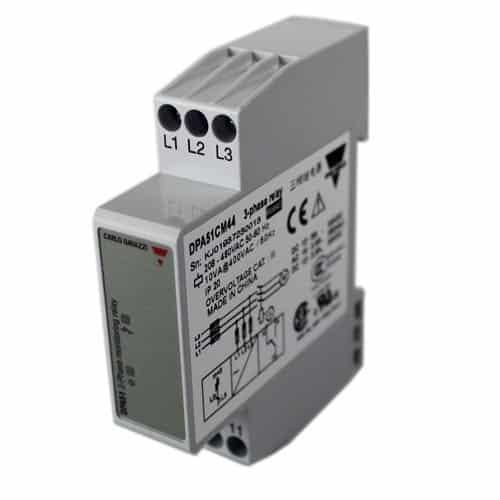

Реле контроля фаз
Реле контроля фаз

Принцип, работы реле-разветвителя или розетки заключается в том, что он подключается не ко всей сети, а к конкретному прибору. Выглядит как обычный тройник, при скачках напряжения выключается.

Аналогичным устройством является реле напряжения одного прибора, только выглядит оно как розетка с датчиком, на котором все время демонстрируется уровень напряжения в сети. Часто такие автоматы используются для оргтехники, и при скачке напряжения не только предохраняют компьютерную технику, но и дают возможность выключить устройства в течение 10-15 минут, за счет остаточной энергии.

Реле одного прибора
Реле одного прибора

Реле на DIN-рейке устанавливается в разветвительном шкафу. Главным достоинством такого вида реле контроля фазового напряжения является то, что с его помощью защищается не только определенная группа устройств или квартира, но и весь многоэтажный дом. Подобные модели изготавливает Siemens, российский производитель реле Меандр (УЗМ 50 – потребительские модели),

Электронные реле стали настоящим прорывом в электроснабжении. Эти автоматы контролируют не только напряжение, но и температуру, время. Если нужно установить контроллер в жарком либо плохо вентилируемом месте, то обратите внимание на Fanox S4, многофункциональное реле трехфазное контроля напряжения cm mps, или Legrand. Некоторые модели также отключают питание по времени — cm pve, авр, иэк.

Принципиальные различия

Как уже говорилось, существует два вида реле – трехфазное и однофазное. Разница между ними очевидна:

  • однофазное реле контроля напряжения предназначено для использования в сетях с одной фазой;
  • реле контроля и чередования фаз используется для защиты трехфазных двигателей.

Т.е., например, если в квартиру жилого дома входит три фазы, то подключается три однофазных реле. Некоторые электрики могут возразить, что можно подключить и обычное трехфазное реле типа рнпп 311 и рнпп 311м, но при этому стоит учитывать, что при скачке напряжения отключаются все три фазы.

Описание процесса подключения

Реле ЕЛ 11 (ЕЛ 11м), 12 и 13 подключаются при помощи зажимных проводов, под которые подключаются ли по два провода сечением 1,5 мм2, либо один, соответственно – 2,5 мм2. Подбор схем для реле трудности не составит, производители сами изобразили их на устройстве.

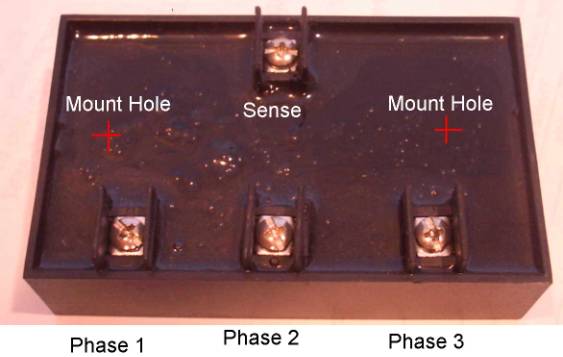

Подключение на устройстве
Подключение на устройстве

Для подключения реле времени и напряжения, нужно понять, как работает данное устройство. В большинстве, модели полностью автоматизированы, даже клеммы закрыты и загерметизированы. Необходимо просто присоединить их в определенном порядке к проводам питания сети.

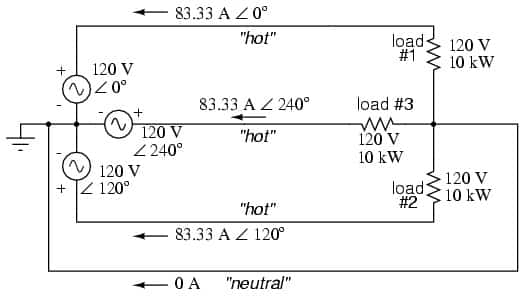

Схемы подключения к силовой сети
Схемы подключения к силовой сети

Советы по подсоединению:

  1. Следите за тем, чтобы клеммы были присоединены в правильном порядке чередования – A, B, C;
  2. Напряжение к каждой клемме подводится приблизительно 100-110 В;
  3. Для проверки работы, схема подключения реле фазового контроля подключается к диодным лампам (например, красная – сеть, зеленая – нет питания).

Видео

На импортных устройствах, например, реле производства Шнайдер Электрик, на схеме порядок подключения обозначен как L1, L2, L3. Если Вы не уверены в собственных способностях, то советуем купить реле контроля фаз серии ркф 11 ekf, ркф 3 1 м1 (ркф 3/1 м1). Данные модели не включатся, если не выдержана очередность.

Для сетей с высоким напряжением (380/500), нужно выбирать более мощные устройства – реле rm4tr32, реле контроля abb SQZ3 (авв либо авва).

Как при помощи диодов проверить работу реле?

Если контакт «Сеть» не замкнут, то горит зеленая лампа. Сеть (красный светодиод), не горит, ток не поступает.

Во время подачи напряжения питания сети должна гореть красная лампа сети.

Если произошел скачок напряжения, и устройство отключило питание, то красная лампа погаснет, а регулятор выдержки питания выключится (у реле 220 480v sche rm35tf30 от schneider electric время выдержки до 0,05 секунд, у серии ел 11е – до 0,10).

Ценовая политика

Цена реле находится в пределах от 1000 рублей до нескольких десятков, все зависит от фирмы-производителя и назначения автомата. Если говорить о специальных реле контроля фаз (на отдельных устройствах – холодильниках стиральных машинах и т.д.), то стоимость будет от 100 рублей до двух-трех тысяч российских рублей.
