В настоящее время многим людям знакома ситуация, когда по определенным причинам напряжение в розетке может не составлять 220 Вольт.

Реле контроля напряжения
Реле контроля напряжения

Именно это может стать причиной поломки бытовой или промышленной техники. Кроме этого, такая ситуация может спровоцировать выход из строя оборудования без возможности дальнейшего ремонта и другие серьезные последствия. В подобных случаях осуществляется монтаж реле контроля напряжения. Оно играет роль своеобразного предохранителя, который отключает оборудование в случае критичных перепадов напряжения. Как показывает практика, сегодня все большее количество покупателей решают приобрести реле. Это можно объяснить тем, что устройство позволяет экономить немалые деньги, которые тратились бы на ремонт техники.

Что такое реле контроля напряжения

Если говорить о данном устройстве более конкретно, можно сказать, что реле осуществляет контроль однофазного напряжения, защищая при этом оборудование от слишком высокого или низкого напряжения в сети. Устройство позволяет определять, какая именно граница напряжения была нарушена, благодаря независимым выводным реле. Питание устройства происходит от контролируемого напряжения. При этом измеряется уровень автономного питания. Каждый тип реле имеет возможность регулировки задержки. Обычно время составляет от 0 до 10 секунд.

Видео: реле контроля сетевого напряжения

Некоторые контролеры преобразовывают напряжение в цифровой формат. После этого сравнивает его с допустимыми границами. В случае, если напряжение является очень высоким, подается команда на отключение системы. Нужно отметить, что весь процесс происходит за сотые доли секунды. Когда напряжение ниже нормы, реле отсчитывает секунду и только после этого дает команду на отключение. Контроль напряжения осуществляется даже после отключения устройства. Когда оно приходит в норму, реле снова включается и на выходе появляется напряжение.

Виды

Эти устройства различаются между собой по типам подключения:

  • вилка — розетка;
  • удлинитель;
  • реле, монтируемые на DIN-рейку.

Далее будет описан каждый тип реле контроля напряжения.

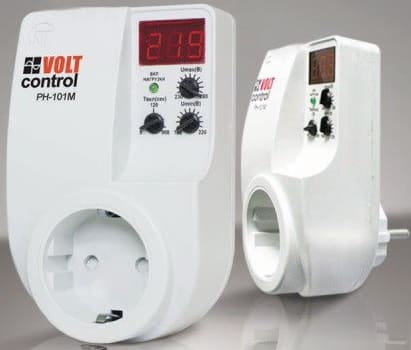

Реле вилка-розетка РН-101
Реле вилка-розетка РН-101

Вилка — розетка (например, РН-101) является наиболее популярным видом устройства. Его отличием является то, что реле устанавливается именно в розетку. Микроконтроллер фиксирует напряжение, показывая его уровень на циферблате. В случае необходимости электромагнитное реле производит отключение. С помощью кнопок можно устанавливать границы напряжения, а также фиксировать время задержки.

Удлинитель имеет большие сходства с предыдущем устройством. Основным отличием от вилки — розетки является то, что данный прибор может быть оснащен несколькими розетками. Как правило, он является многоцелевым, позволяет защищать несколько приборов бытовой техники одновременно.

Реле РН-111 - монтируется на DIN-рейку
Реле РН-111 — монтируется на DIN-рейку

Реле, монтируемое на DIN-рейку, например, РН-111 отличается способом монтажа. Такое устройство устанавливается в специальном распределительном шкафу. Он позволяет обезопасить от перепадов большое количество потребителей. В основном, такие реле устанавливают для всего дома. Конструктивные особенности позволяют работать этому устройству в различных независимых режимах. Он может работать как реле минимального, так и максимального напряжения, как обычное реле напряжения, а также выполнять работу реле времени.

Область применения реле контроля напряжения

В настоящее время реле контроля напряжения используется во многих областях. Дело в том, что электротехника применяется везде, поэтому, она нуждается в защите от перепадов напряжения.

Устройство используется для защиты как трехфазных, так и однофазных устройств от обрывов, слипаний, перекосов и нарушения нужной последовательности каждой фазы. Эти устройства довольно эффективно защищают всевозможное электрооборудование, а также приборы с длительной переходной работой и с электродвигательной нагрузкой.

Также реле контроля напряжения применяются для установок, которые требуют постоянного надзора качества напряжения и полнофазности.

Устройства, предназначенные контроля напряжения, могут работать как при морозе, так и в жаркую погоду. Диапазон температур составляет от -20 до + 45 градусов.
