Вилка обогревателя (фото): желтый провод витает в воздухе и никуда не подключен. Так ли это должно быть?

Доброго времени суток. Достал с гаража старенький обогреватель, но шнур в вилке очень неестественно как-то там гулял. Решил раскрутить «подтянуть болтики», увидел такую картину: желтый провод витает в воздухе и никуда не подключен, так ли оно должно быть или его все-таки нужно прижать под левый болтик? В последний раз пару лет назад обогреватель работал, сейчас воткнуть в розетку его не решаюсь)) Не обессудьте за профанство, в электрике не волоку, поэтому решил поинтересоваться у спецов) Заранее благодарю.

Фото прилагаю:

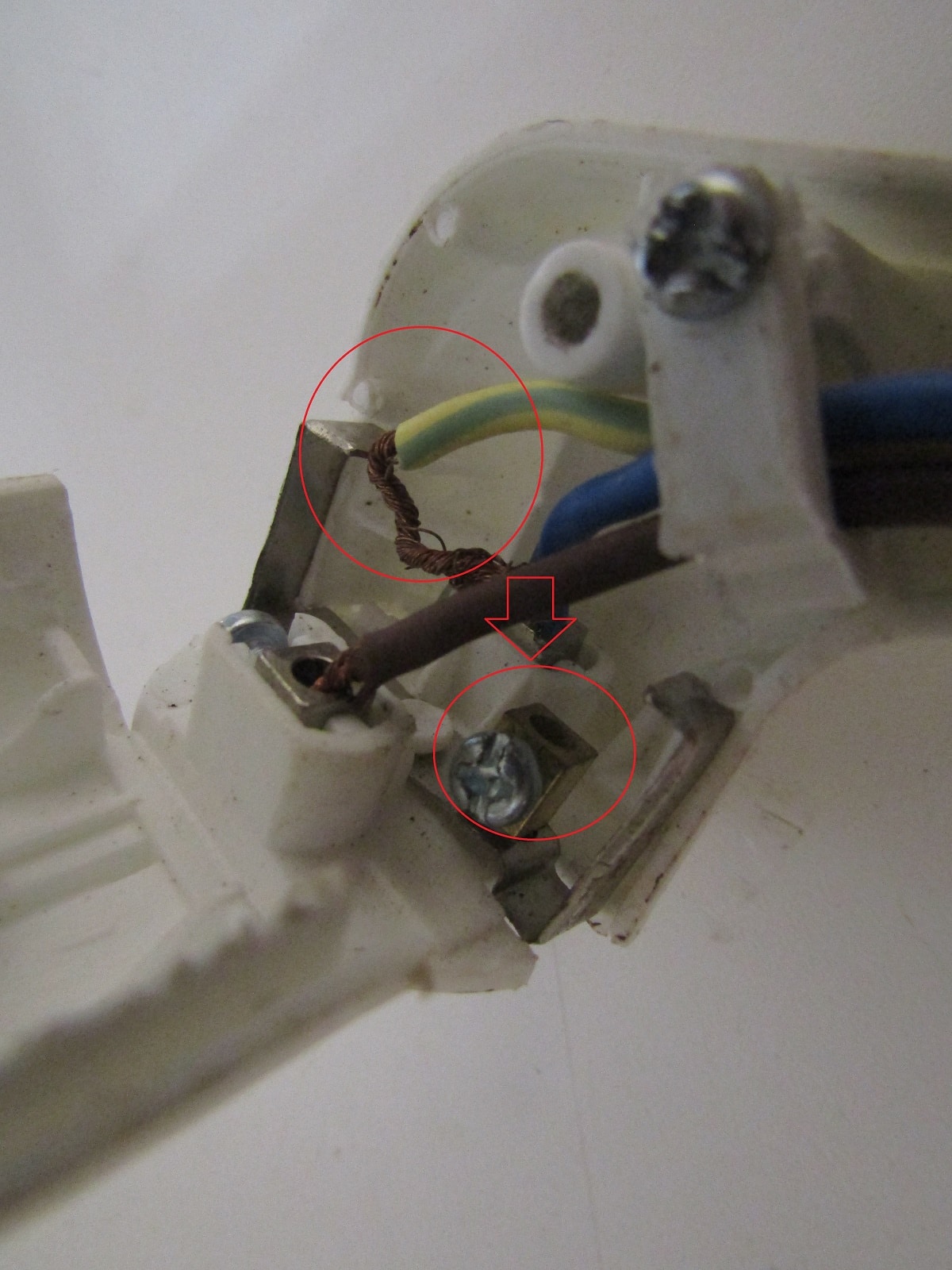

Вилка обогревателя

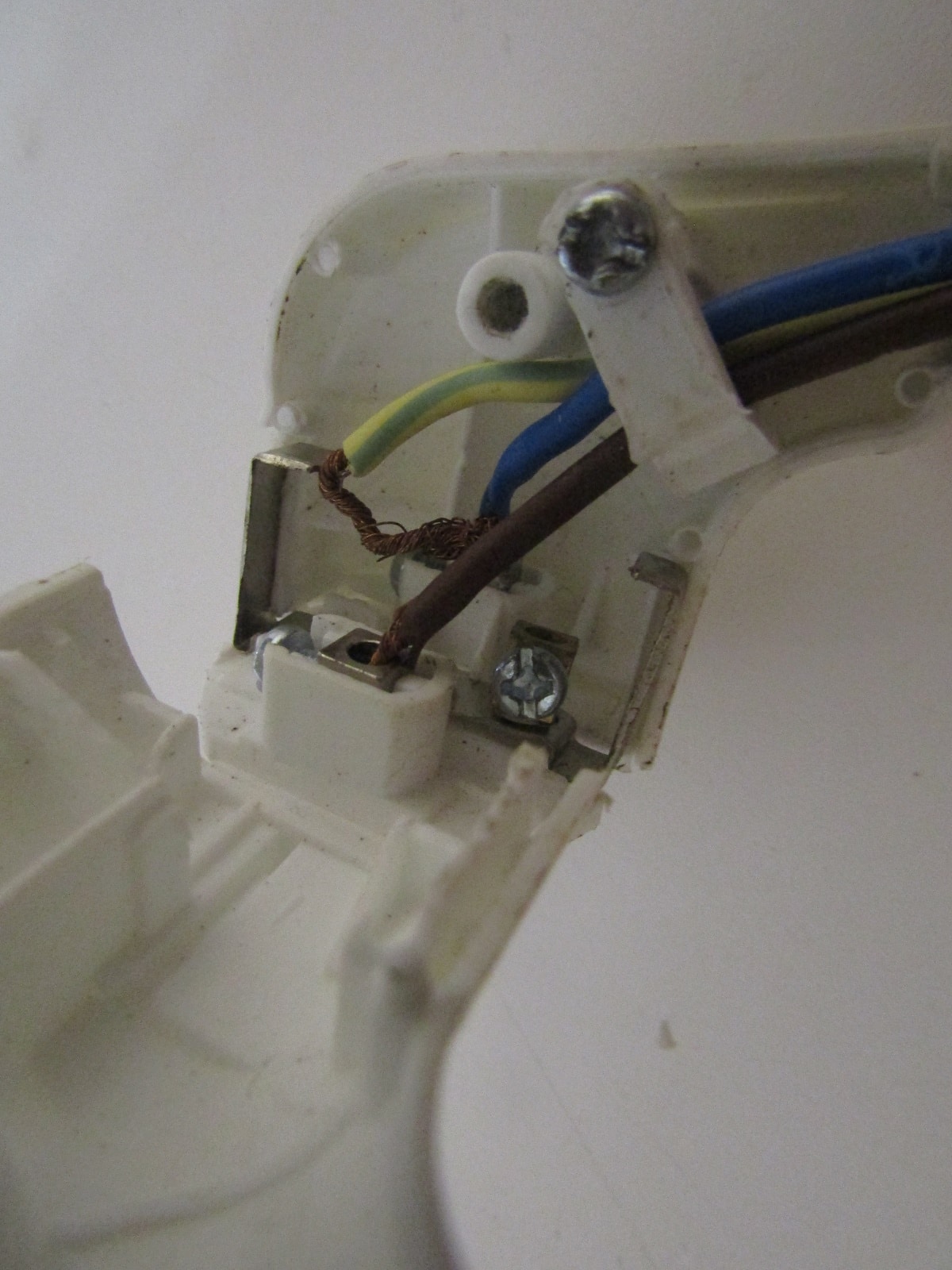

Вилка обогревателя

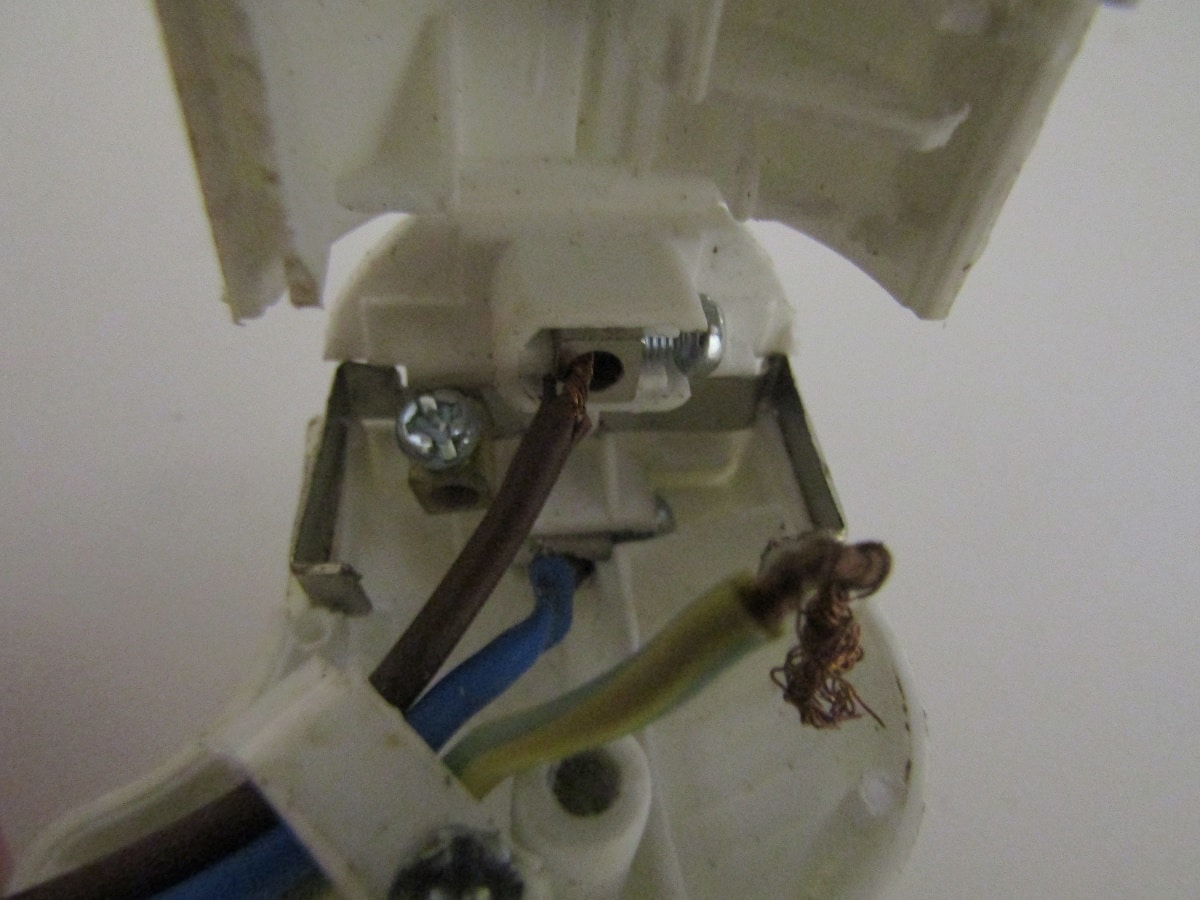

Вилка обогревателя
Вилка обогревателя

Комментарии и отзывы (1)

  1. Макаров Дмитрий

    Здравствуйте!

    Здравствуйте, у вас на фото вполне дееспособная схема отечественного обогревателя, как в принципе, и любого другого бытового прибора. На схеме у вас три провода: коричневый и синий – это фаза и ноль, которые подключены к штекерам штепсельной вилки, а желто-зеленый, как и регламентирует п 1.1.29 ПУЭ – это провод защитного заземления (PE). В остальном все зависит от того, какая схема электроснабжения применяется в вашей квартире.

    Если питание всех бытовых приборов осуществляется по двухпроводной системе – только фазный и нулевой проводник, то защитное заземление никоим образом не задействуется. Это нормальная ситуация, что в самом приборе PE проводник откинут от соответствующей клеммы. Такое техническое решение, скорее всего, было обусловлено попыткой обезопасить себя и домочадцев от случайного поражения электротоком или отключением защитного заземлением за ненадобностью. В первом случае некоторые схемы питания в аварийном режиме могут привести к возникновению опасного потенциала на корпусе оборудования через провод заземления, поэтому его заблаговременно отключают. Если у вас только фаза и ноль по всему дому, то я рекомендую вам не только не прикручивать, но и дополнительно заизолировать или откусить эту жилу, чтобы она не закоротила две другие.

    Если же у вас дома имеется контур заземления или электроснабжение осуществляется по трехпроводной системе, то не использовать защитное заземление может быть опасным с точки зрения поражения электротоком. В этом случае обязательно подключите желто-зеленый провод к соответствующей клемме внутри вилки.
