Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу. В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».

Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.

Внешний вид и особенности конструкции

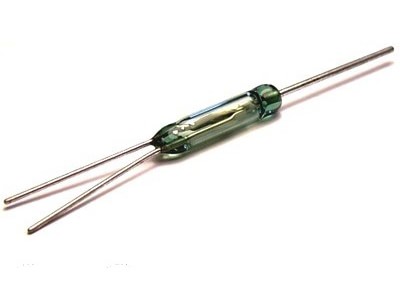

Данные устройства представляют собой контактную группу, изготовленную на основе ферримагнитного материала, которая помещается в стеклянную колбу. Из нее откачен воздух (созданы условия максимально приближенные к вакууму), как вариант возможно наполнение инертным газом. Внешний вид устройства и его обозначение на принципиальных схемах представлены ниже.

А) внешний вид геркона; В) обозначение на принципиальных схемах

А) внешний вид геркона; В) обозначение на принципиальных схемах

С конструктивным исполнением, можно ознакомиться на рисунке 2.

Конструкция геркона

Конструкция геркона

Обозначение:

  • А – выводы устройства.
  • В – стеклянная колба.
  • С – контактная группа.
  • D – инертный газ или вакуум.

Разновидности

Коммутационные устройства данного класса принято разделять в зависимости от устройства контактной группы на следующие виды:

  1. Элементы с нормально-разомкнутыми контактами (внешний вид такого устройства показан на рис. 1).
  2. Элементы с нормально-замкнутым контактом.
  3. С переключающимся контактом.

Помимо функциональных признаков, перечисленных выше, имеются и технологические, разделяющие герметичные коммутирующие устройства на две группы: сухие и ртутные. Отличительная особенность последних заключается в том, что внутри колбы содержится капля ртути. Она служит для «смачивания» контактной группы, это позволяет существенно снизить переходное сопротивление и вибрацию (дребезг) контактов при коммутации, что положительно отражается на качестве контакта.

Принцип действия

Срабатывание устройства (замыкание, размыкание или переключение контактов) требуется воздействовать на элемент магнитным полем, напряженность которого будет достаточной для коммутации. В качестве источника такого поля может выступать обычный или электромагнит.

Под воздействием силовых линий происходит намагничивание контактов и по преодолению порога упругости они коммутируют цепь.

Принцип работы нормально-разомкнутого геркона

Принцип работы нормально-разомкнутого геркона

Соответственно, как только на контактную группу перестанет действовать магнитное поле, она вернется в исходное состояние. То есть, функционально контакты помимо своего прямого назначения играют роль магнитопровода и упругого элемента.

Устройства с нормально-замкнутыми контактами действуют несколько иначе. Их ферримагнитные упругие элементы, попадая под воздействие магнитного, поля приобретают одинаковый заряд, что заставляет их отталкиваться, разрывая контакт.

Принцип действия нормально-замкнутого геркона

Принцип действия нормально-замкнутого геркона

Иногда в таких коммутаторах только один упругий элемент выполнен из ферримагнитного сплава, в результате приближения магнита он притягивается к нему, отключая цепь.

Подобный принцип задействован в герконах с переключающей группой контактов, в котором два из них изготавливаются из магнитного материала. Под воздействием магнита они притягиваются друг к другу, а немагнитный контакт остается в исходном положении. В результате происходит перекоммутация цепи.

Срабатывание переключающего геркона

Срабатывание переключающего геркона

Основные параметры

Свойства герметичных коммутаторов определяются механическими и электрическими параметрами. К первым относятся:

  • Nmax – число, указывающее максимально допустимое количество срабатываний без изменения основных характеристик.
  • Vcp – величина отображающая интенсивность поля необходимую для реакции устройства. В технической терминологии данную характеристику называют магнитодвижущей силой.
  • Vотп – величина соответствующая силе размыкания.
  • tcp – время, необходимое на срабатывание контактной группы.
  • tотп – интервал времени, необходимый на отпускание.
  •  Последние два параметра наиболее значимые из механических характеристик, поскольку описывают скорость коммутации.
  • Теперь перечислим основные электрические характеристики:
  • RK – сопротивление между контактами в замкнутом состоянии.
  • RИЗ – сопротивление разомкнутых контактов.
  • UПР – напряжения пробоя, данная характеристика зависит как от предыдущего параметра, так и расстояния между группой контактов. Помимо этого на электрическую прочность влияет наполнение колбы.
  • Pmax – коммутируемая мощность.
  • CK – емкость, образуемая разомкнутыми контактами.

Как осуществляется управление?

Управлять герметичным коммутатором можно двумя способами:

  • используя постоянный магнит;
  • воздействуя катушкой, подключенной к постоянному источнику тока.

В первом варианте управление может осуществляться путем линейного или углового перемещения постоянного магнита. Также встречается способ, при котором поле перекрывается при помощи специальной шторки.

В качестве примера использования способа управления при помощи магнита можно привести датчики уровня, а также положения, охранную сигнализацию и т.д.

Второй вариант позволяет создать реле на основе геркона. В отличие от традиционной конструкции, такое устройство будет более надежным и долговечным, поскольку практически не содержит в себе подвижных механических элементов. Что касается небольшого количества контактных групп, то этот недостаток легко устраняется путем увеличения количества задействованных герконов.

Упрощенное изображение конструкции герконового реле

Упрощенное изображение конструкции герконового реле

Примером применения данного способа управления может служить токовое реле на основе геркона. Оно представляет собой катушку, намотанную проводом толстого сечения, внутри которой размещается герметичный коммутатор. Данное приспособление может служить в качестве защитной системы от перегрузки в цепях постоянного тока. Чувствительность прибора легко регулировать путем линейного перемещения коммутатора внутри катушки.

Плюсы и минусы

Любая конструкция помимо преимуществ не лишена недостатков. Зная сильные и слабые стороны устройства можно найти оптимальную сферу для его применения. Давайте рассмотрим, в чем заключается преимущества герметичных коммутаторов, к таковым свойствам можно отнести:

  • Высокую надежность коммутации. Она практически на два порядка превышает этот показатель у открытых контактных групп. Это достигается за счет высокого сопротивления между разомкнутыми контактами (RИЗ), оно может исчисляться десятками МОм. Немаловажную роль играет и показатель электрической прочности (UПР), напряжение пробоя у некоторых моделей превышает 10 кВ.
  • Быстродействие также является неоспоримым преимуществом. Частота коммутации многих моделей приближается к 1 кГц. Что касается параметров, описывающих скорость коммутации, то они находятся в следующих диапазонах: tcp – от 0,4 до 1,8 мс, tотп – от 0,25 до 0,9 мс, что намного превышает подобные характеристики открытых контактных групп.
  • Долговечность, число срабатываний исчисляется миллиардами, ни одна открытая контактная группа даже близко не может приблизиться к этому рубежу.
  • Данный тип коммутаторов нетребователен к согласованию с нагрузкой.
  • Управление может производиться без использования электроэнергии.

Характерные недостатки:

  • Низкие показатели коммутируемой мощности.
  • Небольшое число контактов.
  • Дребезг при срабатывании (конструкции «мокрого» типа избавлены от этого недостатка).
  • Большие размеры для современной радиотехнической базы.
  • Недостаточная прочность стеклянной колбы.
  • Чувствительность к воздействию внешних магнитных полей.

Несмотря на явное преобладание положительных качеств, данные устройства постепенно вытесняются полупроводниковыми аналогами, такими как датчики Холла. Отсутствие дребезга, небольшие размеры и более высокая прочность сыграли решающую роль.

Примеры практического применения в быту

Как и было обещано в начале статьи, приводим пару полезных схем, в которых используются герконы. Начнем с универсального управления освещением в прихожей. Принцип работы заключается в следующем: при открытии входной двери автоматически включается свет, и спустя несколько минут выключается. При достаточном уровне освещения, свет в прихожей не включается.

Схема управления освещением прихожей

Схема управления освещением прихожей

Обозначения:

  • Резисторы: R1 – 68 кОм, R2 – 33 кОм, R3 – 470 кОм, R4 – 10 кОм, R5 – 27 кОм.
  • Конденсаторы: С1 – 0,1 мкФ, С2 – 100 мкФ х 25 В, С3 – 470 мкФ х 25 В.
  • Стабилитрон и диоды: VD1 – КС212Ж, VD2 и VD3 – КД522 (1N4148), VD4 – КД209 (1N4004).
  • Транзисторы: VT1 и VT2 – ÌRF840.
  • SG1 – любой обычный герконовый датчик, например, 59145-030.
  • FR1 – фоторезистор, подойдет любого типа с сопротивлением на свету не ниже 8 кОм, в темноте – 120-180 кОм.
  • Триггер D1 – К561ТМ2 (СD4013).

Настройка схемы сводится к подбору сопротивления R1, для выбора оптимального времени задержки отключения освещения.

Теперь рассмотрим схему простой домашней сигнализации, где в также используется типовой герконовый датчик для двери.

Простая домашняя сигнализация

Простая домашняя сигнализация

Обозначения:

  • Резисторы: R1, R2 и R3 – 100 кОм, R4 – 33 кОм, R5 – 100 кОм, R6 – 1 кОм.
  • Конденсаторы: С1 – 100 мкФ х 16 В, С2 – 50 мкФ х 16 В, С3 0,068 мкФ.
  • Диоды и светодиод: VD1 и VD2 – КД522 (1Т4148), HL1 – АЛ307Б.
  • Транзисторы: VT1 – КТ829, VT2 – К361.
  • Микросхема: К561ЛА7.
  • S1 – герконовый датчик 59145-030.

В качестве сирены используется звуковой оповещатель АС-10.

Питание схемы осуществляется от аккумулятора 12 В, емкостью 4 А*ч.
