Диэлектрические перчатки: назначение, классификация, требования

Среди защитных средств, призванных оградить человека от возможного поражения электрическим током наибольшую известность получили диэлектрические перчатки. Именно они позволяют прикасаться к оголенным проводникам и выполнять ряд бытовых и производственных ремонтов быстро и безопасно. Перчатки может себе позволить каждый желающий, они просты в эксплуатации и являются неотъемлемым атрибутом каждого электрика. Однако низкий уровень информативности о диэлектрических рукавицах приводит к неправильному их использованию, и в данной статье мы расскажем об основных моментах, с которыми вам стоит ознакомиться.

Назначение

Диэлектрические перчатки предназначены для защиты рук человека от прямого или косвенного прикосновения к токоведущим частям во время выполнения каких-либо технологических процессов в низковольтных цепях. В качестве защитного средства они занимают две категории – основные и дополнительные в соответствии с п. 1.1.6  СО 153-34.03.603-2003.

Применение перчаток в качестве основного средства
Рис. 1. Применение перчаток в качестве основного средства

Так, в цепях до 1000 В их можно применять в качестве основного защитного средства, то есть такого, диэлектрических свойств которого будет более чем достаточно для непосредственного контакта с источником номинального напряжения. А в сетях выше 1000 В они выступают как дополнительное средство защиты, которое применяется для прикосновения к токоведущим элементам электроустановок только через инструменты и приспособления с достаточным уровнем изоляции.

Использование перчаток в качестве дополнительного средства
Рис. 2. Использование перчаток в качестве дополнительного средства

На практике перчатки применяют для прямого прикосновения к жилам кабеля, находящегося под напряжением для отыскания повреждения или проведения каких-либо ремонтных работ. Также они используются в работах, где прямое прикосновение руками к частям под напряжением не требуется, но вероятность случайного контакта присутствует. В качестве обязательного элемента защиты рук при завешивании заземлений, производстве операций оперативными, испытательными и измерительными штангами.

Классификация

Современный рынок предоставляет достаточно широкий спектр диэлектрических перчаток для решения самых разнообразных задач. Некоторые модели предназначены для узкоспециализированных отраслей промышленности и народного хозяйства, другие являются универсальными и подходят практически для любого оборудования.

Конструктивно все диэлектрические перчатки подразделяются на:

  • шовные – универсальная модель, прекрасно функционирующая как в открытых электроустановках, так и в ЗРУ;
  • бесшовные – наиболее актуальны для закрытых электроустановок, так как быстро разрушаются под воздействием ультрафиолета;
  • пятипалые – используются в работах со сложными технологическими операциями;
  • двупалые – применяются в простых технологических процессах, где требуется крепкий хват рукой.

Основным критерием защиты диэлектрических перчаток является уровень рабочего напряжения, к которому можно прикоснуться. Поэтому для разного класса напряжения существует специальная градация:

  • 00 – предназначены для бытовых сетей, где напряжение не превышает 220 В;
  • 0 – для систем силового оборудования до 1000 В (380 В, 600 В, 800 В);
  • 1 – представляют изделия с уровнем допуска до 7500 В;
  • 2 – класс перчаток до 17 000 В;
  • 3 и 4 – регламентированы для электрооборудования, где напряжение не превышает 26 500 и 36 000 В соответственно для каждого класса.

Помимо классических диэлектрических рукавиц на практике применяются такие виды:

  • крага – оснащается увеличенным раструбом, что облегчает ее надевание на толстый рукав;
  • композитная – дополнительно защищена от механических повреждений;
  • контурная – с уширением в запястье, позволяет легче сгибать руку;
  • с подкладкой – имеет текстильную прослойку, зафиксированную в эластомере;
  • удлиненная – позволяет защищать руку до плеча.

Требования

Основным требованием к диэлектрическим средствам защиты является строгое соответствие конкретного изделия тем условиям, в которых оно будет применяться. Применение тех или иных моделей должно обеспечивать возможность ношения трикотажных рукавиц в холодное время года. Все диэлектрические перчатки должны храниться попарно, не допускается их разделение и одиночное применение.

На самих перчатках в соответствии с п.1.4.5 СО 153-34.03.603-2003 с краю ставится штамп при помощи несмываемой краски, на котором указываются такие данные об изделии:

  • номер – определяется индивидуально на каждом предприятии;
  • дата следующего испытания;
  • наименование лаборатории, производившей испытания.

В том случае, когда изделие не прошло положенные ему испытания, такой штамп должен перечеркиваться красной линией, свидетельствующей об их непригодности.

Характеристики

Длина диэлектрической перчатки
Рис. 3. Длина диэлектрической перчатки

В соответствии с требованиями п.2.10.3 СО 153-34.03.603-2003 длина перчаток должна составлять не менее 350 мм. Край перчаток должен иметь такую ширину, чтобы их можно было беспрепятственно надевать поверх рукавов спецодежды.

Согласно п.2.10.2  СО 153-34.03.603-2003 для электроустановок применимы модели исключительно с маркировкой «Эв» и Эн. Здесь марки «Эв» представляют собой дополнительное средство защиты, которое применяется для работы в сетях выше 1000 В. «Эн» предназначено для использования в качестве основного средства защиты в линиях и аппаратах до 1000 В.

Маркировка Эн
Рис. 4. Маркировка Эн

В соответствии с п.4.1 ГОСТ 12.4.307-2016 практическое применение диэлектрических перчаток может требовать обеспечения специальных свойств изделия, а именно:

  • A – обладает устойчивостью к кислоте;
  • H  – обладает устойчивостью к нефти;
  • Z – обладает устойчивостью к озону;
  • R – объединяет предыдущие категории и обладает устойчивостью к кислоте, нефти, озону;
  • C – обладает устойчивостью к сверхнизким температурам;
  • F – для перчаток с удлиненной манжетой, обладает устойчивостью к утечке тока.

По толщине материала диэлектрические перчатки подразделяются на тонкие (с толщиной не ниже 4 мм), обычные и жесткие (с толщиной от 9 мм).

Правила использования

Перед использованием диэлектрических перчаток обязательно проверяется их целостность. На всей протяженности изделия должны отсутствовать видимые повреждения, надрезы, надрывы, почернения материала, механическая или термическая деформация. При обнаружении таковых диэлектрические рукавицы изымаются из эксплуатации.

Но, наряду с видимым механическими повреждениями резина или полимеры могут содержать проколы невидимые человеческому глазу, которые несут такую же угрозу поражения электрическим током, как и отсутствие перчаток. Для проверки на отсутствие подобных разрывов перчатки перед началом работ проверяются путем скручивания.

Проверка перчаток скручиванием
Рис. 5. Проверка перчаток скручиванием

Край складывается и прижимается по всей длине, затем заворачивается по направлению к пальцам до тех пор, пока полость не наполниться воздухом. После этого отслеживается состояние надутой перчатки, если она не сдувается, диэлектрик считается целым.

Перед применением руководитель работ или ответственное лицо проверяет, не просрочена ли дата следующего испытания. Диэлектрические перчатки, срок испытания которых истек, подлежат изъятию.

Проверка и сроки испытания

Важнейшим критерием для диэлектрических перчаток является параметр их омического сопротивления, то есть способности длительно выдерживать воздействие электрического напряжения. Этот параметр проверяется в соответствии с Приложением 7 СО 153-34.03.603-2003 раз в 6 месяцев путем подачи на средство защиты повышенного напряжения 6 кВ в течении одной минуты. Механизм испытания оговаривается п.2.10.4 той же инструкции.

Погружение перчаток в воду
Рис. 6. Погружение перчаток в воду

Для проверки используется ванна с водой, температура которой может находиться в пределах от +10°С до +40°С. Перчатки в этом случае надеваются на металлические проводящие держатели, выступающие в качестве одного из электродов и  погружаются в ванну с водой. Внутрь самих рукавиц наливается вода, таким образом, чтобы до края манжеты оставалось от 45 до 55 мм, они остаются в сухом состоянии.

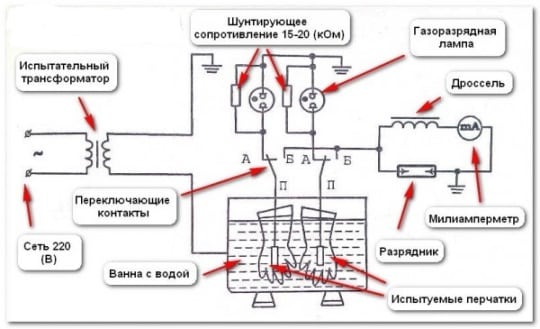

Схема испытания диэлектрических перчаток
Рис. 7. Схема испытания диэлектрических перчаток

Как видите на рисунке 7, при помощи трансформатор 1 напряжение подается на ванну 8 и через контакты 2 на внутреннюю сторону диэлектрических перчаток. В ходе испытания помимо временных интервалов обязательно контролируется величина тока утечки, который должен составлять не более 6 мА. В случае пробоя задействуются газоразрядный лампы 4 и разрядник 7 для защиты установки от токов короткого замыкания.

Хранение

Диэлектрические перчатки должны храниться в сухом чистом месте в свободном состоянии. Категорически запрещается скручивать и складывать их, так как это может привести к растрескиванию и утрате диэлектрических свойств. В помещении для хранения допускается колебание температур в пределах от – 30°С до +40°С, показатели влажности должны находиться в пределах от 40 до 60%. Не стоит оставлять их в непосредственной близости к нагревательным приборам, посуде со щелочью или кислотами, емкостей или механизмов с минеральными маслами так как воздействие этих факторов снижает диэлектрические свойства.

В случае отбраковки диэлектрических перчаток они должны храниться отдельно от годных, чтобы исключить человеческий фактор.

Использованная литература

При написании статьи была использована специализированная техническая литература:

  1. М. Матвиенко «Основы электротехники» 2016
  2. В. Шаповаленко «Основы электрических измерений» 2002
  3. Маньков В.Д. «Средства защиты, применяемые в ЭУ. Устройство, испытания, эксплуатация» 2006
  4. Розанов Ю.К. «Основы силовой электроники» 1992
  5. Нейман Л.Р., Демирчян К.С. «Теоретические основы электротехники» 1981
  6. Бартош А.И. «Электрика для любознательных» 2019
