В этой статье мы рассмотрим, какую информацию маркируют на автоматических выключателях бытового назначения, соответствующих требованиям ГОСТ IEC 60898-1-2020 [1].
Харечко Ю.В. в своей книге [2] акцентирует внимание на том, что каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
- «Наименование или товарный знак изготовителя.
- Типовое обозначение, каталожный или серийный номер.
- Одно или несколько значений номинального напряжения.
Для универсальных автоматических выключателей, соответствующих требованиям ГОСТ IEC 60898-2–2011, значения номинального напряжения указывают для переменного тока и постоянного тока с соответствующими символами, обозначающими эти электрические токи (смотрите рисунки ниже).
- Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D; для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
- Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту – на 50 или 60 Гц.
- Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока. Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока (смотрите рисунки ниже).
- Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
- Контрольную температуру окружающего воздуха, если она отличается от 30 °С.
- Степень защиты, если она отличается от IP20.
Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть чётко видна после установки автоматического выключателя.
При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован.
По запросам потребителей изготовитель обязан предоставлять характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей.
Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя.
При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой «N».
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом:
При необходимости выводы универсального автоматического выключателя могут быть промаркированы символами + и –. »
Примеры маркировки
Примеры маркировки автоматических выключателей показаны ниже на рисунках из книги [3] автора Харечко Ю.В.:
На рисунке 1 обозначено:
- 1 – товарный знак изготовителя;
- 2 – серийный номер;
- 3 – тип мгновенного расцепления С, номинальный ток 16 А;
- 4 – номинальное рабочее напряжение 230/400 В;
- 5 – номинальная коммутационная способность при коротком замыкании 6 000 А;
- 6 – класс ограничения электроэнергии 3;
- 7 – орган управления (отключенное положение).

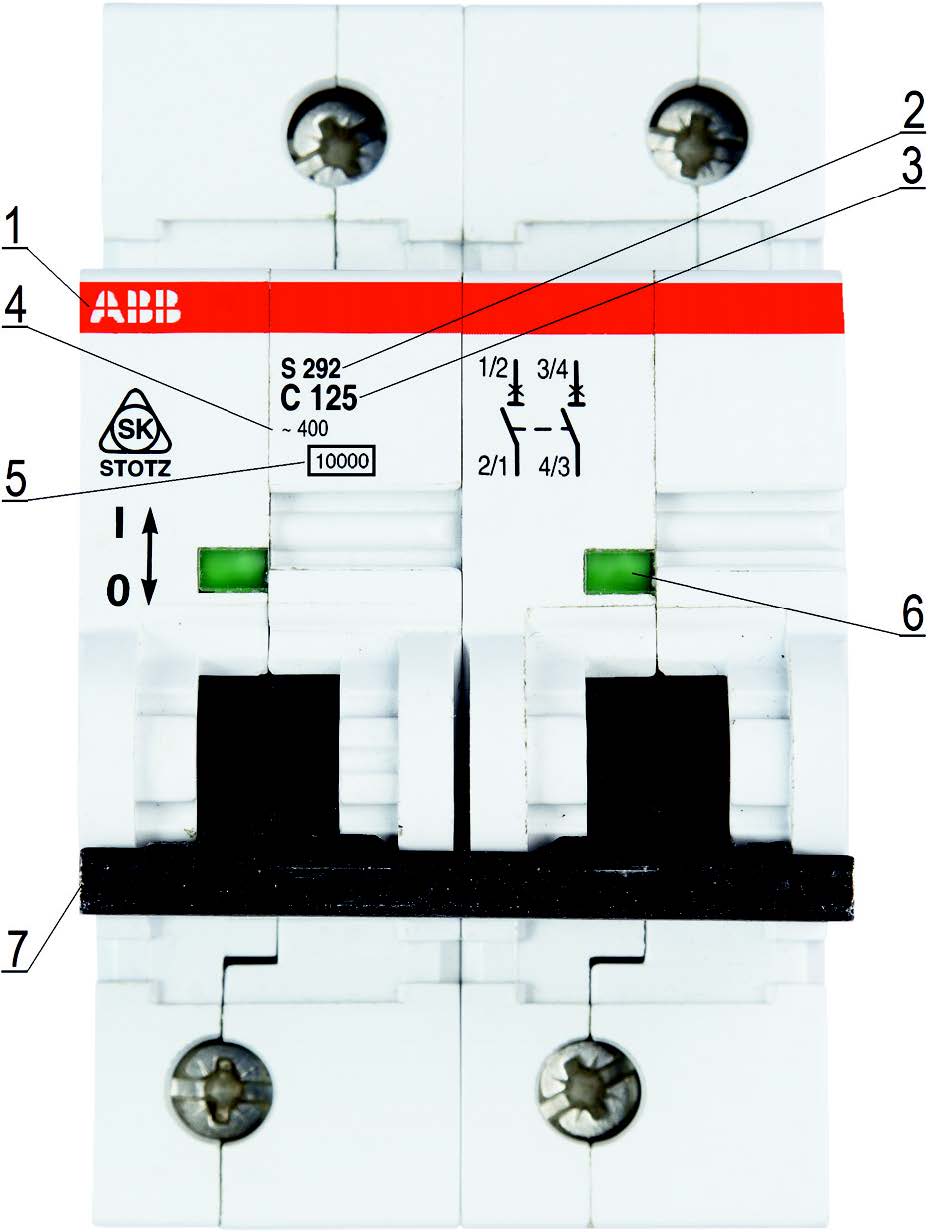

На рисунке 2 обозначено:
- 1 – товарный знак изготовителя;
- 2 – серийный номер;
- 3 – тип мгновенного расцепления С, номинальный ток 125 А;
- 4 – номинальное рабочее напряжение 400 В;
- 5 – номинальная коммутационная способность при коротком замыкании 10 000 А;
- 6 – индикатор положения;
- 7 – орган управления (отключенное положение).
Видео по теме
Список использованной литературы
- ГОСТ IEC 60898-1-2020
- Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c
- Харечко Ю.В. Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.
