Как расшифровать маркировку УДТ (УЗО)?

В этой статье мы рассмотрим, какую информацию маркируют на устройствах дифференциального тока (УДТ) бытового назначения, которые некорректно именуют УЗО, соответствующих требованиям ГОСТ IEC 61008-1–2020 и ГОСТ IEC 61009-1–2020.

Харечко Ю.В. в своей книге [1], акцентирует внимание на том, что каждое устройство дифференциального тока должно иметь стойкую маркировку, которая включает в себя значения следующих основных характеристик и данных:

  1. Наименование или торговый знак изготовителя.
  2. Типовое обозначение УДТ, каталожный или серийный номер.
  3. Одно или несколько значений номинального напряжения Un УДТ.
  4. Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16 А.
  5. Номинальную частоту, если УДТ предназначено для работы только при одной частоте.
  6. Номинальный отключающий дифференциальный ток IΔn УДТ.
  7. Значения отключающего дифференциального тока, если УДТ имеет несколько таких значений.
  8. Номинальную включающую и отключающую способность Im ВДТ.
  9. Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
  10. Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ и если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
  11. Степень защиты, при ее отличии от IP20.
  12. Рабочее положение, при необходимости.
  13. Символ – буква «S» в квадрате – для УДТ типа S.
  14. Указание о том, что УДТ функционально зависит от напряжения, если это имеет место.
  15. Обозначение органа управления контрольного устройства УДТ буквой «Т».
  16. Схему подключения УДТ.
  17. Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока:
Рабочая характеристика удт

18. Контрольную температуру калибровки АВДТ, если она отличается от 30 °С.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленную информацию, то данные, указанные в пунктах 4, 6, 15 и 17 (только для типа А) для ВДТ и пп. 4, 6 и 13 для АВДТ1 должны быть видны после их монтажа.

Примечание 1:

Согласно требованиям действующих стандартов МЭК 61008‑1 и МЭК 61009‑1 после монтажа ВДТ и АВДТ должна быть видна маркировка, указанная в пунктах 4, 6, 13, 15 и 17 (последняя только для УДТ типа А).

Характеристики, перечисленные в пунктах 1–3, 10, 12 и 16 для ВДТ, в пунктах 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

В разделе 6 «Маркировка и другая информация об изделии» ГОСТ IEC 61008‑1-2020 и в соответствующем шестом разделе стандарта МЭК 61008‑1 отсутствуют требования о маркировке на изделии или о предоставлении в ином виде следующих характеристик ВДТ:

  • номинального условного тока короткого замыкания Inc;
  • номинального условного дифференциального тока короткого замыкания IΔc.

Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 18 ГОСТ IEC 61008‑1-2020.

В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ.

Разомкнутое (отключенное) положение устройства дифференциального тока, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться символом О (окружностью), замкнутое (включенное) его положение маркируется символом | (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УДТ. Для обозначения включенного и отключенного положений УДТ допускается также использование дополнительных символов.

При необходимости различать входные и выходные выводы УДТ их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.

Выводы устройства дифференциального тока, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой «N».

Выводы устройства дифференциального тока, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом:

Символ защитного заземления
Символ защитного заземления

Примеры маркировки УДТ

Примеры маркировки УДТ показаны ниже на рисунках из книги Харечко Ю.В. Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с [2].

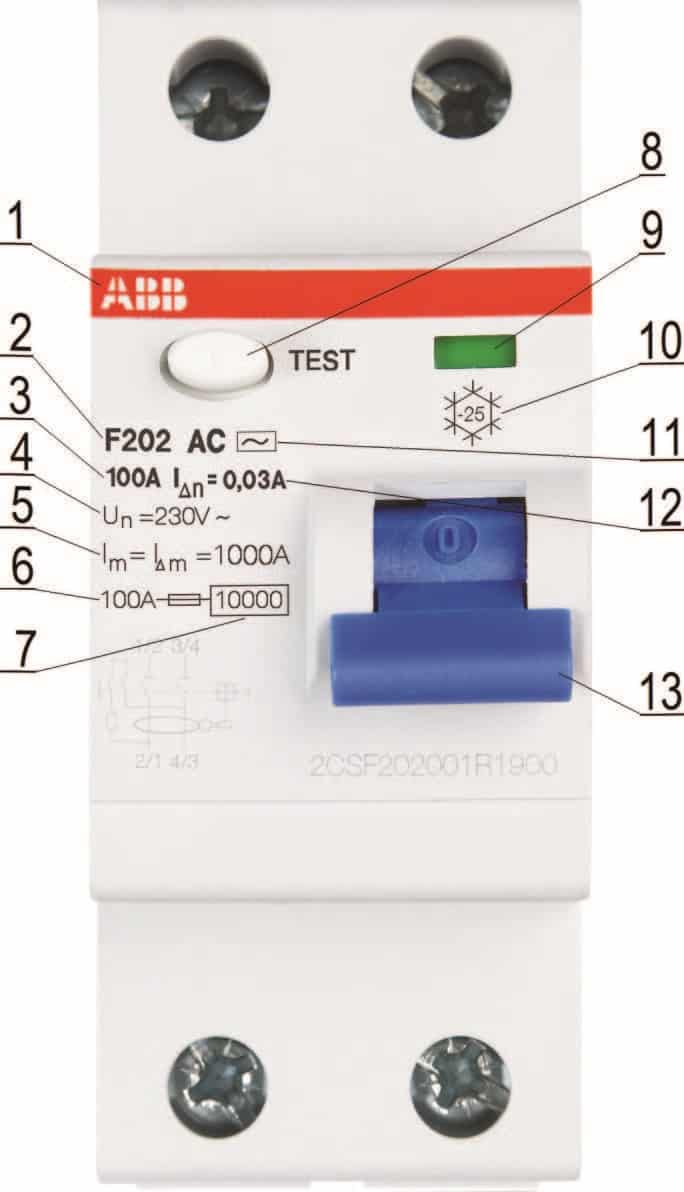

Маркировка двухполюсного ВДТ
Рисунок 1. Маркировка двухполюсного ВДТ серии F 200

На рисунке 1 обозначено:

  • 1 – товарный знак изготовителя;
  • 2 – серийный номер;
  • 3 – номинальный ток In = 100 А;
  • 4 – номинальное напряжение Un = 230 В;
  • 5 – номинальная включающая и отключающая способность Im, номинальная дифференциальная включающая и отключающая способность IΔm, равные 1 000 А;
  • 6 – номинальный ток плавкого предохранителя 100 А;
  • 7 – номинальный условный ток короткого замыкания Inc = 10 000 А;
  • 8 – орган управления контрольного устройства ВДТ;
  • 9 – индикатор положения;
  • 10 – температура окружающего воздуха от – 25 до + 40 оС;
  • 11 – обозначение ВДТ типа АС;
  • 12 – номинальный отключающий дифференциальный ток IΔn = 0,03 А;
  • 13 – орган управления ВДТ (отключенное положение).

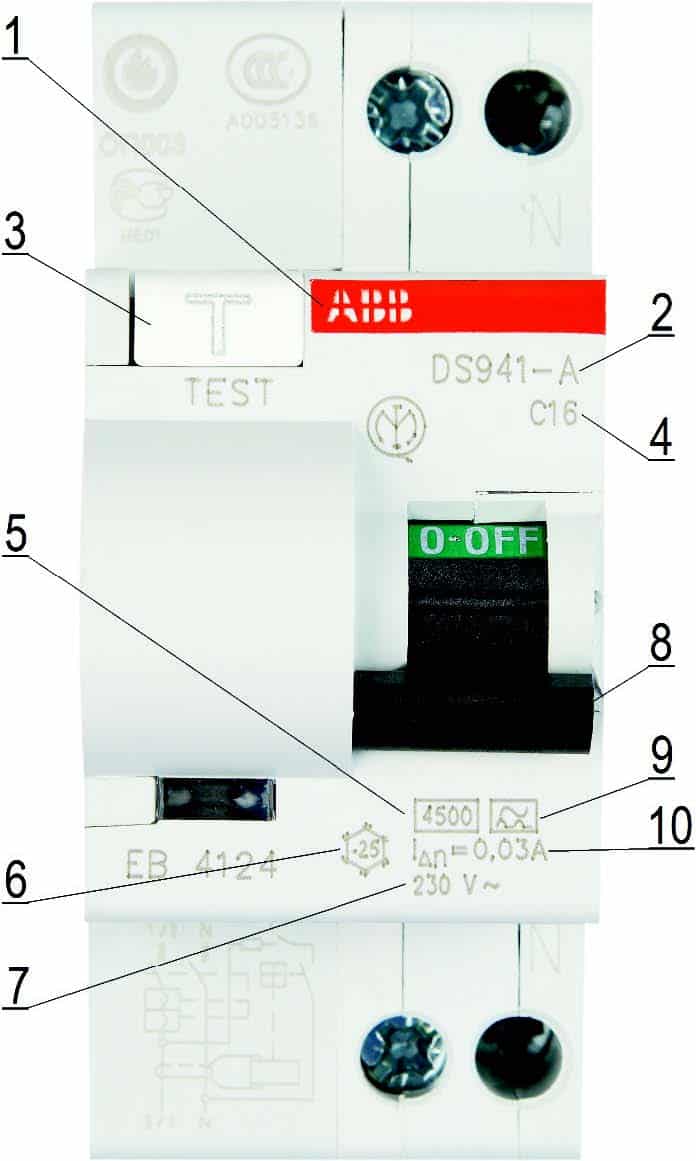

Маркировка двухполюсного АВДТ серии DS 941
Рисунок 2. Маркировка двухполюсного АВДТ серии DS 941

На рисунке 2 обозначено:

  • 1 – товарный знак изготовителя;
  • 2 – серийный номер;
  • 3 – орган управления контрольного устройства АВДТ;
  • 4 – тип мгновенного расцепления С, номинальный ток 16 А;
  • 5 – номинальная коммутационная способность при коротком замыкании Icn = 4 500 А;
  • 6 – температура окружающего воздуха от – 25 до + 40 оС;
  • 7 – номинальное напряжение Un = 230 В;
  • 8 – орган управления АВДТ (отключенное положение);
  • 9 – обозначение АВДТ типа А;
  • 10 – номинальный отключающий дифференциальный ток IΔn = 0,03 А.
Маркировка двухполюсного БДТ серии DDA 202
Рисунок 3. Маркировка двухполюсного БДТ серии DDA 202

На рисунке 3 обозначено:

  • 1 – товарный знак изготовителя;
  • 2 – серийный номер;
  • 3 – орган управления контрольного устройства УДТ;
  • 4 – номинальный отключающий дифференциальный ток IΔn = 0,03 А;
  • 5 – обозначение УДТ типа А;
  • 6 – температура окружающего воздуха от – 25 до + 40 оС;
  • 7 – привод УДТ, воздействующий на удерживающее приспособление в механизме автоматического выключателя;
  • 8 – орган управления УДТ (отключенное положение);
  • 9 – проводники, предназначенные для электрического соединения УДТ и автоматического выключателя.

Видео по теме

Список использованной литературы

  1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 4// Приложение к журналу «Библиотека инженера по охране труда». – 2015. – № 6. – 160.
  2. Харечко Ю.В. Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.
