Применение УЗИП в системе TN-C-S

Статью подготовил:

Рассмотрим примеры применения устройств защиты от импульсных перенапряжений (УЗИП) в электроустановках зданий, соответствующих типу заземления системы TN-C-S, которые предусмотрены стандартом МЭК 60364-5-53:2020.

Примеры применения УЗИП в электроустановках зданий, приведены в приложении C «Установка УЗИП. Примеры схем электроустановок в соответствии с конфигурациями систем» стандарта МЭК 60364-5-53.

C.2 Системы TN-C и TN-C-S. Трехфазный источник питания с нейтралью.

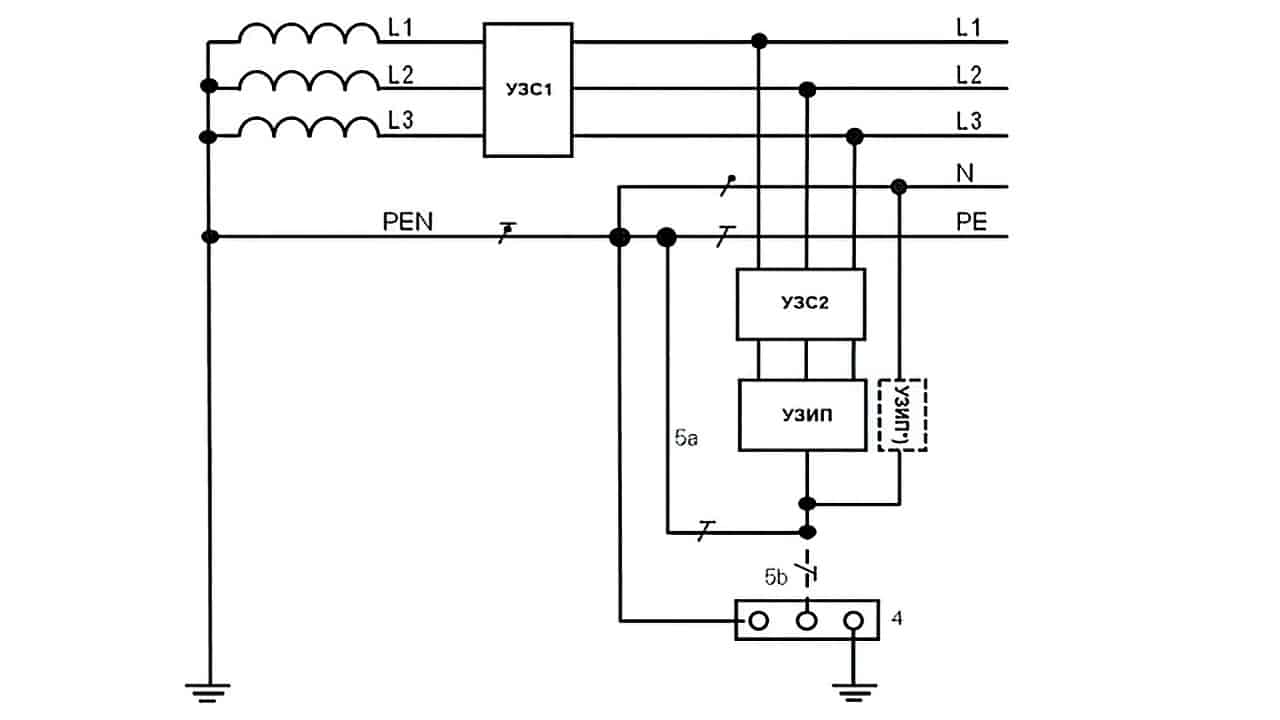

Пример установки УЗИП в системе TN-C-S, где PEN-проводник разделен на защитный заземляющий проводник PE и нейтральный проводник N
Рисунок С.7 – Пример установки УЗИП в системе TN-C-S, где PEN-проводник разделен на защитный заземляющий проводник PE и нейтральный проводник N на вводе электроустановки (до УЗИП)

На рисунке С.7 следующие обозначения:

  • 4 – главный заземляющий зажим;
  • 5a, 5b – заземляющее соединение УЗИП, 5a и/или 5b (при необходимости);
  • УЗС1 – устройство защиты от сверхтока на вводе электроустановки;
  • УЗС2 – устройство защиты от сверхтока при необходимости;
  • УЗИП – устройство защиты от импульсных перенапряжений.

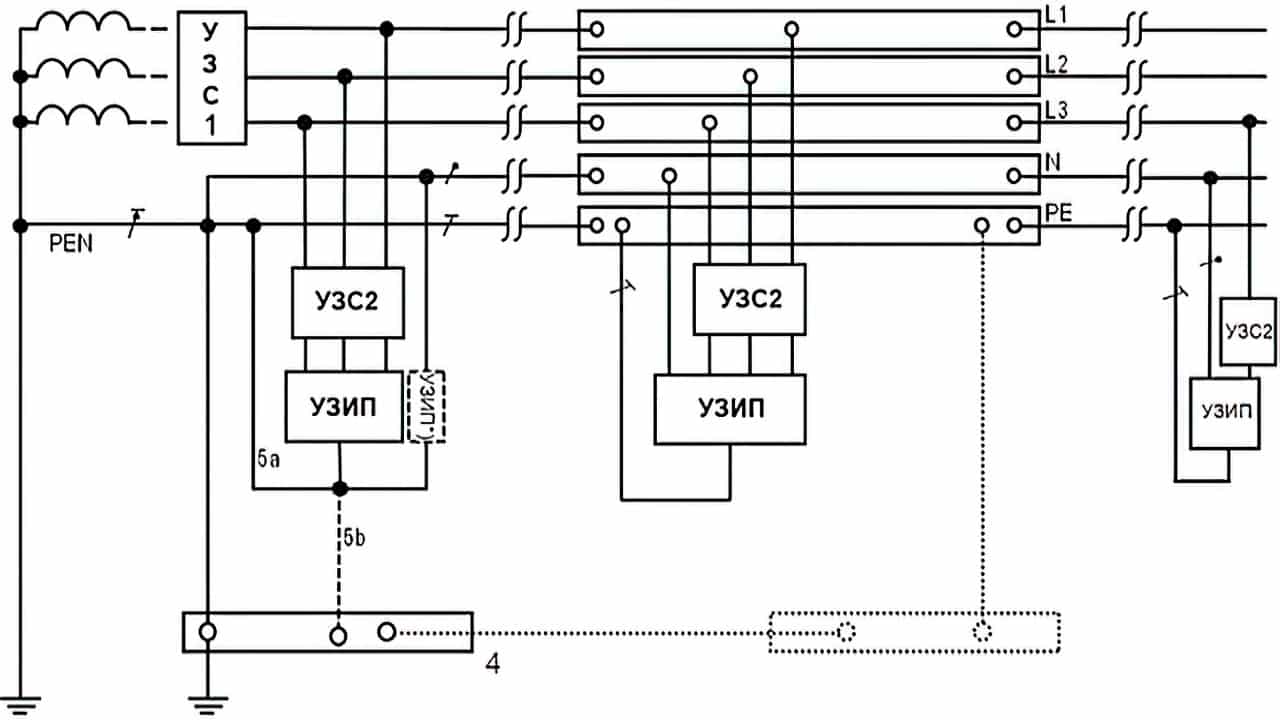

Рассмотрим еще один пример (смотрите рисунок C.8 ниже). В этом примере УЗИП установлены в системе TN-C-S в различных распределительных щитах.

Пример установки УЗИП в системе TN-C-S
Рисунок С.8 – Пример установки УЗИП в системе TN-C-S в различных распределительных щитах

На рисунке С.8 следующие обозначения:

  • 4 – главный заземляющий зажим;
  • 5a, 5b – заземляющее соединение УЗИП, 5a и/или 5b (при необходимости);
  • УЗС1 – устройство защиты от сверхтока на вводе электроустановки;
  • УЗС2 – устройство защиты от сверхтока при необходимости;
  • УЗИП – устройство защиты от импульсных перенапряжений.

Заключение от Харечко Ю.В: при подготовке национального стандарта на основе стандарта МЭК 60364-5-53 (примечание от автора статьи: сейчас действует ГОСТ Р 50571.5.53-2013) следует корректно воспроизвести его требования, исправить ошибки, устранить недостатки.
