Соединительная шина для автоматических выключателей и УДТ (УЗО)

Соединительные шины предназначены для осуществления такого электрического соединения между собой автоматических выключателей, с помощью которого можно существенно упростить монтаж низковольтных распределительных устройств и повысить его качество за счет исключения монтажных проводов. Соединительные шины применяют также для соединения устройств дифференциального тока (УДТ) (которые некорректно именуют как УЗО) с автоматическими выключателями.

При написании данной статьи использовалась в том числе информация с книг [1] и [2] автора Харечко Ю.В.

Пример соединительной шины для автоматического выключателя вдт и авдт
Пример соединительной шины

Номенклатура соединительных шин на примере продукции компании Siemens.

Выпускается несколько модификаций медных одно-, двух-, трех- и четырехполюсных соединительных шин сечением 10 и 16 мм2, длиной, например, 210, 214, 1000 и 1016 мм.

Соединительные шины сечением 10 мм2 рассчитаны на номинальный ток 50 А (при протекании электрического тока от начала шины к концу) и 90 А (при протекании электрического тока от середины шины к обоим концам), сечением 16 мм2 – соответственно 65 и 120 А.

Шины длиной 210 мм (рис. 1) предназначены для соединения между собой 12 однополюсных или эквивалентного им числа многополюсных автоматических выключателей. Например, четырехполюсной соединительной шиной длиной 210 мм можно соединить между собой три четырехполюсных автоматических выключателя. Шина имеет пластмассовые корпус и две торцевые крышки, закрывающие медную токоведущую часть и предотвращающие прямое прикосновение к ней.

Соединительные шины длиной 210 мм для автоматических выключателей
Рис. 1. Соединительные шины длиной 210 мм для автоматических выключателей серий 5SX2, 5SX4 и 5SX5 (1 – однополюсные и двухполюсные; 2 – трёхполюсные и четырёхполюсные)

При использовании соединительных шин длиной 1000 мм их следует разрезать на части (длина частей зависит от условий монтажа распределительного устройства). После разрезания торцы соединительных шин должны быть закрыты торцевыми крышками 5ST2 155 для одно- и двухполюсных и 5ST2 156 для трех- и четырехполюсных
шин.

Выпускаются также одно-, двух- и трехполюсные соединительные шины длиной 1000 мм, предназначенные для соединения автоматических выключателей, на которых установлено по одному блок-контакту положения (БКП) или блок-контакту срабатывания (БКС). Эти шины также поставляются без торцевых крышек.

Для автоматических выключателей серий 5SX2, 5SX4 и 5SX5 выпускаются специальные соединительные шины, предназначенные для соединения между собой двух, трех, четырех, пяти, шести, восьми и двенадцати автоматических выключателей (см. пример на рисунке 2). Длина этих шин зависит от числа соединяемых автоматических выключателей. Выпускаются также соединительные шины, которые позволяют соединять одно-, двух- и трехполюсные автоматические выключатели с установленным на них одним БКП или БКС.

Специальные соединительные шины
Рис. 2. Специальные соединительные шины для автоматических выключателей серий 5SX2, 5SX4 и 5SX5 (1 – одно-, двух-, трех- и четырехполюсные соответственно для одно-, двух-, трех- и четырехполюсных автоматических выключателей без БКП или БКС; 2 – одно- и трехполюсные для однополюсных
автоматических выключателей с БКП или БКС; 3 – двухполюсные для двухполюсных автоматических выключателей с БКП или БКС)

Трехполюсная соединительная шина, имеющая номер по каталогу 5ST2 424, позволяет соединить одно четырехполюсное УДТ с восемью однополюсными автоматическими выключателями. К двум полюсам предусмотрено присоединение трех автоматических выключателей и к одному полюсу – двух.

Соединительные шины имеют сечение 16 мм2 . Однополюсные шины рассчитаны на номинальный ток 70 А, двух-, трех- и четырёхполюсные -120 А.

Для соединения автоматических выключателей серий 5SY 4 и 5SY7 между собой выпускаются одно-, двух-, трех- и четырехполюсные медные соединительные шины сечением 16 мм2 , длиной 214 и 1016 мм. Производятся так же соединительные шины, позволяющие подключать автоматические выключатели, на каждом из которых установлено по одному БКП или БКС.

Эти соединительные шины рассчитаны на номинальный ток 65 А (при протекании электрического тока от начала шины к ее концу) и 120 А (при протекании электрического тока от середины шины к обоим концам).

Шины длиной 214 мм (рис. 3) предназначены для соединения между собой 12 однополюсных или эквивалентного им числа многополюсных автоматических выключателей. Например, трехполюсной соединительной шиной длиной 214 мм можно соединить между собой четыре трехполюсных автоматических выключателя. Шина имеет пластмассовые корпус и две торцевые крышки, закрывающие медную токоведущую часть и предотвращающие прямое прикосновение к ней.

При использовании соединительных шин длиной 1016 мм их следует разрезать на части, длина которых зависит от условий монтажа распределительного устройства. После разрезания торцы соединительных шин должны быть закрыты торцевыми крышками: 5SH5 514-для двух- и трехполюсных шин; 5ST3 718-для четырехполюсных.

Выпускаются также трехполюсные соединительные шины длиной 214 мм (5ST3 713) и 1016 мм (5ST3 714), которые предназначены для соединения однополюсных автоматических выключателей с одним БКП или БКС.

Соединительные шины для автоматических выключателей длиной 214 мм
Рис. 3. Соединительные шины для автоматических выключателей длиной 214 мм для автоматических выключателей серий 5SY4 и 5SY7

На рисунке 3 обозначены соединительные шины для автоматических выключателей:

  • 1 – одно-, двух-, трех- и четырехполюсные соответственно для одно-, двух-, трех- и четырехполюсных автоматических выключателей без БКП или БКС;
  • 2- однополюсные для однополюсных автоматических выключателей с БКП или БКС и трехполюсные для однополюсных автоматических выключателей с БКП или БКС;
  • 3 – двухполюсные для двухполюсных автоматических выключателей с БКП или БКС.

Номенклатура соединительных шин на примере продукции компании ABB.

Компания АББ производит также соединительные шины, с помощью которых осуществляют соединение УДТ (ВДТ, АВДТ) и автоматических выключателей.

Для ВДТ серии F 200 и АВДТ серии DS 200 применяют двух-, трех- и четырехполюсные соединительные шины – такие же, как для автоматических выключателей серии S 200. Компания АББ производит специальные трехполюсные соединительные шины сечением 10 мм2, которые позволяют соединять четырехполюсный ВДТ серии F 200 с одно- или трехполюсными автоматическими выключателями серии S 200, следующих типов: PS3/9Fl, PS3/10Fl, PS3/12Fl и PS3/57Fl, имеющих соответственно 9, 10, 12 и 57 штырьков. Например, с помощью трехполюсной соединительной шины типа PS3/12Fl (см. рисунок 4) можно соединить один четырехполюсный ВДТ с девятью однополюсными автоматическими выключателями или тремя трехполюсными автоматическими выключателями.

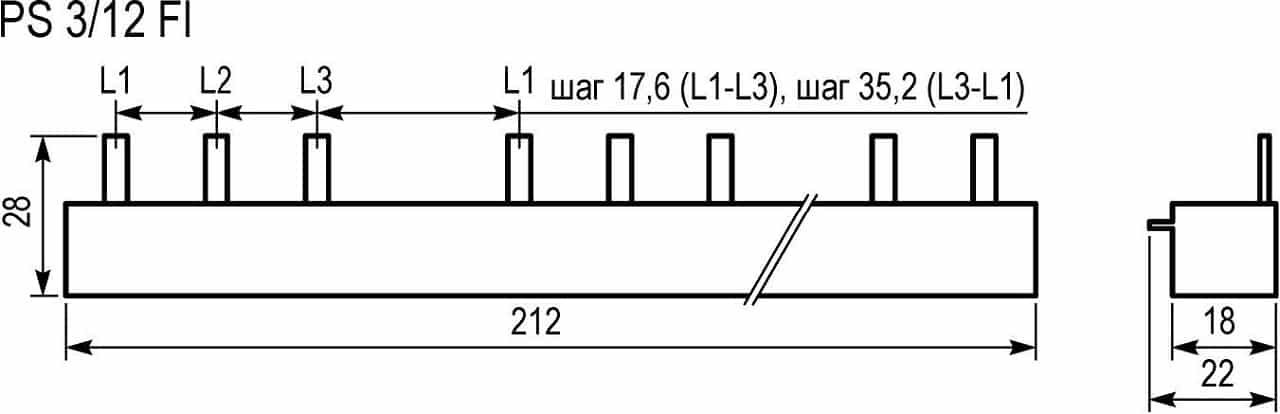

Трехполюсная соединительная шина для ВДТ серии F 200
Рис. 4. Трехполюсная соединительная шина для ВДТ серии F 200

С помощью трехполюсной соединительной шины типа PS3/12Fl H, имеющей 12 штырьков, можно соединить один четырехполюсный ВДТ серии F 200, на котором установлен один блок-контакт, с девятью однополюсными или тремя трехполюсными автоматическими выключателями серии S 200.

Для АВДТ серий DS 941, DS 951 и DS 971 компания АББ выпускает три модификаций соединительных шин, имеющих по 12 штырьков и сечение 10 мм2 (рисунок 5): одно- и трехполюсные соединительные шины типов BS9 1/12 и BS9 3/12, имеющие изоляцию светло-серого цвета, а также соединительную шину типа BS9 1/12NA, имеющую изоляцию синего цвета и предназначенную для соединения коммутирующих нейтральных полюсов АВДТ.

Трехполюсная соединительная шина для АВДТ серий DS 941, DS 951 и DS 971
Рис. 5. Трехполюсная соединительная шина для АВДТ серий DS 941, DS 951 и DS 971

Для автоматических выключателей серии S 200 компания АББ выпускает различные модификации медных одно-, двух-, трех- и четы-рехполюсных соединительных шин, имеющих сечение 10 и 16 мм2 и длину от 35 до 1060 мм.

Соединительные шины сечением 10 мм2 рассчитаны на длительное протекание электрического тока, приблизительно равного 63 А, а шины сечением 16 мм2 – на протекание электрического тока, примерно равного 100 А.

Примеры соединительных шин длиной до 220 мм показаны на рис. 6–9, а в табл. 1 приведена их номенклатура.

Номенклатура соединительных шин, имеющих длину до 220 мм
Таблица 1. Номенклатура соединительных шин, имеющих длину до 220 мм, для автоматических выключателей серии S 200
Однополюсные соединительные шины для автоматических выключателей серии S 200
Рис. 6. Однополюсные соединительные шины для автоматических выключателей серии S 200
Двухполюсная соединительная шина для автоматических выключателей серии S 200
Рис. 7. Двухполюсная соединительная шина для автоматических выключателей серии S 200
Трехполюсные соединительные шины для автоматических выключателей серии S 200
Рис. 8. Трехполюсные соединительные шины для автоматических выключателей серии S 200
Четырехполюсная соединительная шина для автоматических выключателей серии S 200
Рис. 9. Четырёхполюсная соединительная шина для автоматических выключателей серии S 200

С помощью однополюсной соединительной шины, имеющей 12 штырьков, можно соединить между собой 12 однополюсных автоматических выключателя, с помощью двухполюсной соединительной шины – шесть двухполюсных автоматических выключателей, трехполюсной соединительной шиной – четыре трехполюсных автоматических выключателя, а четырехполюсной соединительной шины – три четырехполюсных автоматических выключателя.

Компания АББ производит также соединительные шины, имеющие меньшее число штырьков. Их используют для соединения между собой, например, двух, трех, четырех, шести или девяти однополюсных автоматических выключателей, двух или трех трехполюсных автоматических выключателей.

Соединительные шины, имеющие длину более 220 мм, например – около 1 000 мм (рис. 10), перед применением следует разрезать на части, длина которых зависит от условий монтажа низковольтного распределительного устройства. После разрезания торцы соединительных шин должны быть закрыты специальными торцевыми крышками, выполненными из изоляционного материала. Для однополюсных соединительных шин применяют торцевые крышки PS-END 0, для двух- и трехполюсных – PS-END, для четырёхполюсных – PS-END 1. В табл. 2 приведена номенклатура соединительных шин, имеющих длину около 1 000 мм.

Номенклатура соединительных шин, имеющих длину около 1000 мм
Таблица 2. Номенклатура соединительных шин, имеющих длину около 1000 мм, для автоматических выключателей серии S 200
Двух-, трех- и четырехполюсная соединительные шины длиной около 1000 мм
Рис. 10. Двух-, трех- и четырехполюсная соединительные шины длиной около 1000 мм для автоматических выключателей серии S 200

Компания АББ выпускает одно-, двух-, трех- и четырехполюсные соединительные шины, используемые для соединения между собой соответственно одно-, двух-, трех- и четырехполюсных автоматических выключателей, на которых установлено по одному блок-контакту. На рис. 11 представлены примеры таких шин, а в табл. 3 приведена их номенклатура.

Номенклатура соединительных шин используемых для соединения автоматических выключателей с блок-контактами
Таблица 3. Номенклатура соединительных шин используемых для соединения автоматических выключателей серии S 200, на которых установлены блок-контакты
Двух- и трехполюсная соединительные шины длиной около 1000 мм
Рис. 11. Двух- и трехполюсная соединительные шины длиной около 1000 мм для двух- и трехполюсных автоматических выключателей серии S 200, на которых установлены блок-контакты

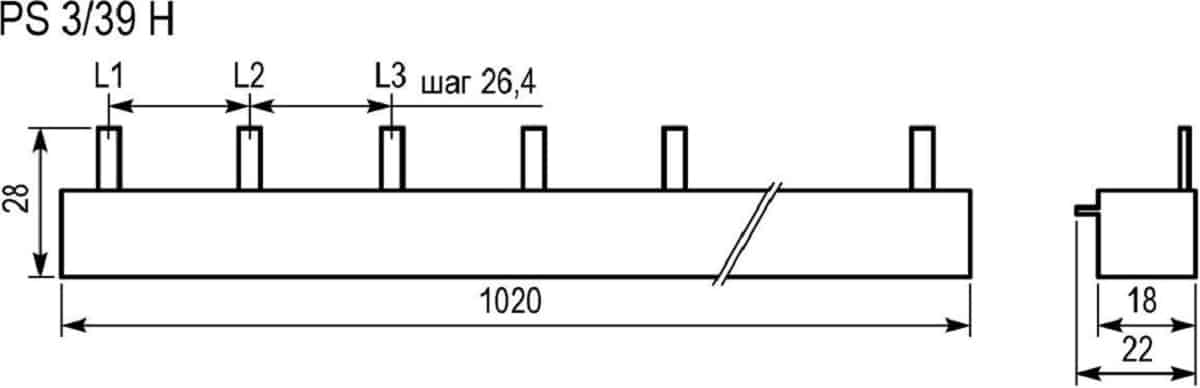

Выпускают также трехполюсные соединительные шины для соединения между собой однополюсных автоматических выключателей, на которых установлено по одному блок-контакту (рис. 12). Эти шины имеют 39 штырьков и сечение 10 мм2 (тип PS3/39H) и 16 мм2 (тип PS3/39/16H).

Трехполюсная соединительная шина длиной около 1000 мм для однополюсных автоматических выключателей
Рис. 12. Трехполюсная соединительная шина длиной около 1000 мм для однополюсных автоматических выключателей серии S 200, на которых установлены блок-контакты

Компания АББ выпускает четырехполюсные соединительные шины, используемые для соединения между собой двухполюсных автоматических выключателей серии S 200, имеющих один защищенный полюс и коммутирующий нейтральный полюс. Эти шины имеют 12 штырьков (тип PS4/12NA) или 58 штырьков (тип PS4/58N)
(рис. 13) и сечение 10 мм2. Соединительные шины сечением 16 мм2 имеют 58 штырьков (тип PS4/58/16N и PS4/58/16NA).

Четырехполюсная соединительная шина длиной около 1000 мм для двухполюсных автоматических выключателей серии S200
Рис. 13. Четырехполюсная соединительная шина длиной около 1000 мм для двухполюсных автоматических выключателей серии S200, имеющих один защищенный полюс и коммутирующий нейтральный полюс

Для автоматических выключателей серии S 280 компания АББ выпускает однополюсные соединительные шины с 12 штырьками типа SZ-KS2/12 и с 56 штырьками типа SZ-KS2/56, которые предназначены для автоматических выключателей с номинальным током до 100 А. Выпускают также трехполюсные соединительные шины с 12 штырьками типа SZ-PSB11N и с 60 штырьками типа SZ-PSB12N, которые предназначены для автоматических выключателей с номинальным током до 80 А.

Использованная литература

  1. Харечко Ю.В. Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.
  2. Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения. Справочное пособие. Москва: ООО Сименс, 2002. — 114 с.
