Рассмотрим требования к типам соединений устройств защиты от импульсных перенапряжений (УЗИП) в электроустановке здания, которые установлены стандартом МЭК 60364-5-53:2020.
В стандарте МЭК 60364-5-53, в частности, указано:
534.4.3 Типы соединений
Тип соединения CT1 (например, конфигурация 3+0 или 4+0): сборка УЗИП, обеспечивающая вид защиты между каждым проводником, находящимся под напряжением (линейным и нейтральным проводниками, если таковые имеются), и защитным заземляющим проводником PE или между каждым линейным проводником и PEN-проводником.

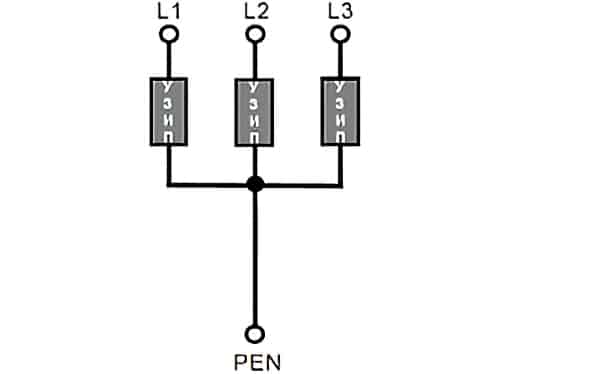

На рисунках 2 и 3 представлены два примера типа соединения CT1 для применения в трехфазной системе.
Тип соединения CT2 (например, конфигурация 3+1): сборка УЗИП, обеспечивающая вид защиты между каждым линейным проводником и нейтральным проводником, а также между нейтральным проводником и защитным заземляющим проводником PE.
На рисунке 4 представлен пример типа соединения CT2 для применения в трехфазной системе.
При установке УЗИП следует обратить внимание на выбор параметров для УЗИП, присоединенных между нейтральным проводником N и защитным заземляющим проводником PE, в зависимости от типа соединения.
В системах TN-S и TN-C-S между нейтральным проводником и защитным заземляющим проводником РЕ можно не устанавливать УЗИП, если расстояние между точкой разделения РЕN-проводника и местом установки УЗИП составляет менее 0,5 м или, если точка разделения и УЗИП расположены в одном распределительном щите.
Если линейный проводник заземлен, то считается, что он в техническом плане эквивалентен нейтральному проводнику. Однако необходимо обратить особое внимание на правильный выбор параметров УЗИП в этом случае.
Заключение от Харечко Ю.В: при подготовке национального стандарта на основе стандарта МЭК 60364-5-53 (примечание от автора статьи: сейчас действует ГОСТ Р 50571.5.53-2013) следует корректно воспроизвести его требования, исправить ошибки, устранить недостатки.
