Основные характеристики и виды акустических медных кабелей

Инновационные технологии позволяют распространять и принимать информацию точным и продуктивным механизмом связи.

Для транспортировки звуковых сигналов используют акустический кабель. Эта разновидность проводника электрического тока отличается назначением, структурой, экранированием, изоляцией и прочими конструктивными элементами.

Что это такое?

Кабельные системы отличный способ для передачи различных сигналов без потери качества. Используют метод отправления данных по кабелям в современных коммуникационных системах, аудио и видео передачах, интернет подключениях.

Обычный кабель от акустического, структурой не отличаются, оба состоят из токопроводящей жилы в изоляции и обмотке. Название специализированного проводника энергоресурсов говорит о разнице в назначении.

Кабельное соединение принадлежит к надежной и стабильной технологии передачи звуков, музыки. С помощью акустического кабеля транспортируется звуковой сигнал от источников к потребителям. При соединении передающего провода с устройствами происходит передача сигналов к динамику, усилителю, громкоговорителю.

Акустическим медным кабелем называет специальный провод с жилой из меди, предназначенный для обмена звуковых сигналов между источником и приемником. Функция проводника в доставке импульсов без искажений.

Для этого разрабатывают конструкцию изделия, которая защищает передаваемые данные от помех. Но материалы в структуре кабеля тоже оказывают влияние на доставку и качество звуков. При выборе акустического проводника нужно с особой тщательностью обращать внимание на баланс цены с качеством.

Сфера применения

Акустический кабель (АК) используют в аудиосистемах:

• аудиоколонках;
• наушниках;
• микрофонах;
• акустических системах;
• устройствах для концертов;
• измерительных приборах.

Медный проводник применяют для транспортировки от звукового передатчика к воспроизводящему устройству. Акустическим кабелем соединяют колонки, динамики, чтобы передать звуковой сигнал от усилителя к акустической системе. В компьютере источником звука служит карта , потребитель колонка с наушниками. Проводники акустики нашли широкое применение в различных сферах:

• проводом соединяют аудио-видео системы, микшеры усилительных приборов, колонки, разную аппаратуру, созданную, чтобы преобразовывать и воспроизводить звуковые сигналы;
• кабелем подключают разные датчики, подпитывают радиоэлектронную аппаратуру;
• соединяют схемы, блоки, модули, составные элементы с музыкальным оборудованием.

Основой в работе передающего проводника является электромагнитная индукция, возникающая между проводником сигнала и заземлением. Когда звук проходит по проводам, образуется магнитное поле, которая действует на волну звука.

Кабельное электрическое соединение громкоговорителя с аудио усилителем передает акустические сигналы от усилителей к колонкам, при этом не снижается качество и не теряется звук. При условии, что электрический ток будет проходить с минимальными потерями. Потому что сигнал выполняет функцию носителя звуковой информации.

В колонке создается движение диффузора динамика, человек слышит музыку или голосовое сообщению. От качества прохода звукового сигнала через провод зависит слышимость на выходе. Когда частично сигнал превращается в тепло, теряется громкость с качеством звука. Если в аудио кабель поступит радиосигнал, колонка будет трещать, пищать.

Конструкция проводов для акустики

Структура АК бывает:

• одножильной;
• многожильной;
• витой;
• симметричной или несимметричной;
• параллельной;
• коаксиальной;
• триаксиальной;
• комбинированной.

Состоит акустический проводник из ключевых компонентов:

• медной токопроводящей жилы;
• изоляционного слоя из термопластика, основой служит поливинилхлоридный пластикат;
• оболочки – упругой, пластичной и стойкой перед агрессивной средой.

Производители создают акустические проводники одножильные и многожильные с разным строением:

• пучкообразным – редкое применение обусловлено из-за снижения характеристик под воздействием негативных факторов;
• концентрическим – распределяют токопроводящие жилы по продольному направлению, создают круглое сечение проводников со стабильным сопротивлением с хорошим прохождением сигналов;
• веревочным – подходит для крупных сечений, отлично сохраняет гибкость.

Для исключения влияния внешних факторов на чистоту звука, выбирают качественную диэлектрическую изоляцию. От изоляционного слоя и оболочки зависит уровень износостойкости, защита от помех и повреждений.

Технические характеристики

Сопротивление в АК влияет на звуковой сигнал. Чем меньше величина, тем более четким будет звук. Параметр зависит от сечения провода, в аудиоаппаратуре на показатель влияет длина провода, подбирают проводник не больше 10% от сопротивления всей системы. Ошибочное мнение, что толстый кабель передает качественнее сигнал по сравнению с тонким проводником.

Очередной качественной и эксплуатационной характеристикой служит:

• токопроводящий материал, использованный на производство кабеля с учетом чистоты структуры, кристаллической длины, размеров зерен, эти параметры влияют на звуковое разрешение;
• структура, этот параметр влияет на назначение, пластичность, пропускную способность, стойкость перед помехами;
• строение жил, стабильное сопротивление создается в идеально круглом сечении;
• изоляция с экранированием оказывают влияние на сигнал диэлектрическими потерями, частотными характеристиками;
• защитная оболочка должна быть гибкой, способная защитить от электромеханических вибраций.

Каждая из технических характеристик важна для качественной акустики. Допустим, в электропроводке провода в основном находятся в неподвижном состоянии. Для проводки эластичность не играет особой роли.

А для наушников, микрофонов, переносных колонок, музыкальных инструментов кабель должен быть гибким и износостойким, иначе быстро выйдет из строя.

Чтобы подключить музыкальный инструмент, нужен многожильный несимметричный кабель. Микрофон подключают к симметричному проводу. Колонки и динамики работают с параллельной кабельной продукцией.

Требования ГОСТ

Производители, чтобы его кабельная продукция была на рынке конкурентоспособной, передает на продажу товар с сопроводительной документацией. Это сертификаты качества, которые подтверждают заявленные характеристики проводника.

К документу прилагается перечень с актами, заключениями экспертных комиссий, которые на высокоточном оборудовании проверяли качество продукции. Для получения сертификата АК должен быть изготовлен в соответствии с международными и отечественными стандартами.

ГОСТ разрабатывает требования на маркировку акустических кабелей, указывает, каким характеристикам должен соответствовать проводник по параметрам:

• сечения;
• количеству жил;
• толщинам оболочки и изоляции;
• длине.

В маркировке находятся сведения об используемом материале при изготовлении, диапазон рабочих температур. Основным действующим документом является ГОСТ:

• 31996-2012, документ разработал требования на выпуск и проверку силовых кабелей, на его основании разработаны отдельные отраслевые ТУ 16-705, 499-2010, которые распространяют действие и на акустический кабель с медными жилами;
• 31947-2012 – общие ТУ на провод и кабель для электротехнических установок;
• 7399-97 – распространяется на маркировку, конструкции, характеристики акустических кабелей;
• 22483-2021 – межгосударственный стандарт на токопроводящие жилы для медных кабелей;
• 859-2014 –регулятор марки меди МООБ высшего качества;
• Р 53768-2010 – действует на провод с ПВХ изоляцией.

Под влиянием времени и инновационных технологий государственные стандарты периодически подвергаются корректировке.

Разновидности

Собственная стереосистема, домашний кинотеатр, музыкальный центр с качественным звуком и видеоконтентом, это дань времени, тренд, мода и очередной шаг сделать досуг более комфортным. Не достаточно приобрести необходимое оборудование, его нужно подключить, собрать систему. Для этого, прежде всего, выбирают среди разновидностей нужный кабель для аудиотехники.

По форме

Обычно производитель комплектует свою музыкальные центры и кинотеатры, аудиосистему, подходящим проводом и кабелем, но в некоторых случаях потребители подбирают проводники сигналов самостоятельно.

АК выпускают с разной формой разъемов, выбор зависит от оборудования, которое планируют подключать – инструмент, динамик, микрофон. К распространенным относятся следующие формы:

1. RCA – в народе прозвали «тюльпанами» и «колокольчиками», в действительности принадлежат к стандартным соединителям, которые широко применяют в аудио технике. Минус такого соединения в первичном подключении штыря к напряжению, после чего соединяются контакты корпусов.

   Вилка (папа) , состоит из сигнального и экранизирующего контактов. Розетка(мама) представляет собой гнезда для соединения с вилкой. Она может находиться на аппаратуре или на кабеле.

2. DIN – принадлежит к семейству круглых разъемов. Их разрабатывали специально для передачи звуковых сигналов.

   DIN используют для подключения аудиоаппаратуры, музыкальных инструментов, компьютерной техники.

3. Banana – является высококачественной соединительной конструкцией, корпус которой напоминает древесные волокна. Фиксирующий винт предназначен для кабеля одножильного сечением до 7мм²и многожильного – 15мм².

   Кабель со штекером плотно соединяется без дополнительной пайки.

Отличаются проводники формой сечения. Идеальным считается круглая форма, потому что сохраняет стабильную величину сопротивления по всему проводнику, сигнал проходит без помех, не теряется его мощность.

По количеству и типу расположения жил

Акустические кабели выпускают 2-х типов:

1. Одножильные с одним монолитным проводом отлично передают звук, но из-за недостаточной гибкости их редко применяют.
2. Многожильные конструкции состоят из разного количества медных проводов, разделенных внутренней изоляцией.

АК с нескольким количеством жил обладают разным расположением проводов:

• пучковая изоляция, создает множество помех, низкое качество звучания, что привело к снижению производства;
• концентрическая технология предусматривает укладку проводов в одном направлении в строгом порядке.

Каждый слой образует круг, изолирован, имеет определенное количество проводов. Способ свитой скрутки состоит из множественных слоев, каждая свитая конструкция отдельно изолируется, визуально образует своеобразный рисунок.

Оба концентрических метода образуют круглое сечение, это идеальное состояние для сопротивления. АК подобного типа широко применяют в аудиосистемах, подключают гитары как самые высококачественные проводники звуков, особенно басов.

Веревочный или витый способ укладки проводов повышает гибкость кабеля, увеличивает общую пропускную способность.

По типу обмотки

Хотя электрики утверждают, что конструкция электрического и акустического проводника ничем не отличается, разницу видно даже визуально. Электропровод не только изолирован, но имеет внутреннюю и внешнюю оболочку.

Акустический кабель мягче на ощупь за счет отсутствия внутренней оплетки, гибкий, потому что на обмотку используют прозрачный силикон или тот же ПВХ пластикат, но он не создает такой жесткости как у электрокабеля.

Кроме обмотки важны качественные характеристики, эффективность звуковых соединений повышает токопроводящая жила из бескислородной меди. Этот материал, убрав из состава примеси кислорода, специально разработали для передачи электрических сигналов с минимальной потерей качества звучания.

АК с бескислородной медной жилой обладает специальным конструктивным исполнением, которое надежно обеспечивает экранирование, защищающее от электромагнитных помех.

Звуковые сигналы не теряются и не искажаются, на выходе слышен чистый качественный звук.

 По типу аудиосигналов

Симметричный проводник потребители используют в основном для микрофонов. В конструктивный состав входит 2 жилы, защищенные экраном из медной оплетки или фольги.

Центральную часть занимает витая пара, такую конструкцию называют ударной, балансной. Сигналы подаются по разным направлениям, что снижает искажения с помехами.

Несимметричный кабель подключают для передачи аудиосигналов музыкальным инструментам, компьютерам, любой бытовой техники. В проводнике уровень искажения сигналов зависит от качества экрана на центральной жиле.

Подобного вида АК используют для межблочных соединений. Применяют также вид кабеля:

• параллельного – с двумя изолированными проводниками, для защиты от механических повреждений, покрывают общим изоляционным слоем;
• витого – с использованием изолированных жил переплетенных между собой;
• коаксиального – с повышенной защитой от помех, применяют вместе с питающим проводом.

АК в обязательном порядке подключают, выбрав изделие по назначению.

По назначению

Для аудиоколонок

Проводник транслирует напряжение звуковых частот от усилителя к акустической системе. В хорошей проводной линии передается чистый от помех сигнал, сохраняет натуральность оттенков звука.

АК для подключения колонок или акустической системы принадлежит к важной части в звуковом комплексе, так от него зависит, какого качества будет воспроизводиться звук. Соединительные провода в оконечном низкочастотном тракте производят из металла, которые обладают меньшим сопротивлением, поэтому наибольшее распространение получили АК с медной жилой.

Самой лучшей считается проводник из бескислородной меди. Важно выбрать такой проводник, чтобы он передавал низкочастотные сигналы без искажений. Для исключения большого количества соединительных линий подключают сдвоенный кабель с 2-мя изолированными проводниками, помещенными в один рукав из пластика. Провод соединяет усилитель и выходную систему с концевым разъемом.

Для микрофонов

Микрофонные кабели принадлежат к специализированным электрическим проводам с внутренней мягкой медной жилой.

Обернут провод в изоляционный слой из полимерного материала. Имеет оплетку в виде экрана из тонкой медной проволоки. Оболочка выполнена из поливинилхлоридного пластиката.

Микрофонный кабель используют для коммутационного соединения с микшерной консолью, студийными микрофонами, концертной аппаратурой и прочими коммутационными системами.

Для автозвука

Лучшим подключением будет АК с жилой из монокристаллической или бескислородной меди. Металл высокой очистки без примесей, которые увеличивают сопротивление и снижают качество звучания.

Только при меньшем сопротивлении улучшается прохождение сигналов. Для подключения динамиков в автомобиле используют проводник сечением не меньше 1.3 мм^2. Динамик высокой мощности подключают проводом сечением 3.3 мм².

Какие клеммы и разъемы используют?

Рынок аудиоаппаратуры предоставляет разные разъемы, чтобы удобно подключать акустические системы. Для лучшего контакта и уменьшения сопротивления напыляют на концы золото. Так разъем SPADE или лопатка, предназначен для кабеля, который имеет конец как наконечник. Соединяют лопатку зажимом, всю конструкцию производят из латуни.

Для использования разъема учитывают:

• диаметр гнезда;
• сечение кабеля.

Соединение осуществляют:

• болтовым зажимом;
• опрессовкой и сжатием;
• пайкой.

Данный коннектор не совместим с пружинной клеммой и винтами с боковыми бортами.

Разъем бананы используют для подключения акустических колонок. Фиксируют провод в штекере и гнездах специальными винтами, пайкой.

Серию EP/AP применяют для подключения 2-3 динамика или нескольких акустических систем, которые оснащены 4-10 контактами. Закрепляют только пайкой. Соединение разъема и штекера производят механическими защелками.

АК соединяют с акустической системой, усилителями, специальными приспособлениями – клеммами. От правильного выбора устройства зависит звук и безопасность эксплуатации. Клеммы бывают пружинными, винтовыми и специализированными – это у банановых и лопаточных разъемов.

Маркировка

В момент сборки акустической системы важно выбрать, а затем присоединить кабель. В АК нет такой подробной маркировки как у электрических проводниках тока, где все ключевые характеристики даны в марке, важно уметь распознать буквенно-цифровые символы.

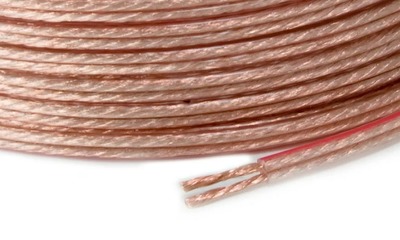

В АК производители передают информацию о характеристиках в цвете. Важно при подключении не перепутать «+ с -». Красным цветом обозначают плюсовой контакт, черный принадлежит минусу. Если прозрачная изоляция плюс обозначают полосой.

Клеммы тоже имеют цветовую расцветку. При подключении лучше опираться на инструкцию от производителя, если она имеется, не помешает ознакомиться с техническими характеристиками.

Урал патриот КА-ПТ 2Х0,75 мм2 (18GA)

Производство жилы выполнено из меди марки МООБ, обладает кабель высокой гибкостью. Защита из сверхэластичного изолятора, рабочая температура +120^оС. Выдерживает низкую температуру -45^о. АК осуществляет детальную передачу звука.

Расшифровка:

• К – кабель;
•  А – акустический;
• 2 – двухжильный;
• 0.75 – сечение провода в мм².

Характеристики:

• тип – акустический кабель;
• количество жил – 2;
• цвет изоляции – черный/красный;
• сечение проводника – 2х075 мм²
• сечение провода GA – 18GA;
• проводник кабеля – бескислородная медь OFC;
• тип коннектора – отсутствует;
• подойдет для разъема Banana;
• изоляция – ПВХ;
• назначение – кабель для динамиков (акустики)
• производитель – Ural .

Цена 65р/м.

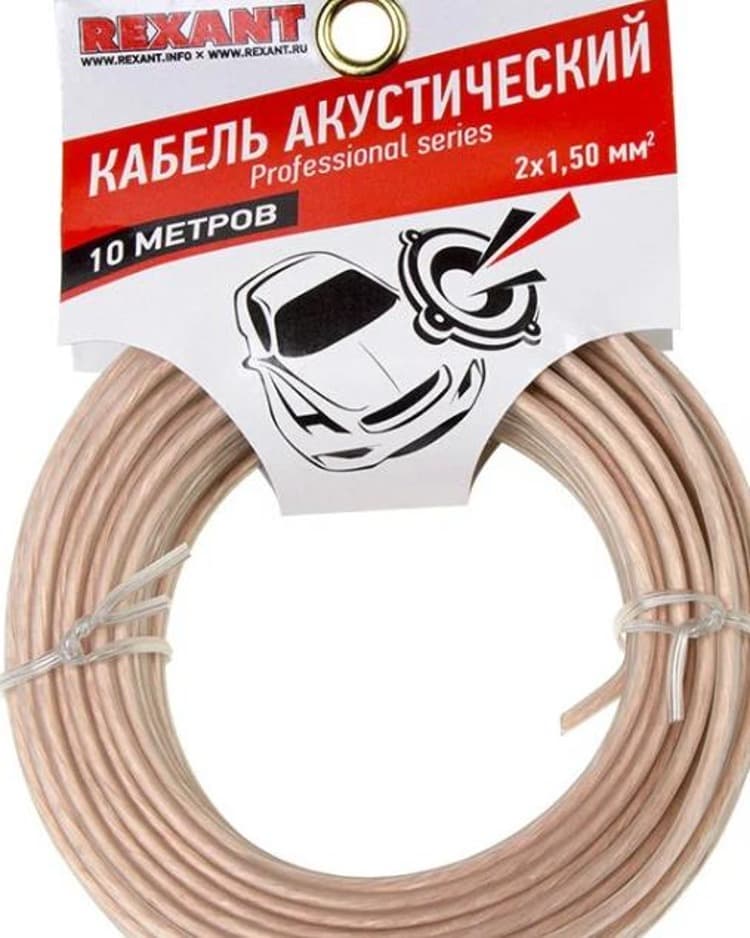

Rexant 01-6306-10 2х1,50 мм2

Прозрачный SILICON, мини-бухта 10 м. Российский бренд Rexant известен качественной кабельной продукцией, разъемами и расходными материалами для обустройства слаботочных систем. Компания производит акустические кабели, комплектующие, проводники для интернет оборудования, кабельного и спутникового телевидения, телефонии, видеонаблюдения, аудиосистем.

Характеристики:

• тип – кабель акустический;
• назначение для автозвука, колонок, аудиосистемы;
• длина – 10м;
• цвет – бесцветный
• проводник – медь
• диэлектрик – поливинилхлорид;
• оболочка – силикон
• количество жил – 2;
• сечение – 1.5 мм²;
• тип разъема – EP/AP;
• клеммы – механические защелки.

Цена 1972 руб.

Proconnect 2х0,35 мм2, прозрачный BLUELINE

Акустический кабель серии PROCONNECT BLUELINE предназначен для передачи звуковых сигналов на акустические устройства. Расположение многожильных проводников параллельное, изоляция из прозрачного ПВХ, имеется синяя полоса, разделительное основание для быстрого разделения проводников.

Технические параметры:

• артикул – 01-6202-6
• тип – кабель акустический
• назначение – подключение колонок, аудиосистем;
• маркировка – полоса
• изоляция – поливинилхлорид;
• количество жил – 2;
• сечение – 0.35 мм²;
• материал жилы – медь;
• рекомендуемый разъем – DIN, RCA, XLR.

Цена 1385 р.

Inakustik Premium LS 2×4,0

Двухпроводной акустический кабель предназначен для подключения акустических систем. Для производства использована бескислородная медь высокой очистки. Подключение типом подходящего разъема, специального универсального для акустических систем Universal Speaker connector.

Характеристики:

• конструкция – двухпроводная;
• бренд – Inakustik;
• площадь сечения проводника – 2х4 мм²;
• материал проводника – многожильная бескислородная медь высокой очистки;
• диэлектрик – полиэтилен;
• применение – для подключения акустических систем;
• длина для продажи – катушка 100м;
• цвет прозрачный.

Цена 1059 руб/м.

Медный, сечение — 2×1,5кв mm (16AWG)

Проводник — бескислородная медь (OFC). Кабель для динамиков (Акустики). Отличный выбор для музыкальных залов, чтобы подсоединять оборудование, инструменты, акустические системы. Рекомендуются разъемы RCA, EP/AP.

Характеристики:

• тип кабель акустический;
• назначение –для подключения аудиосистем;
• количество жил – 2;
• сечение – 1.5 мм²;
• материал – бескислородная медь;
• диэлектрик – ПВХ пластикат;
• изоляция прозрачный пластикат.

Цена 1591 руб.

Правила монтажа

Подсоединить АК просто, если иметь понятие про электромонтаж проводников:

1. Устанавливают громкоговоритель с приемником, проще будет добавлять проводник, если наладить доступ к портам.
2. Укладывают кабель так, чтобы он не стал помехой и, не произошло отключения.
3. Скручивают концы открытых проволок для соединения прядей.
4. Ослабляют клеммы динамика, открывают зазор.
5. Подключают красные клеммы приемника с плюсами динамика.
6. Вставляют скрутку плюсовую от громкоговорителя в проем положительного контакта.
7. Затягивают клеммы.
8. Проводят процесс соединения с отрицательными концами.
9. При подключении проводника к динамику с пружинным зажимом, нажимают на зажим пружины динамика со стяжной стойкой, ослабляют гайку, открывают зазор. Вставляют скрутку положительную громкоговорителя в плюс пружинного зажима, отпускают зажим или затягивают гайку для фиксации проводника. Повторяют процедуру с отрицательным проводником.

По завершению соединений включают приемник, настраивают. Важно не попутать полярности кабеля.

Плюсы и минусы

Положительные моменты акустических кабелей:

• четкая чистота звуков без помех, искажений;
• передача полного диапазона низких и высоких частот;
• прочность, долгий срок службы;
• устойчивость перед механическими повреждениями;
• низкая степень помех при наличии экранировки;
• гибкость;
• простой монтаж, легкая эксплуатация.

Минусы:

• высокая цена на высококачественные модели;
• сложно выбрать правильный проводник;
• длина влияет на потерю качества звуков.

Полезное видео

Советы по выбору кабеля в видео:

Заключение

Производители не всегда заявляют полностью характеристики АК. Акустический кабель имеет много свойств и параметров:

• наличие дополнительной изоляции;
• улучшенную очистку материалов веществами, которые улучшают звук.

Важно запомнить, что самой важной технической характеристикой служит сопротивление с длиной кабеля, который подходит для определенного типа динамиков или акустических систем. От кабеля зависит, насколько высокой будет чистота звучания музыки и речи.
