Дизельный генератор: устройство, принцип работы, виды, критерии выбора

Из-за аварий, случающихся в электрической сети, прекращается работа всех электроприборов, потребляющих электрическую энергию для обеспечения жизнедеятельности человека. Выход из ситуации – в резервном электроснабжении дома, офиса, учреждения или производственного предприятия. Надёжным автономным источником электроэнергии является дизель генератор – мини электростанция, работающая на дизельном топливе.

Установка автономного электроснабжения решает проблему с обеспечением резервного питания подключённого оборудования. Мини электростанция позволяет сохранить непрерывный процесс функционирования дорогостоящей аппаратуры, включая медицинское оборудование и охранные системы. Применение дизельных генераторов с функцией автоматического запуска гарантирует сохранение скоропортящихся продуктов, хранящихся в холодильниках на складах и в продовольственных магазинах.

Устройство и принцип работы

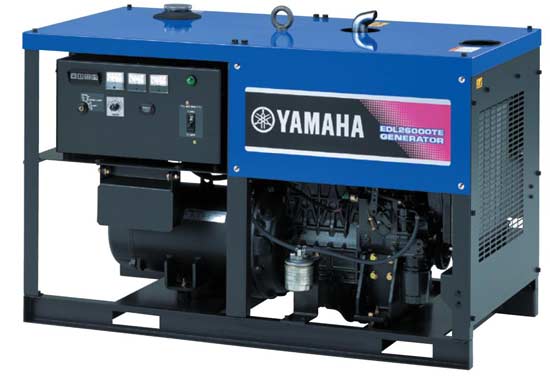

Конструкция стационарных и передвижных (см. рис.1) дизельных электростанций предусматривает наличие в них двух основных рабочих механизмов: генератора электрического тока (1) и ДВС (2). Эти детали расположены на жёсткой раме (3) и соединены между собой таким образом, что вал ротора и коленвал дизельного двигателя находятся на одной оси.

Переносной стартерный дизель генератор
Рис. 1. Переносной стартерный дизель генератор

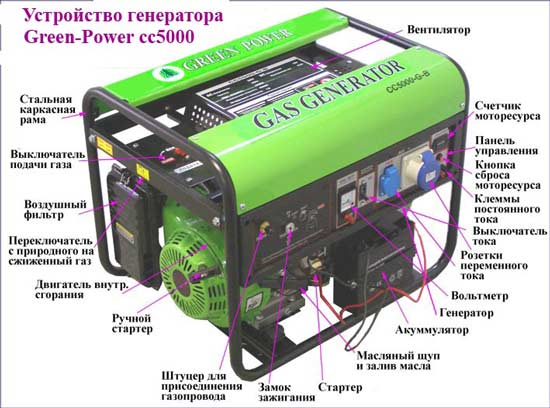

В зависимости от типа модели и марки электроустановки станции оборудуются дополнительными элементами и рабочими узлами:

  • панелями управления различной сложности;
  • системами шумоподавления;
  • радиаторами с вентиляторами (для ДВС с водяным типом охлаждения);
  • аккумуляторами (4) (см. рисунок 1), стартерами и устройствами для автоматического запуска;
  • защитными панелями от бокового дождя;
  • системами защиты обслуживающего персонала и другими конструктивными элементами.

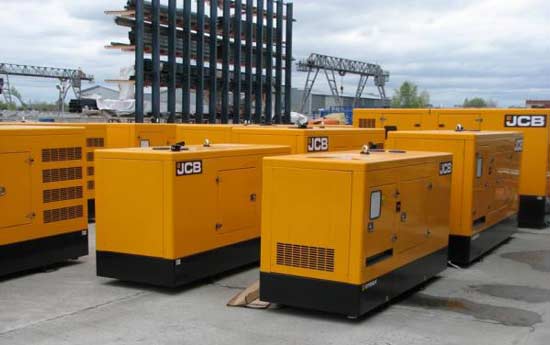

Мощные промышленные дизельные генераторы, например, станции марки WattStream (рис. 2), размещаются в специальных защитных контейнерах с дополнительным оборудованием.

Стационарная электростанция для промышленных нужд
Рис. 2. Стационарная электростанция для промышленных нужд

В основе принципа работы лежит процесс преобразования механической энергии, выработанной дизельным двигателем, в электрический ток. Источником электроэнергии является генератор, который приводится в действие дизельным двигателем. Момент силы от вращения коленчатого вала ДВС передаётся на ротор генератора (альтернатора). В результате взаимодействия магнитных полей возникает ЭДС. В обмотках статора появляется переменный ток.

Частота тока поддерживается путём обеспечения стабильных оборотов двигателя. Для этого в конструкции дизель генераторов предусмотрен механизм стабилизации скорости вращения коленвала. При возрастании нагрузки увеличивается подача дизельного топлива в камеры сгорания, в результате чего мощность ДВС возрастает. Когда нагрузка падает – двигатель также сбрасывает обороты до заданного уровня.

Виды и варианты исполнения

В продаже можно встретить сотни различных моделей дизельных генераторов. Но, несмотря на такое разнообразие, их можно классифицировать по нескольким основным признакам:

  • типу альтернатора, вырабатывающего электроток;
  • мощности агрегата;
  • количеству фаз на выходе;
  • способу охлаждения;
  • принципу запуска дизельного двигателя (ручной либо электрический стартер, автоматический пуск при отсутствии напряжения в электрической сети);
  • варианту исполнения (переносной или стационарный агрегат).

Остановимся более подробно на видах применяемых альтернаторов. Поскольку они генерируют ток, то полезно будет знать некоторые нюансы в работе самих генераторов.

Альтернаторы бывают двух видов: синхронные и асинхронные. Главное их отличие кроется в конструкции ротора. Якоря синхронных генераторов имеют обмотки. Для их возбуждения необходимо подать постоянный ток. Его можно взять из независимого источника либо снять часть напряжения с обмоток статора и выпрямить его.

В альтернаторах средней и большой мощности устанавливают на валу независимый генератор постоянного тока, который используется для возбуждения катушек ротора. Напряжение подаётся через щётки на кольца якоря. Поэтому синхронные генераторы ещё называют щёточными альтернаторами. Большое преимущество таких альтернаторов в том, что они обладают функцией регулятора напряжения.

Схема строения синхронного генератора показана на рисунке 3. Красным цветом обозначены контактные кольца (1), а сверху видны щёткодержатели (2). Хорошо видна полюсная катушка ротора (зелёный цвет).

Схема синхронного дизель генератора
Рис. 3. Схема синхронного дизель генератора

Альтернатор синхронного типа обеспечивает стабильные параметры напряжения при различных допустимых нагрузках. Отклонение в любую сторону не превышает 5%. Это достигается благодаря применению регулятора напряжений. На выходе генератора снимается высококачественный электрический ток.

Роторы асинхронных генераторов лишены проволочных катушек. Функции обмоток выполняют короткозамкнутые, чаще всего алюминиевые полосы, впрессованные в магнитопровод. По сути, они образуют сплошную массивную болванку. Плюсом такой конструкции является то, что для возбуждения не требуется подача постоянного тока. Достаточно токов самонаводки.

Ещё достоинства:

  • нет щёток;
  • компактные габариты и небольшой вес;
  • невосприимчивость к коротким замыканиям (они просто перестают вырабатывать электроэнергию);
  • низкая цена.

К сожалению, у этих генераторов есть серьёзный минус в технических характеристиках – ток низкого качества на выходе. Напряжение нестабильно и может колебаться в пределах больше 10%. Во многих случаях это не существенно, однако для питания точной аппаратуры и электронных устройств применять такие генераторы не желательно.

А вот для сварочных аппаратов они пригодны и даже желательны, при условии, что их мощности достаточно для подключения этих устройств. Существуют даже специальные сварочные генераторы на базе асинхронных альтернаторов (Рис. 4).

Сварочный дизельный генератор
Рис. 4. Сварочный дизельный генератор

По способу охлаждения электростанции делятся на два типа: с жидкостным и воздушным охлаждением. Наличие водяного охлаждения позволяет двигателю длительное время работать при больших нагрузках. В частности такие двигатели выпускает японская фирма KUBOTA. На базе своих дизелей производитель поставляет на рынок очень надёжные дизельные генераторы, бренд которых завоевал всемирную известность.

Применение

В качестве резервных источников в снабжении электроэнергией дизельные генераторы нашли применение во многих сферах:

  • в коттеджных городках и на дачах;
  • на строительных площадках;
  • в заведениях общественного питания;
  • на автозаправочных станциях;
  • на СТО, в производственных цехах, магазинах, фермерских хозяйствах, больницах, а также для обслуживания многих других объектов.

В отличие от бензиновых моделей дизельные электростанции оказались более надёжными. Их эффективность выше, а срок эксплуатации более длительный. Дизельные станции менее прихотливы и просты в обслуживании. Они отличаются:

  • высоким КПД;
  • меньшим расходом топлива;
  • устойчивостью к повышенным нагрузкам;
  • большим ресурсным запасом;
  • длительностью непрерывной работы.

Всё это способствует росту популярности дизельных моделей генераторов.

Критерии выбора

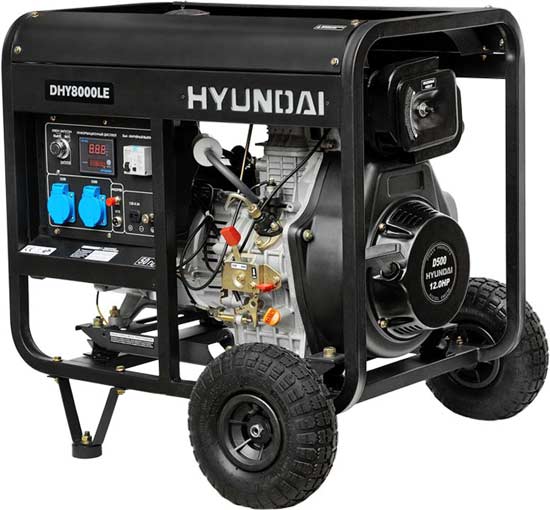

  1. При покупке мини электростанции определитесь, в первую очередь, какие задачи вам предстоит решать. От этого зависит выбор типа альтернатора, его мощности и уровня автоматизации. Для резервного питания частного дома подойдёт дизель генератор мощностью от 3 до 5 кВт. Желательно с синхронным альтернатором, который обеспечивает стабильную работу компьютера и прочих электронных устройств. Например, PRORAB 3000 D.
  2. При выборе мощности ДГУ учитывайте не только предполагаемую суммарную нагрузку всех электрических приборов, а также тип нагрузки: тепловая или реактивная. К тепловой относятся нагрузки нагревательных приборов, а к реактивной – ёмкостные и индуктивные.
  3. При расчётах, к суммарной нагрузке прибавляйте 15 – 20% мощности. Реактивную нагрузку подсчитать немного сложнее, так как в ней учитывается так называемый коэффициент Косинус ФИ. Он различен для разных инструментов и моторов (указывается в паспорте). Чтобы вычислить реальную нагрузку надо мощность разделить на cos(Fi).
  4. Существуют ещё стартовые нагрузки электромоторов. При запуске они могут в 6 – 9 раз превышать номинальную нагрузку двигателя. Поэтому выбирайте генераторы с достаточным запасом мощности.
  5. Если вы не планируете использовать установку для обеспечения питания насосов теплоснабжения, камер слежения и охранной сигнализации, то вряд ли стоит тратить дополнительные деньги на сложную аппаратуру автоматического включения. Запустить мотор ручным стартером не составляет никакого труда.
  6. Нет надобности в автоматике для мобильных дизельных генераторов, используемых в условиях полного отсутствия электроснабжения. Если установка применяется только для освещения и для обеспечения работы электродвигателей и различных инструментов – смело выбирайте более дешёвый вариант с асинхронным альтернатором.

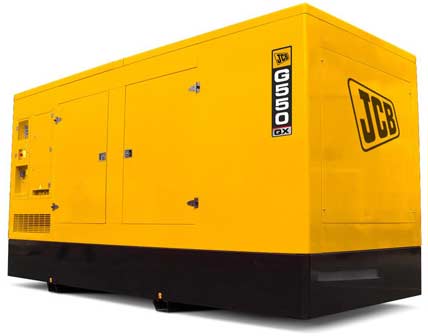

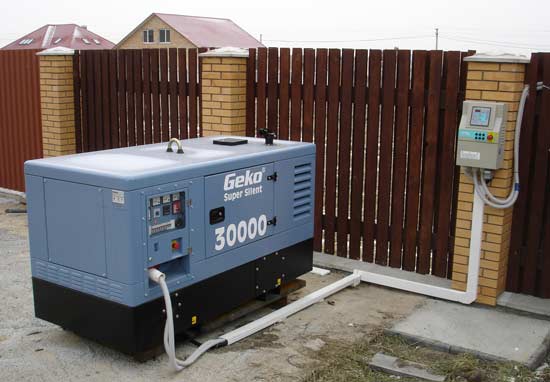

  7. Дизельный генератор, который вы планируете использовать вне помещения в качестве основного источника питания, выбирайте с хорошо защищённым кожухом, а ещё лучше – модель в шкафном исполнении.
  8. Трёхфазные генераторы преимущественно используются в производственных целях. Но если вы пользуетесь трёхфазным оборудованием, то конечно такие модели для вас.
  9. Что касается брендов и производителей, то выбор за вами. Сегодня даже наши отечественные дизель генераторы не сильно уступают зарубежным, хотя цены их более демократичны. Можно посоветовать наш ВЕПРЬ или Prorab. Неплохо зарекомендовали себя генераторы фирмы SDMO.

Правила эксплуатации и обслуживания

Дизельные двигатели довольно неприхотливые и выносливые. Их обслуживание в основном заключается в своевременной замене масла и контроле уровня дизельного топлива в баке. Дополнительного контроля требует водяное охлаждение, если оно есть. Необходимо вовремя доливать воду или тосол, во избежание перегрева ДВС.

Особое внимание обращаем на обслуживание дизельных генераторов, оборудованных пусковой автоматикой. Учитывая то, что двигатель запускается стартером от аккумуляторной батареи, необходимо следить за состоянием этих деталей. При разрядившемся аккумуляторе двигатель просто не сможет запуститься в нужный момент. А это чревато далеко идущими последствиями.

Асинхронный альтернатор обслуживания не требует на протяжении всего срока службы. А вот синхронный генератор со щётками требует к себе внимания. Замена щёток – стандартная процедура. Сроки замены зависят от интенсивности эксплуатации. Обычно раз в 2 – 4 года.

Старые модели синхронных альтернаторов слабо защищены от попадания пыли на щёточный механизм. Это приводит к повышенному износу деталей генератора. Своевременное техническое обслуживание продлит срок службы генератора, защитит вашу электротехнику от непредвиденных ситуаций.
