Часто бывает так, что в комплекте со сварочным аппаратом потребителю поставляется кабель с алюминиевым сердечником, который способен за короткий срок работы, значительно перегреваться. Проблему можно решить, заменив «неудобный» провод на сварочный медный кабель.
Рассмотрим подробно в статье – когда целесообразно использовать медный кабель для сварочного аппарата, требования к кабелю и оборудованию, виды медного кабеля и правила его подбора, ТОП-5 лучших кабелей из меди, а также сетевой медный кабель, все плюсы/минусы данных моделей, и правила эксплуатации.
Можно ли использовать провод из меди?
Сварочный кабель применяется для качественного соединения дуговой сварке во время эксплуатации автоматических, полуавтоматических или ручных установок для зажима массы, а также в качестве держателя электрода. Для сварочных аппаратов выбирают алюминиевый или медный кабель.
Для производства силовых сварочных проводов алюминий используют редко, так как он обладает повышенной теплопороводностью, что ведет к критичному перегреванию всей жилы с изоляционным слоем вместе. Этот фактор особенно ощутим в «горячих» зонах контакта со свариваемыми поверхностями. Алюминиевый кабель не обладает достаточной эластичностью – его трудно постоянно разматывать/заматывать.
Кабель из меди отличается лучшей проводимостью, а теплопроводность его можно легко регулировать (на минимальном показателе) грамотно подобранным сечением. Медный кабель гарантирует долговечность и максимальную износостойкость, как сам проводник, так и его внешняя изоляция.
Когда это целесообразно, а когда нет?
Профессионалы и эксперты рекомендуют приобретать сварочный алюминиевый кабель для хозяйственных нужд, когда требуется выполнить небольшие или разовые работы по сварке. Если же необходимо произвести целый цикл сварочных действий или нужно использовать сварку в промышленных масштабах, то отдают предпочтение надежному сварочному медному кабелю.
Для профессионального применения всегда выбирают медный кабель, а не алюминиевый, так как его удельное сопротивление до 5-7 раз меньше. Кроме уменьшения потерь тока, медный кабель почти не нагревается и отлично гнется, что крайне необходимо в работе со сварочным аппаратом.
Требования к оборудованию для сварки и кабелю
Для небольших задач (по хозяйству) выбирают оборудование инверторного типа. Оно доступно по стоимости и имеет компактные габариты. К такому аппарату требуется медный кабель определенного сечения (диаметра).
При различных токовых характеристиках:
- 6-7 мм2 – 80-100 А;
- 9-10 мм2 – до 120 А;
- 16 мм2 – 160-189 А;
- 25 мм2 – до 250 А.
Если необходимо выполнение сложных профессиональных сварочных работ в большом объеме, то потребуется инвертор с повышенной мощностью или сварочный трансформатор. А значит и кабель нужен с большим диаметром. При нагрузке тока до 289 А – сечение кабеля не менее 25 мм2, а 600А уже 120 мм2.
Сварочное оборудование должно иметь соответствующий класс защиты от воды, пыли, маркировку по типу сварки и назначение – для ручной дуговой, полуавтоматической или аргонодуговой сварки.
Выбирая медный кабель, обязательно учитывают особенности и возможности оборудования, которое обычно работает на амперах (А).
Кабель из меди должен соответствовать следующим требованиям:
иметь повышенную гибкость (не менее 4 класса)– это исключит в процессе работы возможные проблемы с электродом или горелкой, маркировка кабеля КГ 5-го класса;- быть износостойким – медный материал (отличного качества!) должен противостоять всем механическим воздействиям (скручиванию, истиранию, давлению), не допускать возможности разрывов;
- обладать требуемым (для конкретной работы, нагрузки) сечением – увеличенный диаметр минимизирует влияние нестабильной работы в электросети;
- быть максимально удобным на раскручивание/скручивание без заломов, повреждений;
- обеспечивать легкий доступ аппарата в труднодоступные точки;
- иметь высококачественный внешний изоляционный слой (с толщиной не менее 1,1 мм), класс изоляции, который не позволит оголиться проводам, не теряет эластичности, при значительном понижении температур и при работе в жарких зонах.
Если модель медного кабеля соответствует всем необходимым требованиям, то сварочные работы будут сделаны качественно и за короткий срок.
Медный кабель может быть низкого качества, когда сплав имеет до 70% меди. Для профессиональных работ большого объема такие варианты не годятся.
Виды изделий
Чтобы грамотно подобрать провод для сварочных работ, следует ознакомиться с видами медного кабеля. Существует специальная маркировка моделей:
КГ
Маркировкой КГ (кабель гибкий) производитель обозначает универсальный провод, который годится для работы с постоянным током до 1 000 В или с переменным – 600 В. Кабель подключают на частоте 400 Гц, он обеспечивает подключение сварочного оборудования к электросети (220-380В), к массе или к держателю.
КОГ-1
Это аналог КГ, но отличается более высоким классом по гибкости – кабель особо гибкий. В маркировке цифра 1 означает класс гибкости. Модель получила лучшую эластичность и гибкость, благодаря уменьшению диаметра жил. Сам провод получается тоньше и «функциональней».
КОГ-1 способен держать нагрузку в 220 В (с частотой 50 Гц) и предназначен для проведения сварки в сложно доступных зонах (на потолке, под прямым углом или с неудобным наклоном).
КГН
Это вариант кабеля гибкого с внешней оболочкой из негорючего материала. Специальная жаропрочная модель выдерживает «запредельные» показатели нагрева более 2000С и не оплавляется.
Она широко используется пожарной службой, МЧС, строителями – везде, где необходима работа в условиях угрозы возгорания. КГН часто выбирают для проведения большого объема работ (в сжатых сроках), когда ведут коммуникацию непосредственно по свежее сваренному, еще не остывшему, шву.
КГТ
Буква Т в маркировке означает «тропический». Кабель гибкий тропический незаменим в условиях очень высоких температур. Изоляционный внешний слой провода легко выдерживает повышение t воздуха до+75+800С, а также высокую влажность, ему нестрашны плесень и грибок.
КГ-ХЛ
Назначение провода с данной маркировкой ХЛ – для холодных температур. Кабель гибкий для холодных температур востребован в северных регионах и в областях с суровыми, холодными зимами.
Присутствие стойкого, прочного каучука в составе изоляционного слоя, не позволяет ему трескаться, терять свои «защищающие» свойства. Кабель выдерживает сильные морозы до -50-60С, что дает возможность проводить сварочные работы, не срывая графиков в строительстве или ремонте.

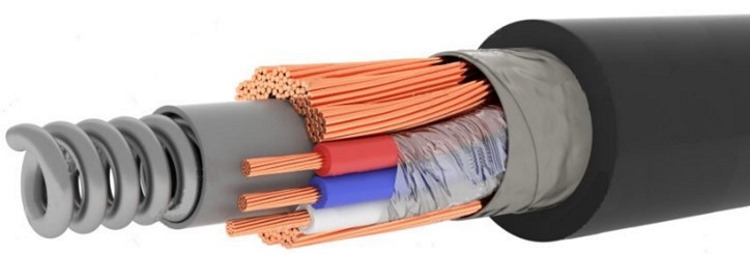

КПЭС
Модель имеет внутри полую конструкцию и не имеет длительный срок эксплуатации, но удобна для полуавтоматической сварки с постоянным или переменным током. В центре КПЭС находится трубка в виде спирали, она упрощает проведение проволоки, которая замыкает электродугу.
КВС
Маркировка сообщает о присутствии в изоляционном внешнем слое ПВХ (поливинилхлорида). Кабель гибкий стойкий к истиранию необходим сварщику, которому требуется постоянно переходить с места на место.
Современный ПВХ надежно защищает изоляцию от истираний и повреждений. Срок эксплуатации моделей значительно дольше аналогов. Температурный режим использования -400С+100С. Однако КВС плохо изгибается, поэтому в качестве проводника для держателя он не подойдет.
Правила выбора
Выбирая провод из меди, следует знать, что сварочный кабель производится одножильным и многожильным. Первый может маркироваться цифрами, например, 1х16, где первый показатель (1) означает одножильный (жила одна), а (16) – площадь сечения. Данный одножильный провод обеспечивает быструю передачу напряжения от электросети к держателю и, при этом, не нагревается сам. Одножильный кабель обычно используют для небольших бытовых, хозяйственных проблем.
Второй или многожильный вариант кабеля, например, с маркировкой, 11х35 означает, что модель состоит из 11 шт. изолированных жил. Он используется в промышленности, на производстве профессионалами для большого объема сварочных работ с повышенным напряжением более 500 А.
Сечение
Провод состоит из переплетенных тонких проволок (от 30 до 1000 шт.). Параметр сечения кабеля для сварочного оборудования находится в зависимости от мощности самой установки и потребляемого тока. С увеличением силы электротока (или ампеража) необходимо увеличение сечения выбираемого кабеля. Например, для кабеля сечением 1х35 необходима сила тока 300 А. Малое сечение не даст стабильной дуги, может выйти из строя инвертор.
Длина
На производство и качество сварочных работ влияет длина медного проводника. В комплектации от производителя оборудование снабжено кабелем длиной не более 3 м. Этого достаточно для стандартных работ. Токовые характеристики заметно снижаются при увеличении длины кабеля, поэтому требуется внимательно рассчитывать выбор корректной длины.
Для работы на высоте или в производственном цехе необходимо длину кабеля увеличивать для удобной и беспрерывной работы.
Для корректного расчета длины провода используют коэффициент, который находят по формуле: Коэфф. = максим. свар. ток : 100
Таблица
Можно пользоваться готовой таблицей для точного определения длины кабеля при различной силе тока в (А):
Лучшие варианты на рынке
На рынке продаж можно особенно выделить следующие модели медного кабеля:
Комплект КГ16
Отечественная модель рекомендована для ручной дуговой сварки на сварочном аппарате. Изготовлена из качественной меди с износостойкой, резиновой изоляцией, которая обеспечит надежную защиту от внешних разрушающих воздействий и механических повреждений.
В комплекте кабель черного цвета с держателем и с клеммой (для подключения к массе), разъемы 10-25. В ассортименте модели длиной 3-5-7 м на 300 А. Изготовлено по ГОСТу. Доступная стоимость 4 500-5 500 руб.
Кабель гибкий сварочный КГтп-ХЛ 1х10 мм², длина 10 метров REXANT
Сварочный (многожильный) медный кабель в бухте от российского бренда (25 лет на рынке, производство в Китае) отличного качества, соответствует ГОСТ. Токопроводящая жила скрученная (из медных проволок).
В составе слой из пленки ПЭТ-Э, внешняя защита из резины и каучука РТИ-1-ХЛ. Подходит для эксплуатации на морозе в суровом климате и при высоких температурах. Используют для оборудования повышенной мощности с переменным напряжением 660 В или постоянным в 1 000 В. Цена от 3 000 руб.
КСС особой гибкости КОГ 1х16 мм2, 25 мм2, 35 мм2
Сварочный черный кабель особогибкий (6 класс гибкости, качество по ГОСТу) от отечественного производителя Рыбинсккабель в ассортименте по длине 2-20 м (с шагом в 1 м) и сечению. Сверхгибкий КОГ позволит выполнить работы с высокой точностью в самых труднодоступных зонах.
Универсален – подходит ко всем сварочным аппаратам, можно работать в диапазоне t -50С +50С. Материал кабеля медь, изоляция резиновая. Стоимость 4 050-25 500 руб.
КВС 50
Изолированный и бронированный российский сварочный кабель (сечение медных жил 50) диаметр 14 мм. Изоляция их ПВХ-пластика. Качественный и высоко надежный кабель предназначен для соединения в процессе сварки электродержателя (ЭД) с источником напряжения (до 120-127 В) переменного тока или 220 В постоянного.
Диапазон t -40С +40С. Строительная длина на выбор. Надежная изоляция защищает кабель от истираний. Цена от 2 900 руб. (зависит от длины).
I-SHA КГ-ХЛ 1 x 35 мм²
Универсальный кабель популярной марки состоит из одножильного многопроволочного провода и прорезиненной изоляции. Четыре варианта сечения жилы (16-25-35-50 мм2) и длина от 1 м до 10 м. Диапазон t -60С +50С, сверхстойкий к влажности до 98%! Модель используют для подключения ЭД и КЗ к сварочному оборудованию. Цена 450-16 100 руб.
Сетевой медный кабель для сварочного аппарата
Традиционный недорогой сетевой кабель рассчитан для бытовых, хозяйственных нужд, где нет повышенного напряжения. Он отличается простой конструкцией из трех модулей (жилы, изоляции, оболочки). Сетевой провод не имеет дополнительной зашиты и узкого назначения, как силовой аналог. Маркировка на проводе «Г» (голый) предупреждает, что для экстремального вида работ кабель не годится.
В данной серии можно найти модернизированные варианты из меди с усилением, которые могут подойти для «легкой» сварки дома.
В этом случае сечение кабеля подбирают по силе тока, например:
- на 16 мм2 – не менее 190 А;
- на 25 мм2 – до 240 А;
- для 35 мм2 – 290 А.
Чем больше сечение, тем слабее сопротивление и меньше потери на нагреве.
Советы и правила эксплуатации
Эксплуатировать кабель следует строго по инструкции с учетом мощности оборудования, исправности электропитания.
Этапы работы:
- Кабель освобождают от упаковки и разматывают из бухты.
- Все комплектующие элементы соединяют.
- Подключение только через кабельный наконечник, который нужно опрессовать.
- При наращивании кабеля используют гильзы, они уместны и для ремонта. Нельзя самостоятельно скручивать, соединять провода!
- Не используют слишком длинный провод (см. таблицы), это ведет к потере мощности.
- Запрещается увеличивать рекомендуемые нагрузки медного кабеля – это приводит к досрочному износу, повреждению.
Розетки для работ должны быть исправными, оборудование соответствовать назначению. После сварки кабель выключают из сети и аккуратно скручивают в бухту, убирают на хранение.
Плюсы и минусы использования
Использование медных кабелей в сварочных аппаратах имеет много преимуществ и некоторые недостатки.
Плюсы:
- максимально высокие показатели по допускаемым электронагрузкам;
- отличная эластичность и гибкость;
- минимальные потери при проведении тока;
- устойчивость к ударам, механическим воздействиям, растягиванию и сдавливанию;
- пожаробезопасность – материал не горюч;
- можно эксплуатировать на открытых пространствах;
- модели с различным сечением и длиной;
- маркировка из 7 вариантов позволяет подобрать оптимальную модель в конкретном случае;
- надежность и долговечность – медные кабеля отличаются длительным сроком службы.
Провода выдерживают:
- резкие колебания температур и высокую влажность,
- воздействие агрессивной среды, осадков, УФ-лучей.
Кабель позволяет не таскать за собой оборудование или держать на плече.
К минусам относят большой вес медных изделий и высокую стоимость.
Заключение
Специальный медный кабель незаменим для проведения сварочных работ. Он обеспечивает безопасный и качественный процесс варки по металлу. Широкий выбор сечения, длины и маркировки моделей дает возможность выбрать оптимальный тип кабеля, как для небольших бытовых работ, так и для масштабных, производственных.
