Испытательная коробка переходная – назначение, характеристики, варианты подключения

Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?

При описанных выше условиях  обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

КИ-10 (ЛИМГ.301591.009)
Рисунок 1. КИ-10 (ЛИМГ.301591.009)

Назначение

Данное приспособление применяется, когда необходимо выполнить монтаж цепей учета на основе электросчетчиков с трансформаторным включением. Такое решение позволяет проделать работу, без обесточивания потребителей:

  1. подключать в щиток образцовое приспособление учета;
  2. производить шунтирование и отключение токовых цепей;
  3. выполнить расключение определенной фазы.

Первое действие выполняется, когда производится тестирование приспособлений контроля, остальные – при их замене.

Конструктивные особенности и основные характеристики

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

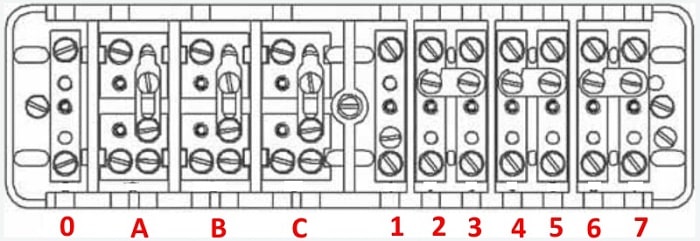

Расположение контактов в ИКК
Рисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели – 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

  • модуль может использоваться при температурном режиме от -40 С° до 60 С°;
  • допустимая влажность – не более 98 %;
  • для подключения используется провода с минимальным сечением 0,5 мм2 и максимальным – 4 мм2;
  • данная модель выпускается со степенью защиты IP20;
  • длительность срока эксплуатации – до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте
Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте

Вариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

Типовое подключение трехфазного приспособления учета
Рисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

  • T1, T2, T3 – трансформаторы тока;
  • Сч1 – трехфазное приспособление учета;
  • К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Как производится отключение и подключение приспособления учета или образцового устройства

Выполняя замену необходимо соблюдать очередность действий, начнем описание с процедуры отключения.

Как производить отключение?

Делается это в следующем порядке:

  1. необходимо зашунтировать токовую цепь, чтобы сделать это, следует вкрутить в обозначенные на рисунке 5 места винты с соответствующей резьбой (как правило, м4). С обратной стороны бокса находится заизолированная шина, винтовое соединение обеспечит надежный контакт с ней.
    Места, куда необходимо вкрутить винты
    Рисунок 5. Места, куда необходимо вкрутить винты
  2. Отключаются перемычки, указанные на рисунке 6. При этом, не обязательно их полностью снимать. Достаточно ослабить винты «a» «b» и «c» и перемычки можно будет разомкнуть.
    Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
    Рисунок 6. Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
  3. Размыкаются перемычки в цепи напряжения, их расположение показано на рисунке 7.
    Для отключения силовой части необходимо снять отмеченные красным овалом перемычки
    Рисунок 7. Для отключения силовой части необходимо снять отмеченные красным овалом перемычки
  4. На завершающем этапе производится отключение от бокса приспособления учета.

Подключение нового устройства учета.
После того, как выполнен полный демонтаж, можно приступать к процедуре установки, выполняется она в обратном порядке, а именно:

  1. Производится монтаж приспособления.
  2. Выполняется подключение к боксу.
  3. Производится осмотр бокса на предмет, установлен ли шунт, если нет, то вкручивает соответствующие винты (см. рис. 5).
  4. К коробке подключается обмотка ТТ.
  5. Устанавливаются в рабочее положение перемычки в токовой и силовой зонах бокса (рисунок 6 и рисунок 7).
  6. Снимается шунтирование.

Зачем необходимо шунтирование?

Считаем необходимым дать небольшое пояснение о необходимости замыкать выходную катушку ТТ. Это связано с характерными особенностями таких устройств, нельзя допустить работу ТТ на холостом ходу с разомкнутой вторичной обмоткой. Если данное условие не будет выполнено,- на ней наведется большая ЭДС, что может не только привести к межвитковому замыканию, а и представлять опасность для жизни или здоровья человека.

Подключение образцового приспособления.

Алгоритм действий в такой ситуации примет следующий вид:

  1. Необходимо замкнуть выходы ТТ.
  2. Снять токовые перемычки с бокса.
  3. Отключить силовую часть.
  4. Подключить к боксу образцовое приспособление.
  5. Включить силовую часть.
  6. Отключить замыкающую шину.
  7. После проведения замеров образцовое устройство отключается и включается штатное, как это сделать было описано выше.

Для проведения тестового замера совершенно не обязательно отключать приспособление контроля от бокса. Особенности конструкции позволяют выполнить подключение,  не снимая тестируемое устройство. Для этого контрольное приспособление подключается к нижним контактным группам бокса, а токовые перемычки не устанавливаются на место. В результате, штатное приспособление учета останется на месте, но не будет подключено к ТТ.

Теоретически, можно и не отключать токовые перемычки, но тогда будет довольно велика вероятность влияния штатного устройства на показания образцового приспособления.

Что необходимо принимать во внимание при работе с КИП?

На подключенном испытательном боксе имеется напряжение, опасное для человеческой жизни. Поэтому, для работы с этим устройством необходимо иметь соответствующий уровень допуска (до 1000 вольт).

Поскольку данное приспособление подлежит обязательному опломбированию, то для манипуляций с ним могут быть допущены только лица, имеющие разрешение на проведение таких работ. Когда коммутация будет выполнена, бокс снова опечатывается.
