Большая часть промышленного и бытового электрооборудования предназначена для работы с электросетями до 1000В. Чтобы распределить электроэнергию в сетях такого уровня, необходимы надежные силовые кабели. ВВГ полностью отвечает таким задачам, он широко применяется при разводке электропроводки и линий освещения.
Выпускается много видов ВВГ, различающихся основными характеристиками, что позволяет подобрать наиболее оптимальный вариант для определенной задачи.
Для точного определения типа кабельной продукции, ее маркируют в соответствии с национальным стандартом ГОСТ 53769–2010.
Как расшифровывается маркировка
Начиная с 2010 года в Российской Федерации для маркировки кабельной продукции (660В, 1000В и 3000В) применяется единая система, ее принцип показан на рисунке.
Ниже приведена таблица, в которой расшифровывается маркировка ВВГ (первое и второе поле).
А | B | B | Г |
Если присутствует в обозначении, значит провода изготовлены из алюминия, когда буквы нет – из меди. | Исполнение изоляции проводов, «В» — значит применяется поливинилхлорид (ПВХ) | Материал наружной оболочки, «B» — ПВХ | Отсутствует защитный слой (броня) |
После аббревиатуры из трех или четырех букв (ВВГ или АВВГ) в маркировке указывается, сколько проводов и их сечение (в мм2). Далее идут буквы, характеризующие тип жил:
- «О» – указывает, что используются монолитные жилы (однопроволочные);
- «М» – провода состоят из нескольких жил (многожильные провода);
- После чего обозначается форма проводов: «С» – секторная или «К» — круглая.
Если помимо основных проводов имеются жилы с меньшим сечением (провод РЕ и (или) N), ставится значок +, после чего указывается количество таких проводов и их сечение. После этого в скобках приводится назначение таких жил (PE – заземление, N – ноль).
Завершает маркировку указание номинального напряжения (кВ), оптимальные климатические условия (не обязательно) и ТУ или ГОСТ.
Расшифруем в качестве примера маркировку ВВГ 3х25мс+1х16мс(N)-1. Из обозначения становится понятным, что у этого электрокабеля нет брони (буква «Г»), оболочка и изоляция проводов выполнена их поливинилхлорида (Обозначения «ВВ»).
У него четыре секторных многопроволочных жилы, из них три с сечением 25 мм2 (3х25мс) и одна, используемая в качестве нулевой – 16 мм2 (1х16мс(N)). Данный тип кабельной продукции может использоваться в электросетях до 1000 В (последний параметр «1»).
Устройство
Рассмотрим, как устроен обычный двухжильный ВВГ и его модификация ВВГнг (не распространяющий горение)
Как видно из рисунка, конструкция двухжильного ВВГ довольно простая, он включает в себя два медных провода «С», каждый из которых покрыт слоем поливинилхлоридной изоляции «В». Жилы помещены в защитную ПВХ оболочку «А».
Теперь посмотрим, как устроен трехжильный ВВГнг, показанный на рисунке ниже.
Обозначения:
- А – медные проводники;
- В – термостойкий барьер;
- С – поливинилхлоридное изоляционное покрытие;
- D – термостойкий заполнитель;
- Е – защитная оболочка из поливинилхлорида.
Как видите, основная разница между двумя типами электрокабелей заключается в наличии у последнего термозащиты (не принимая во внимание количество проводов).
Сфера применения
Сферу применения электрокабелей ВВГ регулирует национальный стандарт — ГОСТ Р53769–2010, основной критерий которого — обеспечение необходимой степени ПБ. Согласно указанным требованиям, эту кабельную продукцию можно использовать при организации линий одиночного типа, для электропитания и освещения. ВВГ можно укладывать во влажном помещении.
Допускается использовать этот тип кабельной продукции и для групповой прокладки, но только в тех случаях, когда линия оборудована всеми необходимыми средствами огнезащиты.
Основные характеристики
Одна из основных характеристик указывает номинальную и минимальную толщину изоляционного покрытия, оно зависит от напряжения и сечения проводов.
Величина порогового напряжения (В) | Ø проводов (мм2) | Номинальный слой изоляционного покрытия (мм) | Минимально допустимый слой изоляционного покрытия (мм) |
660 |
От 1,00 до2,50 | 0,62 | 0,46 |
От 4,00 до6,00 | 0,71 | 0,54 | |
От 10,00 до16,00 | 0,93 | 0,72 | |
От 25,00 до35,00 | 1,12 | 0,90 | |
50,00 | 1,32 | 1,08 | |
1000,0-2500,0 | 0,80 | 0,64 | 0,54 |
От 4,00 до16,00 | 1,10 | 0,82 | |
От 25,00 до35,00 | 1,22 | 1,02 | |
50,00 | 1,44 | 1,18 |
Следующий по важности параметр — характеристики изоляционного слоя оболочки, они зависят от суммарного сечения всех проводов электрокабеля.
Общий Ø (мм2) | Номинальный слой изоляционной оболочки (мм) | Минимальный слой изоляционной оболочки (мм) |
До 6,00 | 1,22 | 0,94 |
От 6,00 до15,00 | 1,54 | 1,20 |
От 15,00 до20,00 | 1,72 | 1,36 |
От 20,00 до30,00 | 1,92 | 1,54 |
От 30,00 до40,00 | 2,14 | 1,70 |
Пороговый по силе электроток, этот показатель может зависеть от того, сколько жил в кабеле, и какое их сечение. Помимо этого влияет расположение электрокабеля (воздушная линия или подземная проводка). Рекомендуем уточнить эту спецификацию при покупке кабельной продукции. Ниже показана таблица, где приведен пороговый электроток для воздушных линий.
Ø(мм2) | Допустимый порог электротока (А) | ||
двухжильный | трехжильный | четырехжильный | |
1,50 | 24,00 | 21,00 | 19,00 |
2,50 | 33,00 | 28,00 | 26,00 |
4,00 | 44,00 | 37,00 | 34,00 |
6,00 | 56,00 | 49,00 | 45,00 |
10,00 | 76,00 | 66,00 | 61,00 |
16,00 | 101,00 | 87,00 | 81,00 |
25,00 | 134,00 | 115,00 | 107,00 |
35,00 | 166,00 | 141,00 | 131,00 |
50,00 | 208,00 | 177,00 | 165,00 |
Сопротивление провода зависит от его сечения, этот параметр приведен в таблице ниже (указаны значения для постоянного электротока)
Ø (мм2) | 1.50 | 2.50 | 4.00 | 6.00 | 10.00 | 16.00 | 25.00 | 35.00 | 50.00 |
Величина сопротивления одного провода (Ом/км) | 12.0 | 7.40 | 4.60 | 3.10 | 1.80 | 1.20 | 0.73 | 0.52 | 0.39 |
Как хранить

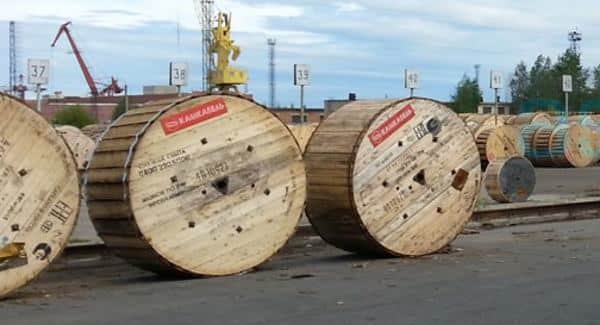

Силовой кабель необходимо хранить в помещении, где нет доступа для атмосферных воздействий, или под навесом. Допускается хранение на площадке под открытым небом при условии, что кабель находится в обшитом барабане.
Допустимый срок хранения:
- в помещении (где нет доступа для атмосферных воздействий) не более 10 лет;
- площадка накрытая навесом – 5 лет;
- открытая площадка – 2 года.
Вес и габариты упакованного электрокабеля
Габариты барабана или бухты, а также их вес зависят от того, для каких целей производится упаковка (хранение или транспортировка). Эти параметры можно узнать на сайтах производителей кабельной продукции или их региональных дилеров. Как показывает практика, заявленные габариты и масса могут иметь отклонение в районе 10%.
Эксплуатационные условия:
- В первую очередь необходимо придерживаться температурного режима. Согласно техническим характеристикам ВВГ допускается эксплуатировать в температурном диапазоне от -50°С до 50°С. Допускается кратковременный нагрев кабеля до температуры не более 90°С.
- Нельзя, чтобы при укладке электрокабеля его температура опускалась менее -15°С, это может привести к «хрупкости» ПВХ материала, из которого изготовлены защитная оболочка и изоляция. В этом случае понадобится производить подогрев.
- Порог влажности не более 98%.
- При укладке не допускается изгиб менее десяти диаметров электрокабеля.
- Соблюдение эксплуатационных условий гарантирует продолжительность срока службы кабельной продукции ВВГ до 30 лет.
