Кабельные наконечники под опрессовку: назначение, типы, выбор

В электрических щитках, клеммниках и других устройствах передачи и распределения электрической энергии часто возникают аварийные ситуации с последующим отгоранием кабелей в точках их подключения. Подобные неприятности являются результатом плохого контакта и чрезмерного нагрева, порой они приводят к возникновению пожара и травмированию людей. Чтобы предотвратить ослабление контактного соединения, в качестве концевых элементов для проводов и жил применяются кабельные наконечники. Данный вид электротехнической продукции имеет различное конструктивное исполнение и широко используется во всевозможных электроустановках.

Назначение

Кабельные наконечники предназначены для создания надежного контакта между несколькими проводниками, проводом и шиной или проводом и зажимом. Электрический контакт в данном случае может обеспечиваться путем плотного прилегания стенок кабельного наконечника по диаметру жилы, посредством припоя или зажимания винтовым приспособлением. Также они предназначены для упрощения монтажных процессов в электротехнических установках, выполнения каких-либо технологических операций и т.д.

Кабельные наконечники призваны заменить всевозможные скрутки и другие типы самодельных соединений, распространенных среди горе-электриков. Такое приспособление обеспечивает оптимальную фиксацию провода внутри гильзы и надежный контакт.

Маркировка

Следует отметить, что маркировка изделия отличается в зависимости от конкретного производителя, выпускающего такую продукцию. Так, некоторые из них указывают полную буквенно-цифровую маркировку, а другие только цифровое значение. Маркировка, как и конструкция кабельных наконечников, зависит от стандарта, на основании которого его изготавливают. Наиболее распространенными вариантами являются отечественные ТУ, ГОСТ 23981-80 и европейский стандарт din.

Так, в буквенном обозначении могут указываться:

  • тип наконечника штыревой (Ш), трубчатый (Т), кольцевой (К), гильза (Г);
  • материал наконечника алюминий (А), медь (М), латунь (Л или ЛТ), алюминиевый сплав (С), биметаллический вариант (АМ);
  • наличие оловянного покрытия – луженной меди (буква Л после М или одна Н, в зависимости от стандарта);
  • наличие виниловой изоляции (В или ВИ);
  • конструктивные особенности, к примеру П – папа, М – мама или разрезной (Р).

Цифровое обозначение включает в себя – площадь или сечение наконечника, диаметр отверстия, в которое вставляются кабельные жилы, и может содержать размер отверстия под болт для зажимания проводника.

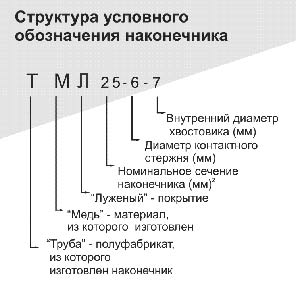

Рассмотрите пример маркировки для кабельного наконечника ТМЛ 95 – 8, здесь Т указывает на то, что это трубчатый тип изготовленный из М – меди, буква Л после обозначения меди говорит что она луженная. 95 – площадь контактного соединения в мм², 8 – диаметр кабельной жилы, для которой предназначено данная электротехническая продукция.

Заметьте, что в некоторых ситуациях буквенное обозначение указывает не тип кабельного наконечника и его материал, а компанию производителя. К примеру, КВТ 80-12-13, здесь  КВТ – это обозначение завода изготовителя, а последующие цифры показывают: 80 – площадь контактного соединения в мм², 12 – диаметр зажимного болтового отверстия, 13 – диаметр кабельной жилы, для которой предназначена данная электротехническая продукция

Типы

Несмотря на общую область применения для всех кабельных наконечников, все они разделяются на несколько типов. Наиболее распространенной градацией является разделение по материалу, форме оконцевания и способу монтажа. Рассмотрим более детально каждый из них.

По материалу изготовления

В качестве материала для изготовления всего электротехнического устройства или только части его конструкции могут применяться различные металлы.

типы по материалу

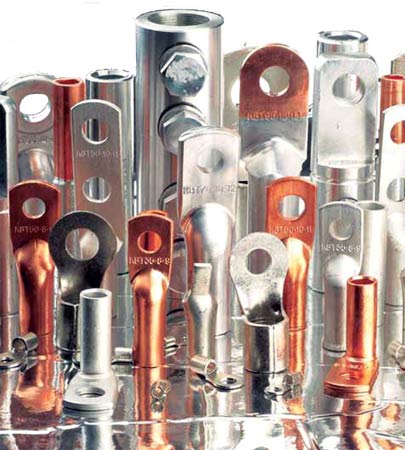

Рис. 1: типы по материалу

Поэтому, в зависимости от материала, из которого изготовлены кабельные наконечники, выделяют:

  • алюминиевые – их конструкция полностью выполнена из алюминия и позволяет подключать его только к алюминиевым жилам и такому же проводнику;

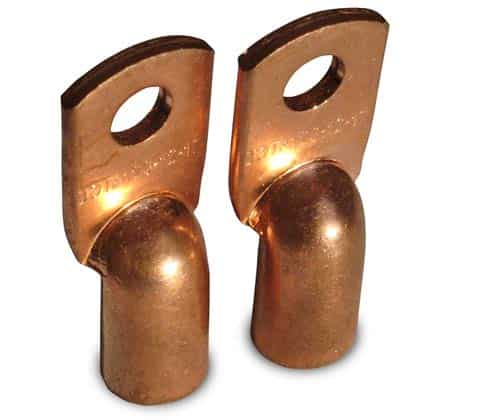

  • медные – наконечники изготовленные из меди и предназначенные для оконцевания медных проводов и их дальнейшего соединения с такими же провдящими поверхностями, могут дополнительно покрываться слоем олова;
  • комбинированные – состоят из двух материалов (меди и алюминия) которые выполнены из соединенных пластин в различных комбинациях, алюмомедные наконечники служат для соединения медных и алюминиевых проводников и поверхностей;
  • латунные – изготавливаются из сплава цинка олова и меди, используются для соединения медных и алюминиевых кабелей или открытого соединения коннекторного типа.

Следует отметить, что надевать медные наконечники на алюминиевые жилы, как и алюминиевые наконечники на медные, категорически запрещено. Это обусловлено тем, что в месте такого контакта будет происходить диффузия частиц на границе двух металлов с последующим разрушением одного из них. Со временем это приведет к ослаблению соединения, увеличению переходного сопротивления и возникновению нагрева. Избежать этого можно при помощи комбинированных или латунных моделей для оконцевания проводов.

По способу монтажа

Еще одним критерием для разделения кабельных оконцевателей по типу является способ их монтажа. На практике выделяют типы для:

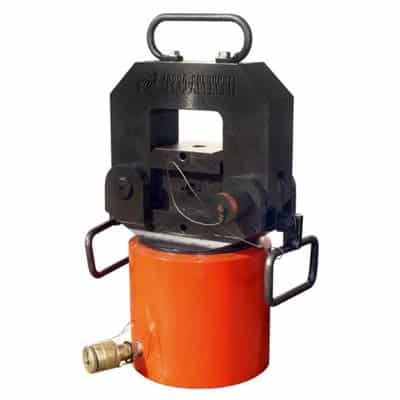

  • опрессовки алюминиевой или медной трубкой – является самым быстрым способом установки кабельного наконечника путем обжатия части кабельной гильзы специальным инструментом или хотя бы пассатижами. Но, с использованием неспециализированного инструмента вы можете получить плохое соединение методом опрессовки.
  • затяжки винтовыми зажимами – подразделяются на классические болты или отрывные. Обычные болты представляют собой классический вариант болтового соединения, реализованного в кабельной муфте, где проводник зажимается одним или несколькими болтами. Отрывные являются одноразовой версией болтового зажима – при достижении определенного усилия затяжки шляпки на болтах отрываются и жила остается зафиксированной в кабельном наконечнике.
  • пайки или сварки – пайка продетого в наконечник проводника осуществляется при помощи оловянного припоя. Сварка выполняется тем же металлом, что и токоведущая жила при помощи точечной сварки.
Кабельные наконечники по способу монтажа
Рис. 2: кабельные наконечники по способу монтажа

По форме кабельного наконечника

В зависимости от формы края кабельного наконечника они могут применяться в различных устройствах и выполнять те или иные функции. На основании этого критерия данный вид продукции разделяют на:

  • Кольцевые наконечники – представляют собой изделие, одна часть которой выполнена трубкой или разомкнутой гильзой, а вторая кольцом. Кольцо предназначено для зажима под болт, обеспечивает хороший контакт по всей площади.
  • Рожковые, вилочные или крюковые – представляют собой пластину разомкнутую с одной стороны. Позволяет оперативно отключать и подключать выводы, широко используются в лабораториях при проведении испытаний.
  • Коннекторные – представляют собой элементы классического соединения мама-папа в качестве кабельного наконечника.
  • Пластинчатые – используются для подключения силовых кабелей к элементам электроустановки, отличаются достаточной толщиной пластины, способной выдерживать нагрузку подключаемого кабеля.
  • Штекерные или втулочные наконечники – представляют собой конструкцию, помещаемую в какой-либо разъем.
  • Штифтовые – выполняются в форме плоской полосы или согнутой в форме иглы
  • Трубчатые – являются элементом для сращивания двух и более жил по принципу кабельной муфты.
По форме кабельного наконечника
Рис. 3: по форме кабельного наконечника

Каждый из вышеприведенных типов должен выбираться в соответствии с теми задачами, которые вам нужно решить конкретным подключением. Но эти критерии являются не единственными, которыми стоит руководствоваться при выборе конкретной модели кабельного наконечника.

Как подобрать?

При выборе наиболее подходящего кабельного наконечника для конкретной ситуации следует руководствоваться принципом соответствия сечения жилы и диаметра гильзы, в которую та будет вставляться. Данный принцип актуален для любого способа фиксации, не зависимо от того, собираетесь вы ее обжимать, затягивать или паять. Так как при использовании  большего диаметра хвостовика, чем у жилы, у вас останется свободное пространство, которое будет значительно ухудшать контакт. Заполнять его обломками проволоки или припоем не рекомендуется, так как это может в полной мере решить проблему.

Пластину кабельного наконечника выбирают таким образом, чтобы диаметр отверстия соответствовал сечению прижимного болта или клеммы. Некоторые габаритные размеры, в зависимости от сечения жилы приведены в таблице:

Габаритные параметры кабельного наконечника
Рис. 4: габаритные параметры кабельного наконечника

Таблица: габаритные размеры кабельных наконечников

Сечение (мм²) Размеры (мм)
D B L d d
2.5 4.3 8 28 5 2.6
2.5 5.3 10 28 5 2.6
2.5 6.4 12 30 5 2.6
4 5.3 10 32 5 3
4 6.4 12 32 5 3
6 5.3 10 32 6 4
6 6.4 12 32 6 4
10 5.3 11 40 8 5
10 6.4 14 40 8 5
10 8.4 16 40 8 5
16 6.4 14 40 9 6
16 8.4 16 40 9 6
25 6.4 15 45 10 7
25 8.4 16 45 10 7
35 8.4 16 50 11 8
35 10.5 20 50 11 8
35 8.4 18 60 12 9
35 10.5 20 60 12 9
35 13 22 60 12 9
50 8.4 20 63 13 10
50 10.5 20 63 13 10
50 13 22 63 13 10
70 8.4 20 63 14 11
70 10.5 22 63 14 11
70 13 24 63 14 11
95 10.5 24 65 16 13
95 13 24 65 16 13
120 10.5 28 75 19 15
120 13 28 75 19 15
120 10.5 30 75 20 16
120 13 30 75 20 16
150 13 34 81 22 17
150 17 34 81 22 17
150 13 35 85 24 18
150 17 35 85 24 18
185 13 36 90 25 19
185 17 36 90 25 19
185 13 38 90 26 20
185 17 38 90 26 20
240 13 40 95 27 21
240 17 40 95 27 21
240 21 40 95 27 21
240 17 45 105 30 23
240 21 45 105 30 23
300 17 48 105 32 24
300 21 48 105 32 24

По наружной обработке встречаются голые кабельные наконечники, луженные и с виниловой изоляцией. Если вы будете подвергать его пайке или сварке, модели с изоляцией могут расплавиться, поэтому их для такого соединения не применяют.

Если между обжатым оконцевателем и диэлектриком остается оголенный участок жилы, он может стать причиной поражения электротоком или стать причиной окисления и преждевременного излома. Для предотвращения подобных неприятностей такие участки закрывают термоусадочной трубкой.
