Как подключить люстру на 3 лампочки, если из потолка выходят 2 провода

Из потолка выходят 2 провода. Как их распределить на 3 лампочки ? Нужна схема подсоединения. Есть пробник.

Комментарии и отзывы (1)

  1. Макаров Дмитрий

    Если я правильно вас понял, вы имеете индикатор или тестер, который позволит определить фазу или ноль на выходящих с потолка проводах. Однако сразу отмечу, что для подключения классической люстры без пульта и блоков управления это не имеет никакого принципиального значения. Поэтому, по-хорошему вам просто необходимо соединить две жилы питающего кабеля с двумя выводами люстры (у современных заводских моделей все патроны уже подключены и никаких манипуляций не требуют).

    Если же в вашей ситуации патроны в люстре никак не соединены, то вам требуется подключить их параллельно между собой. При этой схеме на каждую лампочку будет приходиться потенциал сети 220В, если вы используете последовательную схему, то напряжение сети разделиться пропорционально сопротивлению каждой лампы.

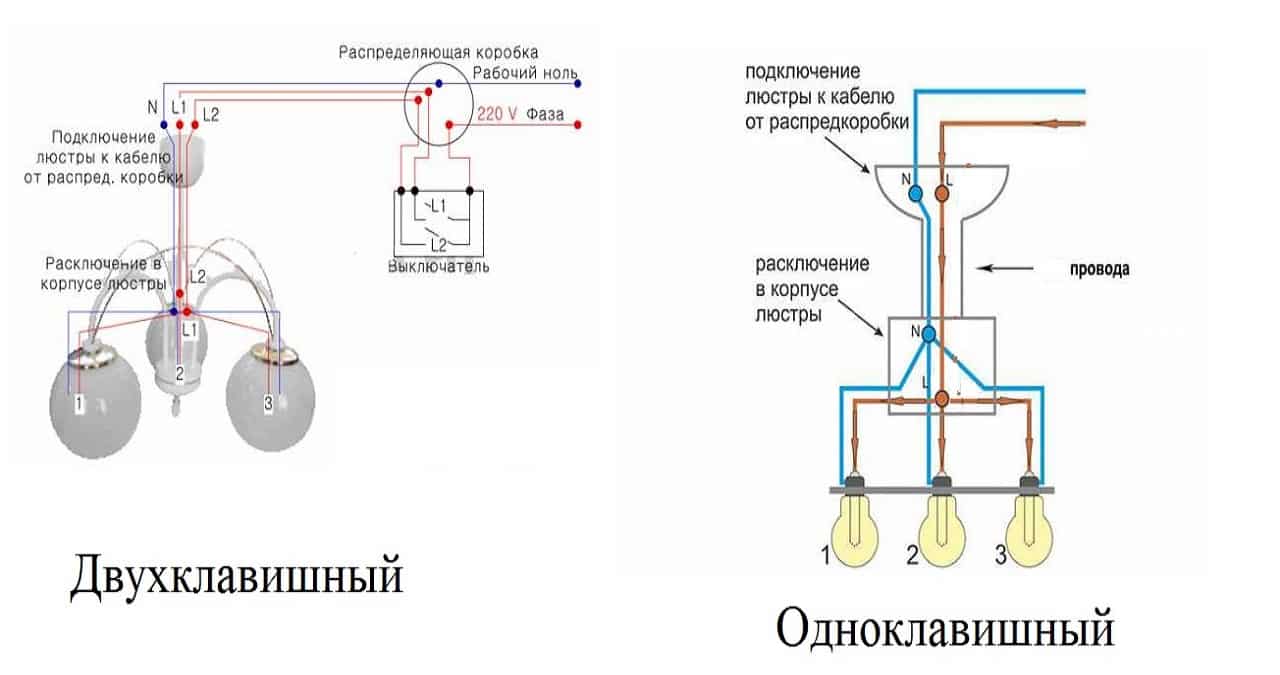

    Схема подключения 3-х рожковой люстры

    Как видите на схеме, от каждой лампы с патроном вам необходимо продеть два провода к общей точке, где они соединяются (расположение этого узла будет отличаться в зависимости от конструктивных особенностей самой люстры). Затем общие точки соединения ламп должны подключаться к двум проводам, находящимся на потолке. Подключение должно производиться при отключенном напряжении, отсутствие которого вы можете проверить индикатором.

    Помимо этого существует возможность раздельного питания ламп 2/1 или, чтобы все три загорались от коммутации одного выключателя. Однако для реализации схемы 2/1 вам понадобиться проложить еще один провод по потолку, так что эта схема хоть и удобнее, но имеет ряд сложностей в реализации.
