Как правильно подключить трехклавишный выключатель Lezard?

Добрый день. Купил трехклавишный выключатель Lezard. Хочу с помощью него управлять люстрой и подсветкой (1-я клавиша-2 лампочки, 2-я – 3 лампочки, 3-я –подсветка). Подскажите, пожалуйста, как собрать схему. Спасибо за ответ.

Обсудить на форуме
ОЦЕНИТЬ:
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (Пока оценок нет)
Загрузка...
Понравилась статья? Поделиться с друзьями:

Комментарии и отзывы

Комментариев: 1
  1. Макаров Дмитрий (автор)

    Здравствуйте.

    Для того, чтобы преступить к работе необходимо отключить автоматы.

    Далее по пунктам:

    1. С распределительной коробки идет фаза на выключатель (Этот провод не синего цвета). Если не уверены, какому цвету соответствует тот или иной провод, то можно при включенном питании с помощью индикаторной отвертки определить фазу и ноль.
    2. Затем с 1-ой клавиши идет провод на 2 патрона, со 2-ой на 3 патрона, а с 3-ей клавиши на подсветку.
    3. Нулевые провода с люстры и подсветки соединяются напрямую с нулевым проводом в распределительной коробке.
    4. Заземляющие провода также соединяются напрямую с заземляющим проводом в распределительной коробке.

    Вот можете видеть схему:

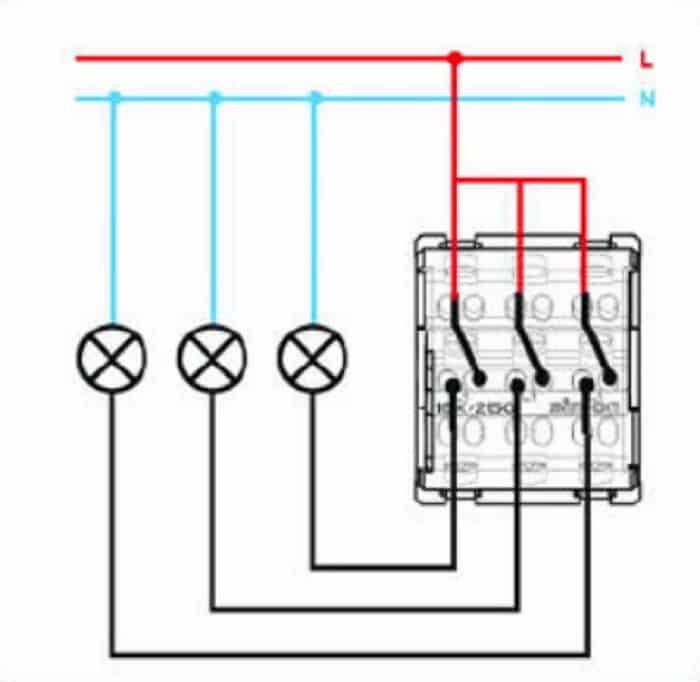

    Схема подключения выключателя lezard
