Как реализовать подключение света через датчик движения в моем случае?

Здравствуйте! Не могу придумать схему сам, подскажите пожалуйста. Задача: на потолке три лампы через двойной выключатель на одной клавише включаются все сразу. Вторая клавиша должна включать датчик движения, который включает только одну из них. Такое возможно реализовать?

Обсудить на форуме
Понравилась статья? Поделиться с друзьями:

Комментарии и отзывы

Комментарии: 1
  1. Макаров Дмитрий (автор)

    Добрый вечер!

    Да, возможно, но работать будет следующим образом: первая клавиша, которая включает сразу все три светильника, подает питание на них и светильники горят. Если вам нужно перевести всю систему в режим одной лампочки, подключенной через датчик движения, то необходимо будет выключить первую клавишу, И ТОЛЬКО ПОТОМ, включить вторую. В противном случае будет короткое замыкание в сети, датчик движения при этом может сгореть. Схематически такой способ подключения будет выглядеть следующим образом:

    Схема трех светильников на двухклавишный выключатель

    Как видите на рисунке, здесь каждый прибор освещения имеет отдельное подключение к фазе и нулю. Фазный проводник обязательно ставится в разрыв через клавишный выключатель. Чтобы избежать повреждения датчика движения в случае одновременного включения сразу двух клавиш, в цепь второй клавиши можно установить предохранитель или автомат, если датчик не укомплектован ими. Но этой проблемы можно избежать, если датчик с одной лампочкой будет иметь отдельный вывод под вторую клавишу, пример схемы показан на рисунке ниже:

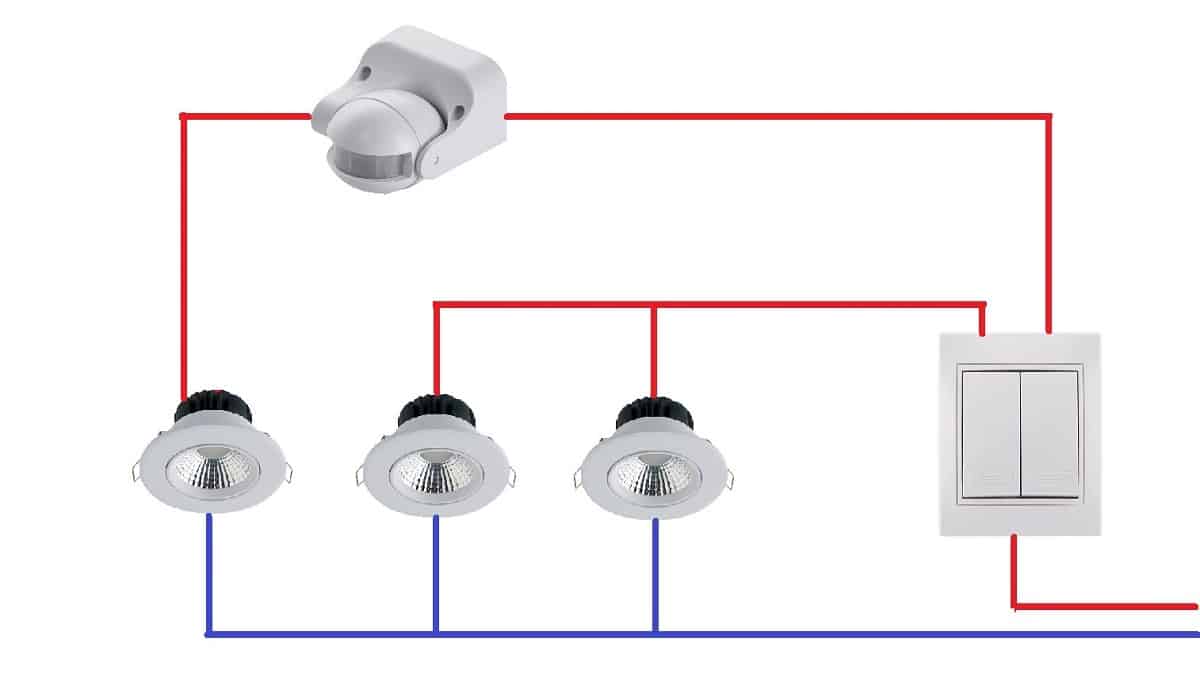

    Альтернативная схема трех светильников на двухклавишный выключатель

    В таком случае вы получите две независимых группы осветительных приборов, которые не взаимодействуют друг с другом. Схема получится безопаснее и надежнее, но придется потратить на один светильник больше, если вам нужно, чтобы от первой клавиши горели именно три лампы.
