Калькулятор для расчета электромагнитной силы

В процессе эксплуатации электрического оборудования львиная доля логических схем используют в своей работе в качестве исполнительного органа катушку с магнитным сердечником. Принцип работы данного устройства заключается в появлении магнитной силы внутри витков, которая притягивает соленоид и совершает механическую работу.

За счет такого воздействия происходит перемещение контактов реле, открытие или закрытие клапанов, механическое включение кнопок и прочие манипуляции. Возможность перемещения того или иного ферромагнитного сердечника определяется параметрами катушки, которые и обуславливают величину электромагнитной силы.

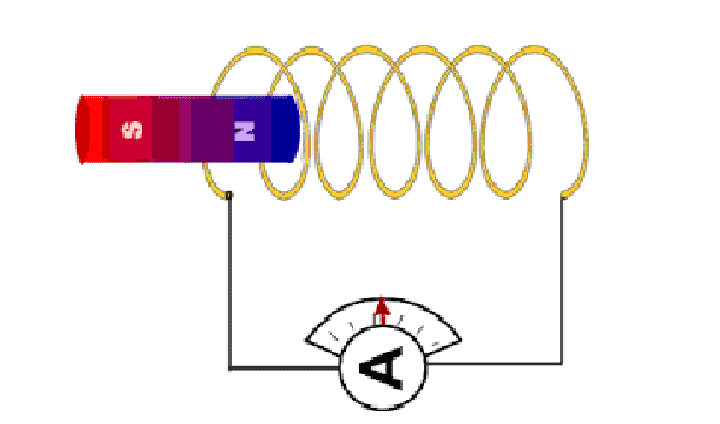

Катушка с сердечником
Катушка с сердечником

Чтобы рассчитать электромагнитную силу катушки, с которой та воздействует на соленоид, используется онлайн калькулятор. Для расчета силы введите данные в соответствующие поля калькулятора:

  • Укажите величину тока в амперах;
  • Внесите площадь сечения сердечника в квадратных метрах;
  • Проставьте значение количества витков в катушке;
  • Укажите величину зазора между магнитопроводом и соленоидом катушки;
  • Нажмите кнопку «Рассчитать» и в графе электромагнитной силы появится результат вычислений.

Если в результате расчета вы получили недостаточную величину силы и необходимо подобрать другие параметры для катушки, то просто сбросьте данные. Для этого используйте кнопку «Сбросить», которая обнулит нынешнее значение.

Ток (i): А
Площадь (S): м2
Количество витков (n): витков
Длина (lср): м.
F: Ньютон

В калькуляторе для расчета электромагнитной силы используется такая формула:

Где

  • F – величина электромагнитной силы, создаваемой катушкой;
  • n – количество витков в этой катушке;
  • I – сила тока, протекающего по катушке;
  • m – магнитная постоянная;
  • S – величина площади поперечного сечения магнитопровода;
  • lср – величина зазора между элементами магнитной цепи.

Вышеприведенные расчеты применяются в случае выхода со строя катушки с магнитным сердечником, выполнявшей роль исполнительного органа какой-либо логической цепи, когда возникает вопрос о необходимости замены катушки или намотки новой. Калькулятор для расчета электромагнитной силы позволяет подбирать оптимальные параметры индуктивного элемента путем изменения каких-либо ее характеристик.
