Коммутационная аппаратура и аппаратура управления: что это такое, примеры, назначение

Коммутационная аппаратура и аппаратура управления (switchgear and controlgear) — это общий термин, охватывающий коммутационные устройства и их комбинацию с присоединенным оборудованием управления, измерения, защиты и регулирования, а также совокупности таких устройств и оборудования с взаимными соединениями, аксессуарами, оболочками и опорными конструкциями. (определение на основе ГОСТ IEC 60050-441-2015 [1]).

На мой взгляд, более понятное для читателя определение данного термина, которое не противоречит предыдущему, дал Харечко Ю.В. в своей книге [2]. Данное определение основано на ГОСТ Р МЭК 60050-826-2009.

« Коммутационная аппаратура и аппаратура управления — это электрическое оборудование, предназначенное для присоединения к электрическим цепям с целью выполнения следующих функций: защиты, управления, разъединения и коммутации. »

[2]

Примеры.

« Примеры коммутационной аппаратуры и аппаратуры управления, которую эксплуатируют квалифицированные и обычные лица, привел Харечко Ю.В. в своем словаре [2]:

К коммутационной аппаратуре и аппаратуре управления относят разнообразные коммутационные устройства, защитные устройства, устройства управления и др. Такими устройствами являются [2]:

  • автоматические выключатели и автоматические выключатели, управляемые дифференциальным током, со встроенной защитой от сверхтока (АВДТ), соответствующие требованиям ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006);
  • выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями, соответствующие требованиям ГОСТ IEC 60947-3-2016;
  • электромеханические контакторы и пускатели, соответствующие требованиям ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009);
  • коммутационная аппаратура и аппаратура управления, устройства срочного останова с функцией механического защелкивания, блоки зажимов для подключения проводников, а также измерительные приборы, устройства сигнализации и другое электрооборудование.

Поскольку перечисленная аппаратура не предназначена для эксплуатации обычными лицами, ее устанавливают в тех помещениях здания, куда имеют доступ только обученные и квалифицированные лица.

Обычные лица могут эксплуатировать коммутационную аппаратуру и аппаратуру управления так называемого бытового и аналогичного назначения. К такой аппаратуре относят [2]:

  • автоматические выключатели, соответствующие требованиям ГОСТ IEC 60898-1-2020 и ГОСТ Р МЭК 60898-2-2011;
  • автоматические выключатели, управляемые дифференциальным током, без встроенной защиты от сверхтока (ВДТ), соответствующие требованиям ГОСТ IEC 61008-1-2020;
  • автоматические выключатели, управляемые дифференциальным током, со встроенной защитой от сверхтока (АВДТ), соответствующие требованиям комплекса ГОСТ IEC 61009-1-2020;
  • электромеханические контакторы, соответствующие требованиям ГОСТ IEC 61095-2015;
  • переносные защитные устройства, управляемые дифференциальным током, без встроенной защиты от сверхтока, соответствующие требованиям ГОСТ 31603-2012 и другие устройства. »

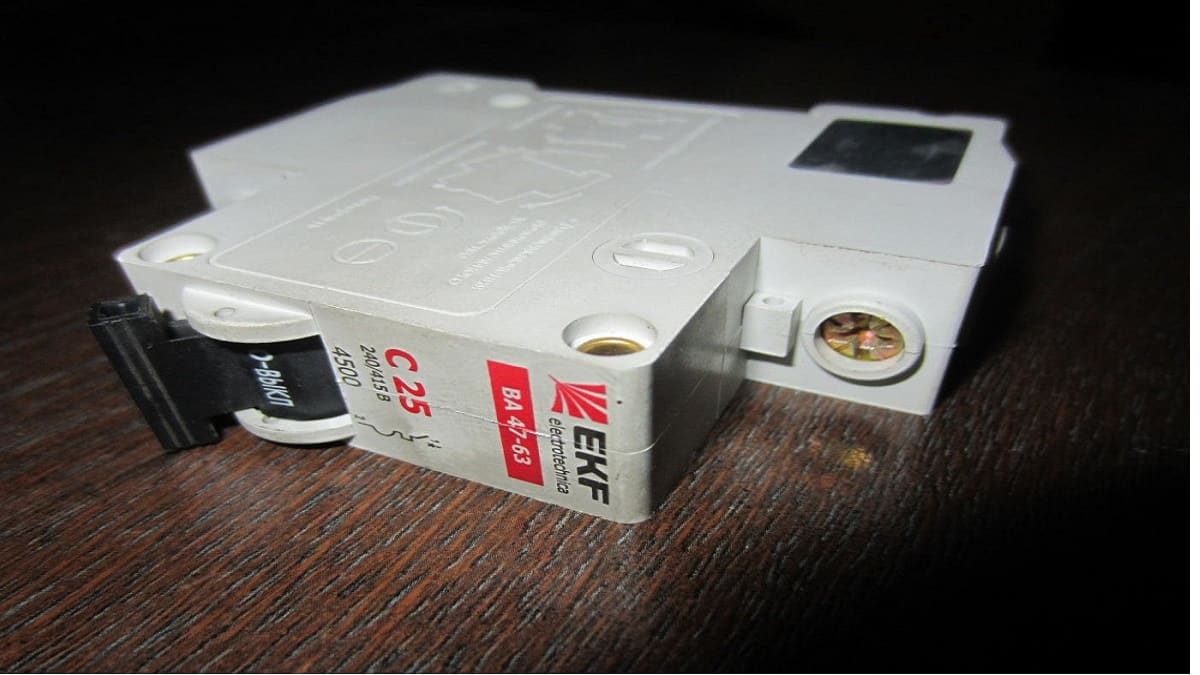

Автоматический выключатель на 25 ампер
Автоматический выключатель – пример коммутационной аппаратуры и аппаратуры управления

Назначение.

О назначении коммутационной аппаратуры и аппаратуры управления наиболее емко написал Харечко Ю.В. в своей книге [2]:

« Коммутационную аппаратуру и аппаратуру управления применяют во всех электроустановках зданий без исключений. Посредством этой аппаратуры осуществляют коммутацию электрических цепей, обеспечивают защиту от поражения электрическим током, выполняют защиту проводников от коротких замыканий и перегрузок, управляют функционированием электрооборудования, а также производят другие операции в электроустановках зданий. »

[2]

Список использованной литературы

  1. ГОСТ IEC 60050-441-2015
  2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;
