Как сделать лазерный уровень своими руками?

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Поэтому куда проще использовать лазерный уровень, единственным камнем преткновения становится его высокая стоимость, поэтому куда выгоднее становится собрать  лазерный уровень своими руками.

Виды лазерного уровня

В домашних условиях можно изготовить два типа устройств – вращающихся только в горизонтальной плоскости либо дающих разметку  и в горизонтальной, и в вертикальной плоскости одновременно. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий – крестом.

Способ №1. Лазерный уровень из указки и емкости с водой.

Это наиболее простой способ изготовить лазерный уровень своими руками, для нее вам понадобиться любая емкость, в которую можно налить воду до краев, чтобы в ней помещался кусок пенопласта. В качестве емкости можно взять любое ведро или кастрюлю, обрезать пластиковую баклажку. Также возьмите обычную лазерную указку с точечной насадкой, плоский кусок пенопласта с ровными поверхностями. В качестве крепления применяется кусочек пластилина, хомут или пластырь, если у вас ничего этого нет, можете использовать любой клей или герметик.

Лазерный уровень собирается в такой последовательности:

  1. Определились, где нужно делать разметку, предварительно установите пустую емкость на пол на нужной высоте. Если вы будете переносить наполненную водой кастрюлю, вода из нее разольется.
  2. После установки налейте в емкость до краев воду. Если емкость располагается на каком-либо предмете, используемом в качестве возвышения (стуле, коробке и т.д.), обеспечьте его устойчивое положение на полу или грунте. Иначе вам придется дожидаться угасания колебаний после каждого прикосновения к уровню.
  3. Прикрепите к пенопласту лазерную указку при помощи пластыря или хомута. При этом вам необходимо обеспечить наиболее плотное и ровное прилегание лазерного указателя к пенопласту. Поэтому если одной точки фиксации мало, прилепите его по всей длине. Если какой-то элемент выступает над всей поверхностью (насадка, пробка и т.д.) ее следует удалить или закрепить на пластилин.
  4. Включите лазерную указку и поместите лист пенопласта на поверхность воды. Самодельный лазерный уровень готов.

Для того чтобы воспользоваться таким устройством, поверните лазерную указку до нужной вам точки, сделайте отметку на стене. Для дальнейших отметок поворачивайте лазерный уровень вокруг оси в нужном вам направлении. На стене проставляйте отметки в соответствующих точках. Если вы рисуете линии, проставляйте ряд точек, которые потом можно будет соединить между собой.

Таким уровнем гораздо удобнее работать вдвоем, чтобы один человек управлял лазерной указкой, а второй делал отметки на стене. В отличии от классического пузырькового уровня, данный способ позволит сократить время на разметку комнаты в три раза. Недостатком такой модели лазерного уровня является низкая точность. Поэтому его применение целесообразно в тех ситуациях, когда нет надобности добиваться точности до миллиметра.

Способ №2. Самодельное устройство из указки и уровня.

Это более сложный вариант лазерного уровня, в сравнении с предыдущей моделью, но он позволяет настраивать куда более точные измерения.

Для этого вам понадобится:

  • обычная лазерная указка – можете не тратиться на дорогостоящие модели большой дальности, в них нет никакого смысла;
  • строительный уровень пузырькового типа – подберите модель небольшого размера на 20 – 30см;
  • регулируемая опора, которую можно вращать вокруг своей оси – идеальным вариантом будет тренога от старого стула или фотокамеры, но при отсутствии треноги используйте колышек круглой формы длиной 0,5 – 1 м и диаметром от 30 до 60 мм;
  • жесткая подставка, которую можно закрепить на колышке – подойдет ровный и гладкий лист фанеры, ДСП, МДФ;
  • кусочек резины для прокладки, крепежные хомуты и саморезы.
Схема лазерного уровня
Рис. 1: схема лазерного уровня

Посмотрите на рисунок 1, здесь представлена схема лазерного уровня, для его изготовления:

  1. Закрепите указку на пузырьковом уровне, для этого используйте хомуты в качестве зажимов, предварительно поместите между ними резинку в качестве прокладки.
  2. В данном случае используется деревянный колышек, поэтому его необходимо заострить с одной стороны настолько, чтобы можно было легко заглубить этот конец в грунт.
  3. С другой стороны колышка к плоской поверхности прикрутите лист фанеры при помощи самореза. Если другой конец колышка не достаточно ровный, его предварительно выравнивают ножовкой и напильником. Фанера должна располагаться под прямым углом, иначе точности измерений добиться не получиться.
  4. Установите колышек с подставкой в комнате и заглубите его до нужного вам уровня.
  5. Поставьте пузырьковый уровень с лазерной указкой на подставку. Теперь, при помощи пузырькового уровня, вы можете регулировать точность наносимых линий, просто наклоняя деревянный колышек в ту или иную сторону.

Эта модель обладает куда большей точностью в эксплуатации. Но для ее использования также понадобятся два человека, один из которых будет следить за нивелиром, а второй наносить разметку на стены.

Для проверки точности работы такого устройства необходимо вкрутить в подставку шуруп на уровне луча, отступить от стены на несколько метров и вкрутить в стену второй шуруп, в точке указки (рис. 2).

Проверка точности уровня
Рис. 2: проверка точности уровня

Если соединив эти шурупы профилем или доской вы получите правильный горизонт на пузырьковом уровне, то устройство работает точно. Если планку необходимо поднять вверх или опустить вниз, то и нивелир нужно переместить в том же направлении.

Способ №3. Изготовление крестообразного уровня с отвесом.

Этот способ актуален для тех работ, в которых вам нужно вести одновременную разметку и в горизонтальной и в вертикальной плоскости, причем достаточно продолжительное время или на постоянной основе. Так как процесс изготовления весьма трудоемкий.

Для этого вам понадобится:

  • Промышленный лазерный модуль мощностью на 5 мВт и напряжением питания 3 В. В комплекте к таким идут различные насадки, как на точку, так и на крест;
  • Аккумулятор или сменные батарейки на 3 В, если у вас есть блок питания, можно использовать его;
  • Металлические, пластиковые или деревянные пластины, шпильки для стяжки и саморезы для крепления, хомуты или изолента для фиксации;
  • Корпус для установки модуля, подшипник и соединительные провода.

Из инструментов для сборки вам понадобится ножовка, дрель, отвертка или шуруповерт, пассатижи. Самым важным свойством такого лазерного уровня является свободное подвешивание, как у маятника. Для этого он должен свободно перемещаться в двух горизонтальных плоскостях.

Для изготовления лазерного уровня:

  1. В металлическом листе толщиной, соизмеримой с шириной подшипника высверлите отверстие по диаметру подшипника (рис. 3);
    Выбор пластины для подшипника
    Рис. 3: выбор пластины для подшипника
  2. Вырежьте из металлической заготовки с отверстием хомут для подшипника, регулируемая конструкция позволит четко зафиксировать подшипник внутри;
    Вырежьте хомут
    Рис. 4: вырежьте хомут
  3. Лазерный модуль прикрепите к блоку питания с аккумулятором, в данном примере используется блок питания с подзарядным устройством (рис. 5),
    Прикрепите лазерный модуль
    Рис. 5: прикрепите лазерный модуль

если вы решили запитать другим способом этот пункт можете пропустить;

  1. Для крепления лазерного модуля используйте хомуты, дополнительно конструкцию можно закрепить изолентой;
    Дополнительно закрепить изолентой
    Рис. 6: дополнительно закрепить изолентой
  2. Аккумулятор и лазерный модуль соедините через кнопку, которую затем выведите на корпус;
    Соедините через кнопку
    Рис. 7. соедините через кнопку
  3. Подготовьте сам корпус, в данном примере используется пластиковая коробка, на этом этапе удалите с нее лишние элементы и проделайте отверстия для лазерного модуля в торце,

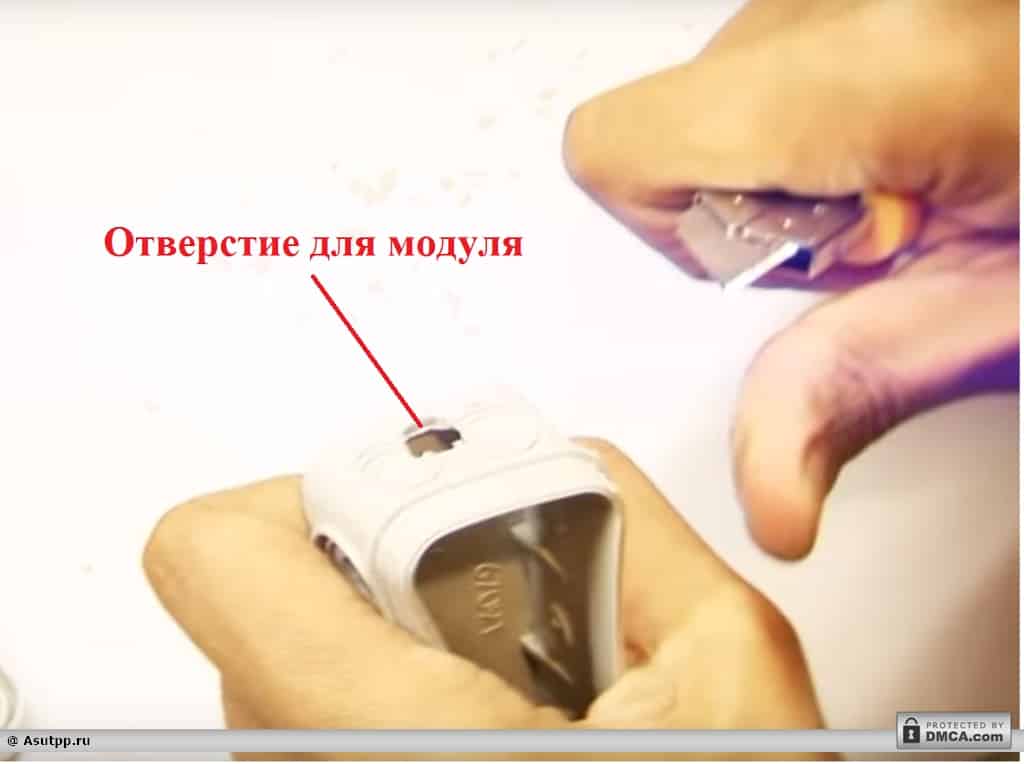

    Отверстие для модуля
    Рис. 8: отверстие для модуля

с противоположной стороны для подключения зарядного устройства и сверху для установки кнопки;

Отверстие для зарядного
Рис. 9: отверстие для зарядного
  1. Соберите из металлических пластин раму, в которой будет подвешиваться лазерный уровень, в данном примере для этой цели используются круглые стяжные болты;
    Соберите раму
    Рис. 10: соберите раму
  2. Для более устойчивого положения рамы используйте специальные самоклеющиеся упоры, которые можно приобрести в мебельном магазине или изготовить самому из кусочков резины;
    Приклейте упоры
    Рис. 11: приклейте упоры
  3. Для подвешивания корпуса к подшипнику соберите кронштейн, который затем прикрутите к крышке корпуса;
    Соберите и прикрепите кронштейн
    Рис. 12: соберите и прикрепите кронштейн
  4. Соберите всю конструкцию и проверьте ее работоспособность.
    Проверьте работоспособность
    Рис. 13: проверьте работоспособность
Пример разметки
Рис. 14: пример разметки

Данная модель является наиболее точной в работе и может полностью заменить лазерный уровень заводского производства. А за счет независимого источника питания и возможности подзаряжать его от сети он ничем не уступает заводским в эксплуатации.
