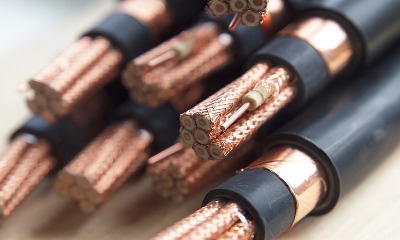

Основные характеристики и сфера применения медных кабелей сечением 10 мм2

Электроэнергия подается в здания и распределяется по потребительским точкам через провода, изолированные внутри, в крепкой оболочке снаружи.

Такая токопроводящая конструкция называется кабелем. Производители выпускают разные марки проводников тока, специалисты подбирают для электропроводки, подходящую по нагрузкам электросетей кабельную продукцию.

Подобные изделия сечением 10 мм² широко применяют при подключении передвижных и стационарных устройств, создают одно и трехфазные силовые или осветительные сети, подключают электроснабжение к жилым и производственным домам.

Что означает понятие сечения?

От качественного проводника зависит работоспособность электропроводки при подключении к электросетям зданий и сооружений разных назначений. На проводниковые изделия действуют разные факторы влияния, нагрузки от подключенного оборудования и электроприборов.

От сечения провода зависит:

• какое количество энергопотребителей он выдержит;
• сколько будет функционировать электропроводка без перегрева и короткого замыкания в цепи.

Электроэнергия подается на объект, затем распределяется по точкам потребления, на каждую ветвь действуют определенные нагрузки.

Основным параметром проводника служит его сечение, способное выдержать потребление энергии при подключении приборов к одной розетке.

Определить параметр сможет любой потребитель электроэнергии, если разрежет кабель, внутри находятся токопроводящие жилы. Так называют обычные медные провода. Нужно измерить диаметр каждой жилы, сложить, получится сечение проводника без слоя изоляции и оболочки.

При покупке медных проводников сечением 10мм², если требуется заменить старую проводку, нужно знать что такой продукт:

• обладает хорошей электропроводимостью;
• выдерживает большую мощность электросети;
• используют в строительстве, промышленности, жилых и производственных помещениях.

От диаметра проводов зависит скорость поступления энергии к бытовым и промышленным электроприемникам, а также защита линии электроснабжения от перегрева. Изолированный провод внутри оболочки нагревается из-за движения электронов. Причина температуры кабельного шланга выше допустимой происходит по причинам:

• сечение проводов не соответствует действующим нагрузкам, нужно подсчитать сколько оборудования питается от каждой токопроводящей ветки;
• только электросеть из медного кабеля соответствует требованиям по сопротивлению, при наличии алюминиевых материалов, такие участки нужно заменить;
• тип структуры из одиночного провода или свитый из нескольких проволок влияет на токовую пропускную способность, монопроводник нагревается меньше.

Следует учитывать метод электропроводки, при плотной укладке в трубах нагрев происходит сильнее по сравнению с рассредоточением в открытом пространстве. Поэтому рекомендуется в стенах проводку делать с 10мм² сечением. От изоляционного покрытия зависит срок службы линии электропередач.

Диэлектрик должен быть качественным, в этом случае он не разрушится при нагревании. При использовании в электро системе проводника с правильным сечением необходимо учитывать комплекс характеристик:

• температуру окружающей среды;
• электрозащиту – изделие не подключают к одному автомату, чтобы не перегрузить клеммы;
• количество потребителей электроэнергии в каждом помещении.

Пропускная способность кабельного изделия зависит от мощности энергопотребителей и токовых нагрузок, оказываемых на проводник.

Сфера применения

Широкое использование продукция с медными токопроводящими жилами, получила в электроснабжении жилых и коммерческих зданий. Высокая электропроводность медных жил позволяет передавать и распределять электроэнергию по точкам потребления с минимальной потерей энергоресурсов.

Гибкий и прочный проводник тока используют для промышленных целей, когда подключают производственные площади с мощным электрическим оборудованием. Сечение 10 мм в квадрате медного кабеля отлично подходит для подключения разных систем:

1. Автоматического управления – нагревательных, осветительных, вентиляционных. Проводник используют для обеспечения стабильного и безопасного электроснабжения разных систем на производстве, чем обеспечивают эффективную работу.
2. Охранной сигнализации, изделия прокладывают для передачи сигналов на датчики, камеры наблюдения. Медные жилы помехоустойчивы, обладают защитой от электромагнитного влияния, создают идеальные системы безопасности.

Кабельная продукция с медной токопроводящей жилой 10 мм²применяется в различных сферах жизнедеятельности человека благодаря:

• надежности;
• эффективности;
• способности к выдержке больших нагрузок.

Проводник широко используют для достижения различных электротехнических целей, выполнения задач в разных индустриальных областях – строительной, сельскохозяйственной, сталелитейной, нефтеперерабатывающей, транспортной.

Потребляемая мощность

Промышленные и бытовые объекты снабжают электроэнергией от генераторов по электрическим проводникам. Для этого переменный ток преобразуется, чтобы его можно было использовать в разном оборудовании и устройствах. Основным параметром электроэнергии служит напряжение сети, которое отражает разность потенциалов, измеряется в Вольтах.

К сети в 220 В подключают бытовые объекты для энергоснабжения, подключения освещения помещений, электроприборов в виде печей, утюгов, фенов, стиральных машин и прочего.

Напряжение 380 В применяют на производственных объектах, чтобы подключать к энергоресурсам мощное оборудование, производственные линии.

Распределение напряжение в электросетях происходит через трансформаторы и генераторы, которые обеспечивают эффективную работу энергопотребителей.

На потребляемую мощность кабеля влияет:

• количество токопроводящих жил;
• укладка кабеля под землей, в коробе или штробах;
• стабильность напряжения в сети;
• температура окружающей сети, где эксплуатируется проводник.

Для расчета общей мощности, действующей на сеть, выписывают все установленные электроприборы в доме. В сопроводительных документах бытового оборудования имеются ключевые характеристики, включая мощность. Параметры всех приборов суммируют и умножают на коэффициент одновременного включения устройств.

Все приборы в одно и то же время не включают, их задействуют по мере необходимости. Коэффициент одновременности позволяет определить среднее время работы бытового электрооборудования.

Для электроприборов потребители иногда указывают полную мощность прибора в единице измерения вольт-ампер – ВА. Этот параметр отражает величину потребления электроэнергии.

В Ваттах измеряют активную мощность устройства или, затрачиваемую энергию по своему назначению.

Сколько ампер держит?

Под токовой нагрузкой принимают величину тока, которую кабель пропускает в течение длительного периода. Для расчета используют мощность всего электрооборудования, сила тока высчитывается:

Для 220 В по формуле Y = R : (Q x cosϕ), где:

• Y – сила тока;
• R – мощность приборов;
• Q – напряжение сети;
• cosϕ – коэффициент мощности для бытовых приборов.

При электроснабжении от сети 380 В формула имеет вид, где:

• Y = R : (1.73 хQ x cosϕ), где:

Сечение токопроводящих жил находят из таблицы:

Допустимые токовые нагрузки кабеля с медными проводами и изоляцией из ПВХ пластиката может отличаться в зависимости от количества жил и способа проводки.

Следует учесть, что на электропроводку будут действовать разные по мощности электроприборы. К примеру, на кухне, это печь, духовка, холодильник, в гостиной телевизор, домашний кинотеатр, магнитофон, обогреватель, совершенно другие мощности, поэтому и проводники выбирают для каждой группы потребителей с разными характеристиками. Но через вход электроснабжения пройдет весь нагрузочный объем, поэтому вводный питающий кабель выбирают сечением 10 мм².

Разновидности проводов из меди

Производитель маркирует кабельную продукцию, а монтажники электропроводки считывают ключевые характеристики каждой торговой марки. Проводники отличаются

По количеству жил

Многожильные

Жила входит в состав проводника, может состоять из одной толстой проволоки или нескольких тонких. Через эти металлические части течет ток, наделяет проводник основной электропропускной характеристикой. Кабель с несколькими жилами называют многожильным, общую площадь сечения определяется по сумме диаметров, входящих в конструкцию проводов.

ПвВнг(А)-LS 4х10

Марку кабельной продукции ПвВнг(А)-LS 4х10 используют в качестве электроснабжения жилых, производственных зданий внутри и снаружи. Расшифровка маркировки:

• Пв – изоляция проводов сшитым полиэтиленом;
• Внг – LS – оболочка изготовлена из ПВХ пластиката пониженной горючести;
• (А) – высокий класс пожарной безопасности.
• 4х10 – количество медных жил сечением 10 мм².

Характеристики:

• тип – кабель силовой;
• наружный диаметр – 19.2 мм;
• токовые нагрузки в воздухе 72А, на земле 79А;
• допустимый ток при односекундном КЗ – 1.36 кА;
• радиус изгиба – 192 мм;
• эксплуатация в температурном диапазоне – -50^о-+50^оС;
• прокладка без подогрева – -15^оС;
• срок эксплуатации 30 лет.

Цена 1060р./м.

Одножильный

Проводник с одной жилой изготавливают по единому принципу с многожильным кабелем. В данном случае одну медную проволоку изолируют и заключают в качественную прочную оболочку, проводник может быть однопроволочной и многопроволочной жесткой структуры.

КГ-ХЛ 1х10 380/660-2 (м) Конкорд 116

Расшифровка марки:

• КГ – кабель гибкий;
• ХЛ – высокая холодостойкость:
• 1х10 – одна медная жила сечением 10 мм².

Кабель предназначен для соединения передвижных механизмов с электрической сетью. Медная многопроволочная жила диаметром 5.1 мм, диаметр проволок 0.41 мм. Конструкция кабельного изделия состоит из одной проволоки, изолированной резиной. Имеется внутренняя и внешняя резиновая оболочка. Поверх жилы обернута синтетическая пленка.

Технические характеристики:

• тип – кабель силовой гибкий;
• наружный диаметр – 9.9 мм;
• радиус изгиба –79.2 мм;
• эксплуатация в диапазоне температур – -60^о — +50^оС;
• растягивающие нагрузки – 19.9 Н;
• прокладка без нагрева при температуре 0^оС;
• срок эксплуатации 15 лет.

Цена 75р/м.

По типу изоляции

Надежность, прочность эксплуатационные характеристики обеспечивает медному кабелю качественная изоляция. К основным по популярности материалам относится изолятор:

1. Резиновый, естественного или синтетического происхождения. У резиновой изоляции имеется существенный недостаток, быстрый износ, негативное влияние на оболочку.
2. Сшитый полиэтилен имеет высокую стойкость к внешним влияющим факторам. Вулканизированный полиэтилен остается в неизменном состоянии под изменением температурных режимов, под влиянием химических веществ.
3. Изоляция из поливинилхлоридного пластиката самый популярный материал. Его качественные характеристики улучшают стабилизаторы и добавки, создают защиту оболочки и токопроводящим жилам, сохраняют гибкость, эластичность под действием температурных перепадов.
4. Фторопласт качественный материал, применяется для особых кабелей из-за высокой стоимости и трудной технологии изготовления. Надежная, прочная изоляция защищает проводник от механического и химического воздействия.

Диэлектрический слой выполняет основную задачу: изолировать токоведущую жилу от контакта с человеком. Изоляция позволяет размещать провода рядом, заключать в одну оболочку без коротких замыканий. Для каждого вида электропроводки используется отдельный изолятор – полимерный, поливинилхлоридный или резиновый.

Для бронированных изделий применяют многослойную изоляцию с внутренней оплеткой или стальной лентой. Такую кабельную продукцию прокладывают в кабельных сооружениях, траншеях с нестабильной почвой, при сооружении электролиний под дорожным полотном.

По виду самого провода

Широкий маркоразмерный ряд на рынке кабельной продукции позволяет сделать правильный выбор электропроводки на любом объекте. Ассортимент проводников тока разделен на основные группы в виде:

• силовых;
• контрольных;
• монтажных;
• сигнализационных;
• радиочастотных;
• монтажных.

В зависимости от сферы применения делают выбор проводника.

Силовые

Самая распространенная группа, это силовые кабели из серии ВВГ, расшифровка марки говорит, что проводник с ПВХ изоляцией и такой же оболочкой, без защитного покрова, где:

• ВВГп – проводник плоской формы с расположением токопроводящих жил в одной плоскости;
• ВВГз – продукт имеет заполнения между наружным и внутренним изоляционным слоем.

Марка ВБбШв – одно или многожильный кабель с многопроволочными жилами, обладает внешней и внутренней изоляцией из ПВХ пластиката, пустоты заполнены таким же материалом. Под оболочкой имеется стальная броня из тонких лент, намотанных внахлест. Конструкция помещена в шланг из ПВХ пластиката.

Отличие силового кабеля от обычного состоит в специальной разработке, изделия данного вида предназначены передавать и распределять электрическую энергию с высоким номинальным значением тока и напряжения.

Такие проводники обладают сечением от 10 мм², что обеспечивает им сопротивляемость к перегрузкам большой электрической мощности. Индексы в марке силовой продукции указывают на наличие особых свойств.

ВВГнг(А)-LS 3х10-0,66 (ож) круглый Монэл

Расшифровка маркировки:

• В – изоляция из ПВХ пластиката;
• В – виниловая оболочка;
• Г – проводник голый, нет защитного покрова;
• нг(А) – не распространяется горение при групповой проводке, высокий класс пожарной безопасности;
• LS – низкий показатель газовыделения.

Проводник предназначен для прокладки в воздухе и внутри помещений, в кабельных сооружениях, шахтах. Допускается эксплуатация в регионах с умеренным, холодным и тропическим климатом на суше и в водоемах.

Характеристики:

• тип – кабель силовой;
• количество жил – 3;
• сечение – 10 мм²;
• материал провода – медь;
• диаметр – 10 мм;
• длина – 10 м;
• максимальное напряжение – 660 В.

Цена 4543 руб.

Контрольные

Контрольные кабели применяют для присоединения электронной аппаратуры к энергоснабжению. С помощью подобного вида кабельной продукции подсоединяют контрольные и измерительные приборы, подключают распределительные устройства внутри и снаружи зданий.

Используют группу изделий в стационарном подключении технологического оборудования, прокладывают в различных видах помещений, используют для укладки коллекторы, туннели, траншеи и колодцы.

КГВВнг(А)-LS 5х10 ГОСТ

Марка предназначена для подключения силовых линий. Продукт высокоэластичный, обладает 5 классом гибкости. Задача проводника передавать сигналы о функциях подключенного оборудования.

Характеристики:

• тип – кабель контрольный силовой;
• исполнение жил – многопроволочная;
• материал – медная проволока;
• количество – 5;
• сечение – 10 мм²;
• изоляция из поливинилхлоридного пластиката;
• скрутка – повивная;
• оболочка – ПВХ пластикат;
• температурный режим эксплуатации – -50^о-+50^оС;
• допустимый радиус изгиба – -15^оС;
• климатическое исполнение – УХЛ 2-5;
• условия прокладки – внешняя, внутренняя, кабельные каналы.

Цена 646р/м.

Как выбрать необходимый?

Электропроводка проектируется на основании типа изделий с сечением токопроводящих жил, опираются на способ проводки. Для жилых помещений и общественных зданий применяют проводник с изолированными медными токопроводящими жилами, оптимальным вариантом будет сечение 10 мм². Основными критериями для выбора изделий служат:

• изоляция из резины, поливинилхлоридного пластиката, полиэтилена;
• материал оболочки;
• не распространение горения изоляции и обмотки;
• качество, количество медных проводов;
• гибкость проводника;
• форма конструкции – круглая, плоская;
• назначение проводки;
• работа под напряжением 220В или 380В;
• внешнее влияние – температура окружающей среды.

Продукт выбирают, опираясь на факторы:

• место проводки;
• способ монтажа;
• категорию помещения;
• напряжение сети.

Выбранный кабель должен быть:

• механически прочным;
• стойким к повышению температурных режимов;
• не перегреваться от нагрузок;
• выдерживать перепады напряжения сети.

В торговой точке необходимо изучить характеристики кабельной продукции, отсутствие повреждений на оболочке.

Лучшие производители, модели, средняя цена

Сарансккабель

Открылся в 1956 году, после распада СССР завод преобразовался в ООО, сохранил выпуск кабельной продукции высокого качества. В настоящее время производственные площади прошли через модернизацию, оснащение современным высокоточным оборудованием.

Номенклатура периодически расширяется. При изготовлении используются инновационные технологии. Кабель широко востребован в металлургической, сельскохозяйственной, транспортной отрасли.

4 x 10 мм², 40 м, марка КПСЭнг(А)-FRLSLTx

Расшифровка маркировки:

• КПС – кабель парной скрутки;
• Э – экранированный;
• FRLSLTx – оболочка полимерная, композитная из поливинилхлоридного пластиката;
• нг – не распространяет горение;
• (А) – категория высокой пожарной безопасности.

Характеристики:

• производитель – Сарансккабель;
• применение – в системах пожарной и охранной сигнализации;
• длина – 40м;
• тип – кабель силовой;
• сечение – 10 мм²;
• материал жилы – медь;
• структура – однопроволочная;
• максимальное напряжение – 300В;
• оболочка из ПВХ пластиката;
• контактный проводник – медная токопроводящая жила;
• экран – стальная лента
• изоляция из кремнийорганической резины.

Цена 627 р./м.

Томсккабель

Компания по производственным меркам молодое предприятие. Открытие произошло в 2000 году, постепенно торговая марка завода стала известна на рынке кабельной продукции широким ассортиментом и высокими эксплуатационными характеристиками. Номенклатура активно расширяется силовыми, контрольными кабелями различных марок.

Провод антенный RG6u CU, медный, длина 100м

Применение предусмотрено в качестве абонентского кабеля для создания сетей кабельного телевидения, систем видеонаблюдения, приема сигналов со спутников.

Характеристики:

• тип – кабель;
• назначение – антенный;
• материал жил – медь;
• сечение – 10 мм²;
• изоляция из вспененного полиэтилена;
• экран – фольга;
• длина – 100 м;
• оплетка из медной проволоки;
• эксплуатация внутри и снаружи помещений;
• внешняя оболочка из ПВХ пластиката.

Цена 3317 руб.

Агрокабель

Вначале обеспечивал кабельной продукцией сельскохозяйственные предприятия. Сейчас силовые кабели закупают все сферы индустрии – химические, нефтеперерабатывающие, авиационные предприятия. Ассортимент расширяется, компания продолжает свое развитие, заполняя рынок качественной кабельной продукцией.

ВВГнг (А)-LS 4х10,0ок(N, PE) — 0,66

ГОСТ 31996-2012, 15 м. Кабель изолирован ПВХ пластикатом, предназначен для передачи электросигналов и распределения энергоресурсов по точкам потребления. Кабельную продукцию данной марки производят для эксплуатации в кабельных сооружениях и помещениях разного назначения.

Характеристики:

• производитель – Агрокабель;
• тип – кабель;
• количество жил – 4;
• сечение – 10 мм²;
• длина – 15 м;
• диаметр проводника – 3.5 мм;
• вид кабеля – силовой;
• материал жилы – медь;
• применение внутреннее и наружное;
• минимальная температура эксплуатации – -50^оС;
• максимальный уровень эксплуатации – +50^оС;
• оболочка и изоляция из ПВХ пластиката;
• срок эксплуатации 20 лет.

Цена 11468 руб.

Ивановский кабельный завод

За годы своего существования прочно заявил потребителям о высоком качестве кабелей разных маркоразмеров. В настоящее время занимает лидирующие позиции на рынке. Завод имеет высокотехнологичное оснащение, профессиональную компетентную команду сотрудников.

КВВГнг (А)-LS 5х10 кабель ИвКЗ (Ивановский)

Модель изделия предназначена для эксплуатации в кабельных сооружениях, подсоединения измерительных приборов к источнику электроснабжения.

Коротко о товаре:

• тип – силовой кабель;
• вид – контрольный;
• длина – 10 м;
• количество жил – 5;
• материал – медь;
• сечение – 10 мм²;
• изоляция и оболочка из ПВХ пластиката.

Цена 1051 руб.

Спецкабель

Не имеет многовековой истории, но с 1997года выпускает кабель для Минобороны и специализированных предприятий, где предъявляются самые высокие требования, используют весь ассортимент огнестойких, высокочастотных более 600 марок кабельно-проводниковых изделий.

КПСВВКГнг (А)-LS 10x2x10

Расшифровка:

• КП – кабель пожарный;
• С – сигнализация;
• В – изоляция из ПВХ пластиката;
• В – виниловая оболочка;
• К — броня из стальных проволок;
• Г – нет защитного шланга;
• А – категория пожарной безопасности;
• нг LS – низкое дымо и газовыделение.

Кабель предназначен для эксплуатации внутри и снаружи помещений, применяется для прокладки во взрывоопасных зонах.

Характеристики:

• производитель – Спецкабель;
• количество жил – 20;
• сечение 10 мм²;
• материал жил – медь;
• изоляция – ПВХ;
• наружный диаметр – 24.6 мм;
• минимальный радиус изгиба – 246мм;
• рабочая температура – -40^оС — + 70^оС;
• типоразмер 10х2х10;
• срок эксплуатации – 25 лет.

Цена 1262 руб.

Особенности прокладки и эксплуатации

Кабель медный сечением 10 мм² укладывают, соблюдая определенные правила для гарантии надежности и безопасности эксплуатации. Монтажные работы выполняют поэтапно:

• подготавливают материалы с инструментами в виде кабельного ножа, отверток, пассатижей, климпера, изолирующей ленты;
• планируют маршрут проводки;
• устанавливают кабельную трассу, устанавливают кабельные лотки, каналы, трубы, через них будет проложен проводник;
• разрезают изделие на части, удаляют с мест стыковки оболочку;
• заземляют и подключают проводник;
• испытывают, проверяют кабельную сеть.

Монтаж выполняют после тщательной проверки продукции, чтобы своевременно выявить возможные дефекты, нарушения изоляции. Установка и эксплуатация линии осуществляется по требованиям и стандартам для обеспечения безопасной и надежной работы электроустановок. При отсутствии навыков в электропроводке обращаются к специалистам электрикам. Продукция должна быть защищена:

• проложена в защитных трубах или каналах, если монтаж осуществляется в местах с преградами;
• проводник и после проводки необходимо регулярно проверять, для обнаружения повреждений;
• при эксплуатации нужно исключить перегрузки линии.

Крепления выполняют специальными крепежными элементами. Концы изолируют, чтобы предотвратить короткое замыкание цепи.

Плюсы и минусы

Медный проводник обладает массой положительных свойств:

• пластичностью;
• гибкостью;
• универсальностью;
• коррозийной стойкостью;
• высокой электропроводимостью;
• не разрушается после многократных изгибов;
• долгим сроком эксплуатации без повреждений.

Минусом медных кабельных линий служит вес продукции, которая требует установки дополнительных опор для воздушной прокладки. Цена тоже неприятно удивляет. Но расходы окупаются продолжительным сроком службы без ремонтных работ.

Заключение

Огромный ассортимент на рынке одножильных и многожильных медных проводников позволяет эффективно применить внутреннюю или наружную электропроводку сечением 10мм². Для прессовки концов проводов применяют клещи и гильзы.

Следует учесть, что пайку осуществляют только для соединений одножильной продукции небольшого сечения. Обычные скрутки не рекомендуется делать, подобные соединения со временем ослабеют, сопротивление повысится, произойдет нагрев проводов. Электропроводку отлично, по правилам выполнит специалист электромонтажа.
