Все характеристики кабеля из меди с сечением 16 мм в квадрате, ТОП 5 производителей, средняя цена

Квартиры и производственные площадки заполнены бытовыми приборами и промышленным оборудованием. Все электрические устройства потребляют энергетические ресурсы, требуют организации правильного энергоснабжения. Электропроводку каждой группы монтируют в соответствии с нормами потребления, нагрузками, которые способен выдержать проводник тока.

При сооружении кабельной линии для распределения энергоресурсов важен правильный выбор сечения кабеля с учетом метода его прокладки, основных характеристик, которые влияют на работоспособность электропроводки в любом здании, снаружи или внутри, а также при подключении стационарных устройств, распределении электричества по ветвям и на на вводе электросети.

Понятие сечения у медных проводов

Электропроводка остается самым уязвимым местом в любом здании, подключенным к электроснабжению. Технологии развиваются, а ток для подпитки электроприборов по-прежнему поступает по проводам. Если подключен кабель маленького сечения, провод не выдержит действующих нагрузок.

Ток протекает по кабелю так же как вода по трубам, водонапорному шлангу. Если подать жидкость с напором больше положенного в огромном количестве, трубу даже крепкую и металлическую разорвет.

Кабель от чрезмерной нагрузки и скачков напряжения тоже выходит из строя. Только своеобразным способом. Энергия вначале поступает на ввод здания. Затем по распределительным щитам распределяется по комнатам. Для каждого помещения делают разводку по ветвям.

В квартире или производственном помещении действуют свои нагрузки. Внутри имеется розеточное подключение для присоединения промышленного оборудования к энергопитанию. Чтобы распределять электричество по точкам потребления существуют свои распределительные щиты.

В любом случае, на энергетическую линию действуют общие нагрузки, а в каждой отдельной комнате или производственном участке единовременные. Между ними существует, взаимовлияющая связь. В каждой ветви прокладывают проводник, который сможет выдержать нагрузки на данном участке, на ввод ставят кабель более мощный, так как ему предстоит обеспечить питанием все оборудование.

Ток протекает по проводам при включении, от интенсивности начинает нагревать проводник. Если площадь сечения маленькая, поднимается сопротивление вместе с активизацией мощности, что доказывает сильный нагрев проводов. Такое положение подтверждает, что нужно подбирать правильное сечение проводов с энергетической пропускной способностью.

Сечение кабеля подбирают, чтобы:

• толщина проводов внутри оболочки кабеля была достаточной, когда через него будет протекать ток, при этом нагрев проводника не превысит +60^о;
• напряжение не падало ниже допустимых значений, это важно при прокладке кабельных линий большой длины, через которые проходят большие токи;
• провода обеспечивали прочную электропроводку, дополнительную помощь оказывает качественная изоляция.

Бесперебойная работа электросистемы без риска возникновения пожара будет обеспечена, если перед электропроводкой рассчитать действующие нагрузки на кабель. Для этого определяют сечение проводов при энергоснабжении помещений. При этом воздействие сил на проводник отличаются по общей и отдельной мощности в каждом помещении, по токовым нагрузкам и напряжению.

Цели применения

Перед рассмотрением сферы применения кабельной продукции следует учесть различие между проводом и кабелем. Это не слова синонимы, а разные продукты, которые используют в электропроводке. Кабель отличается конструкцией, проводник обладает двухслойной изоляцией.

Первый слой покрывает токопроводящие жилы, второй закрывает пучок. Даже одножильный кабель имеет двойную изоляцию. Провода слабые конструктивно, обмотаны легким изоляционным материалом. Электрики не рекомендуют заменять проводку при ремонте или другой необходимости, проводами.

Эта продукция наделена слабой стойкостью к длительным нагревам, постоянным нагрузкам, у них большой процентом возгораемости. На рынке кабельной продукции огромный выбор изделий, это примерно 400 марок, среди них имеются разновидности около 4000.

На ввод квартиры или производственного помещения лучшим вариантом станет силовой кабель с медными токопроводящими жилами сечением 16 мм². Когда делают разводку по точкам потребления, сечение выбирают в зависимости загруженности мощным оборудованием.

Впрочем, силовые медные кабели довольно популярные изделия. Благодаря электротехнической меди достигается высокая проходимость тока. Кроме изоляции кабель защищен от негативных воздействий броней, экраном.

Марки многожильных бронированных кабелей:

• используют для подключения оборудования;
• создают электросети в сложных условиях эксплуатации.

Медный кабель сечением 16 мм² выбирают для монтажа в агрессивных средах, в местах, где действуют регулярные механические нагрузки. Проводку протягивают в земляных траншеях, прокладывают в туннелях и каналах, возле карьеров и железных дорог.

Через медный проводник сечением 16 мм2 передают электрическую энергию от распределительных устройств до потребителей стационарных или передвижных систем. Кабельная продукция с медными токопроводящими жилами 16мм² всегда требуется на промышленных и строительных объектах.

Проводники данного типа используют при обустройстве токопроводящих магистралей в строениях любого назначения – жилого, складского, промышленного и общественного.

Потребляемая мощность

Инженеры энергетики предлагают делать расчеты сечения для каждой комнаты, исходя из количества подключенных приборов в помещении. Мощность оборудования производители указывают в технических характеристиках, на бирках и даже на корпусе.

Практики энергопотребления давно все подсчитали, параметры с показателями собрали в таблицах. Очень удобно ими пользоваться, но общую мощность, установленных в квартире электроприборов придется выписать, чтобы узнать сечение кабеля на вводе и на каждой розетке с выключателями.

Следует еще воспользоваться коэффициентом одновременности, не все же устройства будут работать целый день, холодильник автоматически выключается при достижении границы похолодания, духовка отключается, если нагреется до +180 градусов, который установил повар. Пылесосом хозяйка пользуется в определенное время. На промышленном предприятии, станки тоже не работают непрерывно, бетономешалку строитель включает, когда у рабочих заканчивается раствор.

Для каждого подключения требуется своя марка с сечением проводника, который способен выдержать нагрузки. Строение конкретного кабеля можно увидеть и посчитать на его срезе. Внутри находится проволока, нужно высчитать суммарный диаметр проводов без оболочки и толщины изоляции.

При определении сечения для прокладки кабеля, придется подсчитать мощность устройств в конкретном помещении и умножить на коэффициент одновременности. На самом высоком уровне работы приборов, обычно одновременное включение не превысит 75% или 0.75. У потребителей установлены бытовые приборы с мощностью, которую создал производитель.

Сечение проводов 16 мм² в составе медного кабеля означает, что проводник выдержит включение бытовых приборов при напряжении сети 220 В до 18.7 кВт.

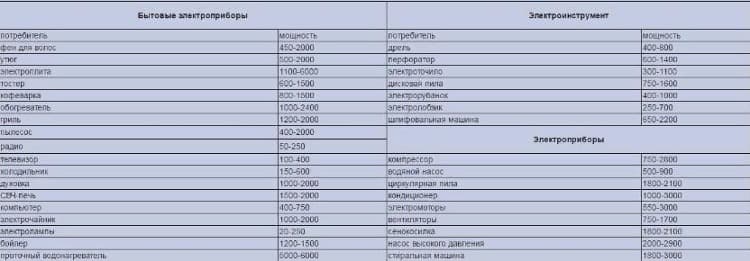

Примерные мощности разных инструментов выглядят следующим образом:

Зная общую мощность электрических устройств, подключенных к электропроводке, выбирают из таблицы сечение токопроводящих жил, учитывая напряжение в сети.

Следует принять во внимание, что электроснабжение обеспечивается с разным напряжением, подаваемым в сеть электричеством, которым подпитывает свои устройства. Для подачи энергии в жилые и офисные помещения, общественные здания используют напряжение 220В.

Этого достаточно, чтобы работали стандартные бытовые приборы. В продажу поступают мощные электрические печи, духовые шкафы, обогреватели, которые работают от однофазной сети, для чего подается напряжение 220В. Трехфазная система обеспечивает работоспособность электрических устройств напряжением 380В.

В основном, такую систему используют на промышленных объектах с подключением мощного оборудования. В частных домах тоже устанавливают новомодные электроприборы, с подпиткой от 380 В. Для таких случаев прокладывают отдельную линию или устанавливают для подключения трансформаторы.

Сколько ампер держит проводка?

Высокая электропроводимость сделала проводник с токопроводящими медными жилами востребованным продуктом на промышленных и жилых объектах. Проводник сечением 16 мм²способен выдержать токовую нагрузку с определенными условиями применения, которые установлены нормативными требованиями. На проводник воздействуют 2 фактора:

• уровень теплового нагрева, явление происходит при пропуске электротока через провод;
• падение напряжение – создаются разные значения между действующими нагрузками и источником поступления энергоресурсов.

Из таблицы видно, что проводник с медными жилами площадью 16 мм², держит ток 100А. Точную границу устанавливают в зависимости от показателей:

• длины кабеля;
• способа укладки;
• уровня охлаждения.

Электросеть изначально проектируют в соответствии с нормативными документами. При разработке проекта указывают требования к токовым нагрузкам для разных условий эксплуатации, касательно:

• температуры окружающей среды;
• сопротивления, которое увеличивается с длиной кабеля;
• сечения, этот параметр связан с проводимостью тока.

При соблюдении токовых нагрузок электрическая система будет работать без перегрева.

Виды

Характеристики у каждого маркоразмера медного кабеля разные.

По количеству жил

Одножильный

Кабельный продукт по своей структуре состоит из одного токопроводящего элемента, который в свою очередь может быть однопроволочным или многопроволочным. Состоять из тонких медных проволок, скрученных в единый жгут, который изолирован и помещен в оболочку.

Такой проводник используют в разводке энергоснабжения между точками потребления, в определенной ветви, где не требуется большее количество жил, при подключении розеток и выключателей. У одножильной кабельной продукции свои преимущества. Это жесткость проводника, скрутка легче поддается обжиму с клеммами, хорошо укладывается в штробы, короба, держат форму на месте проводки.

КГ 1х16

Конструкция кабеля состоит из медной токопроводящей жилы, сечением 16 мм²2, которая содержит большое количество тонких проволок высокого класса гибкости. Жила изолирована резиной РТИ-1,между изолятором и проводом имеется синтетическая пленка. Оболочка шланговая из каучуковой резины РШТ-2.

Характеристики:

• тип – кабель гибкий, силовой;
• срок службы 15 лет;
• наружный диаметр – 11.2 мм;
• активное сопротивление – 1.2 Ом/км;
• длительно-допустимая токовая нагрузка – 175 А;
• радиус изгиба – 89 мм;
• эксплуатация при диапазоне температур – -40- + 50^оС;
• растягивающие нагрузки – 19.8Н;
• допустимая температура нагрева – 75^оС.

Кабель предназначен для присоединения переносных устройств к электросетям. Используют для подключения к источнику энергии аппаратов сварки, бетономешалки, строительного оборудования.

Цена за метр 210 руб.

Многожильные

Кабели имеют в структуре от 2-х и более проводников. Изделие наделено пластичностью, гибкостью, легко укладывается в коммутационные коробки. Продукция обладает скин-эффектом, явление подразумевает неравномерное распределение тока в сечении.

Часть тока перемещается на поверхность проволоки. Так как площадь большая из-за большого количества проводов, то и электропроводимость больше, а нагревается кабель меньше. Применение многожильного кабеля широкое во всех сферах промышленности, поставляют электроэнергию на трансформаторы, распределяют по точкам потребления.

ППГнг(A)-HF 5х16

Расшифровка маркировки:

• ПП – изоляция с оболочкой из полимерной композиции;
• Г – голый провод без защитного покрова;
• нг(А) – горение не распространяется, пожаробезопасность категории А;
• HF – нет выделений продуктов горения;
• 5х16 – количество медных жил сечением 16 мм².

Предназначен проводник для прокладки в кабельных сооружениях, в жилых и общественных помещениях, для создания кабельных линий, сетей электроснабжения.

Характеристики:

• тип – кабель силовой;
• допустимые токовые нагрузки при воздушной проводке – 78А;
• при прокладке в земле – 95А;
• сопротивление изоляции – 5Мом;
• толщина изоляции 1 мм;
• материал жилы – медь;
• срок службы – 30 лет.

Цена 960р./м.

Типу изоляции

• Бумажную изоляцию, пропитанную минеральными маслами, постепенно заменил ПВХ пластикат.
• Используют в качестве изолятора токопроводящих жил, сырую резину. После технологической обработки, нагревании с вулканизацией вещество приобретает необходимые свойства.
• Для силовых кабелей применяют РТИ-1 с большим содержанием каучука.
• Широкое применение в изоляции получил полиэтилен, пластмассовые пластификаторы с добавлением стабилизаторов, которые обеспечивают стойкость перед негативными факторами влияния.

По функциональности

В ассортименте кабельной продукции находятся различные группы, которые объединяет определенная сфера применения. Так кабели:

1. Управления предназначены для присоединения разных датчиков с механическими устройствами, использования в коммутационных соединениях с аппаратами и оборудованием. Проводник прокладывают в траншеях, внутри и снаружи помещений.
2. Связи создают зоновые, внутрирайонные и внутригородские сети, прокладывают магистральные линии.
3. Информации организуют структурированные кабельные системы.
4. Подвижного состава соединяют оборудование в электропоездах, трамваях и троллейбуса.
5. Сигнализации используют для соединения с контрольными устройствами.

Силовой

Наиболее популярная группа в различных сферах деятельности, это силовые кабели. С помощью данного типа кабельных изделий подключают распределительные устройства, трансформаторные подстанции, создают электроснабжение промышленным и многоквартирным домам. Силовая продукция применяется для прокладки розеток, кабельных линий и сооружений.

ВБШвнг(А)-LS

Предназначение данной марки кабельной продукции в передаче и распределении электричества по стационарным установкам, прокладывании по объему нагрузки внутри и снаружи зданий, выполнять монтаж в кабельных сооружениях.

Характеристики:

• тип – кабель;
• вид – силовой, бронированный, бытовой;
• количество жил – 5;
• конструкция – однопроволочная;
• сечение – 16 мм²;
• применение внутреннее и наружное;
• материал оболочки – ПВХ;
• изоляция из поливинилхлоридного пластиката;
• радиус изгиба – 212 мм;
• рабочее напряжение до 660В;
• срок эксплуатации – 30 лет.

Цена 5141 руб.

Контрольные

Группа контрольных кабелей широко используется для подсоединения электрооборудования, распределительных приборов к электроснабжению. Прокладка изделий осуществляется в кабельных сооружениях, тоннелях, каналах, траншеях. Допускается проводка внутри с снаружи помещений.

КВВГнг(А)-LS 14х16, Кабэкс

Марку кабельной продукции прокладывают в помещениях, каналах, кабельных сооружениях. Характеристики:

• тип – силовой кабель;
• вид контрольный;
• длина – 5м;
• количество жил – 14;
• сечение – 16 мм²;
• оболочка и изоляция из ПВХ пластиката.

Цена 2764 руб.

Как сделать правильный выбор?

Медный проводник на практике показал, что производители улучшили его характеристики по гибкости и токовой проводимости. Разновидностей марок большое множество. Для выбора существуют стандартные критерии:

• предстоит определиться с местом проводки;
• по количеству жил, трехжильная продукция оптимальный вариант для разводки по точкам потребления;
• моножила в отличие от многопроволочной сохраняет сечение по длине;
• рекомендуется проверить наличие сертификата;
• для освещения большого сечения не требуется, на кухню с мощными приборами 16мм² подойдет;
• следует обращать внимание в маркировке наличие индексов, которые свидетельствуют о пожарной безопасности кабельной продукции.

Гостовский ВВГнг- LS 3х16 обладает необходимыми техническими свойствами для электропроводки в квартире, офисе. Каждый выбирает проводник по собственным потребностям и задачам, важно осмотреть продукцию перед покупкой.

Надежный производитель дает гарантию на срок эксплуатации, выпускает товар после тщательной проверки в лабораториях. На оболочке не должно быть никаких нарушений, а в сопроводительных документах представлены полные технические характеристики.

Надежные производители и цены на продукцию

Кавказкабель

Представитель старейшего и крупного предприятия по производству кабельной продукции. Сотрудники сохранили традицию, выпускают продукцию только высокого качества для широкого применения в разных отраслях. Коллектив совершенствует и расширяет продукцию. В ассортименте включено 800 наименований кабеля.

ВБШвнг(A)-LS-ХЛ

Марка кабельной продукции предназначена для эксплуатации в электросетях, для передачи и распространения электроэнергии в стационарных электроустановках.

Характеристики:

• производитель – Кавказкабель;
• исполнение КПП – круглое;
• материал жил – медные проволоки;
• структура – многопроволочная и однопроволочная;
• количество проводников – 5;
• сечение в мм² – 16;
• изоляция – ПВХ пластикат;
• скрутка – повивная;
• защитный покров – выпрессованный шланг;
• тип – БШвнг;
• броня – стальные оцинкованные ленты;
• климатическое исполнение – УХЛ, категория размещения 1.88;
• радиус изгиба – 7.5 наружных диаметров;
• особенности – не распространяет горение, высокий класс пожарной безопасности, пониженное дымо выделение;
• срок службы – 30 лет.

Цена 863 р./м.

ООО Камский кабель

Крупный производитель кабельно-проводниковой продукцией, обладатель полувековой истории, богат качественными поставками во все точки страны и за рубежом. Завод обладает мощной производственной базой, оснащенной современным оборудованием, имеет собственную лабораторию, испытательную базу, где разрабатывают новейший ассортимент высококачественной продукции в широком ассортименте.

КУГВнг(А)-LS 1×16 мм

Продукция предназначена для применения в электроустановках при прокладке различных электрических сетей, коммуникаций в трубах, коробах, кабельных лотках.

Расшифровка:

• КУ – кабель установочный;
• Г – гибкий;
• В – изоляция из поливинилхлорида;
• нг – не распространяет горение;
• LS – пониженное газовыделение.

Коротко о товаре:

• тип – кабель;
• материал жил – медь;
• количество жил –1;
• изоляция из поливинилхлоридного пластиката;
• температурный диапазон – -60^о -+60^оС;
• климатическое исполнение – УХЛ и Т2-4;
• срок службы – 15 лет.

Цена 142 руб.

Тверьэнергокабель

Занимает лидирующие позиции на рынке кабельной продукции как самое молодое предприятие, заявившее о себе товаром высокого качества. Каждый год завод выпускает 80км кабеля, в каталоге 5000 маркоразмеров, весь товар сертифицирован. Компания оснащена высокоточным оборудованием, в штате работают квалифицированные специалисты. Выпускают продукцию в продажу после тщательного контроля качества.

ВВГ 4х16 в АО Тверьэнергокабель

Силовая кабельная продукция предназначена для прокладки в кабельных сооружениях, внутри и снаружи производственных помещений.

Характеристики:

• тип – кабель силовой;
• код ОКП – 3533712700;
• срок эксплуатации – 30 лет;
• допустимая температура нагрева – +70^оС;
• предельная температура при КЗ – +160^оС;
• допустимый ток при КЗ – 1.74 кА;
• токовые нагрузки в воздухе – 78А;
• на земле – 94А;
• активное сопротивление – 1.16Ом/км.

Цена 1047 руб.

Электротехмаш

Находится на рынке кабельной продукции с 1995 года. В ассортименте компании 40000 востребованных маркоразмеров. В номенклатуре завода находятся силовые, контрольные кабели для различной прокладки. Компания продолжает свое развитие на основе инновационных технологий.

КВВГнг(А)-LS

Кабель предназначен для широкого применения для прокладки во внутренних электроустановках, в зданиях, кабельных сооружениях. Продукт позволяет присоединять к электрическим приборам, аппаратам, распределительным устройствам.

Расшифровка:

• К – контрольный;
• ВВ – винил-винил или поливинилхлоридная оболочка с изоляцией;
• Г – голый провод, нет защитного покрова;
• нг – не распространяет горение;
• (А)-LS – высокий класс пожарной безопасности с отсутствием газовыделения;
• 3х16 – количество токопроводящих жил с сечением 16 мм².

Характеристики:

• производитель – Электротехмаш;
• тип – кабель контрольный, силовой;
• радиус изгиба – 6 диаметров;
• допустимые усилия при протяжке – 50Н/мм²;
• класс пожарной безопасности – П16.8.2.5.4;
• срок службы – 15 лет;
• диапазон рабочих температур – от -50⁰до +50^оС;
• температура прокладки без подогрева – -15^оС.

Цена 225 руб.

Сибкабель

Одно из ведущих компаний, где производят кабельную продукцию для разных сфер деятельности в РФ. В 1941 году в Томск был эвакуирован завод из Москвы. В настоящее время предприятие продолжает свою деятельность на модернизированных производственных площадях с оснащением современным оборудованием. На заводе создано 5 цехов, расположенных на 60000м², где выпускают более 20000 марок кабелей.

КВППВ 3х16-0,66

В маркировке следующие обозначения:

• КВ – кабель водопогружной;
• ПП – изоляция из полиэтилена, двухслойная;
• В – внешний слой из ПВХ пластиката;
• 3 – количество токопроводящих жил;
• 16 – сечение проводников;
• 66 – расчетное напряжение в кВ.

Кабель предназначен для присоединения к электросетям водопогружных электродвигателей, которые работают в водной среде на глубине артезианских скважин в диапазоне рабочих температур -40^оС до +70^оС.

Характеристики:

• тип – кабель;
• производитель – Сибкабель;
• диаметр – 28 мм;
• сечение жилы – 16 мм²;
• материал жилы – медь;
• структура многопроволочная;
• изоляция – полиэтилен высокого давления;
• радиус изгиба – 10 внешних диаметров;
• период работоспособности – 6 лет;
• оболочка – ПВХ пластикат.

Цена 165 р./м.

Прокладки и эксплуатация

Электропроводка кабеля требует соблюдения последовательных действий:

1. подготовки места для создания электросистемы, определения оптимального пути прокладки, компоновки необходимых для работы инструментов и материалов;
2. выбора типа кабеля для решения необходимых задач;
3. учета необходимых ограничений по расстояниям, чтобы электромеханические помехи и прочие преграды не повлияли на эффективность работоспособности проводника;
4. изделие должно быть защищено от механических повреждений, необходимо подготовить для проводки кабельные лотки, каналы, чтобы предотвратить изломы, скручивания проводов;
5. для последующей настройки и обслуживания нужно промаркировать концы проводов яркими наклейками.

После проводки нужно все проверить, нельзя допустить малейших нарушений в изоляции, оплетке или оболочке. При эксплуатации необходимо регулярно проверять проводку, не допускать избыточную нагрузку линий, одновременным включением мощных электроприборов.

Плюсы и минусы

Проводник тока с медными жилами обладает особыми преимуществами при создании кабельных линий.

Главные плюсы:

• простой и быстрый монтаж, если доверить проводку специалисту;
• легкое обслуживание;
• эффективная электропроводимость;
• создание качественного энергоснабжения;
• долгий срок службы благодаря гибкости и пластичности проводника.

Отрицательных моментов мало, в основном они заключены в цене. Но качественный товар не может дешево стоить.

О выборе сечения кабеля видео:

Заключение

Широкий ассортимент кабельной продукции позволяет сделать правильный выбор. Ту марка медного кабеля сечением 16 мм², которая обеспечит надежное электроснабжение как жилого дома, так и офисного помещения.

Важно при выборе продукции изучить технические и эксплуатационные характеристики товара от надежного производителя, ознакомиться с сертификатами и гарантиями. Стоимость электропроводки с медными токопроводящими жилами с годами окупиться безупречным долгим сроком службы.
