Кабель 1х10 медный одножильный: что это за провод, виды, конструкция, требования по ГОСТ, характеристики, импортные аналоги, сфера применения, обзор брендов

фото 66278_12 Электроснабжение с правильной электропроводкой, внутри и снаружи здания, создает комфорт в жилых и производственных помещениях. Без подключения к электричеству не будут работать бытовые приборы, телевизоры и компьютеры.

На производстве, такая же ситуация. Для передачи и распределении электроэнергии по точкам потребления используют кабели. Узнать его назначение помогает маркировка. Существуют одножильные и многожильные кабели.

Маркированные медные кабели 1х10 не содержат буквы «А», что говорит о внутреннем медном проводнике, который широко применяется в разных сферах жизнедеятельности человека.

Значение маркировки у провода из меди

Буквы в маркировке кабельной продукции раскрывают, какого вида кабель перед покупателем или электриком для электрификации объекта. Эта информация важна сама по себе. Впереди в квартире или производственном цехе, офисе, к розеткам будут подключаться приборы, инструменты и оборудование.

Электросеть должна выдержать токовые нагрузки, перепады напряжения и прочие показатели в системе электросетей. Проводник тока должен быть безопасным, если на одну ветку подключить массу приборов, в лучшем случае сработает электросчетчик и, выбьет пробки.

Бывает, что и не могут распознать сверхсильное подключение для определенного участка. Допустим, для обогрева помещения стоит сильный электрообогреватель. Розетка будет медленно чернеть, обугливаться и в результате проводка «коротнет», с неблагоприятными последствиями. Провод начнет гореть, тушить пожар с подключенным током придется только опытным пожарным.

Для исключения ошибок в электропроводке, внутри помещения, на улице и от трансформатора проводят кабель. Если на оплетке стоит 1х10, это означает внутри кабеля только 1 проводник с медной проволокой сечением 10 мм².

Производитель на каждой модели кабельной продукции, на оболочке указывает типоразмер, а в сопроводительных документах предоставляет весь перечень технических характеристик. При условии, что его продукция изготовлена по отечественным и международным стандартам.

Рзновидности

фото 66278_13 В основном на производителя ложится обязанность изготавливать провода, кабели соответствующие техническим условиям, выпускать и поставлять кабельную продукцию после тщательной проверки качества и заявленных характеристик.

Основными регуляторами производства по общим техническим требованиям, служат различные ГОСТы:

31947-2012 – по кабелям, проводам, шнурам для электроустановок;
24334-2020 – для силовых проводников с нестандартной прокладкой;
31996-2012 – на силовую кабельную продукцию с пластмассовой изоляцией;
22483-2012 – на жилы токопроводящие;
18690-2012 – порядок маркировки кабелей, проводов;
31565-2012 – технические условия по пожарной безопасности.

Старые ГОСТы и технические условия подверглись серьезной модификации, но все равно за основу взяты прежние правила и требования с корректировкой в духе времени. В настоящий момент еще действует ГОСТ 7399-97, ТУ которого распространяется на медные проводники с поливинилхлоридной изоляцией.

Среди самых популярных медных кабелей 1х10, изготовленных в соответствии с требованиями государственных стандартов, проверены на качество, о чем имеются подтверждения в сертификатах на целый ряд кабельной продукции.

ВВГ

У силового кабеля ВВГ 1х10 внутри имеется 1 медная токопроводящая жила, сечение проводника 10 мм2. Вес кабельной продукции, наружный диаметр провода зависит от завода производителя.

Размерные параметры важны для правильного подбора к конкретной кабеленесущей системе. Расшифровка модели, указывает, что изготовлен продукт из медного провода. Электрики об ВВГ говорят, что это «винил-винил-голый». В действительности:

В – первая буква расшифровывается как виниловая изоляция;
В – вторая буква из аббревиатуры подтверждает, что оболочка тоже выполнена из поливинилхлоридного пластиката;
Г – отсутствует защитный покров;
1 – одна токопроводящая жила;
10 – сечение проволоки 10мм².

фото 66278_1
Конструктивные особенности кабеля данной марки:

в состав входит один медный проводник с поперечным сечением 10 мм²;
жила изготовлена из 1 круглой проволоки;
минимальный диаметр – 3.4 мм;
изоляция из мягкого термопластичного материала на основе ПВХ с номинальной толщиной 1мм и сопротивлением 7.1 Мом;
круглую форму кабелю обеспечивают, заполненные пластикатом промежутки;
толщина внутренней и наружной оболочки равна 1мм, выполнена из винилового пластиката.

Кабель предназначен, чтобы передавать и распределять электроэнергию между точками потребления.

ВВГнг

Силовая кабельная продукция, к примеру, марка ВВГнг 1х10 широко используется в электросетях. Кабели из данной группы имеют пластмассовую изоляцию, рассчитанную на эксплуатацию с номинальным напряжением 0.66-3 кВ. Расшифровка продукта аналогичная с прежним вариантом.

ВВ – поливинилхлоридные изоляция с оболочкой;
Г – голый проводник, нет защитной оплетки;
нг – не горит, не распространяет горение.
1х10 – одна медная токопроводящая жила с сечением 10 мм².

фото 66278_2
Только индекс «нг», указывает, что при возникновении пожарной опасности провод не будет поддерживать и распространять горение, так как обработан негорючими веществами. В конструкцию кабеля входит:

токопроводящая медная жила из круглой проволоки, диаметром 3.4 мм.;
поливинилхлоридная изоляция толщиной 1мм;
виниловый пластикат, заполняет пространство между изолированной жилой и формирует округлость кабеля;
номинальная толщина внутренней и внешней оболочки из винилового пластиката до 1.4 мм.

Кабель прокладывают, учитывая объем токовых нагрузок.

ВВГнг-ls

Силовой кабель, маркированный ВВГнг-ls 1х10 просто расшифровать:

ВВГ – виниловая изоляция и оболочка с отсутствием на них защитного покрова;
индекс «нг-ls» указывает на не распространение горения при пониженном газовыделении и отсутствующем задымлении.

Конструкция:

единственный токопроводящий провод диаметром 3.7мм с поперечным сечением 10 мм²;
поливинилхлоридная изоляция и оболочка толщиной 1.4 мм
пространство между жилой и оплеткой, заполнено виниловым пластикатом.

фото 66278_3
Материалы кабеля обработаны веществами, которые исключают задымление и горение.

ВВГнг-fris

Силовые кабели марки ВВГнг-fris 1х10 применяют в электроснабжении важных объектов, на АЭС, для подпитки насосов по тушению пожаров. Расшифровка:

В – виниловая изоляция;
В – оболочка из поливинилхлорида
Г – обмотка, не защищена покровом;
нг-fris – индексы, указывающие на негорючесть и огнестойкость.

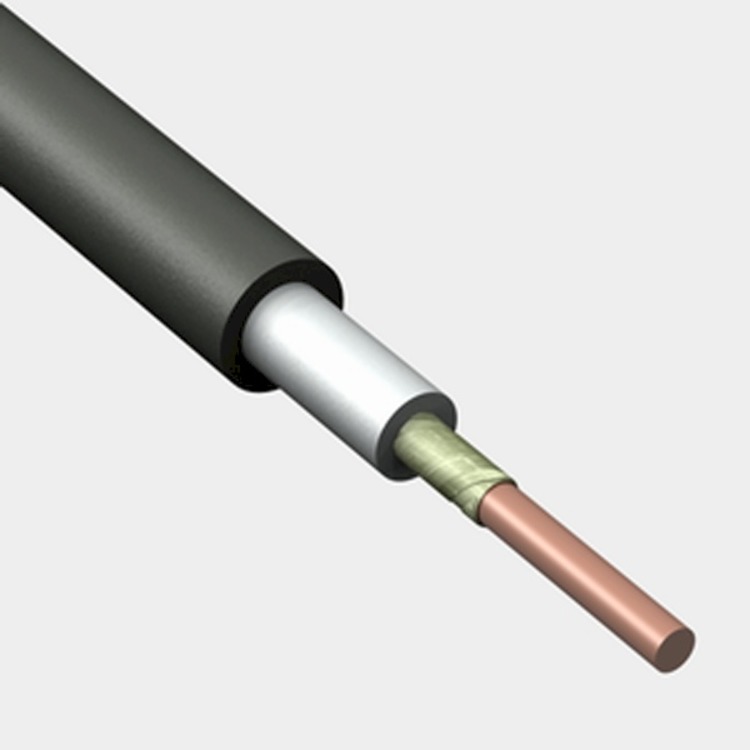

фото 66278_4

Конструкция кабеля состоит из токопроводящей медной жилы с площадью сечения 10 мм², поливинилхлоридного пластиката, который использовали на изоляцию и оболочку. Наружная оплетка состоит из материала с пониженной горючестью.

ВВГ-Пнг(А)

Силовой кабель широко используется для передачи и распространения электроснабжения. Расшифровка полностью совпадает с конструкцией проводника:

ВВ – винил-винил или поливинилхлоридная изоляция с оболочкой толщиной 1 мм
Г – отсутствует защитный покров
П – плоская жила;
нг – не распространяет горение
(А) – пожаробезопасность класса А.

фото 66278_5
Изоляция и оболочка обладают 12.5 Н/мм прочностью на разрыв. Состоит кабель из одной медной токопроводящей жилы, площадь сечения которой 10мм².

ВБбШв

Силовой кабель для большей надежности бронирован тонкими лентами. Об особенностях проводника рассказывает расшифровка аббревиатуры.

В – изоляция из винилового пластиката;
Б – броня из металлических лент;
б – указывает на отсутствие подушки;
Шв – оболочка из выпрессованного винилового шланга;

фото 66278_6
1х10 отражает, что в конструкцию входит 1 медная токопроводящая жила сечением 10 мм². Проволока изолирована поливинилхлоридным пластикатом, для броню использованы стальные ленты, кабель защищен шлангом, на изготовление выбран ПВХ пластикат.

КГ

Марка проводника КГ 1х10 расшифровывается – как:

К – кабель;
Г – гибкий;
1х10 – внутри находится одна медная жила, сечением 10 мм².

фото 66278_7
Конструкция кабельного продукта:

медная проволока диаметром 0.41 мм;
между токопроводящей жилой и изоляцией из термоэластопластата находится синтетическая пленка;
оболочка из полимера.

Кабель марки КГ1х10 используют для соединения передвижных устройств с электросетями.

КВВГ

Кабельная продукция из категории контрольных, не распространяет горение. Используют для распределения электроэнергии в электропроводке внутри и снаружи помещений. Аббревиатура расшифровывается:

К – контрольный;
ВВ – оболочка и изоляция из поливинилхлоридного пластиката;
Г – брони или покрова нет;
1 – кабель одножильный;
10 – сечение проводника.

фото 66278_8
В конструкцию входит:

медная проволока в качестве токопроводящей жилы;
изоляция из ПВХ пластиката;
виниловая оболочка.

Электропроводка возможна воздушная, наземная, в кабельных сооружениях.

КВВГэ

Контрольный с экраном кабель, имеет расшифровку аббревиатуры:

1х10 – кабель с одной жилой сечением 10 мм²;
К – контрольный;
ВВ – изоляция с оболочкой из винилового пластиката;
Г – не защищен покровом;
э – имеется экран.

фото 66278_9
Конструкция:

одна медная проволока; изоляция толщиной 0.6мм;
внутренняя и внешняя оболочка толщиной 1.5 мм;
экран из проволок диаметр=0.20мм.

Кабель получил широкое применение для соединения электроприборов с электрическими распределительными устройствами.

КВВБ

В маркировке отражены основные параметры контрольного кабеля. Расшифровка КВВБ 1х10:

К – кабель контрольный;
В – токопроводящая жила изолирована пластикатом;
В – оболочка изготовлена их поливинилхлоридного пластиката;
Б – броня, ленточная, стальная, оцинкованная;
1 – одножильный проводник;
10 – сечение проволоки.

фото 66278_10
Конструкция кабеля:

одна медная проволока;
ПВХ изоляция толщиной 0.6мм;
виниловая оболочка толщиной 1 мм;
подушка из битума и крепированной бумаги;
стальные ленты для брони толщиной 0.3мм;
наружный покров из битумного состава толщиной 2мм.

Кабель используют, чтобы подсоединять неподвижные электроприборы к электрическим распределительным устройствам.

Технические характеристики

Каждый кабель производитель наделяет массой технических характеристик, сравнить их основные параметры, можно из таблицы:

Наименование характеристик	ВВГ 1х10	ВВГнг-fris 1х10	ВБбШв 1х10;
Климатическое исполнение	УХЛ	УХЛ	УХЛ
Категории размещения	1.3.5	1-5	1.3.5
Эксплуатация при t	-50 — +50^оС	-50 — +50^оС	-50-+50^оС
Монтаж при t	-15^оС	-15^оС	От -15^оС
Радиус изгиба	55мм	56мм	88.2мм
Распространение горения	распространяется	Не распространяется	распространяется
При токах КЗ t	150^оС	160^оС	160^оС
Предельная t нагрева	100^оС	100^оС	95^оС
Наружный d	8.0 мм	8.0 мм	12.6 мм
ОКП	353371600	353371600	3533713100
Пожарная безопасность класса	1.6.8.2.5.4	П1.6.8.2.5.4.	01.8.2.5.4.
Срок службы	30 лет	30лет	30 лет
Токовые нагрузки
Проводка в земле	92А	93А	83 А
Прокладка на воздухе	77А	78А	68А
1 сек. КЗ	1.07 кА	1.09 кА	1.08кА
Активное сопротивление жилы	1.9 Ом/км	1.8 Ом/км	1.84 Ом/км
Максимальная мощность
220В проводка в земле	15кВт	16кВт	19 кВт
220В воздушная прокладка	12.9 кВт	13.5 кВт	14кВт
380В прокладка в земле	34кВт	33.5кВт	35кВт
На воздухе	30кВт	23.4 кВт	29кВт

Зарубежные аналоги

Отечественные марки кабеля	Импортные заменители
ВВГ, ВВГнг	NYY-J, NYY-O 0,6/1 kV CYKY — 0.6/1 kV
КВВГэ	(N)YM(St)
ВБбШв	YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV

Правила и условия использования

Значимым условием для электропроводки служит сечение проводника. В ПУЭ указаны правила выбора изделий с учетом нормальных и послеаварийных режимов, производитель, маркируя продукт, гарантирует, что параметры соответствуют государственным стандартам, указывает, на какие допустимые токи рассчитано кабельная продукция.

Электропроводка внутри здания зависит от параметров:

температурного режима в окружающей среде;
метода монтажа;
взаимовлияния соседских электро цепей.

В обязательном порядке монтаж кабеля ведется с учетом, окружающей температуры, проложенных в одной плоскости других кабелей. Между проводами должно быть расстояние не менее 10 см. Эксплуатация кабельных изделий должна быть только при полной их исправности.
фото 66278_11

Обязательно делают расчет количества подключенных приборов, оборудования, чтобы проводник выдерживал нагрузку без замыкания цепи и выбитых пробок.

Где применение запрещено или не рекомендуется?

Производители кабельной продукции маркируют свои изделия не для красоты. Чтобы пользователь электропроводки смог выбрать нужный типоразмер. Если владелец предприятия или дома, не разбирается в подобном типе товаров, должен доверить работу специалистам электромонтажникам.

Кабельную продукцию с параметрами 1х10 запрещено по ПЭУ:

прокладывать в местах, не предусмотренных для данной марки;
перегружать сеть нагрузками, включать одновременно мощные электроприборы, электропечи, микроволновки, электрочайники;
укладывать рядом с зарослями, фундаментом, водоемами, близко к грунтовой воде;
использовать при поврежденной оболочке, изоляции.

Если счетчик выбивает пробки, это первый звонок, что с проводкой неладно. С перегрузкой в сети или прочими неисправностями, сможет разобраться только специалист, электрик.

Плюсы и минусы

Медные проводники по многим параметрам обладает преимуществами в отношении к алюминиевым проводам.

Плюсы кабельных изделий 1х10:

медную проволоку можно сгибать без угрозы перелома;
высокая работоспособность кабельных линий;
ремонтопригодность;
пластичность и устойчивость меди
низкий параметр сопротивления медных токопроводящих жил.

Минусы:

высокая стоимость, заменить проводку выльется в значительные затраты;
вес на 1 м длины большой, при воздушной проводке, придется устанавливать дополнительные опорные конструкции.

Монтаж кабельных линий рекомендуется доверять только специалистам. Электроснабжение опасная сфера индустрии из-за поражения током, возникновения пожаров.

Лучшие производители

Рыбинсккабель

Российский производитель Рыбинсккабель специализируется на изготовлении кабельной продукции. Компания напрямую снабжает промышленные предприятия, строительные объекты, марками тех кабелей, которые требуются для конкретного случая.

Сварочный КГ-1 х 10

Изг. по ТУ.

Краткое описание:

назначение товара – кабель сварочный
оболочка и изоляция резиновые;
радиус изгиба 8 диаметров;
диапазон температур – -40^о— + 50⁰С;
серия КГ 1х10;
сечение проволоки 10мм²;
токопроводящая жила медная, в количестве 1 шт
вес 197 кг/км;
сварочный ток 100А.

фото 66278_15
Цена 125 р./м.

ТД Эксперт-Кабель

Специализируется на производстве, продаже кабельной продукции разных типоразмеров. Производственные площади предприятия оснащены высокоточным оборудованием, применяют инновационные технологии. Производитель выпускает изделия высокого качества, сертификатами подтверждает соответствие техническим условиям.

ВВГ 1х10

Характеристики:

силовой кабель предназначен для передачи и распределения электроэнергии в стационарные установки, проведения электропроводки для электроснабжения объекта;
материал жилы – медная проволока;
количество жил –1;
сечение – 10мм²;
изоляция ПВХ пластикат;
оболочка из поливинилхлорида;
скрутка повивная;
климатическое исполнение УХЛ1,5;
радиус изгиба 10 наружных диаметров;
срок службы 30 лет;
класс пожарной опасности –01.8.2.5.4.
диапазон температур для эксплуатации -50^о-+50^оС.

фото 66278_16
Цена 110р./м.

Подольскабель

Предлагает клиентам кабельную продукцию с высокими качественными и эксплуатационными характеристиками.

ВБбШв Подольсккабель

Кабель ВБбШв Подольсккабель 1×10 40м ГОСТ 31996-2012 029420466-40». Товар предназначен для подключения к электроснабжению разные по статусу здания. Допускается проводка в земле и по воздуху.
