Медный одножильный гибкий кабель 1х16

Предприятия, специализированного направления, выпускают разные виды кабелей, проводов, специфического назначения для решения производственных задач.

Медные кабели 1х16 производят и маркируют в соответствии с государственными стандартами, техническими условиями.

Кабель в сборке, это одножильная или многожильная изолированная конструкция в единой оболочке. В некоторых марках поверхность проводника защищает от повреждений броня из тонких стальных листов. Часть информации из технических характеристик проводника раскрывает его маркировка.

Какое значение имеют цифры в маркировке провода?

Производитель на поверхности оплетки ставит маркировку. Набор букв говорит о материале изоляции и оболочке на проводах. Если конструкция состоит из алюминиевой проволоки, стоит буква «А», ее отсутствие говорит о наличии медного проводника.

Цифры 1х16 отражают, что кабель одножильный с сечением 16 мм². Это значение площади провода в поперечном разрезе. Параметр отражает, какие допустимые нагрузки, силы тока может выдержать проводник. Специалисты составили таблицы с данными, где учтены условия эксплуатации кабелей с максимально допустимыми токами.

На приборах и оборудовании для подключения к электроснабжению тоже указывают, при какой мощности и, под каким напряжением они работают. В зависимости от назначения объекта, подключаемого к электросетям, выбирают кабель для электропроводки, который выдержит нагрузки без негативных последствий.

Мощность энергопотребителя и напряжение сети должны быть сопоставимы с диаметром жилы, обычно кабель выбирают с запасом, так как будет подключаться новая техника, нагрузки возрастут.

Разновидности

Кабельная промышленность выпускает проводники тока разного назначения. Кабели распределены по категориям, пользователи выбирают продукцию для выполнения определенных задач:

• распределения электроснабжения;
• передачи электроэнергии;
• получения информации;
• обеспечения связи.

Кабельная продукция разных видов, отличается конструкцией, материалами изготовления, характеристиками. Кабели используют, чтобы контролировать рабочее состояние, подключенного к электроснабжению оборудования, распределяют и доставляют энергию потребителям, с учетом напряжения и тока сети.

Пользователи электроснабжения и электрики для монтажа электросетей выбирают кабельный вариант с учетом условий эксплуатации, качества продукции – надежной и безопасной. Производители выпускают электротехнический товар, соблюдая технические условия государственных стандартов.

Номер ГОСТ	Область применения
31947-2012	Действие стандарта распространяется на кабели, применяемые в электроустановках, проводке электросетей
31996-2012	ТУ на силовую кабельную продукцию с пластиковой изоляцией
22483-2021	Производство медных гибких жил для одножильных проводников
31565-2012	Регулирует классами пожарной опасности
24334-2020	Токопроводящие медные жилы для огнестойких изделий

Государственные стандарты устанавливают нормы токовых нагрузок, регулируют обеспечение пожаробезопасности, нормируют уровень маркировки, упаковки, транспортировки каждого вида кабельной продукции.

КГ

Марка изделия КГ 1х16 принадлежит к силовому проводнику, используемому в электропроводке. В качестве изолятора для жилы применяют стойкую к внешним факторам резину. Кабель данной маркировки необходим на объекте, где невозможно подключить постоянную сеть. Такие условия возникают при строительстве и ремонте зданий и сооружений.

Маркировка раскрывает информацию:

• кабель – К;
• гибкий – Г;
• количество проводов – 1;
• площадь сечения – 16мм².

Конструкция многослойная:

• медная проволока с тонким напылением олова и свинца;
• полимерная пленка, чтобы резина не слипалась;
• резиновый изолятор со специфической монохромной окраской;
• разделительная пленка из полимера или талька для препятствия слипания компонентов;
• для оболочки применяется шланговая холодостойкая или антисептированная резина в зависимости от климатических зон.

Одножильный кабель может быть изготовлен с покрытием, заменяющим все слои, изоляционную защиту наносят на сердечник.

КОГ

Проводник предназначен для применения с номинальным переменным напряжением 220В и постоянным – 700В при длительно допустимых токовых нагрузках 195А.

Торговая марка КОГ1 1х16 в аббревиатуре предоставляет сведения:

• кабельная продукция – К;
• особая изгибаемость с высокой гибкостью – ОГ;
• класс эластичности – 1;
• всего токопроводящих жил – 1;
• площадь сечения проволоки в мм² – 16.

Конструкция изделия состоит из компонентов:

• медной токопроводящей жилы;
• разделительного слоя из полиэтилентерефталатной пленки;
• изоляции из специальной резины;
• оболочки в виде резинового шланга.

Срок службы подобного типа проводников всего 4 года, производители дают гарантию на 6-12 месяцев.

КПГ

Силовой кабель марки КПГ 1х16 используют в одиночной электропроводке, прокладывают в кабельных сооружениях, подключают к электроснабжению производственные помещения.

Из маркировки узнают:

• кабельный продукт – К;
• повышенная гибкая эластичность – ПГ;
• одна токонесущая жила – 1;
• площадь сечения проволоки в разрезе – 16мм².

В конструкцию кабеля входят элементы:

• одна медная жила;
• изоляционная резина;
• шланговый каучук для оболочки;
• полиэтиленовая пленка в качестве разделительной обмотки.

Повышенная гибкость медного кабеля расширила сферы применения изделия, электропроводку осуществляют на суше и воде.

КРПТ

Кабельный продукт КРПТ 1х16 снят с производства, но не из продажи. Полным аналогом данной продукции является КГ с такими же свойствами, что и у КРПТ. Кабель по-прежнему в ходу для подвижных соединений кранов, тельферов, подключения передвижного оборудования, устройств, разного уровня цепей, сварочных аппаратов.

Маркировка КРПТ 1х16 раскрывает сведения:

• кабель – К;
• резиновая оболочка с изоляцией – Р;
• переносной тип – П;
• тяжелый – Т;
• токопроводящий проводник в единственном количестве –1;
• сечение в мм² – 16.

Конструкция простая. Для гибких изделий не используют алюминиевую проволоку, только медную, потому что материал не ломается при изгибах. Кабельный продукт содержит компоненты:

• медную многопроволочную круглую жилу;
• изоляцию и оболочку из резины толщиной 1.2мм;
• разделительный слой из полиэтиленовой пленки.

Марку КРПТ 1х16 производят по индивидуальным заказам.

КГтп-ХЛ

Продукция с маркировкой КГтп-ХЛ 1х16 указывает на сведения:

• КГ – кабель гибкий;
• тп – наличие изоляции и оболочки из материала термоэластопласт;
• ХЛ – холодостойкость;
• 1 – одножильное изделие;
• 16 – поперечное сечение проводника.

Конструкция состоит из элементов:

• одной медной токопроводящей жилы с диаметром проволоки 0.41мм;
• вес меди на каждый метр проводника 0.135 кг;
• синтетической пленки;
• изоляции;
• второй синтетической пленки;
• термопластичной оболочки.

Широкое применение проводники данной модификации получили в подключении переносного и передвижного оборудования к электросетям, кроме подъемно-транспортного.

ВРГ

Изделие используют в неподвижной прокладке электросетей, рассчитанных под напряжение 660В.

Аббревиатура марки ВРГ 1х16 обладает расшифровкой:

• отсутствие буквы «А» говорит о наличии медной жилы;
• В – на оболочку использован поливинилхлоридный пластикат;
• Р – изолирован проводник резиной;
• Г – нет защитного покрова;
• 1 – одна токопроводящая жила;
• 16 – сечение проводника.

Конструкция состоит из компонентов:

• медной проволоки;
• резиновой изоляции;
• виниловой оболочки;
• наружного покрова из стекловолокна, пропитанного битумом.

Электротехнический продукт обладает наружным диаметром 9.9мм, при воздушной проводке допускаются токовые нагрузки 75А.

ВВГ

Силовой проводник весит 213кг/км, имеет наружный диаметр 9.7мм. Точность параметров зависит от ТУ производителя. Продают изделия, намотанные на барабаны, продукцию с проводником сечением 16мм²сматывают в бухты. В маркировке ВВГ 1х16 заключены ключевые сведения:

• В – виниловая изоляция;
• В – поливинилхлоридная оболочка;
• Г – провод голый, отсутствует защитный покров;
• 1 – с одной жилой;
• 16 – размер поперечного сечения проводника.

Конструкция электротехнического изделия состоит из компонентов:

• одной жилы, скрутка может состоять из 6 медных проволок, диаметром 5.2мм;
• изоляции из винилового пластиката толщиной 1мм;
• ПВХ вещества, которым заполняют свободные места и формируют округлость;
• внутри и снаружи 2-е оболочки, толщиной 1-1.5мм.

Через силовой кабель передают и распределяют электроэнергию на стационарные электротехнические установки.

ВВГнг

Технические и электрические характеристики кабеля позволяют эксплуатировать проводник в электросетях при подключении эстакад, галерей, кабельных сооружений. Марка ВВГнг 1х16 обладает информацией:

• ВВ – изоляция и оболочка из термопластичного ПВХ материала;
• Г – на оболочке нет защитного покрова;
• нг – не распространяет горение:
• 1 – количество жил
• 16 – поперечное сечение проводника.

В конструкцию входят компоненты:

• медная жила, в виде скрутки из 6-ти проволок, диаметром 5.2мм;
• изоляции из ПВХ пластиката номинальной толщиной 1 мм;
• виниловый заполнитель для промежутков
• внутренняя обмотка толщиной 1мм;
• внешняя оплетка – толщиной 1.5мм.

Материалы в производстве использованы с пониженной горючестью.

ВБбШв

Силовой кабель широко применяется в подключении электрооборудования в прокладке электросетей внутри и снаружи здания, прокладывают в кабельных сооружениях, в воздухе и в земле. Аббревиатура марки ВБбШв 1х16 указывает на информацию:

• одна медная токопроводящая жила сечением 16мм², так как в маркировке отсутствует буква «А»;
• В – виниловый пластикат взят для изоляции;
• Б – броня изготовлена из ленточной оцинкованной стали;
• б – подушки под броней нет;
• Шв – составляющие компоненты заключены в шланг из выпрессованного ПВХ.

Конструктивный состав элементов:

• токопроводящая жила скручена из 6 медных проволок;
• диаметр скрутки 5.2 мм;
• изоляция из винилового пластиката толщиной 1 мм;
• заполнители промежутков из ПВХ;
• внутренняя оплетка с номинальной толщиной 1мм;
• броня стальная, толщина ленты 0.3мм;
• внешняя оболочка в виде защитного шланга толщиной 1.8мм.

Кабель предназначен для эксплуатации в электросетях при одиночной прокладке в кабельных сооружениях.

ВБбШвнг-LS

Силовой кабель с высокими эксплуатационными и качественными характеристиками широко применяется в различных сферах жизнедеятельности человека. Аббревиатура марки ВБбШвнг-LS 1х16, раскрывает:

• В – поливинилхлоридная изоляция;
• Б – бронь из стальных, оцинкованных лент;
• б – броня без подушки;
• Шв – шланг из винилового пластиката;
• нг – не горит;
• LS – пониженное дымо и газовыделение;
• 1 – количество медных жил;
• 16 площадь сечения проводника.

В конструкцию входят элементы, которые отражены в маркировке:

• токопроводящая жила из одной медной проволоки диаметром 3.4мм;
• ПВХ изоляция с низким уровнем пожароопасности;
• внутренняя оболочка;
• броня;
• выпрессованный шланг.

Эксплуатация кабеля допустима в кабельных сооружениях взрывоопасных зон.

Полный состав технических характеристик можно сравнить:

Характеристики	КГтп-ХЛ 1х16	ВВГнг 1х16	ВБбШвнг-LS 1х16
Климатическое исполнение	УХЛ,Т	УХЛ	УХТ
Категории регионов по размещению	1-5	1-5	1.2.3.5.
Температурный диапазон эксплуатации	-60оС — +50оС	-50оС — +50оС	-50оС — +50оС
Монтаж при t	-15оС	-15оС	-15оС
Изгиб до радиуса	88мм	67.9мм	98.7 мм
Усилие на растяжение	19.8Н/мм2		10Н/мм
Распространение горения	Не распространяется	Не распространяется	Не распространяется
При КЗ t	150оС	160оС	160оС
Предельный нагрев до t	80оС	95оС	100оС
Наружный диаметр	11мм	9.7мм	14.1 мм
ОКП	3544640400	3533713600	3533713700
Пожарная безопасность	02.8.2.5.4	П16.8.2.5.4.	П16.8.2.2.2.
Срок эксплуатации	20 лет	30 лет	30 лет
Токовые нагрузки
Прокладка в земле	175А	105 А	107А
На воздухе	166А	88А	89А
Мощность
220В при земляной прокладке	90кВт	16.1кВт	20кВт
Воздушная проводка	80кВт	14кВт	15 кВт
380В проводка в земле	109кВт	34кВт	36 кВт
На воздухе	89кВт	24.1кВт	30 кВт
1 секундное КЗ		1.75 кА	1.74 кА
Активное сопротивление	1.2Ом/км	1.5 Ом/км	1.2 ом/км

Импортные аналоги

Отечественный кабель	Импортный аналог
КГ	H07RN-F
ВВГ	NYY-J, NYY-O 0,6/1 kV CYKY — 0.6/1 kV
ВБбШвнг-LS	Cu/ PVC /STA/ PVC 3 kV

Правила по эксплуатации

Общие правила применения кабельной продукции вне зависимости от марки:

• в прокладке используют только целый, не поврежденный кабель;
• прокладывают продукцию в кабельных сооружениях, которая рассчитана на предполагаемые нагрузки;
• в обязательном порядке учитывают материал проводника, количество жил и сечение проволоки.

Контактные соединения кабелей и проводов выполняют в соответствии со стандартами и техническими условиями, оставляют при монтаже запас проводника для повторного соединения. Места стыковой должны быть в свободной доступности. Одножильные изделия соединяют специальными зажимами.

Электропроводку выполняют в температурных режимах, предусмотренными техническими характеристиками для конкретной марки проводника. При эксплуатации кабельной линии проводят регулярные проверки на цельность внешней оболочки и всей конструкции продукции. Прокладка кабеля с оболочкой в стенах, перегородках и перекрытиях осуществляется в отфактурованный проем, используя специальные проходы.

Когда применение запрещено?

Существуют правила ПЭУ, которые нарушать не рекомендуется:

• прокладывать силовые и информационные кабели в одном пучке без разделительных перегородок;
• расстояние между проводниками осуществлять без учета проектных данных;
• короба с кабелями прокладывать в местах, где скапливается влага;
• выполнять монтаж кабельной продукции с поврежденной оболочкой;
• перегружать токовыми нагрузками, не предусмотренными для конкретного типа изделия.

Запрещено эксплуатировать электропроводку при обнаружении:

• запаха гари;
• оплавленной изоляции;
• потемнения верхней обмотки;
• трещин.

Силовые кабели рассчитаны на определенные нагрузки, нельзя без учета данного параметра включать в одно время мощные приборы и оборудование.

С полным сводом правил можно ознакомиться здесь.

Плюсы и минусы

Изделия с медными токопроводящими жилами, используют для передачи и распределения электроэнергии, опираясь на их положительные характеристики:

• большую электрическую проводимость;
• высокие эксплуатационные свойства;
• длительный срок эксплуатации;
• высокую прочность на излом;
• эластичность, эксплуатируют без поломок после многократного сгибания;
• стойкость перед окислением;
• коррозийная устойчивость;
• широкий ассортимент выбора нужных типоразмеров;
• ударопрочность.

Минус медного кабеля в его высокой стоимости и весе.

Обзор производителией

Камский кабель

Крупный российский производитель, компания «Камский кабель», выпускает качественную продукцию, снабжает проводниками электроэнергии объекты строительства, промышленности.

ВВГнг(А)-LS 1х16-0,66 (мк), (изол-бел)

Силовой провод в ПВХ изоляции. Коротко о товаре:

• тип – силовой кабель;
• вид – ВВГнг(А)-LS;
• количество жил –1;
• сечение – 16мм²;
• изоляция и оболочка из ПВХ пластиката;
• назначение для электропроводки, передачи и распределении электроэнергии.

Цена 3857 руб. за бухту длиной 15м.

Электрокабель

Производство, открытое на основе Кольчугинского завода, продвигала кабельную продукцию на российском рынке и в странах СНГ.

Здесь производят продукцию в соответствии с российскими стандартами для основных потребителей:

• нефтедобывающей отрасли;
• машиностроения и металлургии;
• строительства.

Сварочный, КГ

1х16 мм² многопроволочный 5 метров

Изделие принадлежит к категории сварочной кабельной продукции из серии КГтп-ХЛ 1х16мм². Предназначен проводник для подпитки переносного оборудования и электроинструментов – бетономешалок, электроподъемных устройств, электрогенераторов, сварочных аппаратов, строительных и бытовых приборов.

Характеристики товара:

• тип – кабельное изделие;
• маркировка – КГтп-ХЛ;
• вид – кабель силовой;
• жила – одна медная;
• сечение – 16мм²;
• оболочка и изоляция из термоэластопласта;
• диапазон рабочих температур – -60-+50 °С.

Стоимость бухты 1136 руб.

Москабельмет

Занимает топовую позицию на российском рынке кабельной продукции. Производственные площади оснащены современным оборудованием, на заводе используют инновационные технологии.

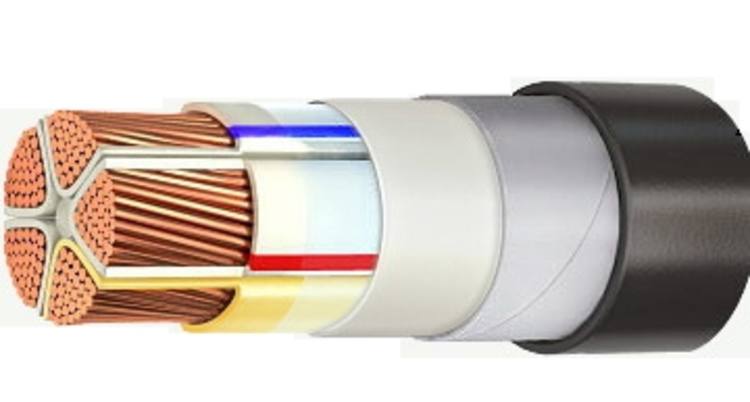

Бронированный ВБШвнг(A)-LS 1х16 мм², 1м

Коротко о товаре:

• тип – кабель силовой бронированный;
• маркировка – ВБШвнг(A)-LS
• количество жил –1;
• сечение – 16мм²;
• материал проводника – медь;
• оболочка и изоляция из ПВХ пластиката;
• радиус изгиба – 94.5 мм;
• диапазон рабочих температур – -50^оС – +50^оС;
• применение наружное;
• срок службы 30 лет;
• особенности – броня из стальной оцинкованной ленты.

Цена 1020 руб.

Заключение

Электротехнические изделия серьезный товар, при выборе следует обращать на рейтинг производителя. Только надежные компании смогут предоставить качественную, безопасную, с высокими эксплуатационными характеристиками, кабельную продукцию.

Медный кабель 1х16 нужно покупать с необходимыми сертификатами, изготовленный в соответствии с российскими и международными стандартами. На рынке, широкий ассортимент товаров, выбор будет правильным, если его доверить специалистам, после обследования объекта для подключения к электросетям.
