Провод одножильный медный 4 мм: значение маркировки 1х4, виды, технические характеристики, правила использования, импортные аналоги, обзор производителей

фото 66437_11 Электроснабжение промышленных и бытовых объектов выполняется с помощью проводов и кабелей.

По внешнему виду даже специалистам трудно разобраться с их назначением, так как выпускают много разновидностей проводников тока с разными техническими характеристиками.

Только медных кабелей 1х4 существует десятки видов. Чтобы монтажники и ремонтники электропроводки не путались в выборе изделия, производители на обшивку наносят маркировку в виде специального шифра.

Что означают в маркировке цифры?

К источникам электроэнергии подключают на объекте электропотребления разное количество приборов, оборудования. Чтобы электропроводка выдержала нагрузку, мастер выбирает подходящий по конструкции проводник. Это определенного вида оболочка, изоляция проводов, напряжение.

Производители выпускают кабель с отличительными признаками:

по материалам токопроводящих жил и изоляции;
с броней и небронированные;
с наружной оболочкой или в защитном шланге;
с наличием экрана и без него;
не распространяющие горение с повышенной огнестойкостью;
с круглым или плоским поперечным сечение кабеля.

Вся информация о виде кабеля, характеристиках закодирована буквами и цифрами. В маркировке указаны параметры:

материал оплетки с количеством жил;
вид изоляции;
площадь сечения проводов для определения внутреннего сопротивления.

Буквы раскрывают характеристики изделия, какого вида изоляция:

двойная;
однослойная;
оголенная;
экранированная;
негорючая.

По первой букве А определяют, что жилы в кабеле алюминиевые, отсутствие символа говорит о медном проводнике.

Цифрами производитель отражает, под каким предельным напряжением работает кабель, площадь сечения проводов.

Если на обшивке стоит цифровая спецификация 1х4, расшифровка означает, что это одножильный медный кабель с сечением проволоки 4мм².

Основные виды 1х4 из меди

Электротехническую продукцию изготавливают по государственным нормам и стандартам. Регулируют производство кабелей ряд нормативов, технических условий, производят в соответствии с ГОСТами:

151150-69 – исполнение для климатических районов;
23286-78 – нормы толщин изоляции и оболочек;
18690-2012 – маркировка продукта;
22483-2012 – требования к электрическому сопротивлению проводника;
31996-2012 – кабельная продукция с медными жилами и поливинилхлоридной оболочкой, изоляцией из полимерных композиций или сшитого полиэтилена;
Р 55647-2018 – стандарт действует на медные контактные провода;
31947-2012 – распространяется на изготовление медной проволоки для кабелей с сечением проводов в диапазоне 0.75-50 мм²;
24334-2020 – производство проводников для силового кабеля;
31565-2012 – соответствие изделия пожарной безопасности.

На основании правил и условий, изложенных в ГОСТах, производитель выпускает кабельную продукцию, каждый вид которой полностью соответствует тому стандарту, который требуется для конкретного использования в электропроводке.

ВВГ

Марка ВВГ 1х4 принадлежит к категории силового кабеля, оснащенного медной жилой, изолированной ПВХ материалом, заключенной в поливинилхлоридную оболочку.

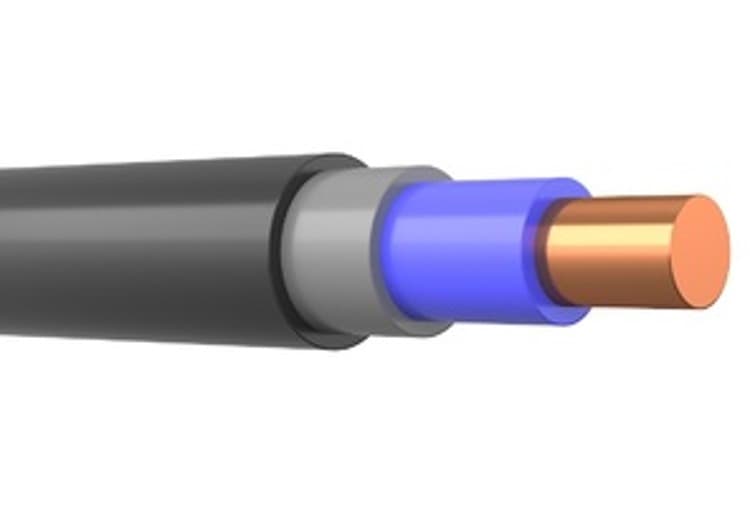

фото 66437_1
Силовой проводник предназначен для передачи 3-х фазного тока от распределительного щита, который принимает и распределяет энергию по зданию промышленного предприятия, коммунального объекта к потребителю электроэнергии. Расшифровка модели ВВГ 1х4:

В – виниловая оболочка;
В – изоляция из поливинилхлоридного пластиката;
Г – провод голый, отсутствует защитный слой;
1 – одна токопроводящая жила;
4 – использован провод сечением 4 мм в квадрате.

Кабель ВВГ самый безопасный проводник для подключения к энергоснабжению жилых домов и распределения энергии по точкам потребления.

Конструкция кабеля:

в одной медной токопроводящей жиле 1 круглая проволока диаметром 2.4 мм с электрическим сопротивлением 4.81 Ом;
вес меди на 1 метр жилы 0.034 кг;
изоляция из ПВХ пластиката с номинальной толщиной 1мм;
придают округлость кабелю заполнением промежутков поливинилхлоридным пластикатом или резиновой смесью;
толщина внутренней оболочки равна 1мм, наружный слой – 1.4 мм;

Тип силового кабеля предназначен передавать и распределять электроэнергию в стационарном электротехническом оборудовании с номинальным переменным напряжением 1 кВ и частотой 50 Гц.

ВВГнг

Электротехническое изделие марки ВВГнг 1х4 принадлежит к разновидности силового кабеля. Где при изготовлении изоляционного слоя использованы специальные добавки, которые не дают распространяться горению в экстремальных ситуациях. Если проводка осуществляется в кабельных сооружениях, такой кабель можно прокладывать в одном канале без гофры.
фото 66437_2
Расшифровка модели ВВГнг 1х4:

ВВ – винил-винил или изоляция с оболочкой изготовлены из поливинилхлоридного пластиката;
Г – провод голый, нет внешней брони и дополнительных защитных слоев;
нг – материал изоляции негорючий;
1х4 – одножильный кабель с сечением проволоки 4 мм².

Проводник тока работает при номинальном переменном напряжении 0.66-1 кВ. Вес продукта, наружный диаметр зависит от технических условий, которых придерживаются конкретные производители. В продажу кабель поступает намотанным на барабан, длиной 450 м.

Изделие марки ВВГнг 1х4 отличается простой конструкцией в составе основных материалов:

одной медной проволоки сечением 4 мм²;
токопроводящая жила диаметром 2.4 мм, обладает электрическим сопротивлением 4.61 Ом на 1км при t=20^оС, задействовано меди на 1м провода 0.034 кг;
толщина изоляции 1мм;
пространства между компонентами заполнены пластикатом;
толщина внутренней (1мм) и внешней оболочки (1.4 мм) в сумме равна 2.4 мм.

Материал на изоляцию и оплетку использован с пониженной горючестью. Через проводник передают и распределяют электроэнергию по стационарным электротехническим установкам.

ВВГнг hf

Разновидность силового кабеля под маркой ВВГнг hf указывает на особое изготовление продукта. Добавки в изоляционный материал и обработка специальными веществами оболочки, не дают распространяться горению. Если возникнет ситуация с возгоранием объекта, продукты горения не выделяют ядовитых веществ.
фото 66437_3
Расшифровка аббревиатуры ВВГнг hf 1х4:

ВВ– на изготовление оболочки с изоляцией использован виниловый пластикат;
Г – проводник оголен, без защитного покрова;
нг – материал не поддерживает горение;
hf – составляющие элементы не содержат галогенов;
1х4 – одна жила обладает сечением 4 мм².

Безопасный кабель с высокими эксплуатационными характеристиками расширяет сферу применения продукта. Проводник укладывают для электроснабжения медицинских, детских, образовательных учреждений.

Конструкция кабеля отличается материалами с пониженной пожароопасностью, может эксплуатироваться на АЭС. Силовой кабель состоит из одной токопроводящей медной жилы, на производство которой использована медь высокого качества, гибкостью 1-2 класса.

Проводник тока укладывают для электроснабжения объектов, расположенных в климатических условиях УХЛ с категорией размещения 3,5. Силовой кабель обладает расчетной массой 90, 6 кг/км, максимальным наружным диаметром 8.5 мм и минимальным радиусом изгиба 42.8мм.

ВВГнг LS

Кабель силовой марки ВВГнг LS 1х4 рассчитан для работы с напряжением 0.66-1 кВ, является однопроволочным продуктом, внутренняя и внешняя оболочка которого не распространяет горение. Широко используется для прокладки в жилых и промышленных помещениях, в пожароопасных сооружениях, на объектах атомной энергетики.
фото 66437_4
Расшифровка маркировки:

ВВ – оболочка с изоляцией изготовлена их пластиката поливинилхлорида;
Г – провод голый без брони;
нг – пластикат не горит;
LS – при тлении материал выделяет пониженное количество дыма;
1х4 – одножильное изделие оснащено проводом сечением 4 мм².

Конструктивные особенности:

для производства использована одна проволока диаметром 2.4 мм с электросопротивлением на 1км 4.6 Ом;
в качестве изоляции взят поливинилхлоридный пластикат, промежутки заполнены ПВХ пониженной горючести;
есть внутренняя и внешняя оболочка из винилового пластиката, общей толщиной 2.4 мм.

Через кабель передают электроэнергию, проводник укладывают в кабельных сооружениях, учитывают объем горючих нагрузок.

ВВГнг – frls

Высокие эксплуатационные и качественные характеристики силового кабеля марки ВВГнг – frls 1х4 широко расширили область применения проводника. Изделия используют для передачи и распределения электроэнергии в жилых, коммерческих, промышленных помещениях, на атомных станциях, поставляют энергию на экспорт.

Аббревиатура расшифровывается, как:

ВВ – винил-винил, оболочка с изоляцией из термопластичного материала, полученного путем переработки поливинилхлорида;
Г – отсутствует защитный покров;
нг – не горит;
fr – обладает высокой огнестойкостью;
ls – низкий показатель по выделению газа и дыма при возгорании.

Особенности конструкции:

состоит из одной медной токопроводящей жилы;
обмотка обладает термическим барьером из слюдосодержащих лент;
ПВХ пластикат использован в качестве изоляции с пониженной пожароопасностью.

Предназначение: для монтажа в кабельных сооружениях, включая взрывоопасные зоны.

ВБбШв

Кабельная продукция марки ВБбШв 1х4 широко используется для передачи и распределения электроэнергии в регионах, где климат умеренный, холодный и тропический. Кабель предназначен для эксплуатации в реках, озерах и на суше. Проводник прокладывают в земле, в сухих и влажных помещениях, в кабельных каналах.
фото 66437_6
Расшифровка аббревиатуры ВБбШв 1х4:

В – виниловая изоляция;
Б – наличие тонкой стальной брони;
б – отсутствие подушки под броней;
Шв – конструктивные элементы помещены в выпрессованный шланг;
1х4 – единственная токопроводящая жила обладает сечением 4 мм².

В конструктивный состав входят компоненты:

медная проволока;
поливинилхлоридный пластикат для изоляции;
стальные ленты для брони;
ПВХ ленты для обмотки;
полиэтилентерефталатная пленка для оплетки;
шланг из поливинилхлоридного пластиката.

Нагрев токопроводящей жилы допускается в пределах + 70^оС.

ВБбШвнг

Маркировка ВБбШвнг 1х4 указывает категорию силового кабеля бронированного стальными лентами. Большой срок эксплуатации, технические характеристики позволяют прокладывать кабель в земле на глубине 0.7м, в кабельных сооружениях, в наклонных и горизонтальных трассах.
фото 66437_9
Расшифровка марки ВБбШвнг 1х4:

в аббревиатуре отсутствует А, что подтверждает наличие медной токопроводящей жилы;
В – виниловая изоляция из ПВХ пластиката;
Б – броня стальная в виде тонких лент;
б – отсутствует подушка;
Шв – конструкция защищена выпрессованным шлангом;
нг – не горит и не распространяет горение;
1х4 – одножильный продукт с площадью сечения провода 4 мм².

Срок эксплуатации кабеля 30 лет в температурном диапазоне от -50^о до + 50^оС. Прокладку кабеля выполняют без дополнительного нагревания при -15^о.

Конструкция изделия стандартная:

одна медная проволока диаметром 2.4 мм;
поливинилхлоридная изоляция толщиной 1 мм;
заполнение промежутков между конструктивными элементами ПВХ пластикатом;
внутренняя оплетка из ПВХ;
шланг из термопластичного материала.

Все элементы кабеля обладают пониженной горючестью.

КГ

Марку КГ 1х4, кабеля силового с резиновой изоляцией, применяют для подсоединения к электросетям различного оборудования. К примеру, в сварочном аппарате. А также для подключения механизмов к передвижным источникам электроэнергии. Срок службы продукта примерно 10 лет.
фото 66437_7
Расшифровка:

К – кабель;
Г – гибкий;
1х4 – одножильный, сечением 4 мм².

Конструкция изделия состоит из элементов:

одной медной проволоки диметром 0.31 мм;
синтетической пленки;
изоляции из полимерного материала;
второй синтетической пленки;
оболочки из термоэластопласта.

При монтаже допускается радиус изгиба 59.8 мм. Устойчивость перед влиянием влажности окружающей среды 98%, допустимая растягивающая нагрузка на 1мм²=19.8Н.

КГН

Силовой кабель марки КГН 1х4 выпускают для подсоединения передвижного оборудования к электросетям. Широкое применение продукт получил в сельском хозяйстве благодаря свой стойкости к смазочным маслам.
фото 66437_8

Расшифровка маркировки:

КГ – кабель гибкий;
Н – резиновая маслостойкая оболочка не поддерживает горения;
1 – количество жил;
4 – сечение проволоки в мм².

В конструкцию входят элементы:

1 медная проволока в качестве токопроводящей жилы;
ПЭТ-Э – синтетическая пленка;
резиновая изоляция из натурального каучука толщиной 1мм;
второй слой синтетической пленки;
резиновая оплетка, не распространяющая горение.

Материалы, используемые в изготовлении с добавками, которые исключают распространение и поддержку горения.

КГВВ

Кабельный продукт КГВВ 1х4 применяют в фиксированном монтаже силовой цепи на станке и механизме. При наличии нулевой жилы можно прокладывать кабель в воздушном пространстве и кабельном сооружении. Не рекомендуется проводка в земле и траншеях.
фото 66437_10
Расшифровка КГВВ 1х4:

КГ – кабель гибкий;
В – виниловая изоляция;
В – поливинилхлоридная оболочка;
1х4 – одножильный продукт с сечением провода 4 мм².

Конструкция изделия:

медная, круглая проволока, используемая в качестве токопроводящей жилы;
изоляционный слой из поливинилхлоридного пластиката;
оплетка из ПВХ пластиката.

Широкое применение КГВВ 1х4 получил в одиночном монтаже при прокладке силового медного кабеля в кабельных сооружениях для подсоединения к электроснабжению производственных помещений.

Полные технические характерисктики

Сравнительный анализ полных технических характеристик, самой популярной кабельной продукции:

Перечень характеристик	ВВГнг 1х4	ВБбШв 1х4	КГН 1х4
вид климатического исполнения	УХЛ	УХЛ, Т	УХЛ
категории размещения	1,5	1.3.5	1.3.5
температуры эксплуатации	-50^о–+50^оС	-50^о–+50^оС	-40^о–+50^оС
температуры монтажа	-15^оС	-15^оС	0^оС
радиус изгиба	46.2 мм	7.5 диаметров	59.8 мм
растягивающее усилие	40.0Н		19.8Н
распространение горения	Не распространяет	Умеренное распространение	Не распространяет
температура при токах КЗ.	+160^о	+160^оС	+160^оС
предельная температура нагрева	300^оС	350^оС	250^оС
наружный диаметр	6.6мм	8.2мм	7.5 мм
код ОКП	3533713500	353371060	3544410100
класс пожарной безопасности	П16.8.2.2.2	П16.8.2.54	02.8.2.5.4
сроки службы	30 лет	25	15
токовые нагрузки:
при прокладке в земле	50А	50А	50А
на воздухе	39А	39А	39А
1-секундного КЗ.	0.43 кА	0.43 кА	0.43 кА
активное сопротивление жилы	4.65 Ом	4.65 Ом/км	4.65Ом/км
максимальные мощности:
220В проводка в земле	11кВт	11кВт	—
На воздухе	8 кВт	8кВт	—
380В:
при прокладке в земле	32кВт	32 кВт	49 кВт
на воздухе	25 кВт	25кВт	31 кВт

Каким импортным кабелем можно заменить?

Марка отечественного кабеля	Аналог импортного кабеля
ВВГ 1х4	NYY-J, NYY-O 0,6/1 kV
ВВГнг LS 1х4	NYIFY-J, NYIFY-O
ВБбШв 1х4	Cu/ PVC /STA/ PVC 3 kV
КГВВ 1х4	Li YY, YSLY, YZ -500

Правила и условия применения

Одножильный медный кабель обладает особенностями, на которые нужно обращать внимание при монтаже и использовании:

перед укладкой подготавливают место, исключают на местности повреждение проводки во время эксплуатации;
осматривают участок, убеждаются, что нет воздействия влаги, агрессивных веществ и высокой температуры;
определяют путь и направление прокладки, учитывают неровности с острыми углами и прочие преграды;
в монтаже избегают резких изгибов, чтобы не повредить изоляцию;
учитывают радиус изгиба, указанный производителем;
фиксируют участки по длине проводника с равномерными расстояниями;
при подключении к сети, очищают провода для надежного контакта;
оставляют провод с запасом, чтобы удобно подключить к точке потребления электроэнергии;
перед включением проводки проверяют качество выполненных работ.

Безопасность работы с проводником обеспечивает система заземления, не стоит игнорировать установку заземляющего проводника с надлежащим сечением и качественной изоляцией. Монтаж электропроводки следует доверять только опытным электрикам. Потребитель не должен перегружать сеть, включением излишнего количества оборудования, мощных бытовых приборов.

Плюсы и минусы кабеля 4 квадрата

Одножильный кабель с медным токопроводящим проводом, обладает многими положительными качествами, которые сделали кабельную продукцию востребованной.

Плюсы:

высокая электропроводность с минимальным сопротивлением току, поддерживает стабильное распределение с передачей электро сигналов;
стойкость перед окружающей средой, влагой и экстремальными температурами, сохраняют характеристики длительное время;
удобный монтаж благодаря пластичности кабеля, что позволяет выполнять проводку в труднодоступных местах;
износостойкость обеспечивают прочная изоляция с качественной оболочкой, сохраняют в неизменном состоянии проводник;
универсальное применение, кабель прокладывают в жилых и производственных помещениях, подключают к энергопотреблению разные объекты.

Минусы:

у одножильного кабеля ограниченная гибкость;
жесткая конструкция может повредиться со временем от чрезмерного изгиба, создает трудности при ремонте;
от изгибов и механических воздействий возможен обрыв изоляции, оплетки.

Марку кабеля с параметрами и характеристиками следует выбирать строго по назначению с учетом будущих нагрузок.

Лучшие производители

На рынке нет недостатка в кабелях для промышленных отраслей и бытовой электропроводки.

ОАО Рыбинсккабель

Завод выпускает широкий ассортимент товаров, номенклатура постоянно расширяется. Коллектив использует инновационные технологии, выпускает кабельную продукцию на современном высокотехнологичном оборудовании, в соответствии с требованиями времени с высокими эксплуатационными характеристиками.

ВВГнг(A)-LS 1х4 мм2 ГОСТ 200м

С помощью силового кабеля без потерь передается и распределяется электроэнергия в стационарных установках. Характеристики товара:

количество жил –1
материал жилы – медь;
длина – 200м;
наружный диаметр – 6 мм;
сечение – 4 мм²;
цвет – черный;
маркировка – ВВГнг(A)-LS;
назначение – бытовой кабель;
применение – внутреннее;
конструкция – одножильная;
диапазон эксплуатационных температур -50^о–+50^оС;
материал изоляции – ПВХ;
оболочка – поливинилхлоридный пластикат;
радиус изгиба – 44мм;
срок службы – 30 лет.

Цена 10641 руб.

ЗАО Томсккабель

Отличается использованием самых современных технологий, производственными площадями с высокоточными станками. Компания стремительно развивается, несмотря на свою молодость. На фирме цеха оснащены мощным технологичным оборудованием, ассортимент кабельной продукции неуклонно расширяется, объем производства увеличивается. Скорость развития не повлияло на качество силовых, бронированных кабелей.

Бронированный ВБШвнг(A)-LS 1х4мм2

Силовой кабель марки ВБШвнг(A)-LS предназначен, чтобы подсоединять электрооборудование к электроснабжению в промышленных и жилых секторах, допускается проводка в земле в специально оборудованных кабельных траншеях.

Кабель позволяет запитать жилой коттедж, сарай, баню. Одножильный проводник не обладает большой гибкостью, но изоляция с оболочкой наделены низкой пожарной опасностью без газовыделений.

Коротко о товаре:

цвет – черный;
тип – кабель одножильный;
вид – бытовой;
количество жил – 1;
материал – медь;
сечение – 4 мм²;
применение наружное;
оболочка с изоляцией – ПВХ пластикат;
радиус изгиба – 106.9 мм;
наружный диаметр – 13.3 мм.

Цена 384 руб.

ООО Сарансккабель

Начал выпускать первую кабельную продукцию в 1955году. За прошедшее время завод прошел через модернизацию, цеха оснащены современным оборудованием. Широкий ассортимент, номенклатура товара насыщает рынок качественной продукцией. Сертификаты подтверждают, о надежном контроле на каждой стадии производства, проверки осуществляются в собственных лабораториях.

ВВГ 1х4 СаранскКабель, 10м

Кабельный продукт предназначен передавать и распределять электроэнергию в стационарных установках, включая жилые и производственные здания и сооружения.
