Провод одножильный медный 6 мм2: что это за кабель, виды, сфера применения, когда нельзя использовать, импортные аналоги, ТОП 3 производителя, стоимость

фото 66464_1 Профессиональный электрик выбирает медный кабель 1х6 для достижения разных целей. В ходе работ подсоединяет к электросетям проводник тока, распределяет подачу электроэнергии между помещениями на производственном объекте или в жилом здании.

Комфортное проживание в частном доме и в квартире многоэтажки создают многочисленные электрические приборы и устройства – стиральная и посудомоечная машина, холодильник, телевизор. Без электричества бытовое оборудование не работает.

Для этого дом подключают к электросетям, а внутри распределяют по точкам потребления. Эта сложная система, работоспособность которой обеспечивают десятки проводов и кабелей, проложенных в земле, в воздухе, внутри помещения.

Что значит маркировка?

Максимальный комплекс сведений о параметрах кабеля изначально заложен производителем в маркировке. Допустим, сразу понятно мастеру, что внутри изделия находится медная токопроводящая жила – это отсутствие буквы «А» вначале общего буквенного перечня. Наличие цифр 1х6, указывает, что кабель одножильный с проводом сечением 6 мм².

Маркировку на кабельное изделие, надпись из букв и цифр, производитель наносит на верхнюю часть оболочки. Так закодированным способом мастерам и покупателям, передают основную информацию о технических характеристиках кабельной продукции.

Монтаж электропроводки, укладка кабельных линий должна выполняться строго в соответствии с расчетными параметрами. Неправильно выбранный проводник энергоресурсов может не выдержать нагрузок при одновременном включении электроприборов – электропечи, духового шкафа, мультиварки, а на производстве мощного оборудования.

В результате кабель перегреется, произойдет короткое замыкание, начнется возгорание. Во избежание экстремальных ситуаций нужно выбирать кабель по назначению:

силовой – через проводник передают и распределяют электроэнергию в осветительные и силовые электроустановки, создают кабельные линии;
контрольный – подпитывает электротехнические устройства, создает цепь контроля;
управления – используют в системах автоматики;
радиочастотный, чтобы соединить радиотехнические устройства и обеспечить связь.

По конструкции кабель состоит из одной или нескольких изолированных токопроводящих жил, помещенных в оболочку.

На выбор марки проводника влияют условия прокладки, когда эксплуатации угрожают механические повреждения, понадобится кабель бронированный. Технологии позволяют производителям выпускать кабельную продукцию с броней, из негорючих материалов со специальными добавками, с резиновой, поливинилхлоридной изоляцией.

Характерные особенности

Для электроснабжения важно выбрать правильный кабель. При расшифровке маркировки узнают технические характеристики:

диаметр заложенного провода;
количество токопроводящих жил;
материал проводника, оболочки и изоляции.

Каждый из параметров влияет на безопасность электроснабжения при передаче и распределении энергоресурсов по точкам потребления. Производство кабелей осуществляется в соответствии с международными стандартами и отечественными ГОСТами:

31996-2012 – регулятор общих технических условий на изготовление кабелей силовых;
22483-2012 – распространяет действие норм на производство жил токопроводящих для кабелей и проводов;
23286-78 – регулирует стандарты толщин на изоляцию и оболочку при изготовлении кабеля;
7006-72 – установлены действующие стандарты на защитные покровы проводников;
31565-2012 – указывает требования к пожарной безопасности
15150-69 – распространяет действие нормативов по исполнению для климатических регионов.

Производители в сопроводительной документации и технических характеристиках указывают, что производство кабельной продукции выполнено в соответствии с ГОСТ.

ВВГ

Самая распространенная отечественная марка кабеля ВВГ 1х6. Предназначен кабельный продукт для электропроводки в домах и квартирах с нормальной и повышенной влажностью окружающей среды. Производители выпускают с расчетом на работу под напряжением до 660В.

Относится к гибкой небронированной силовой кабельной продукции. Может использоваться внутри провод круглый или плоский, который изолируют и помещают в оболочку.

Аббревиатура расшифровывается запросто:

нет буквы «А», значит, внутри находится медный провод;
В – проводник изолирован слоем винилового пластиката;
В – обмотка тоже виниловая;
Г – провод голый, что означает, отсутствует защитный покров;
1х6 – одножильный кабель с сечением провода 6 мм².

фото 66464_3
В состав изделия входят конструктивные элементы:

медная проволока диаметром 2.9мм;
поливинилхлоридный пластикат толщиной 1мм, используемый в качестве изоляционного слоя;
вещество для заполнения пространств между элементами, формирующее форму кабеля;
ПВХ пластикат для внутренней и внешней оболочки, общей толщиной 2.4 мм.

Марка ВВГ 1х6 отличный выбор для эксплуатации изделия в электросетях на промышленных и бытовых объектах.

ВВГнг

Кабельный продукт принадлежит к разновидностям серии ВВГ, его применяют во всех сферах жизнедеятельности человека, где требуется передача и распределение электроэнергии по точкам потребления. Расшифровка марки ВВГнг 1х6:

ВВ – винил-винил, что подтверждает использование одинакового материала на изоляцию и оболочку – ПВХ пластиката;
Г – оголенный провод или отсутствует бронированная защита;
нг – индекс стоит в маркировке только, на не распространяющий горение материал.

Отсутствие буквы «А» подтверждает на наличие медной токопроводящей жилы, где:

1 – указывает на одножильный тип кабеля;
4 – отражает сечение провода в мм².

фото 66464_4 Конструкция изделия одинаковая у всего семейства ВВГ, состоит из элементов:

внутренней и внешней оболочек из винилового пластиката;
изоляции из мягкого термопластичного материала, за основу взят поливинилхлорид;
вещества, заполнившего промежутки в структуре;
медной жилы, которая является проводником тока.

Отличается продукт от обычного ВВГ, материалом изготовления, специальные добавки и обработка оснащает изделие свойством, не распространяющим горение. Чтобы подчеркнуть наличие особых характеристик производитель ставит в маркировке индекс «нг».

ВВГЭнг-FRLS

Инновационные технологии позволили расширить семейство ВВГ, маркой кабеля ВВГЭнг-FRLS 1х6 с массой преимуществ и широким применением для энергоснабжения промышленных, производственных зон, включая АЭС.

Этот тип кабеля используют для передачи электроэнергии на экспорт, подключают жилые и коммерческие жилые комплексы, прокладывают в земле, по воздуху, внутри и снаружи зданий. Аббревиатура расшифровывается просто:

ВВ – виниловые оболочка с изоляцией;
Г – провод голый, нет защитного покрова;
Э – есть экран из микроскопических проволок;
нг– не горит и не поддерживает горения;
FRLS – обладает огнестойкостью с низким дымо и газовыделением;
1х6 – одножильный, сечение провода 6 мм².

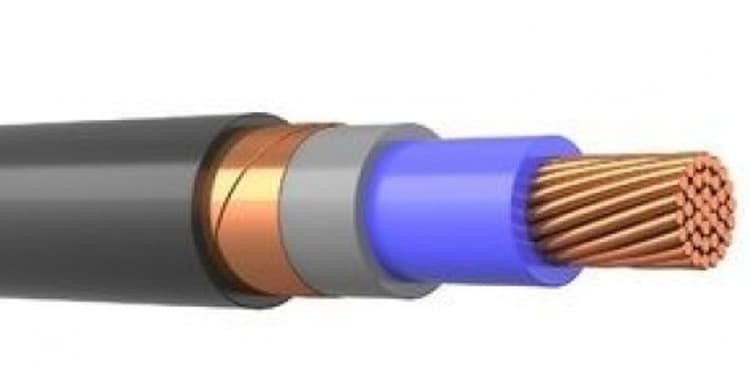

фото 66464_5
В конструкцию входят те же элементы, которые отражает маркировка:

медная жила состоит из одной проволоки;
для двухслойной обмотки используют слюдосодержащую ленту;
изоляция из мягкого термопластика;
внутренняя оболочка из винилового пластиката;
экран медный, ленточный;
внешняя оболочка, где применен поливинилхлоридный пластикат.

Через кабель передают и распределяют энергетические ресурсы по стационарным установкам.

ВБШвнг(А)- FRLS

Широкое применение марки ВБШвнг(А)- FRLS 1х6 позволяют высокие эксплуатационные характеристики. Допускается эксплуатация изделия внутри и снаружи помещений, укладывают в земле, по воздуху, в зонах, где есть риск возгорания. Впрочем характеристики хорошо отражают расшифровка маркировки ВБШвнг(А)- FRLS 1х6:

В – виниловая изоляция;
Б – наличие бронепокрова из стальной оцинкованной ленты;
Шв – обмотка в виде защитного шланга из ПВХ пластиката;
нг – не горит;
А – класс высокой пожарной безопасности;
FRLS – стойкость перед огнем, при возгорании отсутствует выделение дыма с газом, не поддерживает тление и горение.

Конструктивные особенности:

жила из медной проволоки;
изоляция из поливинилхлорида;
оболочка из ПВХ пластиката;
стальные ленты для брони.

фото 66464_6
Все элементы кабеля помещены в защитный шланг, материалы изготовлены из негорючего сырья.

ВБбШвнг-LS

Силовой одножильный кабель марки ВБбШвнг-LS 1х6 рассчитан на напряжение 1 кВт. Модель кабельной продукции широко применяется в регионах, где холодный, тропический, сухой и влажный климат. От внешних воздействий защищает броня из стальных лент, что позволяет эксплуатировать продукт при укладке в грунте с коррозийной активностью, во взрывоопасной зоне.

Расшифровка маркировки:

В – виниловая изоляция жилы;
Б – изделие бронированное стальными лентами;
б – нет подушки под броней;
Швнг – конструктивные составляющие помещены в выпрессованный шланг, который не распространяет горение;
LS – материалы не выделяют продуктов горения, дыма и газа;
1х6 – одножильный кабель с сечением провода в мм².

фото 66464_7
Конструктивные элементы изделия:

медная проволока в качестве токопроводящей жилы;
виниловая изоляция с оплеткой, которые обладают низкой пожароопасностью;
вещества для заполнения промежутков между составными частями;
внутренняя обмотка из термопластика на основе поливинилхлорида;
стальная броня в виде тонких оцинкованных лент;
помещены комплектующие детали в шланг, который защищает от воздействия влияющих факторов.

Для обеспечения высоких эксплуатационных характеристик материалы изготовления обрабатываются специальными веществами, добавляются в сырье стабилизаторы, модификаторы в разных пропорциях.

ВБВнг

Силовой кабель производят, чтобы распределять и передавать электрическую энергию потребителям. В маркировке отражены важные и основополагающие технические характеристики кабельной продукции. Расшифровка марки ВБВнг 1х6 открывает ключевые сведения:

В – виниловая изоляция, за основу взят термопластичный материал, полученный после переработки поливинилхлоридной композиции;
Б – бронированное изделие стальными оцинкованными лентами;
В – оболочка изготовлена из ПВХ пластиката;
нг – не горит;
1х6 – сечение в мм² одножильной кабельной продукции.

фото 66464_8
В конструкцию изделия входят компоненты:

медная проволока;
виниловый пластикат для изоляции и оболочки;
средство для заполнения промежутков;
стальные оцинкованные ленты для брони;
шланг, куда помещаются конструктивные элементы изделия.

Широкое применение кабель получил при эксплуатации в электросетях, укладку кабеля выполняют с учетом нагрузок.

ВВБГ

Отличные технические характеристики позволяют эксплуатировать кабель марки ВВБГ 1х6 в качестве проводника энергоресурсов.

Прокладывают изделие в кабельных каналах, в земле и по воздуху, чтобы подключить к электроснабжению промышленные и жилые здания, распределяют внутри помещений электроэнергию.

В результате при подключении к розетке начинают работать бытовые приборы, потребители включают свет. Характеристики указывают, какой кабель подойдет для каждого случая. Узнать об технических свойствах кабеля помогает расшифровка маркировки:

ВВ – винил с винилом – используют в качестве пластиката для изоляции и оболочки;
Б – кабель бронированный двумя стальными тонкими лентами;
Г – провод не имеет защитного покрова, по существу оголен;
1 х6 – цифры отражают, что изделие одножильное с токопроводящей жилой сечением в 6 мм².

фото 66464_9
В маркировке отражена и конструкция изделия из элементов:

медной токопроводящей жилы;
поливинилхлоридной изоляции;
заполнителей промежутков из винилового пластиката;
пластиката для оболочки;
защитного покрова в виде брони из оцинкованных лент.

Кабель подобного типа предназначен для эксплуатации в регионах с холодной и тропической температурой, его прокладывают в земле, в воздухе, внутри и снаружи зданий. Подключают к электроснабжению производственные, жилые помещения.

ВКбШвнг- LS

В группу силовых кабелей входит марка ВКбШвнг- LS 1х6, предназначено изделие, передавать и распределять электроэнергию на стационарные установки.

Проводник тока обладает высокими параметрами по огнестойкости, при воспламенении не будет распространять пламя, выделяет в небольшом количестве дым при тлении. Для эксплуатации:

проводку подключают к электросетям;
выполняют соединение приборов и устройств;
используют в АЭС и прочих промышленных и жилых объектах.

Ключевые сведения заложены в маркировке, расшифровка аббревиатуры ВКбШвнг- LS 1х6 открывает информацию, что провод заложен медный, так как нет буквы «А»:

В – виниловая изоляция;
К – круглая проволока использована для стальной брони;
б – отсутствует подушка под бронированным проводом;
Шв – помещены, составляющие структуру элементы в выпрессованный шланг;
нг – материал изготовления не горит, вернее не распространяет горения;
LS– минимальный уровень задымления и газовыделения;
1 – одна жила;
6 – уровень сечения в мм².

фото 66464_10
Индексами производитель отражает дополнительные свойства кабеля.

Сведения в маркировке отражают картину конструктивного состояния изделия, которое состоит из материалов:

медной проволоки;
поливинилхлоридной изоляции;
вещества, заполнителя промежутков между элементами;
внутренней виниловой оболочки из переработанного поливинилхлорида;
стальных проволок, используемых в качестве брони;
защитного шланга, куда помещены все элементы, входящие в состав конструкции.

Надежная изоляция с качественной оплеткой позволяют долгое время эксплуатировать кабель без поломок и ремонтов.

КГ

Самая простая маркировка силового кабеля КГ 1х6 с небольшим количеством конструктивных элементов. Проводник в основном используют для подключения передвижного оборудования, устройств и приборов к электросетям. Конструктивный состав:

токопроводящая жила с диаметром проволоки 0.31 мм;
синтетическая пленка обернута на провод;
затем идет пластичная изоляция;
второй слой синтетической пленки;
элементы помещены в оболочку с резиновой каучуковой основой.

Ключевые сведения открывает расшифровка маркировки КГ 1х6:

К – кабель;
Г – гибкий;
1 – одножильный;
6 – сечение провода.

фото 66464_11
Силовой кабель широко применяется в разных климатических регионах.

КГтп-ХЛ

Серию силовых гибких кабелей продолжает марка КГтп-ХЛ 1х6. Проводник помогает пользоваться электроприборами, аппаратами, устройствами при соединении к электроснабжению. Эксплуатировать кабельное изделие можно в температурном диапазоне от -60^одо + 50^оС. Прокладывают проводник без прогревания при температуре окружающей среды -40^оС.

Расшифровка КГтп-ХЛ 1х6:

КГ – кабель гибкий;
тп – для изоляции использован термопластичный эластомер;
ХЛ – высокий уровень холодостойкости;
1х6 – одножильный продукт оснащен проводом сечением 6 мм².

фото 66464_12
В конструкцию входят компоненты:

медная проволока;
изоляция из стирольного термоэластопласта;
оболочка.

Высокие эксплуатационные характеристики значительно расширяют сферу применения холодостойкого кабеля.

Сравнение полных технических характеристик даст представление о свойствах, самых популярных медных кабелей с параметрами 1х6.

Наименование	ВВГЭнг-FRLS 1х6	ВБШвнг(А)- FRLS 1х6	КГтп-ХЛ 1х6
вид климатического исполнения	В	УХЛ, Т	ХЛ
категории размещения	5	1.3.5	1-3.
температуры эксплуатации	-50^о–+50^оС	-50^о–+50^оС	-60^о–+50^оС
температуры монтажа	-15^оС	-15^оС	-40^оС
радиус изгиба	10 наружный диаметров	7.5 диаметров	8 наружных диаметров
растягивающее усилие	40.0Н	10Н	19.6Н
распространение горения	Не распространяет	Умеренное распространение	Не распространяет
температура при токах КЗ.	+90^о	+160^оС	+160^оС
предельная температура нагрева	250^оС	350^оС	75^оС
наружный диаметр	10.6мм	13мм	8,4 мм
код ОКП	3533712700	353371060	3544410100
класс пожарной безопасности	01.8.2.5.4	П16.8.2.54	02.7.2.4
сроки службы	30 лет	25	10
токовые нагрузки:
при прокладке в земле	67А	62А	50А
на воздухе	59А	50А	39А
1-секундного КЗ.	0.65 кА	0.65 кА	0.65 кА
активное сопротивление жилы	4.65 Ом	4.65 Ом/км	4.65Ом/км
максимальные мощности:
220В проводка в земле	11кВт	11кВт	12кВт
На воздухе	8 кВт	8кВт	9кВт
380В:
при прокладке в земле	32кВт	32 кВт	49 кВт
на воздухе	25 кВт	25кВт	31 кВт

Замена отечественному

Отечественная марка	Зарубежный аналог
ВВГЭнг-FRLS	NYCY, NYCWY
ВБШвнг(А)- FRLS 1х6	Cu/ PVC /STA/ PVC 3 kV
КГтп-ХЛ 1х6	H07RN-F

Правила и условия применения

На стадии проектирования электропроводки выбирают тип кабеля с сечением токопроводящей жилы, определяют способ монтажа. Для жилых домов применяют изолированное изделие с медным проводником. Тип кабельного продукта определяют по параметрам:

виду изоляции токоведущей жилы;
наличию общей оболочки;
материалу жилы;
гибкости;
специальному назначению.

На выбор кабеля влияют факторы:

место прокладки;
способ монтажа;
категория помещения;
внешние воздействия;
уровень напряжения в сети.

Медный кабель 1х6 и защищающее его устройства должен удовлетворять условиям:

поступающий ток не перегревает проводник, устойчивый перед кратковременными перегрузками;
напряжение в проводе не больше нормированных показателей.

Автоматический выключатель, предохранитель и прочие защитные устройства должны выполнять свои функции, обеспечивать кабелю защиту от перегрузок и короткого замыкания.

Какие существуют запреты?

Производителю кабельной продукции дано такое право, использовать оболочку с изоляцией, маркировать товар, указывать в маркировке определенные свойства. Чтобы не довести электроснабжение в доме до критической ситуации, коротким замыканиям с пожаром, необходимо:

доверить проводку специалисту электрику;
не использовать кабель с нарушенным верхним слоем, изоляцией;
при возникновении искрений в счетчике, появлении запаха гари нужно в срочном порядке вызвать аварийную службу для диагностики проводов.

Нельзя укладывать кабель, не соответствующий его назначению, перегружать систему одновременным включением мощных электроприборов.

Плюсы и минусы

По мнению опытных электриков марки медного кабеля с параметрами 1х6 являются популярными в электропроводке жилых помещений. Используют подобного типа кабельную продукцию в различных сферах – это строительство, электротехника, телекоммуникационные системы.

Этому способствуют положительные факторы:

электропроводность медного проводника с эффективной передачей сигналов с минимальной потерей тока;
долгий срок службы;
стойкость перед перегревами;
механическая прочность;
удобный монтаж гибкого провода.

Минусы:

одножильный кабель имеет ограничения в гибкости;
обрыв изоляции, внешней оболочки, сокращают срок службы.

Проводник тока, выбранный по назначению, уложенный в соответствии с инструкцией прослужит гарантированный срок.

Кабельная продукция от лучших производителей

Отечественные производители в настоящее время не уступают по качеству зарубежным аналогам. Заводские цеха оснащены высокоточным оборудованием, коллектив использует инновационные технологии, своевременно модернизирует производственные площади.

В качестве достойного примера служат заводы:

Энергокабель;
TDM ЕLECTRIC;
Агрокабель;
Сарансккабель;
Рыбинский;
Томский;
Камский.

Кабельная продукция этих предприятий отличается:

высоким качеством;
широким ассортиментом;
балансом цены с качеством.

Примеры продукции известных производителей строителям, коммунальщикам и прочим потребителям электроэнергии

Низкотоксичный ВВГнг(A)-LSLTx

Изделие марки ВВГнг(A)-LSLTx 1×6 имеет назначение, создавать качественное электроснабжение в жилых, производственных и административных зданиях. Кабель можно прокладывать в общественных помещениях, детский, медицинских учреждениях. Жила обладает достаточной жесткостью, изоляция с оболочкой выполнены из ПВХ пластиката с пониженной горючестью.

Характеристики товара:

тип – кабель медный для внутреннего применения;
производитель – Камский кабельный завод;
конструкция – одножильная;
маркировка – ВВГнг(A)-LSLTx;
материал жилы – медь ;
сечение – 6мм²;
наружный диаметр – 12.8мм;
оболочка из ПВХ пластиката;
диапазон температурной эксплуатации – -50 — + 50^о;
радиус изгиба – 102 мм;
срок службы 30 лет.

Цена 315 руб/м.

КГтп-ХЛ 1*6 мм2 ГОСТ 6 м

Силовой гибкий кабель предназначен для нестационарной укладки. С его помощью подсоединяют устройства, механизмы к электросетям. Коротко о товаре:

тип – кабель силовой;
вид – КГтп-ХЛ;
длина – 6м.;
количество жил – 1;
сечение – 6 мм²;
бренд – TDM Electric;
материал – медь;
оболочка – термоэластопласт;
наружный диаметр – 12 мм.

Цена 1819 руб.

Бронированный ВБШвнг(A)-LS 1х6 мм2

Широкое применение силовой кабель приобрел благодаря высоким эксплуатационным характеристикам. Проводник обеспечивает электроснабжение в жилых, производственных и коммерческих помещениях. Возможна прокладка в земле в траншеях, туннелях.

Коротко о товаре:

производитель – Томский кабельный завод;
тип изделия – силовой кабель;
длина 1м;
назначение – бытовой;
количество жил – 1;
сечение – 6 мм²;
маркировка – ВБШвнг(A)-LS;
применение – наружное;
изоляция и оболочка из ПВХ;
радиус изгиба –127мм;
особенности – бронированный;
срок службы 30 лет.

Цена 579 руб.

Полезное видео

О выборе сечения советы в видео:

Заключение

Лидеры кабельной продукции поставляют на рынок отличного качества товар, есть из чего выбрать. Важно доверить надежным специалистам, проектирование электроснабжения, выбор кабеля, электропроводку.

Медный кабель с параметрами 1х6 не подведет в эксплуатации. При условии, что проводник имеет сертификаты качества, а характеристики соответствуют международным и отечественным стандартам.

Основные характеристики и виды одножильных медных проводов 1х6 мм
