Основные характеристики медных кабелей 2х10, конструкция и лучшие производители

Подключение бытовых, промышленных электрических сетей, а также оборудования, невозможно без правильного подбора кабеля, с учетом характеристик самой цепи, ее рабочей нагрузки и возможной перегрузки.

Кабель не только должен сохранять свои свойства при работе, но и быть максимально безопасным для помещений, оборудования и обслуживающего персонала. Далее представлен подробный обзор характеристик различных медных кабелей 2х10. Описаны свойства и параметры изделий, их назначение и условия эксплуатации.

Что означает маркировка провода?

Каждая модель кабеля, если он произведен с учетом регламентов ГОСТ, имеет на поверхностной оболочке и в сопроводительной документации буквенно-цифровую маркировку. Буквы указывают на параметры изоляции и некоторые характеристики изделия, цифры обозначают количество жил и их размер.

1. «2» — в кабель вмонтировано 2 жилы. Как правило это «0» или «фаза», которые условно обозначаются цветом поверхностной изоляции.
2. «10» — площадь сечения одной жилы в мм².

Площадь сечения не указывает на диаметр проводника. Проводник может быть в многопроволочном или монолитном исполнениях, которые отличаются по диаметру. Но несмотря на это, площадь их сечения под изоляцией будет равна 10 мм².

Виды из меди

Кабельная продукция с размерными параметрами 2х10 предназначена для электрических сетей переменного тока, напряжением от 0.4 до 1 кВт. Кабели проходят испытания током до 3 кВт, потому могут использоваться в сетях с подобным напряжением, но в условиях малой нагрузки.

Среди основных моделей, использующихся для подключения оборудования и промышленно-бытовых помещений, можно выделить:

1. ПВС.
2. КГ.
3. КУВВ.
4. КСНРТ.
5. КРКВ.
6. КНР.
7. СПС.
8. НРШ.
9. ВКШ.
10. ВПбШвз.
11. ВВГ.
12. ВКбШв.
13. ВВБ.
14. вБВ.
15. ВБвШв.

Большинство моделей производятся в простом и бронированном исполнениях. Также существуют модификации, отличающиеся по климатическому исполнению и сфере использования.

Большую долю продукции составляют кабеля экранированного типа, которые применяются на участках с особенно чувствительным оборудованием. Более подробное описание наиболее востребованных марок кабеля 2х10 описано далее.

КГ

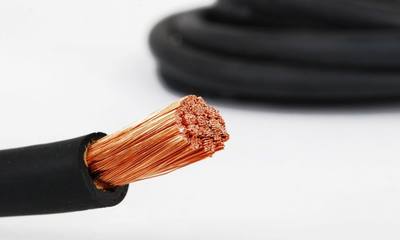

Кабель в резиновой оболочке с медными жилами сечением 2х10 мм. Предназначается для работы в электрических сетях переменного тока, напряжением до 0.6 кВ, с частотностью 400 Гц.

Также может использоваться в сетях постоянного тока до 1 кВ. Используется для подключения нестационарных установок и оборудования, в условиях прокладки на поверхности и на стеллажах в группе.

Расшифровка маркировки

Кабель КГ 2х10 относится к разновидности электротехнических изделий силового типа. Маркировка кабеля указывает на следующую информацию:

• «К» — тип изделия кабель.
• «Г» — не бронированный, гибкий.
• «2» — число жил под изоляцией.
• «10» площадь сечения 1 жилы в мм².

Кроме маркировки, на поверхностной изоляции также проставляется длина изделия в метрах, с шагом в 1 метр.

ГОСТ

Изделие марки КГ 2х10 производится и проходит испытания с учетом требований и нормативов государственных стандартов. Основные ГОСТ:

1. ГОСТ 24334-80 – регламентирует требования к кабельной продукции, предназначенной для подключения нестационарным способом.
2. ГОСТ 31565-2012 – классифицирует принадлежность кабеля к группе «А» пожарной безопасности.
3. ГОСТ 7006-72 – технические характеристики изоляционных материалов.
4. ГОСТ 22483-2012 – технические характеристики материалов, из которых изготовлены жилы, а также параметры самих жил.
5. ГОСТ 23286-78 – регламент соответствия размерных параметров жил и изоляции для кабелей нестационарного монтажа.

Заявленные параметры устойчивости к воздействию температур регламентируются ГОСТ 15150-69. Климатическое исполнение кабеля и его отдельных элементов должно соответствовать устойчивости к температурам – 50 до + 50 градусов.

Вся продукция проходит заключительные испытания при температуре -15 градусов, в условии заглубления в грунт на глубину до 1 метра. Также испытания проводятся при температурах +20 и уровне влажности 60% и температуре +35, с уровнем влажности 98%.

Конструкция

Кабель КГ 2х10 прокладывается для временного подключения нестационарного оборудования. По этой причине, конструкция изделия максимально простая, но устойчивая к различным воздействиям. Конструкция включает:

1. Поверхностная изоляция толщиной 1.3-1.5 мм. Производится из маслостойкой резины. Защищает кабель от механических повреждений и стирания при поверхностном монтаже.
2. Пленка из монолитного синтетического волокна. Толщина слоя 0.4 мм. Снижает возможность прокола кабеля и увеличивает устойчивость к растяжению.
3. Защитная оболочка жил. Толщина слоя варьируется от 0.9 до 1.2 мм. Устойчива к растяжению, не воспламеняется, не теряет структуры при охлаждении, обладает сопротивлением 50 МОм.
4. Дополнительная оболочка каждой жилы. Выполнена из синтетической пленки. Сохраняет структуру скрутки жилы. Толщина слоя в пределах 0.2 мм.

Каждая жила кабеля обладает многопроволочной структурой. Каждая тонкая проволока толщиной 0.41 мм. Общая толщина жилы 5.1 мм. Каждая жила отличается по цвету оболочки: одна черная, вторая красного или коричневого цвета.

Технические характеристики

1. Вид климатического исполнения – категория «В», все климатическое.
2. Категории размещения – 1, 2, 3. Монтируется на улице, под навесом, в помещениях.
3. Температуры эксплуатации – от – 40 до + 50.
4. Температуры монтажа – от 0 до + 25. Нагрев при низких температурах не требуется.
5. Радиус изгиба – до 8 диаметральных величин, 163 мм.
6. Растягивающее усилие – до 20 Н/мм2.
7. Распространение горения – категория «А», не распространяет.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева — + 240, для жилы + 75.
10. Наружный диаметр – 20.3 мм.
11. Код ОКП – 3544410100.
12. Класс пожарной безопасности — О2.8.2.5.4.
13. Сроки службы – не стационарно 4 года, стационарно 15 лет, гарантийный срок 5 месяцев.
14. Токовые нагрузки на земле не монтируется и на воздухе при 0.6 кВ – 90 А, при 0.4 кВ – 86 А.
15. 1-секундного КЗ – в пределах 1.09 кА.
16. Активное сопротивление жилы – 1.9 Ом
17. Максимальные мощности под напряжением 220в при монтаже в земле не используется, установка на воздухе 30 кВт. Под напряжением 380в в земле не используется, на воздухе 56 кВт.
18. Аналог — H05RR 2х10.

Кабельное изделие поставляется минимальной строительной длиной 150 метров, при весе бухты 50 кг. Вес 1 км кабеля в пределах 540 кг. Вес оголенной медной жилы длиной 1 метр до 0.8 кг.

Сфера применения

Кабель КГ 2х10 предназначен для сетей переменного и постоянного тока, напряжением от 0.4 до 0.6 кВ, с пределом до 1 кВ. Кабель используется для подключения нестационарного оборудования. Основные сферы:

1. Монтаж оборудования на улицах, в помещениях и под навесом.
2. Подключение переносных насосов и генераторов.
3. Возможность подключения сварочного оборудования средней мощности.

Кабель также может использоваться для постоянной фиксации и прокладке в группе, но в условиях периодического контроля состояния.

Где запрещено?

Электротехническое изделие КГ 2х10 не рекомендовано для использования в следующих случаях:

1. При прокладке в земле. Кабель не имеет брони и может быть поврежден.
2. При прокладке в негерметичных коробах. Возможна пропитка влагой.
3. Для подключения стационарного оборудования для длительной работы. Возможен перегрев.

Также не рекомендовано подключение к оборудованию с мощными пусковыми токами, которые могут привести к перегреву жил и изоляции.

Плюсы и минусы

Кабель КГ 2х10 достаточно устойчив к различным токовым и внешним воздействиям. Основные плюсы:

1. Простота конструкции.
2. Наличие резиновой изоляции.
3. Не распространяет горение.
4. Устойчив к монтажу на улице.

Среди недостатков можно выделить не оснащенность броней, наличие зазора под резиновой оболочкой (впитывает влагу), невозможность монтажа при температуре ниже 0.

Примеры производителей

Кабель КГ 2х10 производится еще в трех вариациях, а именно в тропическом и холодно стойком исполнении «Т» и «ХЛ», а также в термоэластопластной изоляции. Кабель обладает более сжатой конструкцией, не пропускает влагу под изоляцию, оснащен защитой от образования грибка. Основные отечественные производители:

1. «Щучинский завод Автопровод» — производит кабели марки КГ 2х10 в любых исполнениях. Стоимость начинается от 180 р/м.
2. «КЗ Эксперт-Кабель» — поставляет продукцию в бухтах. Стоимость 1 метра от 190 рублей.
3. «Камский Кабель» — реализует продукцию метражом и бухтой. Стоимость 1 метра от 200 рублей.

Стоимость кабеля КГ 2х10 зависит от исполнения и разновидности оболочки. Кабели с изоляцией из термоэластопласта на 20% дороже.

КГтп-ХЛ

Медный кабель для нестационарной установки. Предназначен для работы в сетях переменного тока напряжением 0.4-0.6 кВ и постоянного тока напряжением до 1 кВ, при стандартных рабочих частотах от 50 до 400 Гц.

Кабель предназначен для использования в холодных климатических зонах, для подвода питания к нестационарному оборудованию.

Маркировка

Кабель КГтп-Хл 2х10 относится к типу силовых электротехнических проводников. Особенностью модели является оболочка из термоэластопласта, устойчивая к длительному воздействию низких температур. Маркировка модели скрывает следующие данные:

• «К» — тип изделия кабель;
• «Г» — гибкий, не бронированный;
• «тп» — изоляция из термоэластопласта;
• «ХЛ» — в холодно стойком исполнении.

Кабель смещает 2 многопроволочные жилы. Отсутствие в маркировке буквы «А» указывает на медное исполнение жил. Площадь сечения каждого проводника составляет 10 мм². В данном кабеле маркировка жил по цвету изоляции не нормирована.

На «0» жилу может указывать голубой или черный цвет изоляции, второй проводник может быть в коричневой, серой или красной изоляции. Кроме маркировки, на внешнюю оболочку кабеля наносится размерный маркер, с шагом в 1 метр.

Каким ГОСТам соответствует?

Кабель КГтп-ХЛ 2х10 производится по строгому соответствию с требованиями ГОСТ в отношении продукции для электрических сетей до 1 кВт. Основные стандарты следующие:

1. ГОСТ 15150-69 – соответствие параметров изоляции и медных жил климатическому исполнению, для температурных нагрузок от – 60 градусов.
2. ГОСТ 31565-2012 – регламент пожарной безопасности для кабелей поверхностной, нестационарной установки.
3. ГОСТ 7006-72 – нормы для изоляции кабельной продукции нестационарного монтажа.
4. ГОСТ 23286-78 – требования по размерным параметрам для проводников и изоляторов.
5. ГОСТ 22483-2012 – регламент качества материалов для проводников.

ГОСТ 24334-80 является основным, требованиям которого должны соответствовать кабеля после проведения испытаний длительным воздействием токов напряжением до 3 кВт.

Структура

Холодно стойкое исполнение кабеля КГтп-ХЛ 2х10 предполагает наивысшую устойчивость изоляции и медных жил к длительному воздействию температур от – 60 градусов, в условиях обледенения. Кабель состоит из следующих конструкционных элементов:

1. Поверхностная оболочка в виде шланга из термоэластопласта. Толщина слоя 2 мм. Материал устойчив к воздействию низких температур, не растрескивается. Сужение при обморожении не превышает 2 % от диаметра, что сказывается на увеличении защиты от попадания влаги.
2. Прослойка из синтетической ленты, толщиной 0.4 мм. Пленка является барьером, предохраняющим жилы от воздействия влаги, при повреждении поверхностного слоя.
3. Каждая жила обработана изоляционным слоем из термоэластопласта. Толщина оболочки 1.2 мм. Материал не сужается при монтаже на открытом воздухе, в условиях низких температур, что позволяет сохранять ширину оголенной поверхности жилы.
4. Дополнительный изоляционный слой из синтетического напыления на каждую жилу. Толщина слоя 0.2 мм. Позволяет сохранять целостность скрутки жилы.

Жила кабеля производится из 12 медных проволок толщиной 0.41 мм, создавая скрутку диаметром 5.1 мм. Для производства используется медь 98 % очистки, с минимальной долей примесей, без последующей обработки оловом.

Характеристики

1. Вид климатического исполнения – «ХЛ», холодно стойкое.
2. Категории размещения – 1, 2, 3, на улице, под навесами, в помещениях.
3. Температуры эксплуатации – от -60 до + 50.
4. Температуры монтажа – от 0 до + 25.
5. Радиус изгиба – 8 диаметральных размеров или 160 мм.
6. Растягивающее усилие – до 20 Н/мм².
7. Распространение горения – категория «А», без распространения в группе.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева — + 250 при КЗ в течении 5 секунд, нагрев жилы до + 75 длительно.
10. Наружный диаметр – 20 мм.
11. Код ОКП – 3544640400.
12. Класс пожарной безопасности — О2.8.2.5.4.
13. Сроки службы – не стационарно 4 года, стационарно 15 лет, гарантийный до 5 месяцев.
14. Токовые нагрузки на земле и на воздухе под напряжением 0.6 кВ – 90 А, под напряжением 0.4 кВ до 86 А.
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.85 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле не предназначен, установка на воздухе 36 кВт. Под напряжением 380в в земле не предназначен, на воздухе 56 кВт.
18. Аналог — КГ-ХЛ 2х10, H05RR-F 2х10.

Минимальная строительная длина поставляемого кабеля 150 метров. Вес 1 км в пределах 540 кг. Вес оголенной жилы длиной 1 м до 0.8 кг. Кабель поставляется в бухтах минимальным весом 50 кг.

Применение

Электротехническое изделие КГтп-ХЛ 2х10 предназначено для работы в условиях низких температур и уровня влажности до 98%. Основные сферы использования:

1. Подключение нестационарного оборудования на улице или под навесом.
2. Прокладка на поверхности для временного монтажа.
3. Монтаж группой в открытых коробах.
4. Монтаж в земле только в герметичном коробе.

Кабель может использоваться для подключения негабаритной техники, оборудования, мощных осветительных приборов.

Где нельзя?

Использование кабеля не рекомендовано в следующих сферах:

1. Подключение насосного оборудования мощностью более 0.6 кВт. Возможно повреждение и перегрев кабеля.
2. Подключение подъемных и передвижных устройств. Их мощность может изменяться за счет нагрузки, что сильно снизит эксплуатационные характеристики кабеля.
3. Запрещена прокладка в открытом грунте. Возможна деформация от нагрузки почвой, пропитка влагой.

Также кабель не подходит для монтажа подвесным способом, даже при наличии стальной подвески. Длительное воздействие УФ излучения может повредить поверхностную изоляцию.

Преимущества и недостатки

Среди основных преимуществ кабеля КГтп-ХЛ можно выделить:

1. Наличие стойкой оболочки из термоэластопласта.
2. Устойчивость к низким температурам.
3. Сжатая структура конструкции.
4. Достаточная гибкость.

Недостаток кабеля в отсутствии брони, что сказывается на невозможности длительной установки на участках со сложным рельефом.

Примеры брендов и цены

Кабель модель КГтп-ХЛ 2х10 производится только в одной вариации. Существуют модели «ХЛ» исполнения, но с оболочкой из резины. Основные производители:

1. «Калужский кабельный завод» — поставляет кабель для нужд предприятий Крайнего Севера. Цена за 1 метр от 250 рублей.
2. «Электрокабель «Кольчугинский завод» — производит кабель с учетом максимальных норм по диаметрам и толщине. Стоимость от 290 рублей/м.
3. «Иркутсккабель» — предприятие производит кабели полностью из отечественного сырья. Поставляет в бухтах и метражом. Стоимость от 290 рублей за 1 м.

Стоимость кабеля гораздо выше обычного исполнения «ХЛ», так как изоляция более устойчива к длительному воздействию критически низкой температуры.

В статье сравнение КГ и КГтп-хл:

ВБВ

Медный кабель в ПВХ оболочке. Предназначен для работы в сетях переменного тока, частотой до 50 Гц и напряжением 0.4-1 кВ.

Используется для подключения стационарного оборудования. Пригоден для прокладки исключительно в закрытом виде (помещения, коробы).

Расшифровка маркировки

Кабель марки ВБВ 2х10 относится к токопроводящим изделиям силового, бронированного типа. За маркировкой изделия скрывается следующая информация:

• «В» — поверхностная оболочка из пластиката ПВХ;
• «Б» — бронированный оцинкованной лентой;
• «В» — внутренняя изоляция из пластиката ПВХ.

Кабель состоит из 2 жил. Отсутствие в начале маркировки буквы «А» указывает на медное исполнение проводников. Каждый проводник имеет площадь сечения 10 мм².

Нормативное регулирование

Кабель марки ВБВ 2х10 используется для сетей напряжением 1 кВ, поэтому его технические характеристики соответствуют следующим стандартам:

1. ГОСТ 15150-69 – регламентирует соответствие устойчивости к температурному воздействию и климатического исполнения.
2. ГОСТ 31565-2012 – не имеет маркировки, что указывает на группу «А» пожарной безопасности. Может прокладываться группой.
3. ГОСТ 7006-72 – нормы для полимеров, использующихся для производства защитного покрытия.
4. ГОСТ 23286-78 – размерные характеристики изоляционных слоев и их соответствие нормам испытаний под напряжением 3 кВ.

ГОСТ 31996-2012 регламентирует общие требования к качеству и стойкости кабелей для работы в сетях переменного тока напряжением 0.6-1, 3 кВ.

Конструкция

Электротехническое изделие ВБВ 2х10 относится к моделям бронированного типа, для укладки в сложных условиях. Конструкция кабеля включает:

1. Слой поверхностной изоляции из пластиката ПВХ. Толщина оболочки 1.5-2 мм. Оболочка, в виде бесшовного шланга, устойчива к поверхностным нагрузкам, трению, воздействию влаги. Поверх оболочки наносится маркировка и размерная длина с шагом в 1 метр.
2. В качестве брони используется оцинкованная лента, толщиной 1.2 мм, шириной 4.5 см. Лента укладывается методом обертывания, с нахлестом в 1 см. Броня существенно снижает нагрузку растяжением, распределяет энергию поверхностного или бокового давления, предотвращает прокалывание кабеля.
3. ПВХ прослойка в виде ленты, в виде ленты, толщиной 0.4 мм. Используется для компенсации трения брони о заполнитель. Также лента выполняет роль защиты от накопления влаги, при условии деформации поверхностной оболочки.
4. Резиновый заполнитель. Имеет монолитную структуру круглого сечения. Используется в качестве разделителя жил и компенсатора поверхностного давления. Сечение заполнителя диаметром 15 мм.
5. Каждый из двух проводников в кабеле оснащается отдельным изоляционным слоем из ПВХ пластиката. Толщина слоя 0.8-1 мм. Изоляция устойчива к нагреву и охлаждению, без потери плотности и качества структуры. Электрическое сопротивлении изоляции при испытании напряжением 3 кВ до 7 МОм. Изоляция каждой жилы отличается по цвету. «0» провод практически всегда синий, «фаза» белого или серого цвета.

Жилы кабеля производятся в виде однородного, монолитного прута диаметром от 3.5 до 3.8 мм. Общая площадь сечения 10 мм². В качестве материала используется очищенная до 98 % медь.

Техническое описание

1. Вид климатического исполнения – все климатическое, «В» категория.
2. Категории размещения – 3, 4, 5, только в помещениях и коробах.
3. Температуры эксплуатации – от – 50 до + 50.
4. Температуры монтажа – от – 15, без прогрева, до + 25.
5. Радиус изгиба – 10 диаметральных величин или 230 мм.
6. Растягивающее усилие – в пределах 90 Н/мм².
7. Распространение горения – категория «А», без распространения при групповой укладке.
8. Температура при токах КЗ — +160.
9. Предельная температура нагрева — + 350, в течении 5 секунд при КЗ.
10. Наружный диаметр – 20.3 мм.
11. Код ОКП – 3533713900.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – от 20 лет в земле, до 30 лет в помещении. Гарантийный 5 лет.
14. Токовые нагрузки на земле рабочий режим 79 А, перегрузка 89 А, на воздухе в обычном режиме 63 А, при перегрузках 73 А.
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.85 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, установка на воздухе 13 кВт. Под напряжением 380в в земле 51 кВт, на воздухе 41 кВт.
18. Аналог — ВБВнг-FRLS 2х10, ВБбШвз 2х10.

Кабель ВБВ 2х10 поставляется минимальной размерной длиной 200 метров. Вес 1 км в пределах 750 кг, вес 1 метра оголенной жилы в пределах 0.9 кг. Кабель поставляется в бухтах минимального веса 150 кг.

Где используют?

Кабель ВБВ 2х10 предназначен для подключения оборудования в помещениях и для прокладки в грунте. Основные сферы использования:

1. Прокладка в грунте, в коробе из без него. Прокладка открытым способом разрешается при отсутствии камней, устойчивой структуре почвы.
2. Позволяется прокладка кабелей группой в кабельных каналах и на открытых стеллажах, в помещениях с периодическим контролем состояния оборудования и коммуникаций.
3. Кабель может использоваться в качестве вводного, для подключения зданий промышленного и жилого типов, без высокой нагрузки (до 90 А).

Также возможно использования изделия для подключения насосного оборудования, мощностью до 3 кВт.

Где не рекомендуется?

Кабель не рекомендуется использовать при условии:

1. Подключения насосов мощностью более 3 кВт, тельферов и конвейеров. Изменение нагрузки и пусковых токов может повлиять на температуру жил, целостность изоляции.
2. Запрещена прокладка в неустойчивых, каменистых грунтах. Камни и иные твердые предметы могут повредить поверхностную оболочку.
3. Запрещена прокладка и подключение к нестационарному, подвижному оборудованию. Повреждение возможно при наезде, растяжении или ином воздействии (проколе, стирании).

Также запрещено монтировать кабель воздушным путем, без использования подвески из металлической проволоки диаметром менее 5 мм. Допускается монтаж с провисанием на подвеске, не более 30 метров.

Плюсы и минусы

Кабель ВБВ 2х10 полностью соответствует требованиям ГОСТ, в отношении изделий для электрических сетей напряжением до 1 кВ. Основные плюсы модели следующие:

1. Наличие прочной брони.
2. Возможность укладки в открытый грунт.
3. Возможность групповой укладки, без использования коробов.
4. Свойство нераспространения горения.

Недостаток кабеля только в низкой гибкости и большом весе, что существенно затрудняет монтаж на сильно искривленных участках.

Производители

Кабель ВБВ 2х10 производится в двух исполнениях по структуре жилы: монолитная и многопроволочная. Также, существуют модели в тропическом «Т» и холодно стойком «ХЛ» исполнениях. Основные отечественные производители подобной продукции:

1. «Амурский кабельный завод» — реализует кабель ВБВ 2х10 в любом исполнении. Примерная стоимость за 1 м от 230 рублей. Реализуется продукция исключительно бухтой.
2. «Иркутсккабель» — самостоятельно производит кабели из отечественных материалов, с учетом требований ГОСТ. Средняя цена 1 метра от 270 рублей.
3. «ЭМ-кабель» — средняя цена за 1 метр от этого производителя в районе 240 рублей. Реализуется продукция в любом исполнении, метражом и бухтой.

Кабели марки ВБВ 2х10 могут отличаться по толщине брони и ширине оцинкованной ленты. Стоимость может также зависеть от исполнения и структуры жилы.

ВВБ

Электротехническое изделие с двойной степенью бронирования.

Предназначено для подключения к сетям электрического переменного тока напряжением 0.4-1 кВ, с рабочей частотностью 50 Гц. Может использоваться для прокладки в грунте, коробах, фиксироваться на горизонтальные и вертикальные плоскости.

Маркировка

Кабель ВВБ 2х10 относится к проводникам бронированного силового типа, на что указывает маркировка изделия. В ней зашифрованы следующие данные:

• «В» — поверхностный изоляционный слой из пластиката ПВХ.
• «В» — внутренний изоляционный слой из пластиката ПВХ.
• «Б» — бронирован оцинкованной лентой.
• «2» — число проводников.
• «10» — сечение площадью 10 мм2 (одна жила).

Маркировка не включает букву «А», что указывает на использование медных жил. Кабель может поставляется с жилой монолитного типа, круглого или треугольного сечения.

ГОСТ

Кабельная продукция ВВБ 2х10 от отечественных производителей, выпускается и проходит испытания согласно требования государственных стандартов. Основные ГОСТ:

1. 15150-69 – регламентируется качество устойчивости кабеля к температурам от -50 до +50, согласно климатическому исполнению.
2. 7006-72 – нормы для материалов защитных оболочек, применяемых для изоляции кабелей, работающих в сетях до 3 кВ.
3. 23286-78 – соответствие размерных параметров жил и изоляционных слоев для кабелей силового типа.
4. 22483-2012 – регламент проверки качества проводников силовых кабелей из меди и ее сплавов.
5. 31996-2012 – общий регламент испытаний и проверки характеристик для силовых кабелей.

В маркировке не указан класс пожарной безопасности. Согласно ГОСТ 31565-2012, не маркированным кабелям присваивается класс «А» пожарной безопасности, который определяет кабель как не распространяющий горение при групповой прокладке.

Конструкция

Кабель ВВБ 2х10 относится к бронированной продукции, для монтажа в сложных погодных и рельефных условиях. Конструкция силового проводника состоит из следующих элементов:

1. Слой наружной защиты из стекловолоконной пряжи. Пряжа представляет собой уложенные в ряд тонкие нити, толщиной 2 мм. Для устойчивости, пряжа пропитана битумным раствором. Оболочка используется в качестве защиты от трения в условиях заглубления открытым способом. При прокладке на открытой поверхности, защитный слой снижает степень температурного и ультрафиолетового воздействия.
2. Под волоконной броней накручена оцинкованная лента толщиной 0.3 мм и шириной 45 мм. Стальная броня снижает риск прокола кабеля, степень растяжения и компенсирует часть поверхностной нагрузки. Монтируется лента накручиванием, с нахлестом в 1.5 см.
3. Следующим слоем кабельной защиты является слой ПВХ пластиката в виде шланга. Оболочка, толщиной в 1 мм, защищает внутреннюю структуру от трения со стальной лентой, от воздействия влаги.
4. Круглое сечение кабелю придает следующий слой в виде заполнителя. Он производится из раствора невулканической резины и полимеров. Диаметр заполнителя 25 мм. Используется в качестве преграды между двумя жилами, компенсатора поверхностной нагрузки и слоя, предотвращающего возгорание при перегреве.
5. Защитой для жил выступает оболочка из пластиката ПВХ. Толщина слоя для каждого проводника 1 мм. Изоляция устойчива к воздействию низких и высоких температур, имеет степень сужения до 1 %, не растрескивается при кратковременном воздействии УФ излучения. Имеет сопротивление до 7 МОм. Каждая жила оснащается изоляционным слоем различного цвета, согласно ГОСТ 31996-2012, «0» проводник маркируется синим цветом, «фаза» может быть в белой или серой оболочке.
6. В качестве проводников электрического тока используются 2 однородные жилы из меди, чистотой 96-98 %. Жилы имеют круглое или треугольное сечение, диаметр от 3.4 до 3.8 мм. Проводники не обработаны оловом или иным слоем для улучшения электрической проводимости.

В пространстве между изоляцией жил и заполнителем может также находиться слой талька, в виде белого порошка. Тальк значительно снижает степень нагрева и служит дополнительным барьером для возгорания.

Особенности

1. Вид климатического исполнения – все климатическое, класс «В».
2. Категории размещения – 1, 2, 3, 4, 5. Может размещаться на улице, с учетом температуры климатического исполнения.
3. Температуры эксплуатации – от -50 до +50
4. Температуры монтажа — без прогрева от -15 до + 25.
5. Радиус изгиба – не более 10 диаметральных размеров или 214 мм.
6. Растягивающее усилие – до 120 Н/мм².
7. Распространение горения – класс «А», без распространения при групповой прокладке.
8. Температура при токах КЗ — +160.
9. Предельная температура нагрева — + 350 при 5 секундном коротком замыкании.
10. Наружный диаметр – 21.1-21.3 мм
11. Код ОКП – 3521226100.
12. Класс пожарной безопасности — O2.8.2.5.4.
13. Сроки службы – до 20 лет в условиях открытого монтажа, до 30 лет закрытой прокладкой, гарантийный срок 5 лет.
14. Токовые нагрузки на земле при перегрузке 89 А, без нагрузки 79 А, на воздухе в нормальном рабочем режиме 63 А, под перегрузкой 73 А.
15. 1-секундного КЗ – 1.1 кА
16. Активное сопротивление жилы – 1.85 Ом
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, установка на воздухе 13 кВт. Под напряжением 380в в земле 51 кВт, на воздухе 41 кВт.
18. Аналог – ВБбШв 2х10, NAYY 2х10.

Вес 1 км кабеля ВВБ 2х10 составляет примерно 630 кг. Вес 1 метра оголенной жилы до 0.8 кг. Кабель поставляется минимальной строительной длиной 450 метров, в бухтах весом до 500 кг.

Сфера, правила и условия

Кабельное изделие ВВБ 2х10 предназначено для подключения промышленного оборудования стационарного типа. Также может использоваться для подключения к сети помещений с низкой нагрузкой, осветительного оборудования на охраняемых объектах. Основные сферы использования:

1. Прокладка на открытых участках в местах без возможности воздействия на кабель (вдали от нестационарной техники и оборудования, дорог).
2. Монтаж в коробах, кабельных каналах и трассах. Допускается прокладка группой.
3. Монтаж с заглублением в грунт на глубину ниже 70 см.
4. Прокладка в помещениях, на стеллажах и открытым способом с обязательной фиксацией.

Также допускается монтаж кабеля воздушным путем, с провисанием не более 25 метров, с обязательным использованием металлической подвески.

Где применение запрещено?

Данная модель кабеля не рекомендуется использовать в следующих условиях:

1. Кабель ВВБ 2х10 не подходит для открытого монтажа при минусовой температуре ниже -50 градусов. Возможно значительное сужение, потеря гибкости, увеличение сопротивления жил.
2. Не рекомендован монтаж открытым способом при температурах выше + 50. При таком нагреве битумная пропитка плавится, что разрушает целостность волокнистой оболочки.
3. Не рекомендована прокладка открытым способом в местах перемещения крупногабаритной техники. Есть угроза сдавливания и повреждения изоляции.
4. Кабель не используется в жилых помещениях, так как выделяет в атмосферу вредные испарения.

Изделие ВВБ 2х10 не может монтироваться воздушным путем без подвески. Возможно растяжение, деформация оболочки, есть угроза обрушения конструкций под большим весом кабеля.

В чем преимущества и недостатки

Перед монтажом силового бронированного кабеля ВВБ 2х10 стоит учесть все преимущества и недостатки изделия. Плюсы следующие:

1. Наличие двуслойной брони.
2. Стойкость к растяжению и сдавливанию (70 кг/см2).
3. Возможность укладки в грунт без короба.
4. Длительный срок службы.

Недостатки:

1. Большой вес.
2. Низкая степень гибкости.
3. Сложность монтажа на сильно изогнутых участках.

Недостатки кабеля можно компенсировать только правильным подбором места под установку, подготовкой и выравниванием поверхности.

Бренды

Кабель марки ВВБ 2х10 производится в исполнении для тропического климата «Т» и холодных регионов «ХЛ». Продукция отличается по характеристикам устойчивости к температурам и конструкции, что сказывается на конечной стоимости. Отечественные компании производители:

1. «Электрокабель «Кольчугинский завод» — производит кабели ВВБ из отечественных материалов. Поставляет в бухтах, емкостью до 450 метров. Стоимость 1 метра от 320 рублей.
2. «Ники» — реализует кабель в трех климатических исполнениях. Примерная стоимость от 300 рублей.

Завод «Уралкабель» производит кабели без погрешностей в размерных параметрах оболочки и проводников. Стоимость 1 метра от 300 рублей.

ВБбШв

Бронированный кабель, предназначенный для монтажа в условиях сыпучего грунта, высокой влажности и повышенной поверхностной нагрузки.

Спроектирован для подключения к сети переменного тока напряжением до0.4-1 кВ, с частотой до 50 Гц. Подходит для использования исключительно в помещениях, при заглублении в землю, в предварительно установленный кабельный канал.

Тип маркировки

Электротехническое изделие ВБбШв 2х10 относится к типу кабельных проводников силового, бронированного типа. Маркировка изделия указывает на ряд следующих параметров:

• «В» — изоляция жил пластикатом ПВХ;
• «Б» — бронированный.
• «б» — не оснащается подушкой под броневой лентой.
• «Шв» — поверхностная изоляция в виде ПВХ шланга, произведенного методом прессования.

Конструкция кабеля включает 2 медные жилы, площадь каждой 10 мм². Жилы однородные, монолитные, без дополнительного напыления. На поверхностной изоляции, кроме маркировки, проставлен размерный маркер, с шагом в 1 метр.

Каким ГОСТам соответствует?

Кабель ВБбШв 2х10 предназначен для сетей переменного тока до 1 кВ и укладки в открытый грунт. Эти возможности требуют от изделия целого ряда соответствий отечественным стандартам качества. Основные ГОСТ:

1. 31996-2012 – основной регламент проверки качества кабельной продукции, предназначенной для сетей переменного тока от 0.4 до 3 кВ.
2. 15150-69 – соответствие заявленной температурной устойчивости -50 +50 градусов и климатического исполнения.
3. 22483-2012 – нормы качества для проводников из меди и ее сплава. Так жилы монолитного типа должны обязательно производится из меди 96-98 % очистки.
4. 7006-72 – качество изоляционных покровов из ПВХ и прочих полимеров, для защиты проводников, работающих в сетях до 3 кВ.

ГОСТ 31565-2012 – регламентирует свойства кабелей силового типа без маркировки пожарной безопасности. Такой продукции присваивается класс «А», который указывает на нераспространение горения при прокладке кабелей группой на открытых стеллажах.

Конструкционные особенности

Кабель ВБбШв 2х10 во все сезонном исполнении сконструирован по схеме, снижающей степень сжатия, не превышающую 1 % от общего диаметра. Конструкцию составляют следующие элементы:

1. Слой поверхностной изоляции. Оболочка в виде шланга из пластиката ПВХ толщиной от 1.4 до 1.8 мм. Защищает кабель от стирания, поверхностного воздействия грунтом. Обладает свойством 1 % сжатия при низких температурах, не допускающую проникновение влаги под оболочку.
2. Броня. Монтируется под поверхностным слоем. Представляет собой ленту шириной 45 мм из оцинкованной стали, толщиной 0.3 мм. Лента оборачивается вокруг основания с нахлестом в 1 см. Броня используется в качестве компенсатора поверхностного давления, увеличивает защиту от растяжения и проколов.
3. Дополнительная прослойка под броней. Выполнена лентой из пластиката ПВХ. Толщина слоя 0.5-1 мм. Выполняет роль компенсатора трения металлической ленты, при монтаже и температурном расширении кабеля.
4. Основание кабеля, придающее изделию сечение круглой формы. Монтируется в виде заполнителя из смеси не вулканизированной резины и пластиката ПВХ. Диаметр основания 30 мм. Заполнитель существенной снижает степень поверхностной нагрузки на кабель, предотвращает короткое замыкание между жилами, предотвращает возгорание.
5. Изоляция проводников. Выполнена из пластиката ПВХ. Толщина слоя 0.8-1 мм, сопротивление до 7.2 МОм. Оболочка каждой жилы отличается по цвету согласно ГОСТ 31996-2012: одна обязательно синего цвета (0), вторая белая или серая (фаза). Изоляционный слой не сужается при охлаждении, что способствует устойчивости не оголенного участка при подключении.

Рабочей частью кабеля ВБбШв 2х10 являются токопроводящие жилы. Производятся проводники из монолитного медного прута. Медь предварительно очищается до 96-98 %, что увеличивает проводимость и снижает сопротивление. Диаметр каждой жилы 3.78 мм, при допустимом отклонении до 3.4 мм, площадь сечения 10 мм².

Характеристики

1. Вид климатического исполнения – категория «В», все климатическое.
2. Категории размещения – 2,3,4,5. Возможно везде, кроме улицы.
3. Температуры эксплуатации – от -50 до +50.
4. Температуры монтажа – без предварительного прогрева от -15 до +25.
5. Радиус изгиба – 10 диаметральных размеров или 183 мм.
6. Растягивающее усилие – до 80 Н/мм².
7. Распространение горения – не распространяет при групповой прокладке, класс «А».
8. Температура при токах КЗ — +160.
9. Предельная температура нагрева — + 350 при 5 секундном КЗ.
10. Наружный диаметр – 18-18.4 мм.
11. Код ОКП – 3533713100.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – гарантийный срок 5 лет, эксплуатационный до 30 лет.
14. Токовые нагрузки на земле рабочий режим 79 А, перегруженный режим 89 А, на воздухе в рабочем режиме 63 А, в перегруженном до 73 А.
15. 1-секундного КЗ – 1.1 кА.
16. Активное сопротивление жилы – 1.84 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, установка на воздухе 13кВт. Под напряжением 380в в земле 51 кВт, на воздухе 41 кВт.
18. Аналог – STA 2х10, YBY2х10, ВБВнг 2х10.

Кабель ВБбШв 2х10 поставляется в бухтах, минимальной строительной длиной 450 метров. Вес 1 км составляет примерно 580 кг. Минимальный вес 1 оголенной жилы, длиной 1 метр, от 0.7 кг.

Сфера использования

Силовой, бронированный кабель ВБбШв 2х10 предназначен для подключения промышленного стационарного оборудования, жилых и промышленных помещений, к сети переменного тока до 1 кВ. Основные сферы применения:

1. Прокладка в грунте, в кабельных каналах и трассах. Возможна укладка группой, не более 5 «ниток» в одном канале.
2. Монтаж на открытых стеллажах, в помещениях с вентиляцией и без нее.
3. Установка открытым способом в помещениях, с последующей фиксацией «плавающим» способом.
4. Монтаж на воздухе под навесами, с предварительной фиксацией к подвеске, сечением не менее 5 мм.

Также, кабель ВБбШв 2х10 можно укладывать в открытый грунт, на глубину более 70 см, но при условии отсутствия камней, подвижек почвы и повреждения поверхностной изоляции.

Где не рекомендуется?

Использовать электротехническое изделие ВБбШв 2х10 не рекомендовано в следующих случаях:

1. Для подключения насосов мощностью более 0.7 кВт. Пусковой ток и последующая нагрузка могут перегреть жилы.
2. Для подключения тельферов, конвейеров и подъемных устройств. Такие устройства работают с нестабильной мощностью, что может повлечь перегрев и короткое замыкание кабеля.

Также не допускается открытая прокладка на улице, при температурах выше +25 градусов. Длительное УФ излучение и нагрев могут привести к растрескиванию поверхностной изоляции.

Плюсы и минусы

Среди основных преимуществ кабеля ВБбШв 2х10 можно выделить:

1. Наличие прочной металлической брони.
2. Стойкость к поверхностному давлению до 70 кг/см².
3. Устойчивость к напряжению до 3 кВ.
4. Возможность групповой прокладки.

Недостатком кабеля является низкая степень гибкости. Это затрудняет прокладку на сложных участках, в условиях острых изгибов.

Известные марки

Кабель ВБбШв 2х10 производится в еще нескольких вариациях по климатическому исполнению: «Т» — тропический тип с защитой от образования грибка и «ХЛ» — кабель для особенно холодных регионов. Также существует разновидность изделия с треугольным сечением жилы, для монтажа соединительных клемм.

Среди отечественных производителей данной марки кабеля можно выделить:

1. «Можайский кабель» — производит продукцию прошедшую многократные испытания. Стоимость 1 метра от 290 рублей.
2. «Камский Кабель» — занимается поставкой продукции на промышленные предприятия. Поставляет только бухтой емкостью 450 метров. Стоимость 1 метра от 260 рублей.

«Электрокабель «Кольчугинский завод» — производит кабель собственной разработки, с пониженным коэффициентом сужения и расширения (0.6 %). Средняя цена продукции 270 рублей/м.

ВВГ

Электротехническое изделие для подключения к сетям переменного тока, напряжением 0.4-0.6 кВ и постоянного тока, напряжением до 1 кВ.

Подходит для работы в сетях частотой до 50 Гц. Не имеет бронирования, что сказывается на большой степени гибкости. Предназначен для подключения стационарного оборудования, освещения, помещений жилого и промышленного типа, с нагрузкой до 80 А.

Маркировка

Кабель ВВГ 2х10 относится к разновидности силовых проводников, работающих под напряжением до 1 кВ, прошедший проверку в течение 3 часов, при работе без нагрузки под напряжением 3 кВ. Маркировка изделия состоит из буквенно-цифрового кода, который скрывает следующие данные:

• «В» — поверхностный изоляционных слой из пластиката ПВХ.
• «В» — жилы изолированы пластикатом ПВХ.
• «Г» — гибкий, не бронированный.
• «2» — число токопроводящих жил.

Каждая жила кабеля имеет монолитную структуру, общей площадью 10 мм². Жилы кабеля имеют круглое или треугольное сечение. Изготавливаются проводники из медных прутьев, без дополнительного напыления. Кроме стандартной маркировки на поверхностную оболочку также наносится размерный маркер, с шагов 1 метр.

Каким ГОСТам соответствует?

Конструкция, характеристики и материалы кабеля ВВГ 2х10 полностью соответствуют отечественным стандартам качества в отношении продукции для электрических сетей напряжением до 3 кВ. Основные ГОСТ:

1. 15150-69 – регламентирует соответствие температурной стойкости и заявленному климатическому исполнению.
2. 31565-2012 – нормирует требования к немаркированной продукции по пожарной безопасности. Таким кабелям присваивается класс «А».
3. 7006-72 – проверка качества защитных оболочек из полимерных материалов.
4. 23286-78 – качество изоляции относительно из размерных параметров.
5. 22483-2012 – регламент качества проводников из меди и ее сплавов.

ГОСТ 31996-2012 является основным. Согласно его требованиям, проводится испытание кабеля под напряжением до 3 кВ, в течение 3 часов. Испытания проводятся при заглублении на 70 см в условиях температур – 15 градусов и прокладкой на открытом воздухе, при температуре до + 20 градусов.

Конструкция

Кабель ВВГ 2х10 относится к небронированным, гибким проводникам. Изделие состоит из следующих элементов:

1. Слой поверхностной изоляции в виде жесткого шланга из пластиката ПВХ. Толщина изоляции 1.7 мм. Шланг устойчив к стиранию, поверхностному давлению до 80 кг/см², не длительному воздействию УФ излучения. Степень расширения/сужения, при температурных перепадах, не превышает 2 %.
2. Ленточный слой под поверхностной изоляцией, толщиной 1 мм. Предназначен для защиты кабеля от попадания влаги при повреждении шланга. Изготавливается прослойка из пластиката ПВХ.
3. Основание кабеля. Выполнена в виде монолитного заполнителя из смеси резины и полимеров. Общее сечение заполнителя 30 мм. Заполнитель служит преградой между двумя жилами, снижает степень возгорания, распределяет энергию поверхностного и бокового давления.
4. Изоляция жил из пластиката ПВХ. Толщина слоя на каждой жиле от 0.6 до 1 мм. Слой полностью однородный. Обладает устойчивостью к расширению/сужению при температурных перепадах. Существенно теряет плотность структуры при длительном воздействии УФ излучения. Изоляция устойчива к напряжению до 3 кВ, обладает сопротивлением 7.3 МОм.

Токопроводящие жилы кабеля ВВГ 2х10 полностью монолитные. Имеют диаметральные размеры 3.4-3.8 мм. без дополнительного напыления. Общая площадь сечения жил 10 мм². В качестве исходного материала для проводников используется медных прут, из сплава 97 % очистки.

Особенности

1. Вид климатического исполнения – все климатическое, класс «В».
2. Категории размещения – 3,4,5.
3. Температуры эксплуатации – от -50 до + 50.
4. Температуры монтажа — + 25 стандартная, -15 без прогрева, прокладка с заглублением.
5. Радиус изгиба – 140 мм, или 10 диаметральных величин.
6. Растягивающее усилие – до 70 Н/мм².
7. Распространение горения – категория «А», безопасен для групповой прокладки.
8. Температура при токах КЗ — + 160 мгновенно.
9. Предельная температура нагрева — +350 при 5 секундном КЗ.
10. Наружный диаметр – 14 мм.
11. Код ОКП – 3533712700.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – эксплуатационный 20-30 лет, гарантийный 3-5 лет.
14. Токовые нагрузки на земле стандартный режим 79 А, при перегрузке до 89 А. На воздухе при нормальном режиме 63 А, при нагрузке до 73 А.
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.84 Ом
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, прокладкой на воздухе 13 кВт. Под напряжением 380в прокладка в земле 51 кВт, на воздухе 41 кВт.
18. Аналог – NYY 2х10, YKY 2х10.

Минимальная строительная длина кабеля ВВГ 2х10 составляет 450 метров. Примерный вес 1 км, без учета бухты, от 300 кг. Оголенная жилы в виде круглого прута, длиной 1 метр весит примерно 0.8 кг.

Условия применения

Кабель ВВГ 2х10 предназначен для подключения стационарного, осветительного оборудования, помещений жилого и промышленного типа к сетям переменного тока напряжением до 1 кВ. Основные рекомендуемые сферы использования:

1. Прокладка открытым способом в помещениях. Монтаж по горизонтальной и вертикальной плоскости с фиксацией.
2. Прокладка на стеллажах открытого типа в группе, в помещениях с периодическим контролем.
3. Подвод электрического тока воздушным путем от опор электропередач. Проводится исключительно с использованием подвески при провисании на длину более 10 м.
4. Прокладка под землей в коробах.

Также допустим монтаж без короба в открытый, песчаный грунт, без камней. Такая прокладка позволяется только на участках без поверхностного давления, с обязательной установкой указательных знаков.

Где запрещено?

Кабель не рекомендован к использованию:

1. Для подключения нестационарного оборудования. Возможно получение повреждения или растягивание.
2. Для прокладки на улице без дополнительной защиты. Поверхностная изоляция растрескивается при длительном УФ излучении и в следствии частых перепадов температур.
3. При монтаже в земле, с повреждением верхнего изоляционного слоя. Приводит к накоплению влаги и потери эксплуатационных характеристик.
4. При подключении подъемных устройств. Изменение рабочей мощности влияет на температуру кабеля и способно привести к полному выходу из строя.

Не рекомендовано использование кабеля в подвешенном состоянии без подвески. Растяжение под собственным весом может повлечь деформацию изоляции во всей конструкции.

Плюсы и минусы

Среди основных преимуществ кабеля ВВГ 2х10 можно выделить:

1. Высокая гибкость.
2. Надежность для подключения осветительных приборов.
3. Стойкость к напряжению до 1 кВ.
4. Возможность групповой укладки.

Недостаток кабеля ВВГ 2х10 в отсутствии брони. Изделие не может использоваться в помещениях с возможностью сдавливания, в жестких, каменистых, нестабильных грунтах.

Торговые марки

Кабель ВВГ 2х10 производится еще в двух вариациях по климатическому исполнению: Тропическое «Т» и холодно стойкое «ХЛ». Также существует модель с многопроволочной и треугольной жилой. Производители кабельной продукции ВВГ 2х10:

1. «НП «Подольсккабель» — занимается производством и реализацией кабелей ВВГ любого типа. Примерная цена 1 м от 240 рублей.
2. «Спецкомплектация» — производит и поставляет кабельную продукцию на промышленные предприятия и к месту строительства. Цена за 1 метр начинается от 230 рублей.
3. «Калужский кабельный завод» производит кабель ВВГ в любой комплектации по максимальным требованиям ГОСТ. Стоимость от 240 рублей/м.

Стоимость кабеля ВВГ 2х10 может меняться в большую или меньшую сторону, в зависимости от климатического исполнения. Разница составляет примерно 20 %.

ВВГнг-LS

Токопроводящее изделие с медными жилами, без бронированного слоя. Предназначен для использования на предприятиях с высокой возможностью возгорания, выбросов газов, на атомных станциях 3-4 категории.

Основное назначение, подвод электрического переменного тока, напряжением 0.6-1 кВ к стационарному оборудованию и осветительным приборам, работающим с частотой до 50 Гц.

Маркировка

Кабель ВВГнг-LS 2х10 относится к гибким, силовым проводникам, с высокой степенью защиты от возгорания. Сложная буквенно-цифровая маркировка расшифровывается следующим образом:

• «В» — поверхностный изоляционный слой из пластиката ПВХ;
• «В» — внутренний изоляционный слой из пластиката ПВХ;
• «Г» — гибкий, не бронированный;
• «нг» — групповая прокладка без распространения огня;
• «LS» — low smoke, низкая степень выделения газов и дыма.
• «2» — число проводников;
• «10» — площадь сечения 1 проводника в мм².

Некоторые производители дополняют маркировку буквой «А», которая указывает на категорию пожарной безопасности кабеля.

Нормативное регулирование

Кабель ВВГнг-LS 2х10 относится к продукции для специальной промышленности. Это требует определенных качественных характеристик. Кабельная продукция производится и испытывается с учетом следующих ГОСТ:

1. 22483-2012 – регламент контроля качества проводников и материалов, из которых они производятся.
2. 23286-78 – контроль размерных параметров изоляционных слоев и оболочек на разных «уровнях» конструкции кабеля.
3. 7006-72 – нормы контроля качества изоляционных материалов из ПВХ.
4. 31565-2012 – проверка соответствия классу «А» пожарной безопасности.
5. 15150-69 – соответствие характеристик заявленному классу климатического исполнения.

ГОСТ 31996-2012 является общим регламентом проверки качества кабельной продукции, для сетей переменного тока напряжением от 0.6 до 3 кВ. Кабель проходит проверку при заглублении на 70 см при температуре от -15 градусов. На поверхности проверка выполняется при + 25 в условиях 60% влажности и при + 35 в условиях 98% влажности.

Конструкция

Кабель ВВГнг-LS 2х10 имеет защищенную от распространения возгорания конструкцию, которая в основном состоит из пластиката ПВХ, устойчивого к нагреву. Общую конструкцию кабеля составляют следующие элементы:

1. Прочная поверхностная изоляция из пластиката ПВХ. Особенностью материала является более сжатая структура, которая за счет плотности более устойчива к возгоранию. Толщина защитного слоя 1.7-2 мм.
2. Полимерная лента из пластиката ПВХ. Толщина слоя 1 мм. Слой выполняет роль барьера для накопления влаги при повреждении поверхностной изоляции. Также лента предохраняет возгорание кабеля при поверхностном воздействии высокой температуры.
3. Основание кабеля. Выполнено из смеси невулканической резины и полимеров. Заполнитель выступает в роли барьера между двумя проводниками, существенно снижает нагрузку на кабель, обладает свойством компенсации энергии растяжения. Заполнитель формирует форму сечения кабеля. Диаметр заполнителя 40 мм.
4. Отдельный изоляционный слой для каждой жилы. Производится из пластиката ПВХ толщиной 1 мм. Изоляция кабелей данного типа обладает устойчивостью длительному воздействию температур до + 90 градусов, степенью сжатия при охлаждении не более 1%. Каждая жила отличается цветом изоляционного слоя: «0» обязательно синего цвета, «фаза» может быть белого или серого цвета. Сопротивление воздействию токов напряжением до 3 кВ составляет 7 МОм.
5. В качестве проводников используются две жилы в монолитном исполнении из меди 98% степени очистки. Жилы могут быть круглого или треугольного сечения, диаметром до 3.7 мм, площадью 10 мм2.

В качестве дополнительного защитного барьера внутренняя полость кабеля, между прослойками, напыляется слоем мелкозернистого талька. Порошок предотвращает возгорание и сильный нагрев отдельных изоляционных слоев.

Техническое описание

1. Вид климатического исполнения – категория «В», все климатическое.
2. Категории размещения – 2,3,4,5. В помещениях и под навесами.
3. Температуры эксплуатации – согласно исполнению, -50 +50.
4. Температуры монтажа – от -15 без предварительного прогрева, + 25.
5. Радиус изгиба – до 10 диаметральных размеров или 140-142 мм.
6. Растягивающее усилие – до 70 Н/мм².
7. Распространение горения – категория «А», защита от распространения в группе.
8. Температура при токах КЗ — +180.
9. Предельная температура нагрева — + 400, при 5 секундном КЗ.
10. Наружный диаметр – 14-14.2 мм.
11. Код ОКП – 3533713500.
12. Класс пожарной безопасности — П1б.8.2.2.2.
13. Сроки службы – гарантийный 5 лет, эксплуатационный 25-30 лет.
14. Токовые нагрузки на земле в рабочем режиме 79 А, под перегрузкой 89 А, на воздухе от 63 до 73 А.
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.85 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, монтаж на воздухе 13 кВт. Под напряжением 380в прокладка в земле 51 кВт, монтаж на воздухе 41 кВт.
18. Аналог – CYKY 2х10, YDY 2х10.

Кабель ВВГнг-LS 2х10 поставляется минимальной строительной длиной 450 метров, в бухтах по 700 кг. Вес 1 км кабеля составляет 400 кг. Минимальный вес одной оголенной жилы, длиной 1 метр, в пределах 0.9 кг.

Сфера применение

Кабель ВВГнг-LS 2х10 предназначен для прокладки во взрывоопасных объектах категории В1 по классу пожарной безопасности. Также изделие может использоваться на АЭС, АЗС и складах с горюче-смазочными материалами. Основные сферы использования:

1. Прокладка в коробах в грунте, при условии заглубления ниже глубины промерзания.
2. Открытый монтаж под навесами, с обязательной фиксацией «плавающим» способом.
3. Монтаж на стеллажах группой в помещениях с периодической проверкой, отсутствием вентиляции.

Подключение может осуществляться исключительно к стационарному оборудованию, мощность которого не превышает 0.7 кВт.

Где нельзя применять?

Кабель ВВГнг-LS 2х10 не рекомендуется использовать в следующих условиях:

1. Выполнять монтаж в грунт без коробов и кабельных трасс. Нагрузка грунтом и находящимися в нем предметами может повредить кабель.
2. Монтировать кабель без фиксации или на жесткую фиксацию. Температурное расширение может повредить изоляцию.
3. Использовать кабель для подключения нестационарного оборудования, смещение которого может привести к растяжению кабеля.

Запрещено подключать кабель для питания оборудования высокой мощности. За этим может последовать перегрев, плавление и короткое замыкание кабеля.

Плюсы и минусы

Основные преимущества кабеля ВВГнг-LS 2х10:

1. Безопасность. Кабель не распространяет открытое горение.
2. Сжатая конструкция, что снижает степень проникновения влаги под оболочку.
3. Высокая гибкость. Позволяет монтировать кабель на участках со сложными изгибами.

Единственным недостатком кабеля ВВГнг-LS 2х10 можно считать отсутствие брони, что значительно сужает сферы использования изделия.

Бренды

Электротехническое изделие ВВГнг-LS 2х10 производится в вариации «Т» -тропическое исполнение и «ХЛ» — для холодных регионов. Среди основных отечественных производителей и поставщиков наиболее выделяются следующие компании:

1. «Самарская кабельная компания» — производит кабель из отечественных материалов, с учетом ГОСТ и ТУ. Примерная стоимость 1 метра от 250 рублей.
2. «Завод «Энергокабель» — поставляет любые вариации кабеля по цене от 240 рублей/м.

«Электрокабель «Кольчугинский завод» — является разработчиком кабеля высокой пожарной безопасности. Поставляет изделия любого климатического исполнения по цене от 270 рублей/м.

ВВГ-П

Кабель в ПВХ оболочке с медными однородными жилами.

Предназначен для подключения осветительных приборов, оборудования малой мощности и подвода электрического тока к помещениям промышленного и бытового типа. Используется в сетях электрического тока напряжением от 0.4 до 1 кВ, с рабочей частотой до 50 Гц.

Тип маркировки

Кабель ВВГ-П 2х10 относится к типу силовых, небронированных кабелей в мягкой оболочке. Маркировка на поверхности внешнего изоляционного слоя расшифровывается следующим образом:

• «В» — внешняя изоляция из пластиката ПВХ;
• «В» — внутренний изоляционный слой из пластиката ПВХ;
• «Г» — не бронированный, гибкий;
• «П» — плоской формы;
• «2» — число проводников;
• «10» — площадь сечения 1 проводника в мм².

В начале маркировки не проставлена буква «А», что указывает на медное исполнение жил. Кроме маркировки, на внешнюю защитную оболочку также может наноситься размерный маркер, с шагом в 1 метр.

ГОСТ

Кабели силового типа производятся и проходят испытания с учетом регламентов нескольких отечественных стандартов качества:

1. ГОСТ 22483-2012 – регламент соответствия качества токопроводящих жил для кабелей силового типа.
2. ГОСТ 7006-72 – нормы качества защитной изоляции из ПВХ пластиката.
3. ГОСТ 23286-78 – соответствие параметров изоляции по толщине и устойчивости к напряжению до 3 кВ.
4. ГОСТ 31565-2012 – соответствие пожарной безопасности класса «А» для не маркированных кабелей.

Качество кабеля ВВГ-П 2х10 подтверждается испытанием согласно ГОСТ 31996-2012. Проверка проводится при заглублении в почву на глубину 70 см, в условиях температуры -15 градусов без прогрева. В условиях температур +20 градусов и влажности 60%, проводится проверка напряжением 3 кВ для монтажа в группе.

Структура

Силовой кабель ВВГ-П 2х10 отличается максимально простой, плоской конструкцией. Она состоит из:

1. Поверхностный защитный слой из пластиката ПВХ. Толщина оболочки 1.4-1.7 мм. Изоляция устойчива к нагреву до + 90 градусов, не сужается при низких температурах в пределах параметров климатического исполнения. Защищает внутреннюю структуру кабеля от стирания.
2. Слой изоляционной ленты из ПВХ, толщиной 1 мм. Предохраняет кабель от попадания влаги, в условиях повреждения поверхностной изоляции.
3. Индивидуальный изолятор для каждой жилы. В качестве материала также выбран ПВХ пластикат, толщиной 1 мм. Изоляция устойчива к нагреву до + 75 градусов. Сужение при охлаждении не превышает 1 % от длины в «оголенном» состоянии. Каждая жила отличается по цвету изоляционного слоя: «0» всегда синего цвета, «фаза» может быть белого, серого или коричневого цвета. Кроме устойчивости к температурам, изоляция обладает сопротивлением до 8 МОм при подключении напряжения до 3 кВ.

В кабеле ВВГ-П 2х10 используются однородные медные жилы круглого сечения, диаметром 3.4-3.7 мм, без дополнительного напыления. В качестве материала для проводников используются вытянутые прутья из очищенной до 98% меди.

Технические особенности

1. Вид климатического исполнения – категория все климатического исполнения «В».
2. Категории размещения – 3,4,5, только в помещениях.
3. Температуры эксплуатации – от -50 до +50.
4. Температуры монтажа – от 15 до +25.
5. Радиус изгиба – 140 мм или 10 диаметральных величин.
6. Растягивающее усилие – до 50 Н/мм².
7. Распространение горения – класс «А», без распространения в группе.
8. Температура при токах КЗ — +150.
9. Предельная температура нагрева — + 250 при 5 секундном КЗ.
10. Наружный диаметр – 14 мм высота, 20.3 мм ширина.
11. Код ОКП – 3533712600.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – эксплуатационный 30 лет, гарантийный 5 лет.
14. Токовые нагрузки на земле при нормальном режиме 79 А, при перегрузке 89 А (в коробе). На воздухе работа без нагрузки 63 А, под перегрузкой 73 А.
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.84 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле 13 кВт, установка на воздухе 17 кВт. Под напряжением 380в в земле 51 кВт, на воздухе 41 кВт.
18. Аналог – NYIFY 2х10.

Кабель ВВГ-П 2х10 поставляется в бухтах минимальным весом 50 кг. Вес 1 км кабеля до 220 кг. Одна жила кабеля, без изоляции, длиной в 1 метр весит примерно 0.8 кг.

Сфера, правила и условия использование

Кабель ВВГ-П 2х10 используется для подключения стационарного оборудования в сетях переменного тока, напряжением до 1 кВ. Основные варианты применения:

1. Прокладка в грунте с обязательной укладкой в короб.
2. Монтаж в изоляционных шлангах в вертикальной и горизонтальной плоскости без фиксации кабеля.
3. Прокладка под бетонной стяжкой без защиты.
4. Монтаж под навесами, с «плавающей» фиксацией.

Использование кабеля для подключения насосного оборудования возможно, при условии, если мощность насоса не превышает 0.7 кВт.

Где не рекомендуется?

Применение кабеля не рекомендовано в следующих условиях:

1. Подключение к нестационарному оборудованию. Может привести к растяжению и обрыву.
2. Монтаж в землю без дополнительной защиты. Может повредиться оболочка.
3. Прокладка без защиты на улице. Поверхностная оболочка не устойчива к УФ излучению. Возможно ее огрубение и растрескивание.

Также, запрещается сгибать кабель по ширине. Делать это можно только по высоте сечения. Изгиб по ширине может нарушить целостность оболочки, создать напряжение на нее и привести к расслоению.

Плюсы и минусы

Среди основных плюсов кабеля ВВГ-П 2х10 можно особенно выделить:

1. Плоское сечение.
2. Возможность прокладки в бетонной стяжке.
3. Широкая сфера использования в бытовых и промышленных помещениях.

Основной недостаток кабеля в слабой устойчивости к УФ излучению. Оболочка теряет свои свойства, становится более грубой и растрескивается на изгибах.

Примеры производителей

Электротехническое изделие ВВГ-П 2х10 производится также в вариации «ХЛ» и «Т». Тропическое исполнение кабеля дополняется пропиткой внешней и внутренней части оболочки антибактериальным составом.

Исполнение «ХЛ» отличается высокой стойкостью к низким температурам. Среди основных отечественных производителей можно выделить:

1. «ТД Сибирский Кабельный Завод» — производит кабель ВВГ-П в любом климатическом исполнении, с учетом максимальных размерных характеристик по изоляции. Примерная стоимость 240 р/м.
2. «Завод «Энергокабель» — производит и поставляет кабели для промышленных объектов. Минимальная строительная длина 700 метров. Стоимость 1 м от 250 р.
3. «Арзамасский кабельный завод» — производит кабели ВВГ-П полностью из отечественных материалов, с учетом особенностей климата разных регионов. Цена за 1 м начинается от 200 рублей.

Стоимость кабеля ВВГ-П 2х10 может зависеть от выбранных параметров по толщине изоляции. Разница в стоимости поставляет примерно 10 %.

ВВГнг-LS-П

Кабель плоской конструкции, с медными проводниками в полимерной изоляции из пластиката ПВХ. Предназначен для работы в сетях переменного тока до 0.6 кВ, с частотой до 50 Гц и постоянного тока до 1 кВ.

Особенностью кабеля ВВГнг-LS-П 2х10 являются высокое показатели огнезащиты, что расширяет сферу использования до огнеопасных объектов, складов и помещений с лабораторным оборудованием.

Маркировка

Маркировка кабеля ВВГнг-LS-П 2х10 полностью расшифровывает особенности изделия и прямо указывает на сферы применения. Маркировка скрывает следующую информацию:

• «В» — поверхностный изоляционный слой из пластиката ПВХ;
• «В» — внутренний изоляционный слой из пластиката ПВХ;
• «Г» — не бронированный, гибкий;
• «нг» — не распространяет горение;
• «LS» — low smoke, низкая степень выделения газов и дымов;
• «П» — плоская конструкция;
• «2» — число встроенных проводников;
• «10 – площадь сечения одного проводника в мм2.

Кабель не маркируется двумя буквами «А»:

1. Отсутствие «А» в начале маркировки указывает на использование меди в качестве материала жил.
2. Отсутствие в маркировке буквы (А) по центру. Определяет класс «А» по пожарной безопасности, который назначается для не маркированных токопроводящих изделий.

Кабель ВВГнг-LS-П 2х10 относится к силовым токопроводящим изделиям, не оснащенных броней. Производится в плоском поперечном сечении, что снижает занимаемую площадь при групповой прокладке на стеллажах и в коробах.

Каким ГОСТам соответствует?

Изделие ВВГнг-LS-П 2х10, за счет принадлежности к типу огнезащитной кабельной продукции, производится и проходит испытания в четком соответствии с требованиями ГОСТ. Основные стандарты:

1. ГОСТ 15150-69 – регламентирует соответствие кабеля заявленному климатическому исполнению и стойкости к температурному промежутку -50+50 градусов.
2. ГОСТ 31565-2012 – нормы качества изоляции и стойкости к температурам для кабелей с огнезащитными свойствами.
3. ГОСТ 7006-72 – качество и стойкость полимерных материалов, использующихся в качестве изоляторов.
4. ГОСТ 23286-78 – регламент качества и размерных параметров кабельной продукции для сетей переменного тока, напряжением до 1 кВ.
5. ГОСТ 22483-2012 – нормы проверки для проводников из меди и ее сплавов, использующихся в сетях до 3 кВ.

Основной регулятор качества ГОСТ 31996-2012 регламентирует испытания кабельной продукции для сетей переменного тока 0.6-3 кВ.

Испытания проводятся при температуре + 25 градусов и влажности воздуха 60%, при температуре + 35 на открытом воздухе и влажности 98%, при заглублении на 70 см в грунт на открытом воздухе, при температуре -15 градусов без прогрева.

Конструкция

Конструкция кабеля ВВГнг-LS-П 2х10 максимально облегченная, не включает бронирования. Главный упор сделан на свойство материалов не распространять открытое пламя. Кабель состоит из следующих частей:

1. Слой наружной изоляции и пластиката ПВХ. Толщина оболочки от 1.3 до 1.7 мм. Полимерный слой производится по технологии максимального сжатия. Плотная структура не содержит молекул кислорода, что снижает вероятность воспламенения.
2. Промежуточный слой ПВХ ленты. Толщина 1 мм. Лента предотвращает проникновение влаги и ее накопление при повреждении поверхностного слоя.
3. Резина-полимерный заполнитель. Плоская форма заполнителя позволила расположить жилы параллельно друг другу. Заполнитель разделяет две жилы, формирует устойчивое к поверхностной нагрузке сечение кабеля. Толщина до 15 мм, ширина 25 мм.
4. Изолятор проводников. Толщина слоя 1 мм. Изолятор производится из пластиката ПВХ. Обладает устойчивостью к сужению при низких температурах. Не предназначен для монтажа под длительным воздействием солнечных лучей. Каждая жила отличается цветом изоляционного слоя: обязательно синий «0», белого или серого цвета «фаза». Сопротивление изоляции 7.1 МОм.
5. Проводники. Кабель включает 2 проводника однородной структуры. Толщина жилы 3.4-3.7 мм, общая площадь 10 мм². Жилы производятся из меди высокой степени очистки 96-98 %, не имеют напыления.

Между изоляцией жил и заполнителем, кабель может дополняться прослойкой талька, который компенсирует повышение температуры, препятствует возгоранию кабеля. При попадании влаги, тальк пропитывается, что сильно снижает уровень влажности внутренней структуры при повреждении изоляции.

Техническое описание

1. Вид климатического исполнения – «В», все климатическое.
2. Категории размещения – 3,4,5, только в помещении или в защитном коробе.
3. Температуры эксплуатации – от –50 до + 50.
4. Температуры монтажа – от 0 до +25 градусов.
5. Радиус изгиба – 10 величин или 170 мм (по ширине).
6. Растягивающее усилие – до 60 Н/мм².
7. Распространение горения – категория «А», не распространяет при групповой прокладке.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева — + 350 при коротком замыкании в течение 5 секунд.
10. Наружный диаметр – 17 мм.
11. Код ОКП – 352122.
12. Класс пожарной безопасности — П1б.8.2.2.2.
13. Сроки службы гарантийный до 5 лет, эксплуатационный 35 лет.
14. Токовые нагрузки на земле в обычном режиме 79 А, при высокой нагрузке до 89 А. На воздухе от 63 А до 73 А при перегрузке).
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.84 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, установка на воздухе 13 кВт. Под напряжением 380в в земле 51 кВт, на воздухе 41 кВт.
18. Аналог — YnDYp-LS 2х10.

Кабель ВВГнг-LS-П 2х10 поставляется в бухтах минимальным весом 50 кг. Минимальная строительная длина кабеля 150 метров. Примерный вес 1 км кабеля 400 кг.

Применение

Кабель ВВГнг-LS-П 2х10 подходит для использования на промышленных предприятиях, складах и прочих опасных для возгорания участков категория В1. Также может использоваться на безопасных участках в АЭС. Использование кабеля:

1. Прокладка в грунте при наличии трасс или коробов.
2. Монтаж в бетонную стяжку, без использования канала.
3. Прокладка к осветительным приборам в гофрированных шлангах.
4. Групповой монтаж на открытых стеллажах.

Кабель предназначен для подключения исключительно стационарного оборудования. Может использоваться при воздушном монтаже, но обязательно с подвеской.

Где не рекомендуется?

Электротехническое изделие ВВГнг-LS-П 2х10 запрещено использовать при следующих условиях:

1. Монтаж в открытом грунте без короба. Влечет частичное повреждение изоляции.
2. Монтаж без защиты на улице. При водит к повреждению изоляции. Оболочка высыхает и трескается под УФ излучением. Подключение кабеля к нестационарному оборудованию. Приводит к растяжению, обрыву.

Особенно запрещается монтаж кабеля в открытый влажный грунт при незначительных повреждениях поверхностной изоляции. Кабель накапливает влагу, что может повлечь за собой перегрев и короткое замыкание.

Плюсы и минусы

Среди основных преимуществ кабеля ВВГнг-LS-П 2х10 можно выделить:

1. Максимально простая, облегченная конструкция.
2. Высокая защита от возгорания.
3. Низкая степень выделения дыма.
4. Возможность скрытого монтажа под бетонную стяжку.

Недостатком кабеля можно считать слабую стойкость к УФ излучению. Оболочка со временем растрескивается и высыхает, особенно в условиях температур выше + 25 градусов.

Марки

Токопроводящее изделие ВВГнг-LS-П 2х10 производится в исполнении «Т» — тропическое и «ХЛ» — холодно стойкое. Кабель может отличаться и по исполнению жил, проводник производится в монолитном и многопроволочном исполнениях. Среди основных производителей на отечественном рынке можно выделить:

1. «Калужский кабельный завод» — поставляет продукцию исключительно в бухтах, минимальной длиной 450 метров. Средняя цена за 1 м составляет 240 рублей.
2. «НКЗ «Электрокабель НН» — является поставщиком кабельной продукции на специальные предприятия. Примерная стоимость 1 м от 250 рублей.

«Арзамасский кабельный завод» производит кабели ВВГнг-LS-П 2х10 любой модификации, из отечественных материалов, с учетом максимальных величин конструкции проводника. Примерная цена 230 рублей/м.

ВВГЭ

Экранированный кабель с медными проводниками в полимерной изоляции. Используется для подвода электрического ока напряжением от 0.6 до 1 кВ, с рабочей частотностью до 50 Гц.

Основное назначение экранированного кабеля питание электрического оборудования с высокой чувствительностью к электромагнитным помехам.

Маркировка

ВВГЭ 2х10 относится к кабелям силового, экранированного типа, без брони. По маркировке изделия можно получить следующую информацию:

• «В» — поверхностная изоляция из пластиката ПВХ;
• «В» — внутренний изоляционный слой из пластиката ПВХ;
• «Г» — не бронированный, гибкий;
• «Э» — экранирован медной лентой.

В качестве проводников используются 2 жилы, сечением 10 мм². В качестве материала жил применяется медь, на что указывает отсутствие буквы «А» в начале маркировки. Кроме буквенно-цифрового кода, на поверхности кабеля также можно найти метрический маркер, который проставляется через каждый метр.

Каким ГОСТам соответствует?

Экранированный кабель ВВГЭ 2х10 собран с учетом необходимости защиты электрических установок от воздействия электромагнитного поля. Такое свойство требует от производителя соблюдения ряда стандартов при производстве:

1. ГОСТ 22483-2012 – качество используемых жил и материалов для их изготовления, которые используются в кабелях для работы с переменным током до 3 кВ.
2. ГОСТ 23286-78 – регламентирует размеры сечения и толщину изоляции для кабелей силового типа.
3. ГОСТ 7006-72 – регламент проверки качества изоляции из полимерных материалов.
4. ГОСТ 31565-2012 – проверка соответствия пожарной безопасности для не маркированных кабелей.
5. ГОСТ 15150-69 – соответствие заявленному климатическому исполнению и устойчивости кабеля к температурным перепадам от – 50 до +50.

ГОСТ 31996-2012 – является основным регламентом проверки качества производимых силовых кабелей. Испытания проводятся при заглублении на 70 см в грунт, при температуре -15 градусов, с учетом сопротивления почвы 1.2км/кВ.

Конструкция

Кабель ВВГЭ 2х10 построен по стандартной схеме, с максимально облегченной конструкцией, без дополнительной защиты. Конструкция проводника состоит из следующих элементов:

1. Слой поверхностной изоляции из пластиката ПВХ. Толщина слоя 1.7 мм, с допустимым отклонением до 1.3 мм. Оболочка устойчива к воздействию УФ излечения при температуре не выше + 15 градусов.
2. Слой полимерной ленты. Толщина слоя 0.2 мм. Служит разделителем между поверхностной изоляцией и экраном. В качестве разделителя также может использоваться кабельная бумага. Замена предусмотрена нормами ГОСТ.
3. Экранированный слой. Используется двойная защита: под медной лентой монтируется сетка из тонкой проволоки. Толщина ленты 0.2 мм, ширина 30 мм. Толщина используемой проволоки 0.3 мм. Общий диаметр экрана 1 см. Двойной экран предотвращает воздействие электромагнитного поля от кабеля на чувствительную аппаратуру.
4. Промежуточный полимерный слой из ПВХ ленты. Толщина слоя 1 мм. Используется для предотвращения стирания внутренних оболочек под воздействием экрана.
5. Резиновый заполнитель. Создает основание для кабеля и выполняет роль разделителя жил. Производится из смеси не вулканической резины и полимеров. Диаметр сечения 1 см.
6. Изолятор жил. Производится из пластиката ПВХ. Толщина изоляции 1 мм, при допустимом отклонении до 0.8 мм. Изоляция устойчива к низким температурам, коэффициент сжатия составляет 0.7 %. Каждая жила отличается цветом изоляционного слоя: 1 обязательно синего цвета, вторая может быть белой или серой.

Последним элементом кабеля ВВГЭ 2х10 являются жилы. Производятся проводники из меди 98 % степени очистки. Имеют монолитную структуру, круглого сечения, диаметром 3.7 мм.

Полные технические характеристики:

1. Вид климатического исполнения – категория «В» или все климатическое.
2. Категории размещения – 3,4,5. В помещениях или в кабельной защите.
3. Температуры эксплуатации – от – 50 до + 50.
4. Температуры монтажа – от 0 до + 20.
5. Радиус изгиба – 10 величин или 168 мм.
6. Растягивающее усилие – до 70 Н/мм².
7. Распространение горения – категория «А», не распространяет.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева — + 350.
10. Наружный диаметр – 16.5-16.8 мм.
11. Код ОКП – 3533711300.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – эксплуатационный 30 лет, гарантийный 3-5 лет.
14. Токовые нагрузки на земле 79 А, при нормальном режиме, 89 А при перегрузке, на воздухе 63 А в нормальном режиме, 73 А под перегрузкой.
15. 1-секундного КЗ – 1.09 кА.
16. Активное сопротивление жилы – 1.84 Ом.
17. Максимальные мощности под напряжением 220в при монтаже в земле 17 кВт, монтаж на воздухе 13 кВт. Под напряжением 380в прокладка в земле 51 кВт, монтаж на воздухе 41 кВт.
18. Аналог — H03VV-F2х10, OMY 2х10.

Электротехническое изделие ВВГЭ 2х10 поставляет в бухтах емкостью 450 метров. Минимально допустимая строительная длина кабеля 150 метров. Вес 1 км в пределах 480 кг.

Сфера применения

Кабель предназначен для подключения сложных, чувствительных установок, оборудования и измерительной техники. Основные условия использования:

1. Прокладка в помещениях с вентиляцией и без нее, с периодическим контролем состояния проводников.
2. Монтаж в кабельных каналах в земле, с обязательной герметизацией.
3. Монтаж в защищенных каналах и стеллажах.
4. Подключение оборудования стационарного типа.

Также кабель подходит для прокладки под бетонной стяжкой, без использования кабельных каналов.

Где нельзя использовать?

Использование кабеля ВВГЭ 2х10 не рекомендован в следующих условиях:

1. Подключение нестационарного оборудования. Возможно растяжение или сдавливание.
2. Для монтажа в открытом каменистом грунте. Может привести к повреждению оболочки.
3. Прокладка и подключение кабеля в поврежденной изоляцией в помещениях с высокой влажностью. Это может привести к пропитыванию внутренней части кабеля влагой.

Также не рекомендовано подключение кабеля с повреждением экрана. Это приводит к увеличению «шума». Помехи могут повлиять на работу чувствительного оборудования.

Преимущества и недостатки

Среди основных преимуществ кабеля ВВГЭ 2х10 можно выделить:

1. Наличие 2 слоев экрана. Это увеличивает защиту от помех.
2. Многослойность конструкции.
3. Повышенная пожарная безопасность.

Основной минус изделия заключается в очень требовательных условиях монтажа. Кабель не должен подвергаться сильным напряжением, растягиваниям, сдавливанию.

Производители

Кабель ВВГЭ 2х10, кроме все климатического исполнения, производится еще для зон тропического и холодного климата. Исполнение «Т» выдерживает длительное УФ излучение, обладает антигрибковой защитой. Исполнение «ХЛ» устойчиво к температурам от -60 градусов, обладает более сжатой конструкцией, устойчивым к обморожению экраном.

Среди отечественных производителей можно выделить:

1. «Электрокабель «Кольчугинский завод» — производится кабель ВВГЭ 2х10 в любом исполнении, с четким соблюдением требований ГОСТ. Примерная стоимость 240 рублей/м.
2. «Самарская кабельная компания» — поставляет продукцию метражом и в бухтах по 450 метров. Стоимость от 230 рублей/м.
3. «Завод «Энергокабель» — поставляет продукцию на предприятия с измерительным и роботизированным оборудованием. Стоимость кабеля от 250 р/м.

Стоимость кабеля может варьироваться в пределах 40%. Такая разница зависит от количества слоев экрана и его толщины. Также прослойка может быть заказана по индивидуальным требованиям.

Заключение

Кабели «емкостью» 2х10 востребованы как в промышленном, так и в жилом секторах. Это связано с универсальностью кабелей. Они могут питать здания и сооружения, отвечать за освещение больших площадей, использоваться для работы оборудования различной сложности. Главное подобрать кабель 2х10 с наиболее подходящими параметрами гибкости и стойкости к внешним воздействиям.
