Конструкция, виды и сфера применения медного провода 2х2,5

Эффективность работы электрических сетей и коммуникаций напрямую зависит от кабелей, которые установлены на различных участках, с учетом нагрузки, номинального сопротивления, температуры и прочих важных факторов.

Далее представлен обзор медных кабелей 2 на 2.5 мм. Описаны основные и часто используемых модели, их характеристики, назначение, правила использования и зарубежные аналоги.

Что означает в маркировке?

Кабеля маркируются для удобства подбора при покупке и монтаже. Вся кабельная продукция с маркировкой 2х2.5 мм используется для прокладки бытовых и промышленных сетей переменного тока, напряжением не выше 1 кВт. Маркировка 2х2.5 обозначает:

1. Первая цифра «2» — указывает на количество жил в кабеле.
2. Вторая цифра «2.5» — это площадь жилы равная 2.5 мм².

Указанно именно сечение одной «голой» жилы, а не наружный диаметр вместе с изоляцией.

Виды

При прокладке низковольтных сетей и коммуникаций используются силовые и монтажные электрические проводники. К наиболее распространенным кабелям, с параметром 2х2.5 мм можно отнести:

1. ВВГ и несколько его модификаций.
2. КГ.
3. ПВС.
4. ПВГ
5. ВБбШвнг.
6. NYM.
7. ВВГЭ.
8. ВВБ.
9. МКШ.
10. КВВГ.
11. ВБВ.
12. ПРВ.
13. ПРД.
14. ППП.
15. МКВ.
16. МВМ.
17. СПЭ.
18. ПУГНП и модификации.

Ниже представлен более подробный обзор наиболее часто используемых медных кабелей сечением 2х2.5 мм.

ВВГ

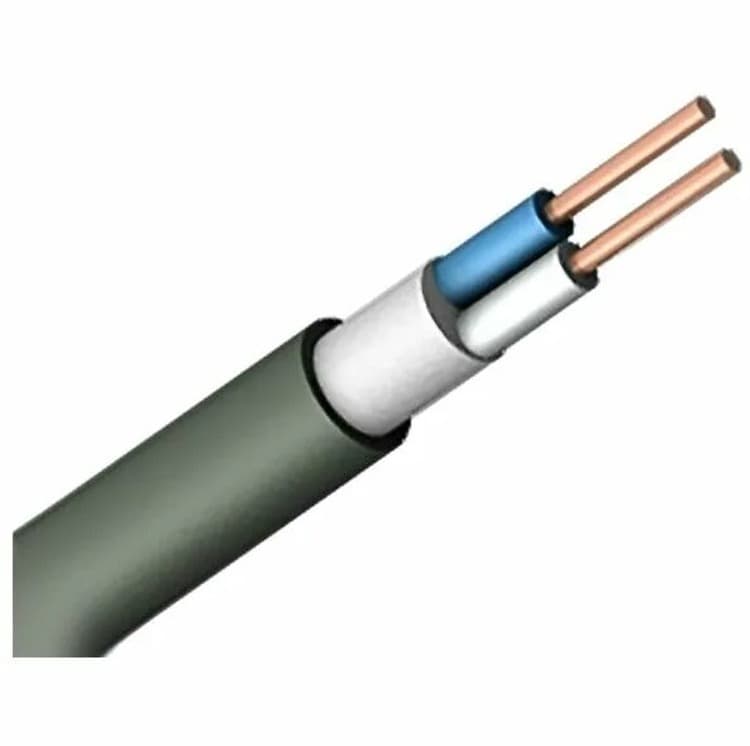

Кабель ВВГ 2х2.5 мм относится к разновидности силовых, для работы в бытовых и промышленных сетях напряжением в пределах 0.6-1 кВт. Представляет собой изделие с 2 токопроводящими жилами в ПВХ оболочке, с дополнительным полиэтиленовым слоем. Основная защита от внешних воздействий представляет собой покрытие из стойкого полиэтиленового материала.

Тип и полная расшифровка маркировки

Кабель ВВГ относится к силовому типу, который должен выдерживать пиковые нагрузки до 40 Ампер, в условиях подачи напряжения величиной до 1000 вольт, при сопротивлении до 8 Ом.

Маркировка кабеля состоит из трех заглавных букв, которые обозначают:

1. «В» — ПВХ изоляция.
2. «В» — ПВХ пластикат внешнего слоя изоляции.
3. «Г» — без защитного покрова.
4. «2» — количество жил.
5. «2.5» площадь сечения одной жилы в мм².

В обозначении отсутствует первая буква, что указывает на медное исполнение жилы.

Законодательное регулирование

Кабель ВВГ используется для прокладки электрических сетей и коммуникаций, поэтому соответствует целому ряду ГОСТ по качеству и характеристикам:

1. 15150-69 – соответствие изоляции и материалу жил универсальному климатическому исполнению.
2. 31996-2012 – цветовая маркировка каждой жилы. Соответствие технических параметров под условия работы при напряжении до 1000 В.
3. Р 53769-2010 – нормы к пластиковой изоляции.
4. 22483-2012 – качество используемой меди.
5. 7006-72 – регламент по устойчивости защитного покрытия.
6. 31565-2012 – требования ПБ по скорости воспламенения от внешних или внутренних воздействий.

Также, кабель соответствует требованиям ГОСТ 23286-78 в отношении устойчивости жилы площадью 2.5 мм² к токовым нагрузкам под напряжением 1000 вольт.

Конструкция

Кабель ВВГ сечением 2х2.5 элементов состоит из:

1. Наружная изоляция выполнена из пластиката ПВХ толщиной 1.5 мм. Цвет наружной оболочки черный, с нанесением маркировки по всей протяженности с шагом 1 м.
2. Промежуточный слой из ПВХ толщиной 1 мм.
3. Заполнение из смеси резины и ПВХ. Имеет круглое сечение и используется в качестве разделительной преграды для двух жил и дополнительной защитой от внешних воздействий.
4. Покрытие жил. ПВХ пластикат толщиной 0.6-0.8 мм, имеет сопротивление до 12 МОм. Каждая жила отличается цветом оболочки (белая/синяя, голубая/коричневая, красная/белая).

В кабеле ВВГ используется однородная жила с минимальным диаметром 1.9 мм, сопротивление которой варьируется в пределах 7-8 Ом на 1 км длины.

Полные технические характеристики:

1. Вид климатического исполнения – В – общеклиматическое.
2. Категории размещения – 4.
3. Температуры эксплуатации -50 +50 градусов.
4. температуры монтажа – от -15 в земле, + 25 на воздухе.
5. Радиус изгиба – 10 диаметров или 97 мм.
6. Растягивающее усилие – 90 Н.
7. Распространение горения – не поддерживается, равно 0.
8. Температура при токах КЗ — +160 градусов.
9. Предельная температура нагрева – 350 градусов.
10. Наружный диаметр – 9.7-10 мм.
11. Код ОКП — 3533712700
12. Класс пожарной безопасности — O1.8.2.5.4
13. Сроки службы – 25-30 лет, гарантийный до 5 лет.
14. Аналог — NYY Cu, PVC 0,6
15. Токовая нагрузка – на земле 36 Ампер с перегрузкой до 40 А, на воздухе 27-31.
16. 1-секундное КЗ – 0.27 кА.
17. Активное сопротивление жилы 7.5 Ом.
18. Максимальная мощность при токе 220 Вольт – на воздухе 5 кВт, на земле 7 кВт. При токах 380 вольт на земле 23 кВт, на воздухе 17 кВт.

Расчет мощности и нагрузок выполнен в условии температуры воздуха на открытой местности + 25 градусов или при заглублении при температуре – 15 градусов. При этом, кабель должен проводить переменный ток, на глубине до 0.7 м, при сопротивлении почвы в пределах 1 км/Вт.

Сфера, правила применения

Основная сфера использования кабеля ВВГ 2х2.5 мм это различные электрические установки, питание электрического оборудования, прокладка распределяющих сетей между промышленными или общественными помещениями. При монтаже кабеля должно соблюдаться ряд условий:

1. Подключение к переменному току до 1000 вольт.
2. Обязательна прокладка внутри пластиковых или резиновых коробов.
3. Прокладка группой при условии наличия периодического контроля.
4. Прокладка в закрытых вентилируемых помещениях.

Монтаж может осуществляться в горизонтальной и вертикальной плоскостях, при условии соблюдения максимальной степени изгиба.

Где применение запрещено?

Данный тип кабеля не рекомендуется использовать:

1. На открытом воздухе без защиты. Причина в возможно деформации защитного слоя под воздействием УФ излучения.
2. При увеличении токовых нагрузок. Влечет увеличение температуры и сопротивления.
3. В неустойчивых грунтах. Возможно увеличение степени изгиба.

Также, такой кабель не подходит для использования в помещения с низким уровнем влажности, ниже 60%. Низкая влажность может привести к растрескиванию защитной оболочки.

Плюсы и минусы

Среди основных плюсов кабеля ВВГ 2х2.5 мм можно выделить:

1. Наличие 4 защитных оболочек.
2. Невысокую толщину.
3. Достаточную гибкость.
4. Возможность использования в помещениях с высокой влажностью.
5. Однородность жил.
6. Вес в пределах 133 кг на 1 км длины.

Единственный недостаток кабеля в отсутствии поверхностной брони, что не позволяет использовать изделие в каменистых подвижных грунтах.

Производители

На рынке можно встретить несколько разновидностей кабеля ВВГ 2х2.5 мм от различных производителей, в исполнении «ХЛ» и «Т» для холодного или тропического климата. Среди наиболее популярных выделяются:

1. Продукция компании «ПрогрессСнаб». Стоимость кабеля от 30 рублей за 1 м.
2. Компания «САМП» реализует данный тип кабеля по цене 90 р/м.
3. «ЭлектроТехСнаб». От 25 р/м.

Стоимость продукции может варьироваться в зависимости от толщины защитных слоев, наличия огнезащитного порошка, качества используемого сплава меди.

Видео-бзор:

ВВГнг (А) -LS

Силовой кабель с двумя медными жилами, площадью сечения 2.5 мм², в ПВХ оболочке. Обладает высокой степенью защиты от поверхностного и внутреннего нагрева и воспламенения. Разработан специально для промышленных участков с риском возникновения возгорания (газовые, нефтяные объекты).

Тип и расшифровка

Кабель ВВГн(А)-LS относится к токопроводящим изделиям силового типа, использующихся для работы в электрических сетях с частотой до 50 Гц и максимальным напряжением переменного тока до 1 кВт. Буквенный код маркировки кабеля обозначает:

1. «В» — поверхностная изоляция ПВХ.
2. «В» — материал заполнителя ПВХ.
3. «Г» — без брони, гибкий.
4. «нг» — не распространяет огонь при монтаже в группе.
5. «А» — категория пожарной безопасности.
6. «LS» или «low smoke» — низкая степень выделения газа и дыма при воспламенении.

Также в маркировке прописано цифровое значение: «2»- обозначается количество жил в сборке, 2.5 указывает на площадь сечения одной жилы в мм².

ГОСТ

Производство и последующая проверка качества кабеля данной модели производятся, с четкой ориентацией на следующие государственные стандарты:

1. ГОСТ 15150-69 – регулирует соответствие климатического исполнения.
2. ГОСТ 7006-72 – стандарт качества защитной оболочки.
3. ГОСТ 31565-2012 – пожарная безопасность.
4. ГОСТ 31996-2012 качество кабелей и соответствие характеристик для сетей номиналом 0.6-1 кВт.

Также кабель соответствует требования ГОСТ 22483-2012 в отношении качества, размерных параметров и материал для производства токопроводящих жил из меди и ее сплавов.

Конструкция

Силовой кабель «ВВГн(А)-LS» состоит из следующих элементов:

1. Поверхностная изоляция. Выполнена из пластиката ПВХ, устойчивого к температурам до 200 градусов. Толщина покрытия 1.5 мм.
2. Промежуточный слой из ПВХ толщиной 1 мм. Используется для защиты от влаги в случае повреждения поверхностной изоляции.
3. Заполнитель. Производится из ПВХ. Используется для создания преграды между двумя жилами, с целью предотвращения короткого замыкания. Заполнение имеет круглое сечение и предотвращает сжатие при поверхностном давлении.
4. ПВХ покрытие каждой жилы. Толщина в пределах 0.7 мм.
5. Медные жилы, сечением 1.9 мм. В кабеле используются однородные жилы круглого сечения, площадью 2.5 мм².

Данный тип кабеля поставляется в бухтах весом до 50 кг, длина одного отрезка от 400 до 8000 метров.

Полные технические характеристики:

1. Вид климатического исполнения – категория «В» или общеклиматическое.
2. Категории размещения – 2-5, внутри зданий и установок.
3. Температуры эксплуатации — -50 + 50.
4. Температуры монтажа — -15 + 25.
5. Радиус изгиба – 10 диаметров или 9.7 см.
6. Растягивающее усилие – до 100 Н.
7. Распространение горения – отсутствует, может эксплуатироваться в группе.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева + 350.
10. Наружный диаметр – 9.7-10 мм.
11. Код ОКП — 3533713500
12. Класс пожарной безопасности — П1б.8.2.2.2
13. Сроки службы – 20-30 лет, гарантийный до 5 лет.
14. Аналог — YnDY-LS
15. Токовые нагрузки — при монтаже на воздухе 27 Ампер, под нагрузкой 31 А, в грунте 36-40 А.
16. 1 секундное КЗ – 0.27 кА.
17. Сопротивление жилы (активное) – 7.55 Ом.
18. Максимальная мощность – под напряжением 220 вольт на воздухе 5 кВт, в грунте 7кВт. При напряжении 380 Вольт укладка в грунте до 23 кВт, на открытом воздухе до 17 кВт.

Расчеты сделаны на основании прокладки в грунте на глубине до 0.8 м, при температуре -15 градусов и при монтаже на открытом воздухе при температуре + 25 градусов.

Где и как можно применять?

Кабель марки ВВГн(А)-LS используется в промышленных и общественных сетях напряжением до 1000 вольт. Он подходит, для:

1. Установки в невентилируемых помещениях с температурой до + 70 градусов и влажностью до 98%.
2. Для монтажа на объектах с повышенной взрывоопасностью.
3. На электрических и атомных станциях.
4. Для прокладки систем обеспечения током без контроля работоспособности.

Также данный тип кабеля может укладываться группой в грунте или на воздухе при наличии поверхностной защиты в виде коробов.

Где нельзя использовать?

Данный тип кабеля не подходит для размещения:

1. В открытом грунте без внешней защиты.
2. В бытовых сетях электрического снабжения (внутренняя разводка).
3. На открытом воздухе, при температуре выше + 50 градусов.

Этот кабель может получить повреждение поверхностной изоляции под воздействием высокой температуры, в условиях засушливого климата и длительном воздействии прямых солнечных лучей.

Плюсы и минусы

Среди преимуществ кабеля «ВВГн(А)-LS» можно выделить:

1. Цельная структура жилы.
2. Высокая надежность.
3. Отсутствие воспламенения.
4. Отсутствие выделения вредных газов и дыма.

Недостатком модели можно считать слабую устойчивость к поверхностным механическим и УФ воздействиям. Кабель может монтироваться вертикально и горизонтально, но обязательно в защитном коробе.

Бренды

Среди компаний-производителей с высокой репутацией можно выделить:

1. «РКБ» из Санкт-Петербурга. Стоимость продукции от 45 рублей/м.
2. «МегаСнаб СПб» — отличается высоким качеством хранения продукции. Стоимость 1 м от 50 рублей.
3. «МКЭЛЕКТРО.РФ» — отпускает кабельную продукцию исключительно бухтами. Стоимость от 1300 рублей за 400 метров.

Цена кабеля ВВГн(А)-LS может изменяться от категории климатического исполнения. Модели с обозначением «ХЛ» или «Т» стоят на 10-15 % дороже.

ПВГ

Медный кабель в ПВХ-полиэтиленовой оболочке. Предназначен для работы с электрическими сетями напряжением до 1 кВт, при частоте 50 Гц. Используется для питания электрических установок, оборудования, с прокладкой на воздухе или в земле, с дополнительной поверхностной защитой.

Тип

Кабель ПВГ 2х2.5 мм относится к силовым проводникам переменного электрического тока. Маркировка изделия расшифровывается следующим образом:

1. «П» — полиэтиленовое покрытие жил (изоляция).
2. «В» — ПВХ пластикат наружной изоляции.
3. «Г» — гибкий, не бронированный.

Цифры в обозначении указывают на количество жил – 2 шт. и их площадь сечения 2.5 мм². Разновидностью данной модели являются кабеля марок «ПВГ-ХЛ» для холодного климата и «ПВГ-Т» для тропических зон.

Каким ГОСТам соответствует?

Производство кабеля и его проверка качества проводятся с учетом требований, следующих ГОСТ:

1. 31996-2012 – регламент в отношении качества, толщины и расцветки изоляции.
2. 22483-2012 – качество и устойчивость медной жилы к работе под напряжением до 1 кВт.
3. 7006-72 – нормы по качеству и толщине изоляции.
4. 15150-69 – соответствие климатической стойкости.
5. 31565-2012 – пожарная безопасность.

ГОСТ 23286-78 регламентирует проверку на соответствие качества изоляции и сохранение целостности жил после проведения испытаний напряжением 1 кВт.

Конструкционные особенности

Кабель ПВГ собран по схеме двойной оболочки с разделением жил внутренним заполнением. Конструкция изделия:

1. Наружная оболочка выполнена из устойчивого к УФ излучения пластиката поливинилхлорида, толщиной 1.7 мм.
2. Дополнительная ПВХ прослойка используется ля защиты от влаги, толщина слоя 1 мм.
3. Далее используется заполнение резина-полимерным составом, разделяющим жилы друг от друга. Заполнение достаточно гибкое, имеет круглое сечение.
4. Жилы изолированы отдельно, покрытием из полиэтиленового пластиката, толщиной 1.2 мм.

Сама жила имеет однородную структуру круглого сечения, диаметром 1.8 мм, общей площадью 2.5 мм². В составе до 98 % чистой меди, что существенно увеличивает токопроводящие свойства проводника.

Полные технические характеристики:

1. Вид климатического исполнения – универсальное, класс «В».
2. Категории размещения – 3-5 для внутреннего монтажа.
3. Температуры эксплуатации – 50 + 50 градусов.
4. Температуры монтажа — + 25, -15 без подогрева.
5. Радиус изгиба – 10 диаметральных размеров или в пределах 110 мм.
6. Растягивающее усилие – до 120 Н/м.
7. Распространение горения – предельно низкое.
8. Температура при токах КЗ — + 250.
9. Предельная температура нагрева — + 400.
10. Наружный диаметр – 11.5 мм.
11. Код ОКП – 3533811600.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – от 15 до 30 лет, с гарантийным до 5 лет.
14. Аналог — N2XY,
15. Токовые нагрузки – при прокладке в земле при нагрузке 40 А, при перегрузке 46 А. При прокладке на воздухе 34 А, под перегрузкой до 40 А.
16. 1-секундного КЗ – 0.34 -0.37 кА.
17. Активное сопротивление жилы – 8 Ом.
18. Максимальные мощности – при 220 Вольт на воздухе 7 кВт, на земле 8 кВт. При 380 Вольт на земле 26 кВт, на воздухе 22 кВт.

Значение по мощности, при прокладке в земле, берется при условии открытого монтажа без защиты, при величине сопротивления почвы 1.2 Вт на 1 км расстояния.

Сфера и правила применения

Основная сфера использования кабеля – это прокладка питания для электрических установок. Монтаж проводится исключительно в закрытых от УФ излучения и влажности помещениях, с возможностью исключения периодического контроля.

Где не рекомендуется?

Использование кабеля ПВГ 2х2.5 не рекомендуется в следующих условиях:

1. Для питания электрических станков, мощностью более 2 кВт. Кабель может не выдержать нагрузки стартовым током.
2. На открытом воздухе без защиты. Под воздействием УФ излучения оболочка кабеля пересыхает и трескается.

Также нежелательно прокладывать кабель без защиты в открытом, жестком и неустойчивом грунте.

Плюсы и минусы

Среди преимуществ кабеля ПВГ можно выделить:

1. Надежность поверхностной изоляции.
2. Наличие плотной, однородной жилы.
3. Достаточную гибкость.
4. Возможность монтажа группой.

Основной недостаток в необходимости использования дополнительной защиты при монтаже на открытом воздухе и в грунте. Кабель лучше прокладывать в коробе.

Примеры производителей

Основные отечественные компании-производители и расценки на кабель:

1. «КЗ ЭкспертКабель». Компания занимается производством кабелей любого типа. стоимость ПВГ 2х2.5 начинается от 40 рублей за метр.
2. «Белтелекабель». Стоимость в пределах 120 рублей за 1 м.

Еще одной компанией с собственным производством является «Алтайкабель». Продукция реализуется исключительно бухтами. Стоимость 450 м от 2 000 рублей.

КГ 2х2.5

Силовой кабель в резиновой оболочке, с медными скрученными жилами. Применяется для работы в сетях переменного тока напряжением до 0.6 кВт, частотой от 50 до 400 Гц. В основном используется для подключения стационарного и передвижного оборудования. Выдерживает большие нагрузки поверхностным давлением и растяжением.

Тип и расшифровка маркировки

Кабель КГ 2х2.5 относится к разновидности силовых проводников, для открытого и скрытого монтажа, прокладки под землей и на открытом воздухе, в условиях влажности до 98%.

Маркировка изделия указывает на:

1. «К» — тип кабель.
2. «Г» — без брони, гибкий.

Первая цифра «2» указывает на количество жил, вторая цифра на общую площадь сечения одной скрутки (жилы).

ГОСТ

Кабель марки КГ 2х2.5 соответствует требованиям следующих ГОСТ:

1. 15150-69 – соответствие умеренному климатическому исполнению.
2. 7006-72 – требование к качеству изоляции.
3. 22483-2012 – регламентирует качество жил и их материала.
4. 23286-78+-
   – регламент соответствия характеристик изоляции и проводников после прохождения испытаний.

Основной ГОСТ 24334-80 регламентирует требования к кабелям, которые применяются для питания нестационарных установок, с возможностью монтажа поверх грунта, бетона и прочих поверхностей (кроме воды).

Конструкция

Конструкцию кабеля КГ 2х2.5 составляют следующие элементы:

1. Поверхностная резиновая изоляция толщиной 2.1 мм.
2. Тонкая пленка из синтетики, увеличивающая устойчивость к растяжению. Толщина до 0.1 мм.
3. Изоляция жил из эластичной резины толщиной 1.7 мм.
4. Свитая из тонкой медной проволоки жила. Толщина каждой проволоки 0.27 мм, общая площадь скрутки 2.5 мм², общая толщина 2.6 мм.

Данный тип кабеля не имеет промежуточной изоляции или заполнения, разделяющего жилы.

Полные технические характеристики:

1. Вид климатического исполнения – умеренное, категория «У».
2. Категории размещения – 1, для открытого воздуха.
3. Температуры эксплуатации – от – 40 до + 50 градусов.
4. Температуры монтажа – без предварительного нагрева от 0 градусов.
5. Радиус изгиба до 8 диаметральных величин или 89 мм.
6. Растягивающее усилие – до 200 Н на 1 м.
7. Распространение горения – категория «А», в прокладке группой не воспламеняется.
8. Температура при токах КЗ — +200
9. Предельная температура нагрева – кратковременно + 350, длительная до + 80.
10. Наружный диаметр – 11.1 мм.
11. Код ОКП — 3544410100
12. Класс пожарной безопасности — О2.8.2.5.4.
13. Сроки службы – от 5 до 15 лет, гарантийный до 6 месяцев.
14. Аналог — H05RR-F, KRANFLEX NSHTÖU
15. Токовые нагрузки, кабель не предназначен для прокладки в открытый грунт. На воздухе нагрузка при работе под напряжением 0.6кВт составляет 40 А, при 0.4 кВт — 38А.
16. 1-секундного КЗ – 0.21 кА.
17. Активное сопротивление жилы – 7.5 Ом.

Максимальные мощности – при работе под напряжением 380 вольт на воздухе до 24 кВт. Работа под напряжением 220 Вольт на воздухе до 7 кВт. В земле кабель не прокладывается.

Правила и условия применения

Кабель КГ 2х2.5 предназначен для нестационарного подключения различного оборудования к сетям электрического тока напряжением от 0.4 до 0.6 кВт. Кабель может прокладываться поверх грунта, без фиксации, или монтироваться группой с фиксацией, на участках периодического подключения оборудования, например, генераторов, передвижных сварочных агрегатов.

Где применение запрещено?

Использование кабеля запрещается:

1. В сетях переменного тока напряжением более 0.6 кВт. Более высокое напряжение может привести к увеличению температуры жил выше + 80 градусов, с последующим разрушением изоляции.
2. Запрещено подключение подъемных механизмов (кранов). Особенностью подобного оборудования является повышение нагрузки за счет увеличения рабочей мощности (при подъеме). Это может привести к перегрузке по мощности выше 38 Ампер.

Также, кабель не подходит для прокладки в открытом грунте любой степени жесткости, для использования в качестве проводника переменного тока в бытовых сетях.

Плюсы и минусы

Среди основных плюсов изделия КГ 2х2.5 можно выделить:

1. Сравнительную гибкость.
2. Стойкость поверхностной оболочки к стиранию.
3. Высокую устойчивость к растяжению.
4. Возможность монтажа поверх грунта без фиксации.

Главный недостаток кроется в невозможности прокладки в грунт. Кабель имеет пространство в 1-2 мм между защитными оболочками, которые пропускают влагу при наличии повреждения.

Производители

Среди основных производителей кабельной продукции марки КГ 2х25 мм особенно выделяются:

1. «Томсккабель» — продукция реализуется метражом и в бухтах. Минимальная строительная длина 150 м. Стоимость от 80 рублей/м.
2. «Завод «Энергокабель» направление продукции для промышленных сетей и оборудования. Стоимость за 1 м от 120 рублей.
3. «Коаксиал» реализует исключительно кабельную продукцию в резиновой оболочке. Стоимость кабеля КГ от 90 рублей за 1 м.

Стоимость кабеля КГ 2х2.5 может отличаться по причине возможного увеличения/снижения толщины оболочки в пределах 10-15 %.

ВБВ 2х2,5

Бронированный силовой кабель с медными жилами в прочной оболочке их ПВХ пластиката. Предназначен для прокладки в жестких грунтах без защиты, а также на поверхности, с возможностью провисания на участках до 35-50 метров. Используется в сетях с переменным током, напряжением от 0.6 до 1 кВт, с рабочей частотой до 50 Гц.

Тип, маркировка

Кабель ВБВ 2х2.5 относится к разновидности силовых электрических кабелей. Поставляется в вариации с однородной и скрученной из нескольких проволок жилой. Оснащается оцинкованной броней, для защиты от поверхностных механических повреждений. Маркировка изделия расшифровывается следующим образом:

1. «В» — поверхностная изоляции из пластиката ПВХ.
2. «Б» — бронированный.
3. «В» — внутренняя оболочка из пластиката ПВХ.
4. «2х2.5» — 2 жилы, общая площадь сечения одного проводника 2.5 мм2.

В начале маркировки на проставлена буква «А», что указывает на медное исполнение жил. Согласно требованию, ГОСТ 31996-2012, одна жила кабеля обязательно имеет изоляцию синего цвета, а вторая может быть белой или серой.

Нормативное регулирование

Производство и последующие испытания изделия ВБВ 2х2.5 полностью соответствует следующим отечественным ГОСТ:

1. 22483-2012 – качество, сопротивление и состав жил для силовых кабелей, работающих под напряжением до 1 кВт.
2. 7006-72 – соответствие качества изоляции.
3. 15150-69 – климатическая устойчивость.
4. 31565-2012 – пожарная безопасность.
5. 23286-78 – норма устойчивости изоляции при испытании электрическим током.

Основной ГОСТ 31996-2012 регламентирует требования по соответствию всех заявленных характеристик изоляции и жил для кабелей, используемых в сетях переменного тока с напряжением до 1 кВт.

Конструкция

Кабель ВБВ 2х2.5 мм собран сразу из нескольких слоев изоляции, с использованием заполнителя и металлической брони. Изделие состоит из:

1. Поверхностная изоляция. Представляет собой ПВХ шланг черного, серого,белого цвета. Толщина оболочки варьируется от 1.2 до 2.7 мм.
2. Броня. Представляет собой полосу оцинкованной стали шириной 10 и толщиной 1 мм. полоса монтируется накручиванием с нахлестом в 3.5 мм.
3. ПВХ прослойка толщиной 1 мм. Монтируется между заполнителем и броней, для защиты заполнителя от стирания.
4. Невулканическая резина. Используется в качестве заполнителя. Выполняет роль дополнительной защиты от поверхностного давления, увеличивает стойкость к растяжению, разделяет жилы между собой.
5. Изоляция каждой жилы. В качестве материала применяется ПВХ пластикат. Толщина слоя 0.8-1 мм, сопротивление до 12 МОм.
6. Медная жила. Производится из 98 % меди, с минимальным количеством примесей. Толщина однородной жилы 1.9 мм, площадь круглого сечения 2.5 мм².

Кабель ВБВ 2х2.5 мм имеет строительную длину 350 метров, вес 1 км в пределах 370 кг.

Полные технические характеристики:

1. Вид климатического исполнения – все климатическое, класса «В».
2. Категории размещения – 1, 5 на открытом воздухе и в помещениях.
3. Температуры эксплуатации -50 + 50 градусов.
4. Температуры монтажа – минимум -15 без прогрева, + 25 максимум, монтаж с фиксацией.
5. Радиус изгиба – до 10 диаметров или 200 мм.
6. Растягивающее усилие – до 360 Н/мм², при отсутствии фиксации брони.
7. Распространение горения – 01, минимальный риск при монтаже группой.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева + 350, без воспламенения.
10. Наружный диаметр – от 20 до 35 мм, в зависимости от толщины брони.
11. Код ОКП — 3533713900
12. Класс пожарной безопасности — O1.8.2.5.4
13. Сроки службы – от 20 до 30 лет, гарантийный срок 5 лет.
14. Аналог ВБбШвнг-LS, NYB2Y
15. Токовые нагрузки – в земле до 36 А, с перегрузкой до 40 А, на воздухе 27 А, с перегрузкой до 31 А.
16. 1-секундного КЗ – 0.27 кА, не более 5 секунд.
17. Активное сопротивление жилы – 7.5-8 Ом.
18. Максимальные мощности – при 220 Вольт на земле 7 кВт, на воздухе 5 кВт. При 380 вольт, на земле 23 кВт, на воздухе 17 кВт.

Кабель проходил проверку при значении + 25 градусов на открытом воздухе, при значении – 15 градусов в земле, с учетом сопротивления грунта в пределах 1.2 км/Вт.

Сфера и условия применения

Кабель ВБВ 2х2.5 предназначен для использования в следующих сферах:

1. Прокладка электрических сетей на промышленных предприятиях.
2. Монтаж электрических установок, оборудования, которое эксплуатируется без строго контроля.
3. Для подключения стационарного оборудования, установленного в помещениях без вентиляции.

Также, кабель предназначен для подключения установок в сложных условиях (высокая степень неровности, сейсмическая опасность).

Где не стоит применять?

Использование кабеля не рекомендуется при прокладке в земле без дополнительной защиты (коробы, трубы). Использование кабеля не рекомендуется:

1. Для подключения подвижного оборудования.
2. При монтаже на открытом грунте, в условиях опасности обрушения конструкций.
3. В сетях переменного тока, напряжение которых превышает 1 кВт.

Также не рекомендуется подвешивать кабель без использования поддерживающих тросов.

Преимущества и недостатки

Выбирая кабель ВБВ 2х2.5 стоит учесть его преимущества и недостатки. Плюсы следующие:

1. Наличие серьезной защиты от механических повреждений.
2. Возможность монтажа без защиты в помещениях.
3. Стойкость к воздействию УФ излучения, растяжения, поверхностного давления.

Основной недостаток кабеля в низкой гибкости и высоком весе, что затрудняет монтаж на большой протяженности.

Компании-производители

Среди основных отечественных производителей кабеля ВБВ 2х2.5 можно выделить:

1. Компания «Иркутсккабель». Поставляет продукцию в бухтах и метражом. Стоимость от 80 рублей за 1м.
2. «Амурский кабельный завод». Продукция отличается возможностью выбора по толщине бронированной полосы. Стоимость от 100 до 250 рублей за 1 м.

Бронированные кабеля сечением 2х2.5 марки ВБВ также производит завод «ЭМ-кабель», но исключительно на заказ. Стоимость от 300 рублей за 1 м.

ВВБ 2х2.5

Кабель ВВБ 2х2.5 относится к особо бронированным проводникам, используемым в сетях переменного тока напряжением 0.6-1 кВт, работающих с частотой 50 Гц. Кабель оснащается двойной броней: поверхностный слой из пряжи, пропитанной битумом, внутренний слой из листового оцинкованного металла.

Тип маркировки

Кабель ВВБ относится к силовому типу, используемому для подключения оборудования на промышленных участках со сложным рельефом, подвижным жестким грунтом и высокой сейсмической активностью. Маркировка изделия расшифровывается следующим образом:

• «В» — поверхностная изоляция ПВХ пластикат.
• «В» — изоляция жил ПВХ пластикат.
• «Б» — бронирован сталью.
• «2» — две токопроводящие жилы.
• «2.5» — площадь сечения 1 токопроводящего проводника (жилы). Рассчитывается в мм².

Маркировка кабеля не начинается с буквы «А», что указывает на материал жилы-медь.

ГОСТ

Технические характеристики кабеля соответствуют ряду требований ГОСТ. Основные стандарты следующие:

1. 23286-78 – условия по использованию изоляции, толщиной в соответствии с нагрузками на жилу напряжением 1 кВт.
2. 31565-2012 – регламент соответствия пожарной безопасности.
3. 7006-72 – качество и характеристики защитных оболочек.
4. 22483-2012 – характеристики материалов, использующихся для производства жил.

Основным регламентом является ГОСТ 31996-2012. В нем прописаны характеристики и нормы проверки качества кабеля при работе в сетях с переменным током, под напряжением 1 кВт.

Конструкционные характеристики

Кабель ВВБ 2х2.5 относится к сложно бронированной продукции. Конструкция проводника включает сразу 2 бронированных слоя.

1. Поверхностное покрытие из кабельной стекловолоконной пряжи, пропитанной битумным раствором. Пряжа представляет собой тонкую нить, толщиной 2 мм. Нити накручены на кабель с продольной укладкой.
2. Под пряжей накручена оцинкованная стальная лента, толщиной 0.3 мм, шириной 4.5 см.
3. Следующим слоем выступает ПВХ шланг, толщиной 1 мм.
4. Под шлангом установлен заполнитель из резина-полимерного состава. Заполнитель разделяет токопроводящие жилы и формирует круглое сечение кабеля.
5. Каждая жила покрыта ПВХ пластикатной изоляцией толщиной 0.9 мм, с сопротивлением 12 МОм.
6. Сама жила производится из очищенной меди (98%). Имеет толщину сечения 1.9 мм, площадь 2.5 мм². Кабель может оснащать жилами круглого или полукруглого сечения

Кабель поставляется минимальной строительной длиной 150 метров. вес отрезка в 1 километр примерно составляет 410 кг.

Полные технические характеристики:

1. Вид климатического исполнения – все климатическое. Категория «В».
2. Категории размещения – 3,5. Внутри зданий и сооружений без вентиляции и отопления.
3. Температуры эксплуатации -50 + 50 градусов.
4. Температуры монтажа – от – 15 без нагрева, до + 20.
5. Радиус изгиба – в пределах 10 диаметральных величин или 160 мм.
6. Растягивающее усилие – до 600 Н.
7. Распространение горения – категория «В», монтаж в группе допускается.
8. Температура при токах КЗ — + 160 градусов.
9. Предельная температура нагрева + 350, + 400.
10. Наружный диаметр – 16-26 мм.
11. Код ОКП — 3521226100
12. Класс пожарной безопасности — O2.8.2.5.4
13. Сроки службы – 5 лет гарантийный, от 20 до 35 рабочий.
14. Аналог – ВББШвнг, YAKYFtlyn,
15. Токовые нагрузки – в земле под нагрузкой 36 А, при перегрузке 40 А. На воздухе с нагрузкой 29 А, при перегрузке 31 А.
16. 1-секундного КЗ – 0.29 кА.
17. Активное сопротивление жилы – от 7 до 8 Ом, в зависимости от чистоты сплава.
18. Максимальные мощности 220 Вольт в грунте 8 кВт, на воздухе 6 кВт. 380 Вольт в земле 23 кВт, на воздухе 17 кВт.

Кабель монтируется исключительно при температурах не выше + 25 градусов. Прокладка со сложными изгибами, при минусовой температуре, требует обязательного прогрева.

Применение

Кабель модели ВВБ 2х2.5 используется на сложных участках. Применятся изделие для:

1. Подключения электрооборудования стационарного типа.
2. Для промышленных помещений со сложным нестационарным оборудованием.

Монтаж возможен в открытом грунте, при отсутствии угрозы затопления и перегрева внешней оболочки. Допускается установка в группе, в вертикальном или горизонтальном положении, с обязательной фиксацией.

Где запрещено и не рекомендуется?

Использовать кабель ВВБ запрещается в следующих случаях:

1. При монтаже питания к подвижному оборудованию. Кабель может потерять целостность брони (пряжи).
2. В помещениях и на воздухе при температуре выше + 30 градусов. Возможно расслоение пряжи и плавление пропитки.

Также не рекомендуется использование кабеля в бытовой прокладке. Модель не обладает гибкостью, выделяет вредные химические вещества при нагреве.

Плюсы и минусы

Среди плюсов кабеля ВВБ можно выделить наличие двуслойной брони, которая способна выдерживать нагрузку до 300 кг на см². Недостаток проводника в очень низкой гибкости, плавлении битумной пропитки при нагреве.

Бренды

На сегодняшний день производится только один вариант кабеля, а именно ВВБ 2х2.5 мм, в исполнении «ХЛ» и «Т», для холодного и тропического климата. Производством продукции занимаются:

1. «Уралкабель» — поставляет только в бухте длиной 150 и более метров. Стоимость 200 рублей/м.
2. «Электрокабель «Кольчугинский завод» — стоимость от 180 р/м.
3. «Сибкабель» — цена за метр от 230 рублей.

Стоимость может меняться в зависимости от толщины брони и поверхностно смонтированной пряжи. Также есть кабеля с пропиткой полимер-битумом. Они более устойчивы к нагреву.

МКШ 2х2,5

Кабель МКШ представляет собой электротехническое изделие с двумя проводниками, площадью сечения 22.5 мм². Кабель предназначен для поверхностных монтажных работ. Его используют для подключения переменного электрического питания напряжением от 0.5 до 0. 7 кВт, при рабочей частоте от 50 до 400 Гц.

Маркировка

МКШ 2х2.5 относится к группе монтажных кабелей, для подключения различного стационарного оборудования. В маркировке изделия зашифрованы следующие данные:

• «М» — для монтажа.
• «К» — кабель, без брони.
• «Ш» — изоляция из выпрессованного полимерного (ПВХ) шланга.
• «2» — количество проводников.
• «2.5» — площадь сечения одного проводника в мм2.

В маркировке не прописана буква «А», что указывает на материал жил. Они выполнены из меди.

Каким ГОСТам соответствует?

Производство, характеристики и последующем испытательные показатели кабеля полностью соответствуют требованиям следующих стандартов.

1. 15150-69 – категория «В», все климатическое исполнение.
2. 7006-72 – ПВХ пластикат покрытия жил.
3. 22483-2012 – соответствие жил кабеля требованиям для передачи тока напряжением до 0.7 кВт.
4. 31565-2012 – нормы и требования пожарной безопасности.

ГОСТ 10348-80 регламентирует требования к кабелям монтажного типа на устойчивость к нагрузкам до 10 Ом, при работе с токами частотой 400 Гц.

Конструкция

Кабель МКШ 2х2.5 поставляет минимальной строительной длиной 60 метров, при весе в пределах 100 кг/км. Конструкция проводника включает:

1. Наружная изоляция выполнена в виде шланга толщиной 1 мм. Изоляция производится из пластиката поливинилхлорида.
2. Следующая прослойка защищает жилы от попадания влаги, при повреждении наружной оболочки. Выполнена из полиэтиленовой ленты. Толщина до 0.4 мм.
3. В качестве изоляции жил используется ПВХ пластикат толщиной от 0.4 до 0.5 мм. сопротивление изоляции 10 МОм.

Сами жилы производятся из 98 % меди, методом горячего проката. Каждая жила неоднородна, состоит из нескольких тонких проволок, толщиной 0.6 мм. Общая толщина проводника 2.4 мм.

Полные технические характеристики:

1. Вид климатического исполнения – категория «В», все климатическая.
2. Категории размещения – 3, 5, монтаж только в помещении или в коробе.
3. Температуры эксплуатации – от – 50 до + 50 градусов.
4. Температуры монтажа – от -15 без прогрева, до + 25.
5. Радиус изгиба – 3 диаметральных толщины или 4.5-6 см.
6. Растягивающее усилие — до 60 Н.
7. Распространение горения – категория «А», монтируется в группе без воспламенения.
8. Температура при токах КЗ — + 140.
9. Предельная температура нагрева + 260.
10. Наружный диаметр 16-20 мм.
11. Код ОКП – 3548330100.
12. Класс пожарной безопасности О1.8.2.5.4.
13. Сроки службы от 15 до 30 лет, гарантийный до 2 лет.
14. Аналог – МКЭШ, КГВВ, YZ500.
15. Токовые нагрузки – в земле до 25 А, под перегрузкой 29 А. На воздухе 30 А, под перегрузкой до 32 А.
16. 1-секундного КЗ – 0.15 кВт
17. Активное сопротивление жилы – 7.6-7.8 Ом
18. максимальные мощности 220 Вольт в грунте 0.5 кВт, на воздухе 0.7 кВт. Для напряжения 380 Вольт не предназначен.

Расчет мощности в грунте производится испытанием при температуре – 10 градусов, при сопротивлении почвы 1 км/Вт

Сфера использования

Кабель МКШ 2х2.5 мм используется исключительно в промышленных помещениях с вентиляцией и без притока воздуха. Основные сферы использования:

1. Подключение стационарного оборудования.
2. Монтаж питания для электрических установок.
3. Подключение измеряющего оборудования.

Кабель также можно использовать для монтажа под землей, при прокладке в кабельных каналах.

Где запрещено?

Использование кабеля запрещено:

1. При наземном монтаже без защиты.
2. Для подключения нестационарного оборудования.
3. При провисании более 10 метров без поддерживающего троса.

Изоляционное покрытие изделия теряет свои свойства в условиях прокладки при температуре более + 30 градусов, длительном воздействии УФ излечения и поверхностных нагрузках.

Преимущества и недостатки

Среди основных преимуществ кабеля МКШ можно выделить:

1. Возможность использования без защиты в помещениях.
2. Подключение в группе, без дополнительного контроля.
3. Низкий вес.

Основные минусы в низкой степени гибкости, отсутствии заполнения невулканической резиной, изменение сечения при поверхностном механическом воздействии.

Примеры производителей

Кабели марки МКШ 2х2.5 производятся в различных исполнениях по климатической устойчивости. Данный тип кабеля может иметь следующую маркировку: «ХЛ» — холодно стойкое, «Т» — тропическое, «М» — медная нелуженая жила, «в» — влагоотталкивающий.

Основные отечественные производители:

1. «Электрокабель «Кольчугинский завод» — поставляет кабель в бухтах и метражом. Стоимость 1 м от 60 рублей.
2. «Сибкабель» — производит все разновидности кабеля МКШ, с количеством жил от 2 до 14. Стоимость от 80 рублей/м.
3. «Агрокабель» — поставляет кабеля исключительно на промышленные предприятия. Цена продукции от 40 рублей.

Цена продукции может отличаться в зависимости от типа жилы: луженая или нелуженая. Луженный кабель применяется для подключения питания методом пайки.

МКЭШ

Кабели МКЭШ 2х2.5 представляют собой экранированный проводник с лужеными, медными жилами. Предназначен для работы с переменным током, напряжением от 0.5 до 0.7 кВт, с рабочей частотой от 50 до 400 Гц.

Маркировка

МКЭШ кабель монтажного, экранированного типа. В маркировке изделия скрыта следующая информация:

• «М» — по месту использования — монтажный;
• «К» — тип исполнения кабель.
• «Э» — оснащен экраном из медной сетки.
• «Ш» — поверхностная защитная изоляция ПВХ шланг.

В качестве проводника используются 2 жилы, скрученные из медной проволоки, толщиной 0.4 мм, общая площадь сечения одного проводника 2.5 мм².

Каким ГОСТам соответствует?

Качество и характеристики кабеля регулируются требованиями и проведением испытаний с учетом следующих стандартов:

1. 31565-2012 – соответствие классу «А» по пожарной безопасности.
2. 23286-78 соответствие жил, изоляции и экрана нагрузкам по току и сопротивлению относительно толщине используемых материалов.
3. 15150-69 – все климатическое исполнение, класс «В».

ГОСТ 10348-80 регламентирует требования жил и изоляционных слоем для монтажных кабелей, работающих под напряжением переменного тока до 0.7 кВт.

Конструкция

Кабель МКЭШ собран из нескольких слоем прочной изоляции, устойчивой к поверхностному давлению до 90 кг/см². Конструкция кабеля включает:

1. Поверхностная изоляция в виде шланга, толщиной 08-1.2 мм. Шланг производится из пластиката поливинилхлорида.
2. Медная сетка для экрана кабеля. Сетка собрана из оголенной проволоки сечением 0.2 мм. Плотность расположения сетки составляет 65 %. Экран используется для поглощения внешних и внутренних помех, вызванных электромагнитными полями от работающего оборудования.
3. Под экранной сеткой установлена витая полиэтиленовая лента в виде пленки толщиной 0.2 мм. Она используется для предохранения кабеля от промокания в условии повреждения поверхностной изоляции.
4. Поверхностная изоляция каждой жилы из ПВХ пластиката толщиной 0.5 мм, сопротивление оболочки 10 МОм. Согласно ГОСТ 7006-72 одна жила окрашена в черный цвет, вторая в синий, красный или коричневый.

Сами жилы свиты из медной проволоки толщиной 0.7 мм. Плотность и прочность жил достигает лужением слоем олова, толщиной 0.03 мм. Общий вес 1 метра оголенной жилы от 0.03 кг.

Полные технические характеристики:

1. Вид климатического исполнения – все климатическое, «В».
2. Категории размещения – 3, 4. Вентилируемых и не вентилируемых помещениях.
3. Температуры эксплуатации – в промежутке от -50 до + 50 градусов.
4. Температуры монтажа – 0 без прогрева, до + 20.
5. Радиус изгиба – 3 диаметральных размера или 6-8 см.
6. Растягивающее усилие – до 90 Н.
7. Распространение горения – категория «А». прокладка в группе допускается.
8. Температура при токах КЗ — + 140.
9. Предельная температура нагрева — + 260.
10. Наружный диаметр 20-24 мм.
11. Код ОКП – 3548330200.
12. Класс пожарной безопасности — О1.8.2.5.4.
13. Сроки службы в пределах 25 лет, при монтаже в помещении, гарантийный срок 2 года.
14. Аналог – LiYCY 2х2.5, РПШЭ 2х2.5.
15. Токовые нагрузки – в земле не используется. На воздухе 23 А, при перегрузке до 27 А.
16. 1-секундного КЗ – 0.19 кА.
17. Активное сопротивление жилы 7.6 Ом.

Максимальные мощности 220 Вольт в грунте не используется, на воздухе до 2 кВт. 380 Вольт в земле не используется, на воздухе до 4 кВт кВт.

Сфера, правила применения

Экранированный кабель МКЭШ 2х2.5 предназначен для монтажа электрического оборудования. Основные сферы использования:

1. Питание сложного вычислительного оборудования.
2. Измеряющих устройств.
3. Стационарного роботизированного оборудования малой мощности.

Кабель может использоваться прокладкой группой на открытых стеллажах или в кабельных каналах.

Где не рекомендуется?

Кабель марки МКЭШ не используется в следующих случаях:

1. Подключение к переменному току напряжением от 0.8 до 1 кВт и выше. Возможен перегрев
2. При рабочей частоте более 400 Гц. Возможно повышение электромагнитного «шума».
3. Для прокладки в грунте и на открытом воздухе.

Кабель не должен монтироваться на открытом воздухе при температуре от + 30 и выше, при постоянном прямом УФ излучении.

Плюсы и минусы

Среди преимуществ кабеля МКЭШ можно выделить:

1. Лужение для уплотнения жил.
2. Наличие экрана.
3. Устойчивость к напряжению до 0.7 кВт.
4. Прочная ПВХ оболочка.

Недостатки:

1. Низкая степень гибкости.
2. Отсутствие заполняющего состава.

Кабель запрещено использовать в подвешенном состоянии без поддерживающего троса. При растяжении возможен разрыв полиэтиленовой пленки и экрана.

Бренды

Кабеля марки МКЭШ производятся с различными параметрами устойчивости к температурам. Это определяет тип климатического исполнения: «ХЛ» — холодны климат, «Т» — для тропических районов. Также существует различия моделей по типу экрана и жил:

• «л» — луженый экран.
• «ф» — фольгированный экран.
• «м» — не луженные жилы.
• «в» — водоотталкивающий слой.

Производством кабелей типа МКЭШ 2х2.5 занимаются следующие компании:

1. «ОКБ-Комплектация» — поставляет кабельную продукцию стоимостью от 70 рублей за 1 м.
2. «УК «Кавказкабель» производит полный перечень разновидностей МКЭШ. Стоимость от 50 р/м.
3. «Электротехмаш» — производитель кабелей всех моделей для предприятий с измерительным оборудованием. Стоимость продукции от 120 р/м.

Цена кабеля МКЭШ 2х2.5 сильно зависит от толщины и типа экрана, а также плотности его расположения под оболочкой.

ВКбШвнг(А)

Высоко бронированный кабель для сетей переменного тока напряжением 0.6-1 кВт. Обладает повышенной устойчивостью к растяжению, давлению грунта. Предназначен для подключения питания промышленного оборудования стационарного типа, работающего в сложных климатических и рельефных условиях.

Тип маркировки

Кабель ВКбШвнг 2х2.5 относится к типу силовых бронированных кабелей, работающих в частотном диапазоне до 50 Гц. В маркировке изделия зашифрованы следующие данные:

• «В» — внутренняя изоляция пластикат поливинилхлорида (ПВХ);
• «К» — круглое сечения проволоки составляющих броню;
• «б» — под броней отсутствует подушка;
• «Шв» — защитное покрытие из выпрессованного ПВХ (шланг);
• «нг» — не распространяет огонь;
• «А» — пожарная безопасность класса «А».

В качестве проводников используются две однородные медные жилы. Площадь сечения одной жилы 2.5 мм2.

Каким ГОСТам соответствует?

Качество и характеристики кабеля ВКбШвнг(А) соответствуют следующим стандартам:

1. ГОСТ 31996-2012 – общий регламент соответствия характеристик для кабелей, предназначенных для работы под напряжением 0.6-3 кВт.
2. ГОСТ 15150-69 – соответствие климатическому исполнению класса «В».
3. ГОСТ 23286-78 – качественные характеристики изоляционных слоев из ПВХ.
4. ГОСТ 31565-2012 – не распространяет горение в группе, класс П1б.

Жилы кабеля соответствуют требованиям ГОСТ 22483-2012 в отношении проводников из однородной меди, по чистоте сплава (98 %), размерным параметрам и гибкости.

Конструкция

Бронированный кабель ВКбШвнг(А) состоит сразу из 6 защитных слоев, которые имеют различное назначение. Конструкцию изделия составляют:

1. Поверхностная изоляция выполнена из ПВХ шланга толщиной 2-1.4 мм (предельно допустимо). Слой предохраняет жилы от воздействия влаги, трения, УФ излучений.
2. Броню составляют стальные оцинкованные прутья диаметром 0.8 мм. Допускается использование стальных лент из оцинкованной стали, толщиной 0.3 мм. Броня предохраняет от механических, ударных, протыкающих воздействий.
3. Под стальной броней вмонтирована прослойка пластиката ПВХ толщиной 1 мм. Оболочка предохраняет внутренние слой от трения с броней.
4. В качестве основания используется заполнение резона-полимерным составом. Заполнитель разделяет жилы, предотвращает передачу нагрева, обладает свойством не распространения горения, снижает риск короткого замыкания.
5. Изоляция самих жил. Производится из пластиката ПВХ высокой степени стойкости к нагреву. Толщина жил 0.8 мм. Допустимо снижение толщины изоляции до 0.6 мм. Сопротивление жилы до 12 МОм. Согласно ГОСТ 31996-2012 одна жила должна иметь изоляционный слой синего цвета, вторая может быть в серой или белой оболочке.

Последним элементом конструкции кабеля являются токопроводящие жилы из чистой меди. Проводники однородного типа, толщиной 1.9 мм, обладают сопротивлением 7.4 Ом. Минимальная строительная длина кабеля 200 метров, вес 332 кг/1км. Вес очищенной жилы длиной 1 метр в пределах 0.02 кг.

Полные технические характеристики:

1. Вид климатического исполнения – категория «В», все климатическое.
2. Категории размещения – все категории (1-5).
3. Температуры эксплуатации – 50 + 50.
4. Температуры монтажа от -15 до + 25.
5. Радиус изгиба – 10 размеров или 129-130 мм.
6. Растягивающее усилие – до 500 Н.
7. Распространение горения – категория «А», не распространяет в группе.
8. Температура при токах КЗ – + 160.
9. Предельная температура нагрева — + 350.
10. Наружный диаметр 12.8-13 мм.
11. Код ОКП – 3521222600.
12. Класс пожарной безопасности — П1б.8.2.5.4.
13. Сроки службы – от 20 до 40 лет, гарантийный срок 5 лет.
14. Аналог – PVC 1-3 кВт, LSOH 0,6-1 кВт.
15. Токовые нагрузки – в земле 36 А, при перегрузке до 40 А, на воздухе 27А, с перегрузкой до 31 А.
16. 1-секундного КЗ – 0.27 кА.
17. Активное сопротивление жилы – 7. 4 Ом.
18. Максимальные мощности 220 Вольт в грунте 5 кВт, на воздухе 5 кВт. 380 Вольт в земле 23 кВт, на воздухе 17 кВт.

Кабель допустимо заглублять в грунт открытым способом, на глубину не менее 70 см, в условиях сопротивления почвы 1.2 км на 1 Вт.

Сфера, правила и условия применения

Кабель ВКбШвнг(А) предназначен для подключения питания к электрическим стационарным установкам, установленным в помещении и на открытом воздухе. Основное назначение:

1. Прокладка на открытых участках со сложным рельефом.
2. На рельефе с возможностью растяжения в пределах допустимых норм.
3. На электрических установках и оборудования, работающего при переменном напряжении до 1 кВт, в условиях отсутствия контроля, вентиляции и обогрева.

Изделие не распространяет пламя в закрытых коробах при прокладке группой. Допустимо использование в помещениях химических и горюче-смазочных предприятий.

Где применение запрещено?

Кабель ВКбШвнг(А) не подходит для использования при следующих условиях:

1. При прокладке в мокрых грунтах открытым способом. При повреждении изоляции возможна коррозия броневого слоя.
2. При прокладке с провисанием и без фиксации. Кабель достаточно тяжелый, может повредить конструкции.
3. На участках с возможным затоплением территории.

Также не допустимо использование в сетях с параметрами выше допустимых норм по мощности и напряжению

Преимущества и недостатки

Среди основных плюсов кабеля ВКбШвнг(А) можно выделить:

1. Высокую стойкость к поверхностному давлению (350 кг/см2).
2. Устойчивость к растяжению.
3. Свойство выдерживать перегрузки по КЗ в пределах 5-7 секунд.
4. Возможность использования на открытом грунте со сложным рельефом.

Основной недостаток кабеля в его жесткости, низкой гибкости и сложности монтажа в условиях сложных поворотов, вертикального монтажа с углом подъема выше 45 градусов.

Бренды

Кабель ВКбШвнг(А) производится в вариациях с броней из проволоки и стальной ленты. Также есть модели с броней из проволоки плоского и круглого сечения. По электротехническим характеристикам отличий нет. Основные производители:

1. «ПодольсКабель» — компания производит кабели ВКбШвнг(А) в различных вариациях брони и ПВХ изоляции. Примерная стоимость 1 м от 120 рублей.
2. «ТД ЛипарКабель» — производитель различной кабельной продукции. Стоимость ВКбШвнг(А) от 88 рублей. За 1 м.

Основной отечественный производитель кабеля ВКбШвнг(А) «Щучинский завод Автопровод». Компания реализует изделие по цене от 90 рублей.

ВКбШв

Кабель ВКбШв – это высоко бронированное изделие, предназначенное для работы в сетях переменного тока, напряжением от 0.4 до 1 кВт, с рабочей частотностью до 50 Гц. Используется на участках со сложной рельефной поверхностью, в промышленных помещениях с отсутствием вентиляции и отопления, ежедневного контроля со стороны специалистов.

Тип маркировки

Кабель марки ВКбШв относится к силовому типу, используемому для питания различных электрических установок. Маркировка кабеля указывает на следующие характеристики:

• «В» — изоляция жил из поливинилхлорида (ПВХ).
• «К» — кабель, бронированный проволокой круглого сечения.
• «б» — отсутствует подушка.
• «Шв» — поверхностная изоляция в виде шланга (выпресованный ПВХ).

В качестве проводника используется 2 однородные жилы, площадь сечения каждой составляет 2.5 мм2.

ГОСТ

Характеристики кабеля для работы под напряжением до 1 кВт полностью соответствуют требованиям следующих стандартов:

1. ГОСТ 31996-2012 – регламентирует технические условия для кабельной продукции в отношении устойчивости к напряжению от 0.4 до 3 кВт.
2. ГОСТ 31565-2012 – соответствие пожарной безопасности. Не распространяет горение.
3. ГОСТ 23286-78 – регламент для кабельной продукции по размерным параметрам изоляции и проводников.
4. ГОСТ 22483-2012 стандарт в отношении качества материала, используемого при производстве жил.

ГОСТ 15150-69 регламентирует соответствие климатическому исполнению. Кабель предназначен для использования в любых регионах, с уровнем влажности до 98 % и температурой до + 50 градусов.

Конструкция

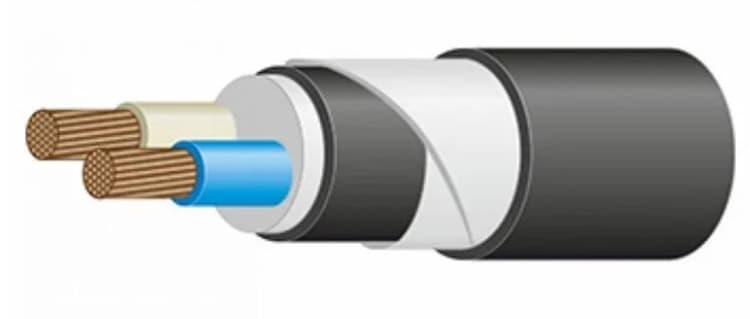

Конструктивно кабель ВКбШв состоит из следующих элементов:

1. Поверхностная изоляция в виде ПВХ шланга толщиной 1.5-2 мм. Оболочка устойчива к растяжению, УФ излучению, нагрузкам до 270 кг/см2.
2. Броневой слой. Составлен из оцинкованных металлических прутьев сечением 0.6-0.8 мм. Сечение прутьев круглое, отсутствует переплетение по всей протяженности. Допускается использование стальных лент, толщиной 0.4 мм.
3. Разделительная изоляция, толщиной 1.2 мм. Предохраняет кабель от деформации при трении брони.
4. Заполнение в виде резина-полимерного состава. Придает кабелю круглое сечение, разделяет жилы друг от друга, препятствует возгоранию при перегреве жил или короткого замыкания. Размер сечения 12 мм.
5. Защитная изоляция жил. Выполнена из ПВХ полимера, без использования резины. Оболочка не растягивается, сохраняя целостность при натяжении. Толщина покрытия 0.6-0.8 мм, сопротивление 10-12 МОм.

Жилы кабеля однородной структуры, произведены из меди чистотой 98 %. Сечение проводников круглое, диаметр 1.9 мм, при общей площади 2.5 мм. 1 жила кабеля изолирована оболочкой синего цвета, вторая может быть коричневого, белого или серого цвета.

Полные технические характеристики:

1. Вид климатического исполнения – «В» или все климатическое.
2. Категории размещения – от 1 до 5. Допустим монтаж на улице и в помещении.
3. Температуры эксплуатации — -50 + 50.
4. Температуры монтажа – от – 15 до + 25.
5. Радиус изгиба – в пределах 10 диаметров или 130 мм.
6. Растягивающее усилие – до 450 Н.
7. Распространение горения – категория «В», не распространяет в группе.
8. Температура при токах КЗ — + 160.
9. Предельная температура нагрева — + 350.
10. Наружный диаметр – 12.6-13.2 мм.
11. Код ОКП – 3521222500.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Сроки службы – от 20 до 50 лет, гарантийный срок 5 лет.
14. Аналог – ВПбШнг, CYKY-0.6-1 кВт.
15. Токовые нагрузки – в земле 37 А, под перегрузкой до 42 А, на воздухе 29 А, под перегрузкой до 33 А.
16. 1-секундного КЗ – 0.27 кА, при максимуме в 5 секунд.
17. Активное сопротивление жилы – 7.6-8.1 Ом.
18. Максимальные мощности 220 Вольт в грунте 8кВт, на воздухе 6 кВт. 380 Вольт в земле до 25 кВт, на воздухе до 19 кВт.

Кабель допустимо использовать при повреждении 2 % поверхностной изоляции во влажных грунтах, при соблюдении правил контроля перегрузок, не более 1 недели.

Применение

Сфера использования кабеля ВКбШв достаточно широкая, в условиях сложных рельефов и грунтов:

1. Подключение стационарного оборудования на улице, в условиях повышенной и пониженной температуры.
2. Монтаж на поверхности земли с высокими перепадами по высоте.
3. Укладка в группу на стеллажах открытого типа.
4. Подключение сложного оборудования в помещения без отопления, вентиляции и контроля.

Кабель также предназначен для наружной прокладки по вертикали, с обязательной фиксацией через каждые 2 метра длины.

Где запрещено?

Использование кабеля не рекомендуется при:

1. Если напряжение выше 1 кВт. Приводит к деформации и плавлению изоляции.
2. Для подключения двигателей, мощностью более 0.7 кВт. Пусковой ток увеличивает нагрузку.
3. Для прокладки в металлических коробах в помещениях с высокой температурой. Возможно увеличение рабочей температуры.

Также изделие запрещено монтировать воздушным путем на подвеску, с диаметральным сечением ниже 5 мм.

Плюсы и минусы

Основные плюсы кабеля:

1. Стойкость к внешним воздействиям давлением, УФ излучением, влажностью и нагревом.
2. Высокая прочность поверхностной изоляции.
3. Стойкость брони к прокалыванию.
4. Возможность группового монтажа на открытой местности.

Единственный недостаток в низкой гибкости и большой весе (300-350 кг/км). Кабель сложно устанавливать на изгибах с фиксацией к несущим конструкциям.

Компании-производители

Кабель ВКбШв производится в двух климатических исполнениях: «ХЛ» — для холодных регионов и «Т» — для тропического климата. Среди основных производителей можно выделить:

1. «Щучинский завод Автопровод» — основной производитель кабельной продукции для промышленности. Стоимость кабеля от 120 рублей/м.
2. «ПодольскКабель». Компания реализует продукцию марки ВКбШв по цене от 90 рублей/м.
3. ««ТД ЛипарКабель» — компания поставляет кабеля исключительно в бухтах. Стоимость начинается от 300 рублей за 150 метров.

Средняя цена 1 м кабеля ВКбШв может отличаться в зависимости от толщины поверхностной изоляции и сечения прутьев брони. Они могут быть плоскими и круглыми.

Заключение

Медные кабели 2х2.5 занимают большую долю производства, так как востребованы практически повсеместно. Они предназначены для работы под напряжением до 1 кВт, обладают стойкостью к максимальным перегрузкам, оснащаются прочной изоляцией.

При выборе стоит делать акцент именно на толщину изоляции, категорию пожарной безопасности, климатическое исполнение и степень гибкости. Токопроводящие характеристики кабелей могут отличаться только при использовании меди с разной степенью очистки.
