Конструкция медных кабелей 3х10, виды и сфера применения

В век активного развития технологий, огромного количества приборов, оборудования в домах и на производстве, без проводов для обеспечения электропитания, просто не обойтись.

Потребитель обращает внимание на проводник энергии, соединяющий устройство с источником электричества, когда возникают проблемы, так как неисправность требует ремонта.

В мир электрики и жизнедеятельность человека тесно вошли кабели с различными техническими характеристиками, часто обстоятельства требуют разбираться в параметрах энергетических источников питания.

Что означает маркировка?

Электропроводка и прокладка линий основывается на правильном выборе, применяемых проводов. Специалист электрик выполняет монтаж проводника с учетом:

• места эксплуатации;
• необходимого сечения провода;
• конструкции кабеля по количеству жил;
• материала оболочки с изоляцией.

Все данные о кабеле 3х10 заложены в его маркировке. Цифровой показатель «3» указывает на количество медных токопроводящих жил в кабеле, а «10» сечение проводов в мм².

Уникальная буквенно-цифровая комбинация отпечатана на внешней стороне оболочки провода, данные имеются на прикрепленной к изделию бирке. От точности расшифровки аббревиатуры зависит правильный выбор продукта и безопасность эксплуатации.

Причиной перегрева кабеля, замыкания в основном становятся ошибки на начальной стадии проводки. В многожильных проводниках производитель часто применяет медь, в поперечном сечении проволоки заложено внутреннее сопротивление провода.

Внимание! При прокладке силовых кабелей в доме важно обратить внимание на изоляционный материал, он должен быть с низкой степенью выделения газов и дыма. Поэтому электромонтажные работы нужно доверять специалистам, которые имеют опыт с подобным изделием и смогут с точностью расшифровать маркировку кабеля.

Основные разновидности провода из меди

Для подключения оборудования различных производственных объектов и жилых комплексов к электросети применяют медные кабели 3х10. Через проводник получают электропитание агрегаты, узлы и механизмы, которые используют в реализации различных хозяйственных целей. Кабель с 3-мя медными жилами и сечением провода 10мм² производители выпускают в большом ассортименте.

КГ 3 на 10

Кабель гибкий, силовой с медным проводом. Токопроводящие проволоки производят в соответствии с ГОСТ 22483, покрывают оловом. Кабель предназначен для работы в тропическом климате, синтетической пленкой разделяют медные провода. Оболочка с изоляцией изготовлена из резины специального назначения.

Жилы скручивают с шагом в пределах 16d (d – диаметр) скрутки, а сверху накладывают разделительный слой.

Предназначение кабеля – соединять электросети с передвижными механизмами, при переменном напряжении =660В, постоянном =1000В, при условии, что изгиб =8d кабеля, максимальная температура нагрева проводников не превышает +75⁰С.

Кабель тропического исполнения имеет в маркировке добавочную «Т», наличие холодостойкого показателя указывают «ХЛ».

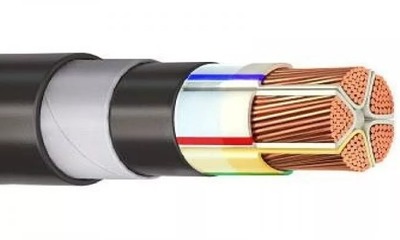

ВБбШв

Отсутствие буквы «А» является подтверждением о медной проволоке, проводнике тока, аббревиатура силового бронированного кабеля, который обладает 3-мя медными проводами, каждый имеет сечение 10 мм², расшифровывается:

• В – виниловый пластикат использован в качестве изоляции;
• Б – 2 стальные оцинкованные ленты служат броней;
• б – отсутствие подушки, которая защищает от коррозии, придает ударопрочность элементам;
• Шв – выпрессовка защитного винилового шланга.

Следует учесть, что обозначение проводников «ВБбШв» устарела, по ГОСТ 312996-2012, убрали «б», но оставили в соответствии со стандартом конструкцию провода с техническими характеристиками.

Справка! Через проводник подключают к электросетям стационарные установки, укладывают кабель в траншейных трассах, проводят электропитание к сооружениям и зданиям.

ВБбШвнг

Изделие принадлежит к силовому бронированному лентами трехжильному кабелю. Расшифровка аббревиатуры:

• токопроводящие жилы – медные;
• В – виниловый пластикат;
• Б – броня;
• б — без подушки;
• Швнг — защитным покровом служит выпрессованный шланг, на изготовление которого использован поливинилхлоридный не горючий пластикат.

Регулятором расцветки изоляции проводов (синяя — нулевая, зеленая — заземление) служит ГОСТ 31996-2012.

Пожарную безопасность регулирует ГОСТ 31565-2012, П16.8.2.5.4. Кабели производят с жилами токопроводящими по ГОСТ 22483-2012. Толщину изоляции и оболочки выполняют в соответствии с ГОСТ 23286-78.

По-прежнему действует стандарт исполнения по климатическим регионам ГОСТ15150-69. Кабель с подобной маркировкой применяют для электроснабжения стационарных электрических установок с последующим распределением электроэнергии.

ВВГ

Вид силового трехжильного кабеля, с сечением медных жил 10 мм² и наружным d=15мм, который зависит от ТУ производителя. Расшифровка маркировки:

• ВВ – изоляция с оболочкой из виниловых пластикатов;
• Г – отсутствует защитный покров.

Добавка к аббревиатуре «ХЛ» и «Т» указывает на исполнение холодостойкое или тропическое. Изолируют жилы пленкой с разной расцветкой в соответствии с ГОСТ 31996-2012.

Производят кабель данной модификации:

• по климатическим зонам действует ГОСТ 15150-69;
• по пожарной безопасности – ГОСТ 31565-2012;
• по защитным покровам – ГОСТ 7006-72;
• по изоляционной толщине – ГОСТ 23286-78.

Важно! Через кабель передают и распределяют электроэнергию в электрических установках, используют электропроводку в электросетях.

ВВГнг

Силовой проводник электроэнергии с медными жилами, где:

• В – поливинилхлоридная изоляция;
• В – ПВХ оболочка;
• Г – гибкий, нет защитного покрова;
• нг – не горючий.

Кабель широко применяется в строительных организациях при ремонте в жилых, коммерческих, производственных зданиях. Индекс «нг» означает о степени защиты от горения.

ВВГнг-LS

Говорит о низком дымо и газовыделении, негорючего кабеля, подходит для электропроводки в жилых помещениях.

ВВГнг-FRLS

Огнестойкий продукт, самый безопасный по отношению к поддержанию горения, дымо образованию, стойкости перед температурами, так как имеется изоляция в виде слюды.

В общем порядке продукция с маркировкой ВВГ и всеми производными индексами, обладает низкой токсичностью, что позволяет выполнять электропроводку в детских медицинских и образовательных заведениях. При этом производство кабеля должно соответствовать ГОСТ 31996-2012. Медные жилы токопроводящие для проводников изготовлены в соответствии с ГОСТ 22483-2012.

ВВГЭ

Принадлежит кабельно-проводниковой продукции: силовому экранированному кабелю с 3 медными жилами сечением 10 м². Одно проволочное исполнение в соответствии с ГОСТ 22483-2012. ВВГЭ 3х10 производят по требованиям ГОСТ 31996-2012. Пожарную опасность устанавливают по ГОСТ 31565-2012:01.8.2.5.4.

Аббревиатура маркировки расшифровывается как:

• В – жилы изолированы виниловым пластикатом;
• В – поливинилхлоридная оболочка;
• Г – гибкость, нет покровной защиты;
• Э – экранизация – медная фольга.

Внимание! Применение электропроводки допустимо в кабельных каналах и производственных зданиях.

КВВГ

Контрольное силовое кабельное изделие с медными жилами с изоляцией и обмоткой из ПВХ.

В аббревиатуре зашифровано:

• К – контрольное изделие;
• В – поливинилхлоридный пластикат служит средством изоляции для жил;
• В– ПВХ пластикат использован для оболочки;
• Г– гибкость при отсутствии защитного покрова.

Порядок стандартизации:

• производят КВВГ по ГОСТ 1508-78;
• общие ТУ должны соответствовать ГОСТ 26411-85;
• изготовление проволоки токопроводящей по ГОСТ 22483-2012;
• изоляционный слой толщиной должен соответствовать ГОСТ 23286-78;
• защитные покровы – ГОСТ 7006-72;
• по безопасности пожарной – ГОСТ 31565-2012.

Проводник применяют для подключения приборов к электропитанию, различных устройств к распределительному оборудованию. Прокладывают в:

• земле;
• внутри и снаружи зданий;
• в специальных траншеях;
• каналах;
• туннелях.

КВВГэнг-LS

Изделие с маркировкой КВВГэнг-LS, указывает, что у контрольного кабеля имеется оболочка с изоляционным слоем из поливинилхлорида, есть экран, но нет защитного покрова. У кабеля понижена горючесть с дымовыделением.

Конструктивные особенности

Каждый вид силового проводника имеет свои характерные свойства и конструкцию.

КГ

3х10 в составе имеет:

• 3 проволоки из меди;
• диаметр = 0.41мм;
• максимальный размер окружности скрутки=5.1мм;
• в 1 метре металла – 0.085 кг;
• изоляция из синтетической пленки при номинальной толщине – 1.2мм, по минимальной – 0.98мм;
• изоляционное сопротивление – 50 Мом.

К техническим характеристикам КГ 3х10 относятся показатели в виде:

1. зоны климата – У, ХЛ, Т;
2. регионального размещения – 1.2.3 в соответствии с ГОСТ 15150-69;
3. t эксплуатации – -40⁰– +50⁰С;
4. t монтажа – 0⁰С;
5. радиуса изгиба – 172 мм;
6. растягивающих усилий – 19.8/мм²;
7. распространений горения – не распространяется;
8. t при токах КЗ до 160⁰С;
9. предельной t нагрева – 75⁰С;
10. наружного d – 21.5 мм;
11. кода ОКП – 354441 01;
12. класса пожарной безопасности – О2.8.2.5.4;
13. срока службы – 15 лет;
14. токовых нагрузок:
    • при проводке в земле – 46А;
    • на воздухе – 35А;
    • 1-секундного КЗ – 0.40А;
15. активное сопротивление проволоки – 1.91 Ом/км;
16. максимальных мощностей: 220В:при проводке в земле – 14 кВт; на воздухе – 12кВт; 380В: при проводке, в земле – 33кВт; на воздухе – 25 кВт.

ВБбШв

Характеристики такие:

• количество медной проволоки – 3 шт.;
• d скрутки – 3.4мм;
• металла в 1 м. – 0.08кг;
• изоляция из винилового пластиката, толщина – 1мм;
• сопротивление – 7.1 Ом;
• внутренняя оболочка из ПВХ равна – 1мм;
• броня номинального размера – 0.3 мм;
• шланг защитный из ПВХ минимальной толщины – 1.43 мм.

Характерные показатели ВБбШв 3х10 по:

1. зона климата – УХЛ;
2. размещению – 1,2,3,4;
3. эксплуатационным t – -50⁰С до +50⁰С;
4. монтажной t от -15⁰С;
5. изгибающем радиусе –191мм;
6. усилии растягивающем – 50Н/мм²;
7. горение – минимальное распространение, абсолютное нераспространение только у кабеля с «нг»;
8. при токах t КЗ – +150⁰— +250⁰С;
9. предельная t нагрева – + 160⁰С;
10. наружный d – 19.1 мм;
11. код ОКП – 3533713100;
12. пожарной безопасности – O1.8.2.5.4;
13. сроки службы – 5/30 лет;
14. токовые нагрузки:
    • при проводке в земле –79 А;
    • на воздухе – 63 А;
    • секундное КЗ – 0.18*К, где К максимальная продолжительность КЗ=5сек;
    • активное сопротивление проволоки –1.84 Ом/км;
15. максимальная мощность 220В: при проводке в земле – 16кВт, на воздухе – 25кВт; 380В: при проводке в земле – 30кВт,на воздухе –22кВт.

ВВГ

Конструктивное строение 3х10:

• медная проволока, проводящая ток – одно или многопроволочная;
• d скрутки жил – 3.4-3.7(мм.);
• первая изоляция из винилового пластиката защищает от ударных деформаций;
• изоляционный слой обладает толщиной – 0.9 мм –1мм;
• наружная оболочка из винилового пластиката защищает от негативных внешних факторов;
• толщина наружной оболочки – 1.7мм.
• полимерный наполнитель заполнен между изолированных жил.

Технические показатели:

1. зона климата – УХЛ;
2. региональное размещение – 1-5;
3. t эксплуатации – -50⁰С – +50⁰С;
4. t монтажа – от -15⁰С;
5. изгиб –149мм;
6. растягивающее усилие – 50 Н/мм²;
7. распространение горения – по сниженной скорости;
8. t при токах КЗ –+160⁰С – 350⁰С;
9. предельная t нагрева – +160⁰;
10. наружный диаметр –14.9мм;
11. код ОКП –3533712700;
12. пожарная опасность – O1.8.2.5.4;
13. сроки службы –5/30лет;
14. токовые нагрузки:
    • при прокладке в земле –79А;
    • на воздухе –63 А;
    • секундное КЗ – 1.09кА;
    • активное сопротивление жилы –1.84 Ом/км;
15. мощность 220В: при прокладке в земле – 15 кВт, на воздухе – 12 кВт; 380В: при прокладке в земле – 32кВт,на воздухе – 25 кВт.

ВВГЭ

Конструктивные особенности 3х10:

• медные жилы – 3 шт.;
• изоляция из поливинилхлорида по номинальной толщине – 1мм;
• заполнение пластикатом;
• толщина внутренней оболочки – 0.5 мм;
• толщина наружной оболочки – 1.7мм;
• экран –0.20 мм.

Технические показатели по:

1. климатической зоне – УХЛ;
2. региональное размещение – 1-5;
3. t эксплуатации – от -50 °С до 50 °С;
4. t монтажа – от -15⁰С;
5. изгиб – 0мм;
6. растягивающее усилие – 40 Н/мм²;
7. распространение горения – минимальное;
8. t при токах КЗ – +150⁰С – +250⁰С;
9. предельная t нагрева – +150⁰С;
10. наружный d –17.6 мм;
11. ОКП ВВГЭ – 3533711300;
12. пожарная опасность – O1.8.2.5.4;
13. сроки службы – 5/30лет;
14. токовые нагрузки:
    • при прокладке в земле – 45А;
    • на воздухе – 33А;
    • 1-секундного КЗ – 0.35А;
    • активное сопротивление жилы – 6 Ом/км;
15. мощность 220В: при проводке в земле – 15кВт, на воздухе – 12кВт; 380В: при проводке в земле –33кВт,на воздухе – 25 КВт.

КВВГ

3х10 по конструктивному содержанию:

• токопроводящая жила из меди;
• изоляция из ПВХ;
• оболочка из поливинилхлорида.

Характерные особенности:

1. по климату – УХЛ;
2. размещение в региональной категории – 1-5;
3. t эксплуатации – от -50°С до 50°С;
4. t монтажа – -15⁰С;
5. радиус изгиба – 6 диаметров кабеля;
6. растягивающее усилие – 50 Н/мм²;
7. распространение горения – не распространяет;
8. t при токах КЗ – +150⁰С-250⁰С;
9. предельная t нагрева –160⁰С;
10. наружный диаметр – 12мм;
11. код ОКП –3563140100;
12. пожарная опасность – О1.8.2.5.4;
13. сроки службы – 3/15 лет;
14. нагрузка тока:
    • при прокладке в земле – 40А;
    • на воздухе -35 А;
    • 1-секундного КЗ –0.4А;
    • активное сопротивление проволоки – 7 Ом/км;
15. мощности: 220В при проводке в земле – 16 кВт, на воздухе – 13 кВт; 380В при проводке в земле – 30 кВт; на воздухе – 25 кВт.

Каким импортным кабелям является заменой?

Аналогом марки ВВГнг служит NYM-J – немецкого производителя, который выпускает кабельную продукцию по стандарту Германии – DIN VDE Normenleitung. Расшифровка марки:

• N – классификация по немецким нормам стандартизации;
• Y – наличие ПВХ изоляции;
• M – использование проводника в различных условиях с защитной оболочкой;
• J – трехжильный кабель.

Эту марку нельзя прокладывать под землей. К воздушному способу прокладки тоже неустойчив, особенно перед погодой, так как негативно относится к осадкам, ветру и прочим природным явлениям.

К аналогам ВВГ3х10 принадлежит кабель марки:

• ВВГнг 3х10;
• ВВГнг-LS 3×10;
• ВВГ-П 3х10.

Правила и условия применения

Медный кабель внутри здания:

• проводку выполняют открытым и закрытым способом;
• нормы проводки открытым методом предполагает применение монтажных струн, кронштейнов, коробов, труб, арматурных элементов;
• укладка кабельной линии выполняется не ниже 2.5 м над полом;
• если проводник в коробе, плинтусах – ограничений по высоте нет;
• для перехода из одного помещения в другое используют для проводника отрезок из трубы;
• все защитные элементы должны быть герметичными, монтаж выполняется в местах, где нет влаги.

Обустройство закрытым способом проводят в стенах, потолках, на плитах перекрытия. Для этого выполняются электротехнические штробы, укладывают в защищенный рукав, монтажным элементом проводку, сверху обрабатывают асбестовой смесью и штукатуркой.

Нельзя монтировать электропроводку в вентиляционных каналах, кроме как в стальной трубе.

Справка! Если монтаж выполняется в земле нужно вырыть траншею шириной 25 см и глубиной 70см. Кабель без металлической брони укладывают на песчаную подушку в металлической или пластиковой трубе.

Где нельзя использовать?

На медножильный кабель ВВГ 3х10 введено ограничение на проводку внутри зданий по действующим нормам и правилам пожарной опасности. Кабель с броней и приставкой «нг» допускается к применению в жилых и нежилых зданиях.

Установлен запрет на проводку по электротехническим правилам, когда проводник не соответствует по напряжению, силе тока, если электросеть подает нестабильное электропитание с большими перепадами. Проводку нельзя перегружать мощным оборудованием, устанавливать поврежденный кабель, нарушать инструкцию производителя.

Плюсы и минусы

Медножильные проводники имеют популярность при строительстве и ремонте объектов.

Плюсы медных проводников:

• стойкий к многократным сгибаниям;
• пластичный и устойчивый к изломам;
• низкое сопротивление меди, что положительно влияет на пропускную способность кабельной линии;
• не подвергается коррозийным разрушениям.

Минусы:

• высокая стоимость меди заставляет электриков отказываться в пользу алюминиевых проводов;
• значительный вес проводника.

Важно! Несмотря на существенные недостатки медный кабель не снижает своей популярности из-за долгого срока службы, гибкости.

Обзор производителей

NYM-J производят:

• в Турции предприятие – Denizli Cable LTD;
• в Германии компании – Helukabel, Lapp Kabel;
• во Франция – Nexans;
• в Сербии – Novkabel AD.

В России тоже имеют лицензию на производство кабеля NYM – заводы Электрокабель, Севкабель. Средняя цена торговой марки: «Кабель NYM-J 1G10 LappKabel 1600011» – 608 р за метр.

Энергокабель

Завод «Энергокабель» с успехом конкурирует с зарубежными производителями, кабель выпускает высокого качества. Например, ВВГнг(А)- LS 3х10 ок-0,66 имеет 3 токопроводящие жилы сечением 10 мм². Предназначен проводник для применения в общественном и частном домостроении. Стоимость кабеля 208 р./м.

Севкабель

Завод «Севкабель» работает с 1879 года, является лидером по производству кабелей. В ассортименте предприятия более 25000 продукции. Отличным примером служит торговая марка: «КГН 3х10 Кабель силовой гибкий с медными жилами». Цена 514 р./м.

Конкорд

На предприятии «Конкорд» осуществляют полный технологический процесс по производству кабельной продукции. Компания на производственной площадке имеет лабораторию, где строго контролируется качество изделий, ежегодно ассортимент увеличивается, в настоящее время выпускают 38 марок по 2000 типоразмерам.

Например: «Кабель КГтп-ХЛ 3х10+1×6 Конкорд 9235 черный». Проводник силовой с гибкими медными жилами предназначен для нестандартной проводки при соединении механизмов к электросетям и передвижным источникам электропитания. Цена 546р./м.

Заключение

Энергопотребление полезное, но опасное средство жизнеобеспечения граждан. Проводкой кабеля в электросетях должны заниматься профессиональные электрики. Но и владельцу оборудования в офисе и домашних приборов, всего электропитания от сетей не помешает разбираться в маркировках, назначениях кабеля, чтобы не перегружать линии, не создавать пожароопасной ситуации от замыканий в сети.
