Основные характеристики, виды, сфера применения и средняя цена медных кабелей 3х6

Оборудование с высокой рабочей мощностью требует подключение с использованием усиленных кабельных устройств, которые способны выдерживать высокую мощность, возможные перепады напряжения, увеличение нагрузки и температурные скачки.

Далее представлен обзор 10 моделей силовых медных кабелей 3х6 мм².

Описаны основные технические характеристики кабелей этой категории, назначение, рекомендации и запреты для применения. Дополнительно, представлены производители кабелей различных моделей и средняя стоимость продукции.

Что означает маркировка?

На поверхностную оболочку каждого кабеля наносится буквенно-цифровая маркировка, по которой можно определить тип проводника, материал его защитных прослоек и емкость. Значение 3х6 указывает именно на емкость кабеля:

• «3» — в кабель вмонтировано 3 токопроводящие жилы;
• «6» — указывает на площадь сечения поверхности каждой жилы, которая вычисляется в мм².

Электротехнические проводники с площадью сечения 6 мм² предназначены для работы с высоковольтными сетями. Жилы таких кабелей могут быть круглого и треугольного сечения, в монолитной сборке или многопроволочной вариации. При этом, диаметральный размер проводников указывается отдельно, в технической документации.

Виды проводов из меди

К электротехнической продукции 3х6 мм² относятся кабеля силового, судового, контрольного типов. Подобные изделия могут использоваться для подключения в схемы с токами переменного и постоянного значения, напряжение в которых варьируется от 220 до 1000 вольт, при частоте тока от 50 до 400 Гц.

Основной используемый модельный ряд:

• ВПб;
• КВ;
• ВКШ;
• NYCY;
• ВПв;
• ВКБ;
• ВБВ;
• ВВб;
• NYY;
• NYM;
• ВБШ;
• ВБб;
• ВВГ;
• КНР.

Данные марки кабельной продукции производятся в нескольких модификациях по устойчивости к температурам, для прокладки стационарным и нестационарным способом, для подключения промышленного оборудования и разводки электрической схемы в бытовых, промышленных и общественных зданиях.

ВКбШв

Кабель с медными жилами для поверхностного и скрытого монтажа. Обладает высокими характеристиками устойчивости на растяжение и сдавливание. Данную модель кабеля преимущественно используют при подключении к току переменного значения, с величиной напряжения от 380 до 1000 вольт.

При этом, рабочая частотность сети не должная превышать 50 Гц. Изделие можно использовать для отвода напряжения от ТП, высоковольтных воздушных линий, для питания зданий, промышленной аппаратуры и оборудования.

Расшифровка обозначения

Кабель ВКбШв 3х6 классифицируется как силовое устройство, оснащенное многопроволочной металлической броней. Обозначение, нанесенное на 1 слой защитной оболочки, несет в себе следующую информацию:

• «В» — защитная оболочка жил из ПВХ;
• «К» — круглая стальная проволока в броне;
• «б» — под броней нет подушки;
• «Шв» — диэлектрик кожуха верхнего слоя из выпрессованного шланга;
• «3» — тип трехжильный;
• «6» — 6 мм² площадь сечения жил.

Дополнительной частью маркировки кабеля является обозначение протяженности от 1 метра в плоть до окончания, которое помогает точно отрезать кабель по необходимой длине. Маркер проставляется рядом с основным буквенно-цифровым кодом с шагом в 1 метр.

ГОСТ

Вся кабельная продукция, от начала производства до реализации, проходит контроль качества на основе нормативов отечественных стандартов качества. Основные нормы:

1. Соотношение заявленных характеристик эксплуатационных температур по отношению к климатическому исполнению регламентирует ГОСТ 15150-69.
2. Кабель не маркирован индексом «А», что допускается ГОСТом 31565-2012, в рамках требований пожарной безопасности.
3. В изделие, в качестве диэлектрика, используется ПВХ пластикат, качество которого нормируется ГОСТом 7006-72.
4. Каждая оболочка, включая жилы, соответствуют по площади и толщине нормативам ГОСТ 23286-78.
5. 3 проводника выполнены из меди в монолитном исполнении, что является условием для кабелей, работающих в сетях от 380 до 3000 вольт. Нормировано ГОСТ 22483-2012.

Сертификация кабеля ВКбШв 3х6 проводится на основе нормативов ГОСТ 31996-2012, нормам качества и характеристик полимерных диэлектриков и медных жил в монолитном исполнении круглого сечения, для электрических сетей напряжением от 380 до 3000 вольт.

Конструкция

Кабель ВКбШв 3х6, применяется для размещения в особенно сложных условиях, что было достигнуто за счет устойчивой к различным воздействиям конструкцией. Она включает:

1. Для диэлектрика поверхностного слоя выбран прочный шланг из пластиката ПВХ. Его нормированная толщина от 1.7 до 2 мм. Шланг производится из выпрессованного поливинилхлорида, с более жесткой структурой, противостоящей трению и боковым нагрузкам.
2. Прослойка брони. Является основной защитой от проколов, разрыва и сложных изгибов, при прокладке в нестабильных грунтах. Броня производится из металлической оцинкованной проволоки, диаметром 2-2.3 мм. Проволока не фиксирована между собой, натяжение и прижим достигается жесткой скруткой.
3. Компенсатором возможного эффекта трения от брони является следующий слой, в виде полимерной ленты, толщиной 1 мм. Лента монтируется путем оборачивания вокруг более прочного основания. Имеет один продольный шов. При наличии повреждения верхнего защитного шланга, ленточный слой не пропускает воду, при условии прокладки на открытом воздухе или влажном грунте.
4. Круглое сечение кабелю придается за счет резин-полимерного заполнителя. Его общий диаметр 13-15 мм. Заполнитель имеет широкий функционал: разделяет жилы, предотвращает сдавливание и растяжение, способствует восстановлению кабеля после длительного сгиба.
5. За защиту рабочего персонала при работе в электроустановках и предотвращения короткого замыкания отвечает прослойка ПВХ пластиката, нанесенная на каждую жилу в отдельности. Ее толщина 1-1.3 мм, сопротивление воздействию электрического тока в пределах 8.7 МОм. Оболочка обладает устойчивостью к растяжению и сжиманию, при перепадах температур, в условиях нагрева/охлаждения жил.

В конструкцию кабеля марки ВКбШв 3х6 входят 3 жилы из очищенной меди. Существует только одна модификация структуры проводников – одно проволочное исполнение. Диаметр каждой жилы 2.9-3.1 мм. Производятся жилы из медных прутьев, круглого сечения, без дополнительной обработки оловом или лаком. Для производства используется медь, без примесей, 96-98 % очистки.

Параметры:

1. Климатическая классификация – «В», все климатическая категория.
2. Допустимое место установки – на открытом воздухи и в любых помещениях, категория от 1 до 5.
3. Эксплуатационные температуры – в рамках климатического исполнения -50 до +50.
4. Монтажные температуры – допускается без прогревания – 15 до + 25.
5. Допустимый изгиб – в пределах 10 диаметров, 184 мм.
6. Предел растяжения – до 600 Н.
7. Устойчивость к воспламенению – не провоцирует в пучке, группа «А».
8. Тепловой предел при 5 секундном КЗ — + 170.
9. Предельная температура нагрева — + 350.
10. Диаметральный размер – 18.4 мм.
11. Классификатор ОКП – 3521222500.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Эксплуатационный срок – 25-30 лет, гарантия до 5 лет.
14. Токовые нагрузки на земле 59-66 А, на воздухе 46-53 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом.
17. Максимальные мощности под напряжением 220в заглубление в грунт 12 кВт, укладка на воздухе 10 кВт. Под напряжением 380в с заглубление 38 кВт, на воздухе 30 кВт.
18. Аналог — YBY-J 3х6.

За счет веса 1 км кабеля в пределах 800 кг, изделие нарезается минимальной длиной 250 метров. Поставляется исключительно в катушках, минимальный вес которых 100 кг. Примерный вес одной медной жилы, без оболочек, равен 0.05 кг.

Правила и условия применения

Благодаря высокой площади сечения и устойчивой конструкции, кабель ВКбШв 3х6 имеет очень широкую сферу применения. Он подходит для следующих целей:

1. Ввод переменного напряжения в здания промышленного, жилого и общественного типов.
2. Подключение питания для промышленного оборудования, в рамках установленной величины напряжения.
3. Отбор напряжения от ТП и воздушных линий электропередач.
4. Прокладка в открытых, сухих, неустойчивых грунтах.
5. Прокладка на открытых стеллажах и опорных фиксаторах одиночно и группой.

Также, кабель может применяться для питания подъемного, насосного и иного оборудования с изменяемой мощностью, в пределах 70 кВт.

Где применение запрещено?

Для обеспечения качественной и длительной эксплуатации, специалисты должны соблюдать рекомендации, запрещающие использование кабеля в следующих условиях:

1. Запрещается установка кабеля в помещениях с движущейся крупногабаритной техникой. Наезд, прокол или растяжение приведет к обрыву или короткому замыканию.
2. Не рекомендована прокладка в мокрых грунтах или открытой воде, при наличии повреждения оболочек. Это может спровоцировать: нагрев жил, короткое замыкание, снижение рабочей мощности.
3. Запрещается укладка кабеля в каналы и трассы в нестабильных скальных грунтах. Смещение защитных каналов может привести к обрыву или повреждению трением.

Важно учесть, что кабель оснащается металлической броней. Его запрещается укладывать вместе с оголенными или поврежденными кабелями, что может вызвать короткое замыкание или увеличение напряжения в рабочей сети.

Плюсы и минусы

Выбирая кабель ВКбШв 3х6 в качестве основного устройства питания от распределительных щитов, стоит учесть все плюсы и минусы этой модели. Плюсы:

1. Большая площадь сечения.
2. Стойкость к поверхностным и боковым нагрузкам.
3. Стойкость к растяжению.
4. Многослойная сборка.

Единственный существенный минус кабеля заключается в большом весе. Его сложно монтировать на участках с изменяемым рельефом, с острыми углами. Монтаж на таких участках обязательно учитывает «плавающую» фиксацию.

Примеры производителей

Кабель ВКбШв 3х6 можно приобрести в трех модификациях, учитывая температурные особенности региона: «В» — все климатическое, «ХЛ» — для холодных регионов, «Т» — для тропических районов. Основные производители данной марки представлены ниже:

1. «ТД Липар Кабель» — занимается производством и реализацией данной марки в трех модификациях по климатической версии. Средняя цена от 400 рублей/м.
2. «Иркутск кабель» — реализует продукцию прямыми поставками на промышленные объекты. Стоимость варьируется в пределах 350-450 р/м.
3. «НП «Подольск кабель» — продукция полностью соответствует нормативам отечественных стандартов. Примерная цена от 350 рублей за 1 м.

Выбирая кабель ВКбШв 3х6 по стоимости, стоит учесть разницу по климатическому исполнению и модификации проволочной брони. Она может отличаться по толщине и количеству проволочных прутьев.

ВБВ

Модель бронированного кабеля в ПВХ оплетке, с высокими параметрами стойкости к перепадам напряжения, степени температурного нагрева и поверхностного давления.

Отличительной особенностью изделия является значительная гибкость, при наличии металлической ленточной брони. С помощью кабеля можно осуществлять электротехнический монтаж промышленных установок и питание отдельных помещений от сети переменного тока напряжением до 1000 вольт.

Маркировка

ВБВ 3х6 относится к маркам кабелей силового типа, с ленточной, двуслойной броней. Оснащается изделие медными жилами в одно проволочном исполнении. Маркировка электромонтажного устройства указывает на следующие данные:

• «В» — изоляционная защита из поливинилхлорида;
• «Б» — дополнение в виде брони;
• «В» — диэлектрическое наслоение жил из ПВХ;
• «3» — трехжильное исполнение;

Жилы кабеля ВБВ 3х6 имеют круглое сечение, индивидуальной площадью 6 мм². Для увеличения электрической проводимости и снижения сопротивления, в качестве материала выбрана медь, 96-98 % степени очистки.

Кабель легко отмерять по нужному размеру, за счет наличия размерного обозначения протяженности, которое проставлено через каждые 100 см длины.

Каким ГОСТам соответствует?

Качество кабеля, его стойкость к нагрузкам и длительность эксплуатации зависят от соблюдения правил и нормативов государственных стандартов, в отношении электромонтажной продукции, монтируемой в сети напряжением до 3 кВ. Кабель ВБВ 3х6 соответствует следующим стандартам качества:

1. Любая кабельная продукция с полимерными разделительными слоями, для сетей с напряжением от 380 до 3000 вольт, проходит обязательную сертификацию после прохождения испытаний на основе нормативов ГОСТ 31996-2012.
2. Кабели, провода, шнуры для электрических установок должны соответствовать определенному климатическому исполнению, с установленными температурными рамками эксплуатационной стойкости, на основе требований ГОСТ 15150-69.
3. При отсутствии маркировки, согласно требованиям ГОСТа 31565-2012, кабелям присваивается группа «А», по классификации пожарной безопасности.
4. Установленные нормы по качеству и составу полимерных диэлектрических изоляторов, регламентируются нормами ГОСТ 7006-72.
5. Устойчивость к воздействию высокого напряжения, для полимерных изоляторов, регламентируется на основе требований по минимальной толщине 0.8 мм, согласно ГОСТ 23286-78.

Особенному контролю подвергаются и токопроводящие жилы из меди. Контроль качества проводится с момента начала отливки прутьев из меди 98 % очистки, на основе нормативов ГОСТ 23286-78.

Устройство

Особенности строения кабеля ВБВ 3х6 позволяют выполнять прокладку в условиях сложного рельефа, при уровне влажности в 98 %, а также в открытый нестабильный грунт. Все это достигнуто за счет многослойной структуры изделия, которая включает:

1. Верхний диэлектрический слой. Выполнен в виде прочного полимерного шланга из пластиката поливинилхлорида (ПВХ). Толщина защитного покрова 1.8-2.2 мм. Шланг используется в качестве компенсатора воздействия трением, защитного барьера для влаги и температурного воздействия.
2. Слой из двух стальных оцинкованных лент, толщина которых 0.4 мм. Ленты вмонтированы путем обертывания вокруг прочного основания. Ширина каждой ленты 4.5 см, что позволяет защитить кабель от прокалывания, от напряжения скручивания, предотвратить растяжение и создать свойство восстановления структуры.
3. Компенсатор трения броней. Выполнен в виде тонкого полимерного шланга с продольным швом. Толщина слоя 1 мм. Кроме защиты от трения с броней, слой позволяет защитить кабель от впитывания воды, в условиях температурного расширения, при наличии повреждения поверхностной оболочки.
4. Каркас кабеля. Выполнен в виде заполнителя. Монтируется путем заливки жил составом из полимера и резины. Заполнителем формируется сечение кабеля, компенсируется давление поверхностного и бокового воздействия, осуществляется возврат к изначальной структуре при натяжении или изгибе. Толщина заполнителя 25-30 мм.
5. Тонкий, но прочный диэлектрический слой, индивидуальный для каждой жилы. Производится из ПВХ пластиката, толщиной 1-1.3 мм. В пределах климатического исполнения, изолятор сохраняет стойкость без изменения целостности структуры. Обладает сопротивлением в пределах 8.7 МОм, что является нормой для кабелей силового типа.

Подключение кабеля к электрическим клеммам осуществляется 3 медными жилами одно проволочной конструкции. Отдельная жила обладает диаметром 2.9 мм, площадью сечения 6 мм² и весом в пределах 0.05 кг на метр длины.

Характеристики

1. Климатическая версия – «В», все климатический класс.
2. Место установки – без ограничения, в пределах 1-5 категорий.
3. Рабочая температура – от -50 до + 50.
4. Установочная температура – минимальный порог -15, максимальный + 25.
5. Радиус изгиба – не более 10 диаметров, 195 мм.
6. Порог растяжения – 570 Н.
7. Воспламеняемость – по классу не маркированных изделий, категория «А».
8. Нагрев при КЗ — +160.
9. Порог нагревания жил — +350.
10. Наружный диаметр – 19.5 мм.
11. Кодировка ОКП – 3533713900.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Время эксплуатации – 20-30 лет, в зависимости от места установки.
14. Токовые нагрузки на земле 59-66 А, на воздухе 46-53 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом.
17. Максимальные мощности в сети 220 В. с заглублением на 0.7 м – 12 кВт, монтаж на воздухе 13 кВт. В сети 380 В. при заглублении на 70 см – 38 кВт, на воздухе 30 кВт.
18. Модель для замены – NYCWY 3х6.

С учетом веса 1 км кабеля ВБВ 3х6 в пределах 670 кг, он поставляется отрезом от 150 до 450 метров в бухтах. Более длинные отрезки поставляются в деревянных катушках двуслойного типа.

Сфера применения

Прочная конструкция кабеля, усиленная двуслойной броней, открывает широкие возможности для его использования. Основные сферы применения:

1. Вывод электрического питания от трансформаторных станций к оборудованию мощностью до 1 кВт.
2. В качестве вводного кабеля для помещений и зданий различного типа.
3. Допускается прокладка в открытый, жесткий и сыпучий грунт, без дополнения в виде кабельной трассы.
4. Возможность укладки группой в кабельные трассы, стеллажи или на открытые фиксаторы в горизонтальной или вертикальной плоскости.

Также допускается прокладка под бетонной стяжкой с последующим подключением к стационарным приборам, распределительным щитам и высоковольтным линиям электропередач.

Где нельзя использовать?

При использовании кабеля ВБВ 3х6 стоит учесть ряд отрицательных условий. Они следующие:

1. Во избежание перегрева, возникновения короткого замыкания и увеличения нагрузки на кабель, не допускается его эксплуатация в мокром грунте или в воде, с поврежденной изоляцией.
2. Растяжение, обрыв и нагрузка на несущие конструкции может быть вызвана установкой воздушным путем на расстояние более 10 метров.
3. Обрыв, прокол, повреждение изоляции может быть вызвано наездом тяжелой техникой или ее смещением, при монтаже кабеля к нестационарному оборудованию.

Также, кабель может перегреться при подключении к насосному или подъемному оборудованию высокой мощности (более 1 кВт).

Преимущества и недостатки

Среди основных и значимых преимуществ кабеля ВБВ 3х6 особенно выделяются следующие:

1. Средняя гибкость при наличии брони.
2. Стойкость к поверхностным воздействиям.
3. Возможность прокладки без дополнительной защиты.

Минус изделия в большом весе, что снижает возможность монтажа подвесным способом на большие расстояния, требует больше ресурсов для транспортировки, разгрузки и установки.

Бренды

Кабель марки ВБВ 3х6 производится отечественными заводами в трех модификациях, с учетом нюансов климатических зон: «ХЛ» версия получила более сжатую структуру конструкции и устойчивость к температурам от – 60 градусов, версия «Т», для тропических районов, доработана специальным составом, который предотвращает образование грибка.

Производством и реализацией данного типа электротехнического устройства занимаются:

1. Завод «Иркутсккабель» — один из лидеров рынка. Продукция отличается полным соотношением цены и качества. Расценка от завода начинается от 390 р/м.
2. Компанией «Амурский кабельный завод» производится кабель ВБВ 3х6 для предприятий легкой и тяжелой промышленности. Ценник от 400 р/м.
3. Заводом «МТД Энергорегионкомплект» производятся кабели ВБВ 3х6 всех модификаций, с возможностью заказа любой метражной нарезки. Себестоимость от 420 р/м.

При выборе кабеля по средней стоимости необходимо учитывать толщину изоляционных слоев, брони и климатическое исполнение. Все эти данные должны входить в техническую документацию к изделию.

ВВБ

Сложные рельефные условия, жесткий грунт и наличие поверхностной нагрузки, требуют при проектировании электрических сетей выбора наиболее устойчивого кабеля. Таким экземпляром может стать модель с дублированным слоем брони из металла и пряжи. Кабель показывает отличные результаты устойчивости при отводе электрического напряжения от трансформаторных станций и распределительных щитов с рабочим напряжением от 380 до 1000 вольт.

Тип и маркировка

Кабели марки ВВБ 3х6» и его модификации, относятся к широкой линейке силовых электромонтажных устройств. Рассматриваемая модель является версией все климатического исполнения, без маркировки класса пожарной безопасности. Обозначение на поверхности кабеля указывает на:

• «В» — диэлектрическая защита жил из поливинилхлорида (ПВХ);
• «В» — основной защитный слой ПВХ;
• «Б» — кабель жесткий, оснащенный броней.

Конструкция кабеля дополняется 3 монолитными жилами из меди. Площадь каждого проводника 6 мм². Для того чтобы не ошибиться при выборе по материалу, производитель не проставляет букву «А» в начале аббревиатуры, что прямо указывает на отсутствие алюминия и иных сплавов в составе проводников.

Для более простого измерения протяженности кабеля, на основе замера местности, на поверхностную изоляцию также проставлено метрическое обозначение протяженности от начала до конца изделия.

Требования

Производство кабеля ВВБ 3х6 происходит с обязательным учетом нормативов ТУ и государственных стандартов качества. Свод требований также входит в регламент оценки качества при испытаниях. Основные нормы:

1. Тип климатического исполнения кабеля назначается на основе испытаний устойчивости к низким температурам, которые обозначены в ГОСТ 15150-69.
2. На основании регламента ГОСТ 31565-2012, не маркированные кабеля получают модификацию группы «А», согласно нормам пожарной безопасности.
3. Контроль качества полимерных материалов, вплоть до химического состава, проводится согласно нормативам ГОСТ 7006-72.
4. Испытания прочности составных элементов конструкции кабеля проводятся на основе их размерных параметров, с учетом минимальной и максимальной толщины – главный регламент ГОСТ 23286-78.
5. Оценка характеристик материала, применяемого для производства токопроводящих жил, делается с учетом нормативов ГОСТ 22483-2012.

Завершающие испытания, с использованием длительного подключения к переменному току с величиной напряжение до 3000 вольт, делается согласно регламенту ГОСТ 31996-2012. Перечень требований этого норматива учитывается на этапе всего производства и согласовывается с требованиями ТУ.

Конструкция

Кабель ВВБ 3х6 построен по сложной схеме и имеет многослойную структуру, каждый элемент которой выполняет определенную функцию по защите устройства от различных воздействий. В состав элементов кабеля входят следующие прослойки:

1. За защиту от поверхностного трения, пропитывания водой и воздействия жестких элементов в почве и на поверхности, отвечает слой стекловолоконной пряжи. Слой собран из нитей толщиной 2 мм, устойчивость которых в сборе поддерживается застывшим битумом. Часто производители заменяют битумный раствор на полимерный технический клей, который обладает меньшим весом, но практически схожими характеристиками прочности.
2. Основная защита кабеля достигается следующей прослойкой, в виде 2 стальных лент, шириной 4.5 см и толщиной 0.4 мм. Ленты уложены рядом, путем накручивания на основание. Подобная защита обеспечивает стойкость к прокалыванию, растяжению, сдавливанию.
3. Компенсация эффекта трения со стальной броней достигается путем прокладки в виде полимерного шланга, толщиной 0.5-1 мм. Полимер охватывает конструкцию кабеля на подобие шланга, без продольного шва по всей длине. В качестве дополнительной опции, оболочка позволяет обеспечить защиту от «всасывания» влаги через точки деформации.
4. Поддержание целостности конструкции кабеля достигается путем использования жесткого заполнителя, обеспечивающего сопротивление натяжению, предельному изгибу, боковому давлению. Заполнитель представляет собой застывшую смесь из прочной невулканической резины и гибкого ПВХ полимера. Кроме компенсации нагрузок, данная часть конструкции разделяет жилы между собой, предотвращая возможность короткого замыкания и температурного обмена. Диаметр заполнителя в пределах 13-15 мм.
5. Жильный изолятор. Представляет собой слой диэлектрика, покрывающего каждую жилу кабеля. Толщина такого слоя 0.8-1 мм. Производится из эластичного ПВХ пластиката. Выдерживает перепады температур и ультрафиолетовое излучение, без вреда для целостности структуры.

Токопроводящими элементами кабеля являются медные, монолитные проводники из прутьев диаметром 2.9-3 мм. Для производства, согласно ГОСТу, используется медь с низким содержанием примесей.

Для увеличения характеристик устойчивости к воспламенению, в рамках группы «А», между заполнителем и токопроводящими элементами может добавляться мелко зернистый тальк.

Основные параметры:

1. Климатическая модификация – «В», все климатическая версия.
2. Допустимые места установки – группы 1, 2, 3 ,4, 5.
3. Эксплуатационные условия – в рамках категории «В», -50 + 50.
4. Монтажные температурные условия – минимальный порог -15, при максимуме + 25.
5. Предельный изгиб – до 10 диаметров, 204 мм.
6. Нормы растяжения – не выше 630 Н.
7. Свойство воспламенения – отсутствует маркер, категория «А».
8. Нагрев при КЗ — +170.
9. Нагрев при 5 секундной КЗ — +380.
10. Наружный диаметр – 20.4 мм.
11. Классификация по ОКП – 3521226100.
12. Класс пожарной безопасности — O2.8.2.5.4.
13. Рабочий ресурс – 20-30 лет, при соблюдении правил эксплуатации.
14. Токовые нагрузки на земле и под стяжкой 59-66 А. На улице без навеса 46-53 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3 Ом.
17. Максимальные мощности в сети 220 вольт в открытом грунте 12-13 кВт, на улице 10 кВт. В сети до 380вольт в сухом грунте 38 кВт, на воздухе 20-31 кВт.
18. Вес – 635 кг/км.
19. Европейская модель для замены — N2XH 3х6.

Согласно нормам, ГОСТ 31996-2012, кабель ВВБ 3х6 нарезается производителем стандартным метражом от 450 метров. Может поставляться заказчику в бухтах, весом по 50 кг, или в деревянных намоточных катушках, с объемом одного накрученного слоя от 12 витков.

Применение

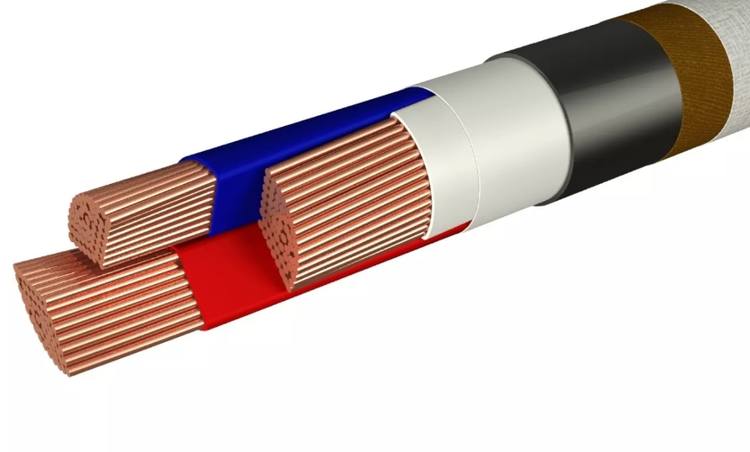

Электромонтажное устройство ВВБ 3х6, отличаясь прочной конструкцией, открывает возможности для облегченного монтажа, без использования дополнительных средств защиты. Основные условия применения:

1. Отвод кабеля от ТП и подвод к линиям электропередач может осуществляться с заглублением в грунт, без каналов и трасс.
2. Прокладка внутри помещений допускается под бетонной стяжкой и негорючей облицовкой.
3. Допускается отдельное подключение осветительных приборов наружного освещения.
4. Разрешено подключение стационарного оборудования с пускателем, при условии стабильной мощности до 1 кВт.

Кабель также разрешается прокладывать в грунте группой, в помещениях с контролем со стороны персонала, вентилируемых и невентилируемых помещениях.

Где запрещено использовать?

Конструкция кабеля также предполагает ряд условий, запрещающих монтаж и соединение:

1. Запрещена прокладка в кабельных трассах, заглубленных в мокрый грунт. Возможно пропитывание кабеля влагой и выход из строя.
2. Подключение кабеля к нестационарным приборам и агрегатам может повлиять на его целостность, при наезде и растяжении.
3. Растяжение кабеля, за счет большого веса, может случиться при провисании изделия в промежутках между конструкциями, на расстоянии более 15 метров.

По причине использования полимерной или битумной пропитки, кабель не рекомендуется прокладывать открытым способом в жилых помещениях. Это может спровоцировать ухудшение здоровья персонала.

Плюсы и минусы

Конструкция кабеля ВВБ 3х6 скрывает под собой ряд преимуществ и недостатков, которые следует учесть при выборе электромонтажного устройства. Положительные качества:

1. Наличие гибкости при 2 слоях брони.
2. Высокая степень защиты от механических повреждений.
3. Широкая сфера использования.
4. Эффективность прокладки в открытый грунт, без дополнительной защиты.

Отрицательные стороны:

1. Большой вес.
2. Сложность монтажа на неровных участках.
3. Выделение вредных веществ при нагреве и трении.

Несмотря на ряд недостатков, кабель ВВБ 3х6 является эффективным средством обеспечения передачи электрического питания в производственных помещениях.

Примеры производителей

Технологически процесс производства изделия ВВБ 3х6 очень сложен, так как требует задействования дополнительных мощностей, для оснащения кабеля броней. Электромонтажный экземпляр ВВБ 3х6 выпускается сразу в трех версиях: «ХЛ», «В» и «Т».

Буквы прописываются в виде дополнения к основной маркировке и указывают на климатическое исполнение. Средние цены от производителей:

1. По цене 340 р/м кабель реализует завод АО «Уралкабель», который производит 3 модификации ВВБ 3х6.
2. Себестоимость кабеля от компании «Ники» варьируется от 280 до 350 рублей за 1 м. Модельный ряд включает все модификации, нарезку от 250 метров.
3. Производитель кабельной продукции «Сибкабель» реализует ВВБ 3х6 исключительно промышленным предприятиям, минимальной строительной длиной от 1 км. Средняя расценка за 1 м от 300 рублей.

Делая выбор кабеля ВВБ 3х6, стоит внимательно оценить качество и толщину волоконной брони, и тип фиксирующего состава. Эти критерии влияют на среднюю стоимость продукции.

ВВГ-П

Электромонтажное устройство ВВГ-П 3х6 отличается плоской конструкцией, наличием 3 токопроводящих жил из однородных медных прутьев. Кабель выгодно использовать в качестве вводного элемента в здания жилого и промышленного типа.

Плоская конструкция не требует большой монтажной площади, а прочная оболочка, дает возможность фиксации под бетонную стяжку, без использования дополнительной защиты. Кабель подходит для работы в электрических установках переменного тока, с частотой до 50 Гц и напряжением 220-1000 вольт.

Обозначение

Кабель марки ВВГ-П 3х6, за счет площади сечения жил, относится к модификации силового типа, «обернутого» в ПВХ диэлектрик, способный выдерживать нагрузку напряжением и поверхностным давлением. Буквенно-цифровое обозначение на поверхности изделия может дать следующую информацию:

• «В» — поливинилхлоридный внутренний диэлектрик.
• «В» — ПВХ состав для слоев внутренней защиты;
• «Г» — нет брони, высокая степень гибкости;
• «П» — конструкция плоская.

Основными элементами кабеля являются проводники, в количестве 3 штук, выполненые из медного прута, площадью сечения 6 мм². Жилы в кабеле расположены в одной горизонтальной плоскости, с точной фиксацией положения.

Каким ГОСТам соответствует?

В кабельной электромонтажной продукции качественные характеристики и токопроводящие параметры достигаются за счет точного соответствия с нормативами различных стандартов. Основные нормы и положения в отношении кабеля ВВГ-П 3х6:

1. Кабель можно использовать при температурах от -50 до + 50, что соответствует стандарту ГОСТ 15150-69.
2. В маркировке изделия нет буквы «А», что на основе ГОСТа 31565-2012, определяет продукцию как не распространяющую пламя при прокладке в группе.
3. Качественные характеристики полимерных изоляторов, в конструкции кабеля, соответствуют нормативам ГОСТ 7006-72.
4. Для кабелей силового типа распространяются нормы по минимальным и максимальным параметрам размеров отдельных прослоек из ПВХ, в рамках требований ГОСТ 23286-78.
5. Использование очищенной до 95-98 % меди, применение однородной структуры жил нормируется ГОСТом 22483-2012.

При полном соответствии с второстепенными нормативами, кабель должен пройти испытание и сертификацию согласно регламентам, ГОСТ 31996-2012, определяющим параметры воздействия на кабель электрическим током до 3000 вольт.

Устройство

Стараясь сильно снизить площадь для укладки кабеля в группе, производитель использовал максимально плоскую конструкцию изделия, без снижения прочностных характеристик. Сборка включает:

1. За компенсацию степени трения, прокалывания и влагостойкость отвечает слой поверхностного диэлектрика. Его толщина от 1.1 до 1.5 мм. Слой выполнен и пластифицированного поливинилхлорида.
2. Компенсатором трения при температурном расширении является ПВХ лента, толщина которой не превышает 1 мм. Слой способен выдерживать растяжение, перегиб выше установленных норм, удерживать влагу при пробое 1 барьера.
3. Залогом прочности кабеля выступает ПВХ основание в виде резинового состава. Каркас представляет собой заполнитель, применяемый для снижения степени растяжения, поверхностного давления, предотвращения касания жил между собой. Ширина заполнителя 14 мм, высота 6 мм.
4. За защиту от короткого замыкания и работающего персонала отвечает основной диэлектрический слой ПВХ пластиката, нанесенный индивидуально на каждую жилу. Толщина полимера не превышает 1 мм. Он обладает сопротивлением до 9 МОм, устойчивостью к резким перепадам температур, при нагреве твердеет, не плавится.

При подключении кабеля к источнику электрического напряжения, ток протекает по однородным, медным жилам. Диаметр каждой 2.9 мм, площадь сечения 6 мм². Кабель ВВГ-П 3х6 оснащается только проводниками круглого сечения, без нанесения дополнительных защитных или токопроводящих слоев.

Характеристики

1. Климатическая версия – «В» или все климатическое.
2. Место установки – группы от 2-5. Запрет на уличную установку.
3. Эксплуатационные температурные рамки — согласно нормам группы «В», -50 до + 50
4. Установочные температуры – нижний порог – 15, верхний + 25.
5. Предел изгиба – 10 размеров, 200 мм (по ширине).
6. Усилие на растяжение – до 250 Н.
7. Распространение горения – безопасен, относится к группе «А».
8. Нагрев при 5 секундном КЗ — + 120.
9. Порог допустимого нагрева — +250.
10. Диаметральные данные – ширина 18.5-20 мм, высота 6 мм.
11. Кодировка по ОКП – 3533712600.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Период замены – 25 лет.
14. Токовые нагрузки на земле 59-66 А (с защитой), на воздухе 46-53 (с защитой от УФ).
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом.
17. Максимальные мощности в сетях 220 вольт, по грунту с защитой 13 кВт, установка на улице (под навесом) 10 кВт. От установок 380 вольт, в сухом грунте 33 кВт, под навесом 30 кВт.
18. Примерный вес – 270 кг/км.
19. Аналогичная зарубежная версия- NYIFY-O 3х6.

Кабель не предназначен для монтажа в открытый грунт и под открытым небом без защиты. Проводятся только испытания на основе нормативов ГОСТ 31996-2012. Кабель заглубляется в сухой открытый грунт на глубину 70 см, в условиях температурных рамок -10 +20 градусов.

Условия применения

Сфера применения ВВГ-П 3х6 достаточно широкая, но ограничивается только в пределах помещений. Допускается монтаж под навесами, в грунте и на открытом воздухе, но обязательно с использованием защитных конструкций:

1. Для сохранения целостности кабеля монтаж в помещениях эффективно осуществлять с фиксацией на стеллажах, каналах, к несущим конструкциям.
2. Кабель выдерживает фиксацию под бетонную стяжку, облицовку, напольные покрытия без дополнения в виде защиты.
3. Включение кабеля в схему бытовых и промышленных помещений допустимо, при условии наличия автоматической защиты и средней нагрузки.

Электромонтажный проводник также можно использовать для подключения только стационарного оборудования без пусковых токов высокой мощности.

Где запрещено?

Эффективность использования и сроки эксплуатации кабеля ВВГ-П 3х6 могут сильно снизиться, если не учитывать правила его применения в электротехнических установках. Основные не рекомендуемые условия:

1. Кабель сильно деформируется под постоянным облучением ультрафиолетом, избежать этого можно только обеспечив прокладку в коробах, трассах и в помещении.
2. Разрыв кабеля возможен при подключении к нестационарному оборудованию, в местах движения техники, при установке воздушным путем.
3. Деформация кабеля возможна при сгибе по ширине. Кабель прямоугольного плоского сечения. Подобные изгибы могут надорвать заполнитель.

Подвод кабеля к осветительным уличным приборам, с фиксацией к опорам, допустим только в гофрированном шланге. Открытая фиксация приведет к огрубению изоляции, с последующим растрескиванием.

Преимущества и недостатки

Кабель марки ВВГ-П 3х6 достаточно эффективен на участках с напряжением до 1 кВ. Но все же нужно учесть его плюс и минусы. Главные положительные стороны изделия:

1. Малые габариты.
2. Малая занимаемая площадь.
3. Легкость и гибкость.
4. Возможность укладки под стяжку.

Некоторые недостатки:

1. Изменение структуры изоляции при УФ воздействии и нагреве.
2. Невозможность использования без дополнительной защиты.

Еще один существенный недостаток кроется в необходимости контроля положения кабеля при монтаже на большие расстояния. Кабель перекручивается, создает «барашки», увеличивая сложность при фиксации, особенно под облицовочные материалы.

Компании-производители

Кабель ВВГ-П 3х6 используется во многих сферах промышленности и бытовых электрических сетях. По этой причине он производится сразу в трех основных модификациях: «Т» — тропический, «ХЛ» — холодно стойкий, «В» — все климатический.

Приобрести наиболее качественную продукцию можно с маркировкой следующих заводов:

1. Поставки кабеля с максимально допустимыми характеристиками по размеру изоляции осуществляет завод изготовитель «Элкаб-КЗ». Средняя расценка не превышает 320 р/м.
2. Производство электротехнической продукции по доступным ценам часто является залогом успешной эксплуатации. «ПромСтройКабель» реализует кабель ВВГ-П 3х6 от 300 р/м.
3. Направленность на производство промышленной кабельной продукции на заводе «КЗ Титан». Средний ценник от 280 р/м.

При выборе кабеля ВВГ-П 3х6 стоит учесть тип бухты и качество упаковки. Некачественная скрутка может прямо указывать на наличие переломов и деформаций. Плоские кабели очень чувствительны к подобным воздействиям.

ВВГнг-LS

Подбор кабеля для сборки электрической сети или подключения оборудования, часто делается на основе требований самого объекта, по безопасной эксплуатации, в режиме опасности неконтролируемого возгорания.

Для таких помещений отличным вариантом считается негорючий, не выделяющий вредных веществ кабель ВВГнг-LS 3х6. Электромонтажное устройство с тремя медными проводниками, отличается высокой гибкостью, свойством выдерживать нагрузки растяжением, трением и температурными воздействиями.

Маркировка

Кабель ВВГнг-LS 3х6 применяется для подключения к трансформаторным подстанциям и высоковольтным линиям электропередач до 1000 вольт, что определяет его как силовое электромонтажное устройство.

На защитную оболочку кабеля наносится информационная аббревиатура, которая обозначает:

• «В» — внешний диэлектрический слой из полимера ПВХ;
• «В» — внутренний диэлектрический слой из аналогичного материала;
• «Г» — высокой гибкости;
• «нг» — не поддерживает горение;
• «LS» — не дымит при превышении порога нагрева.

За свойство электрической проводимости кабеля отвечают 3 медные жилы, одно проволочного типа, с высокой устойчивостью к нагреву, коррозии и температурным перепадам, без увеличения сопротивления. Каждая жила представляет собой прут круглого сечения, индивидуальной площадью 6 мм².

Каким ГОСТам соответствует?

Возможность использования кабеля в помещениях высокой опасности возгорания, налагает на производителей точного и строго соблюдения нормативных условий государственных стандартов. Основные регламенты:

1. Свод правил ГОСТ 22483-2012, в отношении используемых медных проводников, применяемых в кабелях силового типа.
2. Нормативная основа проверки качества и устойчивости к нагреву диэлектрических материалов из технических полимеров, регламентируется нормами ГОСТ 7006-72.
3. Особая нормативная база в отношении кабелей группы «НГ», которые могут не маркироваться согласно ГОСТ 31565-2012, но относятся к группе «А», пожарной безопасности.
4. Устойчивость кабеля к воздействию пламени и температурам с наружи и электрическому напряжению изнутри, достигается за счет точного подбора изоляционных материалов по толщине, которая регламентируется ГОСТом 23286-78.
5. Производственный контроль качества и соответствия нормативам ТУ, выполняется на основе условий ГОСТ 31996-2012, которым нормируются требования по прохождению испытаний, в условиях 125 часовой работы под напряжением до 3000 вольт.

Кабель ВВГнг-LS 3х6 может использоваться не только в помещениях, но и прокладкой на улице в коробе, что требует устойчивости при частой смене температур и влажности. Данные нормативы устанавливаются ГОСТ 15150-69, с упором на заявленные рамки климатической модификации.

Конструкция

В независимости от устойчивости к воздействию высоких температур и отсутствия выделения газов, ВВГнг-LS 3х6 производится в максимально упрощенной конструкции. Главный упор сделан на свойства материалов, составляющих многослойную структуру токопроводящего устройства:

1. Основой безопасности в отношении высокой стойкости к возгоранию является первый диэлектрический слой. Он создан из пластиката поливинилхлорида, толщиной 1.17-15 мм. Достигнута стойкость к возгоранию за счет более уплотненной структуры ПВХ, с заниженным содержанием кислорода.
2. Следующий слой диэлектрика выступает в роли дополнительного барьера для воздействия высокой температуры, компенсатором трения при расширении/сужении. В качестве прослойки выбран также ПВХ пластикат, с низкой горючей способностью. Толщина прослойки не более 1 мм.
3. Низкая степень горючести не единственный плюс кабеля ВВГнг-LS 3х6. Он также устойчив к растяжению, сдавливанию и трению. Достигается это благодаря жесткому заполнителю, который производится из смеси полимеров и резины. Заполнитель предотвращает короткое замыкание между жилами, препятствует попаданию влаги на их оболочки, формирует круглое основание всей конструкции. Диаметр основания 10 мм.
4. Индивидуальные диэлектрические оболочки на каждой жиле также имеют свойство низкой горючести. Их толщина всего 1 мм, но они обладают свойством сохранения целостности при воздействиях температур, ультрафиолетового излучения и вредной химии. Устойчивы при работе под напряжением до 3000 вольт, обладают сопротивлением до 9 МОм.

Эффективность передачи электрического тока и прочность монтажа в щитовые и распределительные установки достигается за счет медных монолитных проводников. Жилы представляют собой тонкий прут, диаметром 2.9-3 мм, из меди высшей 98% пробы. Допускается использование меди 96% очистки, но без дополнительного оловянного или лакового покрытий.

Список параметров:

1. Климатическая модификация – версия «В», все климатическая.
2. Эксплуатационное размещение – запрет на уличный монтаж, категории от 2 до 5.
3. Рабочие температуры – регулируется рамками группы «В», -50 + 50.
4. Установочные температуры – минимальный порог -15 без прогрева.
5. Изгиб – 10 диаметров, 132 мм.
6. Предел на растяжение – не более 560 Н.
7. Свойство воспламенения – высокая безопасность, группой не распространяет.
8. Порог нагрева при 5 секундном замыкании — +150.
9. Максимальная температура — +350.
10. Полный диаметр – 13.2мм.
11. Кодировка ОКП – 3533713500.
12. Класс пожарной безопасности — П1б.8.2.2.2.
13. Периодичность замены – до 25 лет.
14. Токовые нагрузки на земле 59-66 А, на воздухе 46-53 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом
17. Максимальные мощности при напряжении 220 В. с заглублением в сухой грунт 12 кВт, монтаж под навесом 10 кВт. При напряжении 380 В. заглубление в грунт 33 кВт, под навесом на воздухе 30 кВт.
18. Примерный вес – 350 кг/км.
19. Зарубежный аналог – NYCWY 3х6.

Приобретая кабель учитывается минимальный размер нарезки от 450 метров и поставку бухтой или с намоткой в деревянной катушке. Верхняя емкость катушки не должна быть менее 15 витков.

Сфера применения

Благодаря свойству не распространять огонь и не выделять вредных газов, кабель широко применяется на объектах хранения и переработки горюче-смазочных материалов, в химической промышленности, в общественных зданиях. При использовании кабеля важнейшим условием является соблюдение ряда требований. Они следующие:

1. При монтаже кабеля открытым способом обязательны к использованию полимерные, металлические или бетонные кабельные трассы.
2. Подключение выполняется только к стационарной аппаратуре с низкой частотной чувствительностью.
3. Установка под бетонную стяжку возможна при толщине покрытия более 30 мм.

Осуществляя подключение объекта от воздушных линий электропередач, кабель должен прокладываться в пластиковой трубе или гофрированном шланге, с обязательной фиксацией к опоре, на удалении от несущей стены здания не более 20 метров.

Где невозможно использование?

Кабель ВВГнг-LS 3х6 подходит для подключения не во всех случаях. Владелец должен обязательно соблюсти ряд предостерегающих рекомендаций:

1. Во избежание обрыва, деформации оболочек и растяжения кабеля, запрещено соединение для питания нестационарной аппаратуры.
2. Причиной перегрева кабеля могут стать подключение к высоко мощному оборудованию или прокладка в мокром грунте, при наличии повреждения поверхностной изоляции.
3. Обрыв кабеля может возникнуть при условии монтажа с жесткой фиксацией в помещениях с резкими перепадами температур. Причиной может стать температурное расширения изделия.

При прокладке группой открытым способом, с фиксацией к несущим конструкциям, важно соблюсти зазор между кабелями, который должен быть не менее 2 см. Это поможет избежать обмена температурой и электромагнитным полем.

Плюсы и минусы

Учет положительных и отрицательных характеристик кабеля ВВГнг-LS 3х6 поможет определиться с выбором и продлить эксплуатационный строк электромонтажного устройства. Плюсы модели:

1. Высокая безопасность кабеля.
2. Предельная гибкость.
3. Низкий вес.
4. Достаточная устойчивость к различным воздействиям.

Недостатки:

1. Снижение гибкости и эластичности под длительным воздействием ультрафиолета.
2. Появление трещин при длительном нагреве.
3. Необходимость использования кабельных средств прокладки.

Несмотря на ряд недостатков, кабель имеет высокие показатели прочности и надежности при установке в помещениях.

Бренды

Качество кабеля ВВГнг-LS 3х6 часто зависит от производителей, которые обязаны соблюдать нормативы и регламенты государственных стандартов. Надежность также обеспечивается репутацией компании и использования отечественных технологий сборки.

Средние расценки некоторых заводов:

1. Качественная и сертифицированная продукция завода «Тверьэнергокабель» реализуется по средней цене от 300 р/м.
2. Отвечает стандартам продукция в 3 климатических исполнениях от компании «Людиновокабель». Расценка за 1 м начинается от 290 рублей.
3. Приобрести кабель любой модификации можно с маркировкой «Радиус». Продукция сертифицирована, отвечает стандартам качества. Цена продукции от 300 р/м.

ВВГнг-LS 3х6 производится в трех модификациях по температурной стойкости: версия «ХЛ» для зон с температурой от -60 и вариация «Т», для тропических регионов с сильной влажностью. Расценка на различные модификации отличается в пределах 20 %.

О разновидности дополнительно в видео:

ВВГ

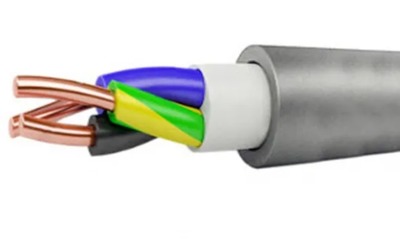

Кабель простой конструкции, с надежными и устойчивыми к различным воздействиям диэлектрическими оболочками. Малый диаметр и высокая гибкость, позволяют применять кабель для электротехнических установок, размещенных на промышленных и жилых объектах, выполнять подключение помещений и оборудование от ТП и воздушных линий электропередач, работающих в сетях от 220 до 1000 вольт.

Расшифровка обозначения

Площадь сечения жил кабеля ВВГ 3х6, его конструкция и характеристики, относят данную модель к электромонтажным устройствам силового типа. Кабель считается монтажным, применяется на участках, для передачи переменного тока, частотой до 50 Гц. Маркировка на внешнем изоляторе дает следующую информацию:

• «В» — диэлектрическая оболочка из поливинилхлорида;
• «В» — внутренние изоляционные слои ПВХ;
• «Г» — гибкого типа, нет брони;
• «3» — трехжильного типа.

Устойчивость к нагрузкам кабеля ВВГ 3х6 достигается за счет медных жил круглого сечения, площадь которых составляет 6 мм². Увеличенная площадь позволяет работать под нагрузкой до 70 А, осуществлять жесткое и качественное соединение с контактами установок.

Нормативные требования

Достичь качественных характеристик стойкости к электрическим нагрузкам, высокой мощности и воздействиям из вне позволяет соблюдение требований государственных стандартов при производстве кабельной продукции. Основные нормативные регламенты для кабеля ВВГ 3х6:

1. Кабели любых марок должны иметь устойчивость при изменении температуры окружающей среды и жил, без повышения величины сопротивления. Нормативы регламентируются ГОСТом 15150-69.
2. Допускается отсутствие маркировок пожарной безопасности. Согласно ГОСТу 31565-2012, такой продукции автоматически назначается категория «А».
3. При использовании полимерных оболочек в качестве изоляционных слоев, нормативами ГОСТ 7006-72 проверяется устойчивость материалов к различным воздействиям.
4. Каждый элемент и слой конструкции кабеля, на основе ГОСТ 23286-78, должен быть сопоставим по размерам по отношению к оказываемым на кабель воздействиям током и внешними факторами.
5. Токопроводящие жилы из меди должны соответствовать нормам ГОСТ 22483-2012, в котором прописаны нормы по чистоте меди, диаметру и площади сечения монолитных прутьев.

На конечном этапе продукция должна пройти обязательную сертификацию, в рамках нормативов ГОСТ 31996-2012, в котором прописаны условия и технические критерии прохождения испытания при температурах -15 и + 25 градусов, с заглублением в почву, при 98 % влажности воздуха.

Конструкция

Отличительной особенностью кабеля ВВГ 3х6 является простая, облегченная конструкция, с достаточной гибкостью, для прокладки в сложных условиях. В комплектацию сборки входят следующие элементы:

1. Защите кабель от поверхностного трения, воздействия влаги и ультрафиолетового излучения способствует первый изоляционный слой толщиной 1.1-1.5 мм. Он производится в виде шланга из пластифицированного ПВХ, высокой плотности.
2. Предусмотрев возможную деформацию поверхностного слоя, разработчики оснастили кабель тонкой полимерной лентой, толщина которой 1 мм. Лента является барьером для просачивания влаги, компенсатором трения при температурном расширении между верхним слоем и основанием кабеля.
3. Устойчивость общей конструкции кабеля, перед различными нагрузками, поддерживает основание круглого сечения. Оно производится из невулканической резины и гибкого полимера. Монтируется в виде заполнителя. Кроме формирования конструкции, заполнитель способствует разделению жил между собой, проникновение влаги в «рабочую» область кабеля, компенсации различных воздействий сдавливанием, перегибом и растяжением. Диаметр основания кабеля от 10 мм.
4. При работе в электрических установках, основным защитным барьером кабеля является диэлектрический слой каждой жилы. Оболочка производится из пластифицированного ПВХ высокой плотности и эластичности, толщиной 1 мм. Защита жил устойчива к температурным воздействиям, что позволяет ей сохранять область не оголенной части без сужения и расширения. Стойкость к воздействию токов от 1000 до 3000 вольт достигается свойством электрического сопротивления до 9 МОм. В качестве дополнительной «прослойки» между жильной изоляцией и внутренней частью заполнителя является тальк. Порошок предотвращает плавление и возгорание кабеля при значительном перегреве жил.

Монтажной часть кабеля ВВГ 3х6 являются токопроводящие жилы из медных прутьев круглой формы. При диаметре прута 2.9 мм, его площадь составляет 6 мм². Плотность монолитного исполнения жил, позволяет осуществлять жесткое соединение, с прочным контактом.

Параметры:

1. Климатическая версия – «В», все климатическая версия.
2. Места установки – от 2 до 5, не предназначен для уличного монтажа без навеса.
3. Эксплуатационные температурные рамки – в рамках категории «В», от -50 до + 50.
4. Монтажные температуры – без разогрева минимальное значение -15.
5. Порог на изгиб – 131 мм или 10 диаметров.
6. Порог на растяжение – до 450 Н.
7. Распространение горения – групповая укладка, категория «А».
8. Нагрев при КЗ — +160.
9. Температурный максимум — +350.
10. Общий диаметральный размер – 13.1 мм.
11. Классификатор ОКП – 3533712700.
12. Класс пожарной безопасности — O1.8.2.5.4.
13. Эксплуатационный предел – до 30 лет.
14. Токовые нагрузки на земле 59-66 А, на воздухе 46-53 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом.
17. Максимальные мощности в сети 220 В. в грунте 12-15 кВт, воздушный монтаж 9-10 кВт. В сети 380 вольт, с заглублением 38 кВт, на воздухе 30 кВт.
18. Вес – 290 кг/км.
19. Аналогичная замена NYY-J 3х6

Анализ характеристик кабеля ВВГ 3х6 выполняется при условии минимально допустимой монтажной температуры -15 градусов, с заглублением ниже промерзания грунта на глубину 70 см.

Особенности использования

Простота конструкции, гибкость и технические характеристики кабеля ВВГ 3х6 позволяют использовать кабель на различных участках, кроме объектов хранения и переработки горюче-смазочных материалов и газов. Условия применения:

1. Подключение стационарных установок с подводом кабеля по кабельным каналам или под бетонной стяжкой.
2. При подключении насосного и подъемного оборудования рабочая мощность этих устройств не должна превышать 0.7 кВт.
3. Подвод питания к осветительному оборудованию делается с учетом количества приборов и их общей мощности.

Кабель может использоваться для соединения от щитовых распределительных шкафов, для отвода электрической линии от высоковольтных опор, с рабочим напряжением до 380 вольт.

Где запрещено?

Электромонтажное изделие ВВГ 3х6 не оснащается броней, обладает низкой устойчивостью к поверхностному давлению. По этой причине, при использовании кабеля не допускаются следующие действия:

1. К растяжению, разрыву и деформации кабеля может привести наезд или иное воздействие крупногабаритной техники, поэтому монтировать кабель без защиты и подключать к нестационарному оборудованию запрещается.
2. ПВХ оболочка кабеля не устойчива к УФ излучениям, при температурах выше +25 градусов. монтаж на улице, без коробов и навесов запрещен.
3. Конструкцией кабеля не предусмотрена броня, потому не рекомендуется укладка изделия в жесткие, нестабильные, влажные грунты с наличием камней и прочих твердых предметов.

Технические характеристики кабеля рассчитаны с учетом возможности работать с напряжением до 1000 вольт. По этой причине, подключение к более высоковольтным сетям может вызвать перегрев и короткое замыкание.

Плюсы и минусы

Кабель ВВГ 3х6 считается одним из самых востребованных, благодаря своим положительным особенностям. Основные плюсы:

1. Позволяет осуществлять быстрый монтаж.
2. Обладает прочной конструкцией.
3. Устойчив к внешним воздействиям.
4. Имеет длительный срок службы.

Недостатком кабеля ВВГ 3х6 можно выделить низкую стойкость к ультрафиолету. Под длительным прямым воздействием солнечных лучей, оболочка кабеля твердеет, трескается и теряет свойство восстановления геометрии на изгибе.

Примеры производителей

Электромонтажное устройство ВВГ 3х6 производят практически все заводы, ориентированные на выпуск кабельной продукции. Средняя стоимость на наиболее качественные модели:

1. Кабельная продукция марки ВВГ 3х6 от «ТД РТ-Кабель» стоит примерно 270 р/м.
2. Качественный кабель для любых климатических зон от «Межрегионпром» можно приобрести по цене от 250 р/м.
3. По цене 270 р/м можно заказать кабель ВВГ 3х6 на заводе «Сатурн-Электро», который занимается производством и поставками на промышленные предприятия.

Выбирая кабель по стоимости, необходимо учитывать климатическое исполнения устройства. ВВГ производится в модификациях «Т» тропический, «ХЛ» — холодно стойкий и «В» — все климатический.

ВБбШвнг

Проектируя схему электрической цепи для участка с высокой пожарной опасностью, построенного в условиях сложного грунта, высоких поверхностных нагрузок или сейсмической активностью, требуется подобрать наиболее прочные электромонтажные устройства.

Для подобных участков разрабатываются специальные бронированные кабели, с высокой категорией защиты от возгорания. Именно таким является кабель ВБбШвнг 3х6. Проводник предназначен для прокладки в открытый жесткий грунт, подключения стационарного оборудования и отвода напряжения от ТП и воздушных линий, напряжением до 1 вольт.

Расшифровка маркировки

Кабель ВБбШвнг 3х6, благодаря устойчивым к нагрузке жилам из монолитной меди, относится к электромонтажным устройствам силового типа. Его маркировка более подробно раскрывает технические характеристики конструкции и назначение:

• «В» — диэлектрические внутренние оболочки ПВХ полимер;
• «Б» — стальная ленточная броня;
• «б» — без компенсатора брони;
• «Шв» — шланг выпрессованный наружного диэлектрика;
• «нг» — не распространитель горения.

Свойство электрической проводимости поддерживается с помощью 3 однородных жил, площадью 6 мм² и диаметром 3 мм. Кроме технической маркировки, на кабель проставляется указатель длины, который помогает точно отмерить необходимый кусок для прокладки.

Каким ГОСТам соответствует?

Сложность сферы использования кабеля накладывает на производителей отдельные нормативы при производстве и прохождении испытаний. Основные требования стандартизации:

1. Для обеспечения наиболее эффективной производительности, с наименьшим значением сопротивления, материал для жил кабеля подбирается с учетом степени очистки в пределах 96-98 %, что регламентируется нормативом ГОСТ 22483-2012.
2. Стойкость каждого изоляционного слоя и токопроводящих элементов к температурным перепадам проверяется на основе ГОСТ 15150-69.
3. Кабели с обозначением «нг» и без указания класса пожарной безопасности, на основе правил ГОСТ 31565-2012, причисляются к категории «А».
4. При использовании полимерных материалов в качестве диэлектриков, их качество, химические составы и размерные данные проверяются на основе норм ГОСТ 7006-72.

Весь процесс производства, подбор ТУ и последующие испытательные проверки проводятся с учетом требований ГОСТ 31996-2012. Главным регламентом определяется величина напряжения до 3000 вольт, глубина заглубления на 70 см, значение влажности до 98%, нормы грунтового сопротивления до 1.2 Вт/км, температура от -15 до +25 градусов.

Устройство

Назначение кабеля ВБбШвнг 3х6 – это работа в сложных рельефных условиях. Поэтому конструкция кабеля дополняется более прочными полимерными материалами. В конструкцию включены:

1. Защита от наружных воздействий температурой, трением с грунтом и растяжением осуществляется с помощью выпрессованного из ПВХ шлангом. Его толщина 2.5 мм. Особенностью полимерного материала является практически полное исключение кислорода из состава, что позволяет повысить степень нагрева и снизить свойства воспламенения.
2. Защита от проколов, скручивания, растяжения и поверхностного давления осуществляется 2 стальными броне лентами. Их толщина от 0.3 до 0.6 мм, ширина 5 см. Обе ленты монтируются путем накручивания вокруг основания. При сильном скручивании в противоположную сторону, кабель самостоятельно восстанавливает геометрию по всей длине.
3. Несмотря на отсутствие подушки, под броней вмонтирован компенсационный слой, в виде тонкой полимерной ленты. Толщина слоя 1.2-1.5 мм. Лента защищает внутреннее основание кабеля от трения с металлической броней, способна не пропускать влагу.
4. Кабель ВБбШвнг 3х6 обладает круглым сечением, которое поддерживается резиновым заполнителем, диаметром 10 мм. Заполнитель используется для разделения жил между собой, обладает свойством снижения степени нагрева.
5. Стабильный и прочный диэлектрик проводников. Выполнен из ПВХ пластиката, со свойством затвердения при нагреве. Изоляционная оболочка толщиной 1.2 мм не меняет геометрии и усадочных характеристик при нагреве, устойчива к растяжению. Обладает сопротивлением 9 МОм, что позволяет использовать кабель в электроустановках незащищенного типа.

Основным «рабочим» элементом кабеля являются токопроводящие жилы из меди. Жилы однородные, из меди 97 % чистоты, без снижающего сопротивление напыления в виде олова. Каждая жила, круглого сечения, имеет диаметральный размер 3 мм и индивидуальную площадь 6 мм².

Основные данные:

1. Климатическая модификация – все климатическая версия, «В».
2. Допустимое размещение – 1-5 группа.
3. Рабочие температуры – от -50 до +50.
4. Монтажные температуры — +25 максимальная, -15 минимальная, без прогрева.
5. Порог на изгиб – 172 мм, 10 диаметров.
6. Порог на растяжение – до 700 Н
7. Распространение горения – группа «А», без распространения.
8. Температура при токах КЗ — +170.
9. Максимум для нагрева — +370.
10. Диаметр – 17.2мм.
11. Кодировка ОКП – 3533710600.
12. Класс пожарной безопасности — П1б.8.2.5.4.
13. Периодичность замены – до 50 лет.
14. Токовые нагрузки на земле 60-67 А, на воздухе 47-55 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом.
17. Максимальные мощности в сети 220 В. с заглублением на 70 см-12 кВт, под открытым небом 13кВт. В сети 380 В. с заглублением до 70 см – 37 кВт, на воздухе 30 кВт.
18. Вес – 550 кг/км.
19. Минимальная строительная длина 450 м.
20. Аналог – STA 3х6.

Кабель поставляется в бухтах, при минимальной строительной длине 150, вес бухты в пределах 260 кг. Более длинные отрезки поставляются в катушках, с минимальным числом витков в ряду 12.

Сфера использования

Кабель ВБбШвнг 3х6 монтируется с обязательным соблюдением электромонтажных норм для силовых электротехнических устройств. Основные правила:

1. Укладка без защиты на открытом воздухе, при температурах в рамках минимального параметра без прогрева (-15).
2. Прокладывание в открытом грунте без сложных изгибов, с обязательным обустройством траншеи песчаной подушкой.
3. Подключение к воздушным линиям, опорам с обязательной металлической защитой по всей протяженности на поверхности.
4. Монтаж электрического питания только к стационарным аппаратам, оборудованию, агрегатам.

Стоит учитывать, что прокладка в группе допускается без использования разделительной защиты. При этом, состояние кабеля должно проверяться с периодичностью 1 раз в 2 недели.

Где применение запрещено?

Несмотря на наличие брони и жесткой изоляции, кабель ВБбШвнг 3х6 подходит не для всех участков и схем. Основные запреты на использование:

1. Во избежание разрыва, прокола, скручивания и растяжения кабель не предназначен для подключения к нестационарным установкам.
2. Сильный нагрев кабель может получить при увеличении нагрузки выше допустимых норм, подключение к сетям, с напряжением выше 1000 вольт запрещено.
3. Запрещена прокладка кабеля в мокром грунте, в лужах, в реках и иных водоемах. Это может привести к перегреву, замыканию, создаст опасность для людей и животных.

В районах с сейсмической активностью запрещен монтаж кабеля с фиксацией к опорным конструкциям. Это может вызвать деформацию неустойчивых опор или разрыв кабеля.

Плюсы и минусы

Список основных положительных качеств кабеля:

1. Высокая прочность.
2. Свойства не распространять пламя.
3. Высокое противодействие растяжению и скручиванию.
4. Средняя гибкость при наличии брони.

Некоторые минусы:

1. Большой вес.
2. Сложность монтажа на местах со сложной геометрией.
3. Необходимость прочной фиксации к опорным конструкциям.

Недостатки кабеля компенсируются правильным расчетом положения кабеля, учета технических характеристик и правил фиксации.

Марки

Кабель ВБбШвнг 3х6 производится многими заводами электротехнических устройств. Но при выборе необходимо учесть качественную сборку, по нормам и требованиям ГОСТ. Соблюдают требования государственных стандартов при производстве следующие компании:

1. Кабельный завод «Электротехмаш» занимается производством практически всех марок силовых кабелей. Ценник на кабель ВБбШвнг 3х6 начинается от 300 рублей за 1м.
2. Предприятие электротехнического оборудования «Угличкабель» занимается выпуском данной марки кабеля во всех климатических модификациях. Себестоимость 1 метра от 320 рублей.
3. Один из лидеров отечественной кабельной промышленности «Кабельный завод «Энергия» реализует модель силового кабеля ВБбШвнг 3х6 по цене от 300 р/м.

Себестоимость кабеля ВБбШвнг 3х6 может отличаться в зависимости от модификации по климатическому исполнению, толщине листовой брони, дополнению в виде талька, между заполнителем и жильным диэлектриком.

ВВБГ

Не всегда электрическое оборудование устанавливается в черте предприятия, что требует удаленной прокладки кабеля в грунте, с учетом различных воздействий на него со стороны почвы и с поверхности. Для таких целей используется кабель ВВБГ 3х6. Его главной особенностью является отсутствие защитной оболочки и наличие усиленной брони, дополненной битумным покрытием. Кабель может прокладываться от ТП и высоковольтных воздушных линий на большие расстояния, с целью снижения затрат на подключение, с сохранением рабочей эффективности.

Значение маркировки

Электромонтажное устройство ВВБГ 3х6 может эффективно поддерживать питание оборудования от трансформаторных станций с выходным напряжением до 1000 вольт, на расстоянии до 2 км. Обозначение, проставляемое под защитную броню, указывает на следующие данные:

• «В» — внутренние диэлектрические прослойки из ПВХ полимеров;
• «В» — промежуточный слой изоляции из ПВХ;
• «Б» — оснащается броней;
• «Г» — не оснащается защитным поверхностным слоем;
• «3» — относится к разновидности трехжильных.

3 электрических проводника в кабеле одно проволочного типа, площадью 6 мм² и диаметром 3 мм. Данная марка кабеля относится к категории силовых, предназначенных для работы с переменным током, напряжение которого может варьироваться от 380 до 1000 вольт.

ГОСТ

Отсутствие слоя поверхностной полимерной защиты, требует от производителей увеличения толщины остальных оболочек и броневого слоя. Производство и контроль испытаний кабеля ВВБГ 3х6 проводятся по следующим нормативам:

1. Контроль качества, метрических и химических параметром проводников из меди, согласно ГОСТ 22483-2012, выполняется на основе требований к устойчивости воздействию. Токов до 3 кВ.
2. Плотность и стойкость к трению диэлектриков из полимерных материалов регламентируется согласно нормативам ГОСТ 7006-72.
3. Кабель не маркирован, имеет пропитывание и обработку битумом. Согласно правилам ГОСТа 31565-2012, такой продукции присваивается категория «А» по нормам пожарной безопасности.
4. Общие требования и электротехнические испытания воздействие напряжением до 3000 вольт и нагрузки до 70 А, регламентируются нормативной базой ГОСТ 31996-2012.

Кабель ВВБГ 3х6 производится только в одном климатическом исполнении «В», что на основе норм ГОСТ 15150-69, предписывает прокладку ниже уровня промерзания почвы, монтаж в помещениях и защитных сооружениях, в рамках температурных перепадов от -50 до +50 градусов.

Конструкция

Отличительной особенностью конструкции кабеля ВВБГ 3х6 является полное отсутствие поверхностного изоляционного слоя. Несмотря на это, кабель достаточно влагоустойчивый и обладает защитой от твердых предметов и давления. Конструкцию составляют:

1. Защита от проколов, растяжения, скручивания, обеспечивается слоем ленточной брони, состоящей из 2 стальных оцинкованных лент. Ширина каждой ленты 6 см, толщина от 0.3 до 0.6 мм.
2. В качестве защиты от трения броней и проникновения влаги выступает слой ПВХ ленты. Ее толщина 1.5 мм. Лента монтируется по принципу шланга, с одним продольным швом.
3. Устойчивость к механическим воздействиям, сохранение положения жил, формирование круглого сечения кабеля достигается за счет резин-полимерного заполняющего состава, диаметром 13 мм.
4. Защита кабеля, оборудования и персонала от короткого замыкания, осуществляется индивидуальными слоями ПВХ диэлектрика, установленного на каждую жилу в отдельности. Толщина каждого слоя 1.5 мм, сопротивление в пределах 9 МОм.
5. Использование однородных жил в кабеле, позволило увеличить эффективность, жесткость и контактную стойкость кабеля. Диаметральных размер каждой жилы 3 мм, общая площадь сечения 6 мм².

Кабель ВВБГ 3х6 оснащен открытой броневой защитой, что могло снизить срок эксплуатации устройства, по причине низкой коррозийной стойкости металла. Решить эту проблему позволило использование битумной заливки брони с обеих сторон. Кабель получил высокую степень защиты от влаги и коррозии, но и увеличение веса примерно на 20 %.

Технические характеристики

1. Вид климатического исполнения – только категория «В», все климатическая.
2. Категории размещения – 2-5, без установки на улице.
3. Температуры эксплуатации – от -50 до +50.
4. Температуры монтажа – с прогревом от 0 до + 20.
5. Радиус изгиба – 10 диаметров, 175 мм.
6. Растягивающее усилие – до 600 Н.
7. Распространение горения – отсутствует при групповом монтаже, группа «А».
8. Температура при токах КЗ — + 140.
9. Предельная температура нагрева — + 250.
10. Наружный диаметр – 17.5 мм.
11. Код ОКП – 3521226300.
12. Класс пожарной безопасности — O2.8.2.5.4.
13. Сроки службы – в грунте без защиты до 20, с защитой до 50 лет.
14. Токовые нагрузки на земле 60-62 А, открытой укладкой в помещении 45-54 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом.
17. Максимальные мощности под напряжением 220 В. прокладка в сухом грунте 13 кВт, подключение в помещении 8-10 кВт. Под напряжением 380 В. в сухом грунте 37 кВт, в помещении или под навесом 30 кВт.
18. Вес – до 500 кг/км.
19. Аналог — LMSM-HF 3х6.

По причине сферы удаленной прокладки, кабель накручивается на катушки минимальной длиной 450 метров, с количеством витков одного слоя не менее 12. В бухтах данная модель не поставляется.

Где используют?

Сферы использования электротехнического изделия ВВБГ 3х6 подразумевают прокладку в трубных грунтовых условиях. Основные правила использования кабеля:

1. Монтаж при температуре от 0 градусов и ниже, обязательно начинается с прогрева.
2. Прокладка в помещениях только в герметичных коробах, стеллажах и иных защитных устройствах.
3. Установка кабеля под бетонную стяжку, только при ее толщине более 5 см.

При вводе кабеля в щитовые, трансформаторные и распределительные шкафы, с последующим подключением, обязательна зачистка кабеля от брони на расстояние не менее 2 метров. Это поможет увеличить гибкость, упрощая монтаж, а также избежать короткого замыкания.

Где не рекомендуется?

Основные условия, при которых использование кабеля ВВБГ 3х6 не рекомендовано:

1. Битумная оболочка брони может растрескаться при низких температурах и расплавиться при нагреве. Монтаж при низких температурах без прогрева может повлечь растрескивание и расслоение битумной заливки.
2. Выделение газов при плавлении битума вредно для человека, поэтому монтаж кабеля в жилых помещениях открытым способом запрещается.

При наличии поврежденных участков битумного слоя, его необходимо восстановить. Прокладка кабеля в грунте с повреждением сильно снижает срок эксплуатации и эффективность защиты.

Плюсы и минусы

Основные характерные преимущества кабеля марки ВВБГ 3х6 заложены в его простой и надежной конструкции. Плюсы:

1. Надежность и стойкость к различным механическим воздействиям.
2. Возможность прокладки на большие расстояния.
3. Средняя степень гибкости при наличии брони.

Главные недостатки также заложены в конструкции: это большой вес и наличие битума, который теряет стабильность структуры при перепадах температур.

Примеры производителей

Кабель марки ВВБГ 3х6 выпускается отечественными предприятиями только в одной модификации «В», но он может прокладываться с прогревом, в рамках климатического исполнения «ХЛ».

Средняя расценка на кабель:

1. По цене 300р/м можно заказать данную разновидность кабеля на заводе ««Камский Кабель».
2. Себестоимость продукции завода ««Электротехмаш» начинается от 350 рублей.
3. Самый дорогой ценник в 400 рублей заложен в реализации кабеля заводом «Уралкабель».

Приобретая кабель ВВБГ 3х6 важно учесть, что существует разновидность того же устройства только без битумной заливки. Такие модели дешевле, но срок их службы не более 15 лет.

NYMнг(А)-LS

Во взрывоопасных помещениях с высокой загрузкой стационарным оборудованием часто требуется правильно выполнить разводку кабельной схемы, для подключения различных устройств, сильно сократив прокладку на участках со сложными изгибами. Решить подобные проблемы можно с помощью кабеля NYMнг(А)-LS 3х6, который обладает высокой гибкостью, мягкостью конструкции, свойством нераспространения дыма и открытого пламени.

Полная расшифровка значений

Кабель NYMнг(А)-LS 3х6 классифицируется в Немецком реестре кабельной продукции, как силовое монтажное электротехническое устройство, для сетей переменного тока, с рабочим напряжением 220-660 вольт, и стабильностью частоты до 50 Гц. Условное обозначение марки кабеля:

• «N» — «Normenleitung» — стандартизирован по Немецким нормативам;
• «Y» — «Isolierung der Adern aus Polyvinylchlorid» — диэлектрические защитные слои проводников из ПВХ;
• «M» — «Mantelleitung» — ПВХ материал поверхностного диэлектрика;
• «нг» — не распространитель возгораний;
• (А) – относится к группе «А» пожарной безопасности;
• «LS» — не является распространителем вредных газов при нагреве;
• «3» — проводников 3.

Кабель NYMнг(А)-LS 3х6 производится в двух модификациях по типу жил: многопроволочной и монолитной. Несмотря на это, каждая токопроводящая жила имеет площадь сечения 6 мм².

Нормативные требования

Немецкая сертификация не является основным регламентом качества кабелей NYMнг(А)-LS 3х6. В рамках отечественных стандартов, такая продукция проходит дополнительный контроль качества.

1. Общие параметры защитных слоев, полимерных материалов, токопроводящих жил контролируются на основе нормативов .
2. Класс пожарной безопасности определяется после проверки степени нагрева и точки изменения целостности структуры, согласно правилам ГОСТа 31565.

Дополнительно определяется стойкость изделия к температурным перепадам, в рамках ГОСТ 31565, кабелю присваивается соответствующая группа климатического исполнения и категория размещения.

Устройство

Кабель NYMнг(А)-LS 3х6 считается достаточно гибким и мягким, благодаря упрощенной конструкции и отсутствию выпрессованных полимеров. Электромонтажное устройство состоит из:

1. В качестве барьера для воздействия трением выбран слой из полимера, толщиной 2 мм. Оболочка стабильна при низких температурах, выдерживает нагрев до 170 градусов, но не устойчива при прямом воздействии ультрафиолета.
2. Основание конструкции является резиновый состав с добавлением ПВХ. В жидком виде состав фиксирует жилы кабеля, предотвращая попадание влаги, компенсируя нагрузки и растяжение. Диаметр заполнителя в пределах 0.8 мм. Заполнитель не разделяет жилы между собой (по примеру отечественных кабелей). Жилы уложены и зафиксированы в скрученном состоянии.
3. В качестве барьера между жилой и заполнителем выступает тонкая, толщиной 1.5 мм, диэлектрическая оболочка из устойчивого к растяжению полимера. Защита от возгорания на данном слое осуществляется за счет доли мелкозернистого талька.

Кабель NYMнг(А)-LS 3х6 может оснащаться двумя типами медных проводников. Многопроволочная сборка включает жилу диаметром 4.7 мм из проволоки диаметром 0.4 мм. Также существует версия в монолитном исполнении проводников, без обработки лаком.

Характеристики

1. Вид климатического исполнения – «В», все климатическая версия.
2. Категории размещения – от 2 до 5 группы, нет устойчивости к УФ излучению.
3. Температуры эксплуатации – от -50 до + 50.
4. Температуры монтажа – от 0 до + 20.
5. Радиус изгиба – до 20 диаметров или 260 мм.
6. Растягивающее усилие – не более 250 Н.
7. Распространение горения – группы «А», безопасен в пучке.
8. Температура при токах КЗ — + 170.
9. Предельная температура нагрева — +250
10. Наружный диаметр – 13 мм.
11. Код ОКП — 3541226500
12. Класс пожарной безопасности — П1б.8.2.2.2.
13. Сроки службы – от 5 до 15 лет.
14. Токовые нагрузки на земле в коробе 55-60 А. на открытом воздухе не монтируется.
15. 1-секундного КЗ – 0.65.
16. Активное сопротивление жилы – 3.06 Ом, 3 Ом для многопроволочной версии.
17. Максимальные мощности под напряжением 220 В. монтаж в коробе 10 кВт. Вне помещений не устанавливается. Под напряжением 380 В. в грунте с коробом 33 кВт, на воздухе – не предназначен.
18. Вес – 250 кг/км.
19. Аналог – LSOH 3х6.

По причине низкого веса и гибкости, кабель NYMнг(А)-LS 3х6 поставляется исключительно бухтой, без упаковки, с минимальной длиной от 100 метров.

Применение

Электромонтажное устройство NYMнг(А)-LS 3х6 предназначено для монтажа только в помещениях, с любой степенью контроля со стороны обслуживающего персонала. Кабель предназначен для:

1. Прямого или распределительного подключения осветительного оборудования.
2. Для прокладки в кабельных каналах группой не более 5 «нитей».
3. Для монтажа под навесами, но при температурном воздействии не выше + 25 градусов.
4. Допускается прокладка под бетонной стяжкой и облицовочными материалами без систем дополнительного нагрева.

Кабель можно фиксировать к опорным конструкциям, без кабельной защиты, но с учетом температурного расширения. Фиксация проводится только «плавающим» способом.

Где запрещено?

В рамках категории размещения 2-5, монтаж кабеля не рекомендуется при ряде условий:

1. Оболочка проводника сильно твердеет и разрушается под ультрафиолетом, монтаж на улице запрещен.
2. Кабель не устойчив к растяжению, сдавливанию, скручиванию. Это может привести к обрыву и выходу из строя.

Очень опасно перегревать кабель и допускать короткое замыкание, обязательна установка защитного предохранителя. Жилы в изделии не разделяются заполнителем, что может привести к полному прогоранию оболочки.

Плюсы и минусы

Основные положительные особенности кабеля заложены в его конструкции. Главные плюсы:

1. Низкий вес.
2. 2 версии жильной сборки.
3. Гибкость и мягкость конструкции.
4. Простота нарезки и зачистки.

Главный недостаток кабеля NYMнг(А)-LS 3х6 в отсутствии жестких защитных оболочек и низкой, практически отсутствующей защите от УФ излучения.

Марки

Кабель NYMнг(А)-LS 3х6 производится и на отечественных заводах электротехнического оборудования. Основные отечественные производители, которые учитывают требования ГОСТ и нормы немецких стандартов реализуют продукцию по следующим расценкам:

1. По цене от 170 рублей за метр можно заказать кабель прямой поставкой с завода «Тверьэнергокабель».
2. Отечественная сборка, использование качественных материалов и приемлемая цена от 200 р/м на продукцию завода «СмолКабель».

Приобрести кабель NYMнг(А)-LS 3х6 любой строительной длиной можно по цене от 230 рублей/м, прямо с завода «Белтелекабель».

ВВГЭнг

Сложное вычислительное, считывающее, передающее оборудование требует особых условий при подключении, одним из которых является защита от электромагнитных излучений.

Кабель ВВГЭнг 3х6 отличается от иной кабельной продукции наличием дополнительного слоя, который предотвращается воздействие на электронику, обладает свойством не распространять возгорание при групповой укладке. Может монтироваться в помещениях хранения и переработки горюче-смазочных материалов, химических лабораториях.

Маркировка

Электротехническое устройство ВВГЭнг 3х6, за счет наличия электромагнитного барьера, классифицируется как силовой экранированный кабель, для передачи электрического напряжения до 1 кВ. Аббревиатура по классификации указывает на следующие данные:

• «В» — диэлектрическая защита поливинилхлорид;
• «Г» — с высокой степенью гибкости;
• «Э» — экранированный слой;
• «нг» — не распространитель пламени.

В кабеле используются 3 жилы, однопроволочного, монолитного типа. Каждый проводник обладает диаметром 3 мм и площадью поперечных сечений 6 мм².

Каким ГОСТам соответствует?

Сфера назначения кабеля ВВГЭнг 3х6 требует от производителя расчета толщины изоляционных слоев и медного экрана, от которых зависит степень защиты от электромагнитных потоков. Кабель производится с учетом следующих нормативов:

1. Расчет толщины, температурной стойкости, химического состава полимеров делается согласно регламентным требованиям ГОСТ 7006-72.
2. Особые требования предъявляются ко всем материалам, относительно их стойкости к нагреву, изменению структуры при перегреве. Основной базой являются нормативы пожарной безопасности ГОСТ 31565-2012.
3. Жилы, как основной «рабочий» элемент кабеля, проходят контроль качества от момента отливки до момента первого испытания, на основе регламентов ГОСТ 22483-2012.

Без прохождения испытаний, на основе регламентов ГОСТ 31996-2012, кабели не получают сертификацию. Испытания проводятся при длительном воздействии токов до 1000 вольт, в температурных условиях согласно указанному климатическому исполнению.

Конструкция

Медный кабель ВВГЭнг 3х6 не предназначен для укладки в сложных условиях, под влиянием грунтов, климатических и механических воздействий. Поэтому его конструкция максимально облегчена. В ее состав входят:

1. Первичный барьер. Защищает всю структуру кабеля от влаги, трения, легких механических воздействий. Толщина ПВХ слоя 1.7-2.3 мм.
2. Кабель также получил компенсатор в виде ленты из стеклоткани. Ее толщина в пределах 1 мм. Прослойка удерживает экранный слой от сдвигов при температурном расширении, снижает степень трения с ПВХ изолятором.
3. Экран главная часть защиты кабеля, определяющий сферу использования электромонтажного устройства. Он представляет собой сетку из проволоки диаметром 0.06 мм. Сетка уложена максимально сжато, с низким просветом между ячейками. Общая толщина экрана 0.3 мм, благодаря укладке со степенью прижима 65 %.
4. Экран располагается на прослойке из ПВХ, которая компенсирует трение, защищает кабель от проникновения влаги. Прослойка представляет собой ленту толщиной 1 мм.
5. Кабель построен по схеме с круглым сечением, который формируется специальным заполнителем. Он производится из жидкой резины и полимеров, с последующей заливкой жил. Диаметр основания 10 мм.
6. Диэлектрик, нанесенный на поверхность каждой жилы, является слоем ПВХ пластиката, дополненного порошком талька. Толщина слоя 1 мм, сопротивление воздействию токов до 1 кВ в пределах 9 МОм.

Монолитное исполнение 3 жил в кабеле ВВГЭнг 3х6 позволяет осуществлять плотное, качественное соединение с клеммами оборудования и электроустановок. Проводники производятся из медных прутьев, диаметром 2.9-3 мм, обладают весом до 0.06 кг/м, индивидуальной площадью 6 мм².

Технические характеристики

1. Вид климатического исполнения – «В», все климатическая версия.
2. Категории размещения – в рамках 2-5 группы.
3. Температуры эксплуатации – от -50 до + 50.
4. Температуры монтажа – от 0 без прогрева, до +20.
5. Радиус изгиба – 160 мм или 10 диаметров.
6. Растягивающее усилие – в пределах 350 Н.
7. Распространение горения – группа «А», безопасен.
8. Температура при токах КЗ — + 130.
9. Предельная температура нагрева — + 200.
10. Наружный диаметр – 16 мм.
11. Код ОКП – 3533713100.
12. Класс пожарной безопасности — П1б.8.2.5.4.
13. Сроки службы – 20-50 лет.
14. Токовые нагрузки на земле 57-62 А, на воздухе 45-54 А.
15. 1-секундного КЗ – 0.65 кА.
16. Активное сопротивление жилы – 3.06 Ом
17. Максимальные мощности под напряжением 220 В. укладка в коробах 13 кВт, фиксация под навесами 10 кВт. Под напряжением 380 В. в защитной оболочке 37 кВт, под навесом 30 кВт.
18. Вес – 630 кг/км.

Учитывая минимальную строительную длину кабеля в 250 метров, продукция поставляется в бухтах или катушках. Кабель в бухтах обязательно проверяется на наличие повреждений изоляции и окисления экрана.

Применение

Кабель ВВГЭнг 3х6 благодаря наличию экрана используется только для подключения оборудования от распределительных щитов, с системой защиты от перегрузок и короткого замыкания. Условия использования кабеля:

1. Монтируя кабель в грунтах, под покрытиями и бетонными стяжками требуется оснащение защитными коробами.
2. В одной группе могут располагаться только экранированные кабели, работающие под одной частотой (50 Гц) и напряжением.
3. Допускается установка под навесами, в грунте с коробом, на стеллажах, но только в рамках климатического исполнения, без повреждений поверхностной изоляции.

При подключении кабеля к аппаратуре или распределительному шкафу, экран должен подключаться к соответствующей клемме или оставаться не подключенным, находясь в скрытом состоянии (под оболочкой).

Когда запрещено использование?

Использование кабеля ВВГЭнг 3х6 не предполагает работу под напряжением выше 660 вольт, с частотой более 50 Гц. Среди основных запретов на использование можно выделить:

1. Увеличение нагрузки электромагнитными импульсами может произойти в следствии прокладки рядом с не экранированными кабелями, работающими с высоко частотными токами.
2. Снижение эффективности экрана может быть следствием его повреждения проколом, образованию окисления при повреждении верхнего изолятора.
3. Запрещается использовать экран в качестве заземляющего провода.

Персонал должен периодически проверять экран на наличие «плавающих» токов. Их появление часто указывает на наличие межслойного повреждения.

Плюсы и минусы

Преимущества ВВГЭнг 3х6 выявляются только в рамках узкой сферы использования. Положительными качествами данной марки можно считать:

1. Защита от электромагнитных воздействий.
2. Многослойная защищенная конструкция.
3. Простота очистки, которой способствует отсутствие заливки сетки экрана.

Основной недостаток кабеля в возможности окисления и выхода из строя защитной оболочки в следствии стирания и наполнения кабеля влагой.

Бренды

Кабель ВВГЭнг 3х6 монтируется только в помещениях или с заглублением в сухой грунт, в герметичных коробах. По той причине существует только одна версия этой марки. Средняя расценка от заводов производителей:

1. Примерный ценник на кабель 300 рублей от предприятия «Сарансккабель». Продукция отличается сжатой структурой, с дополнительным барьером от проникновения влаги.
2. Себестоимость кабеля от завода «ЭМ-кабель» от 350 рублей. Компания поставляет электротехнические устройства только на промышленные предприятия.

На заводе «Завод Москабель» можно заказать прямую поставку к месту монтаж, с учетом минимальной строительной длины. Примерная себестоимость продукции от 300 рублей/м.

Заключение

Силовые кабели 3х6 мм² обладают практически идентичными техническими параметрами, в отношении электрической проводимости и стойкости к нагрузкам. Кроме отличий в количестве оболочек, наличии брони и исполнения жил, кабели также различаются по месту подключения. Согласно ГОСТ 31996-2012, электромонтажные устройства для работы в сетях 220 вольт обязательно оснащаются жилой заземления желто-зеленого цвета.

Модельный ряд для сетей напряжением 380-1000 вольт обладает смешанной расцветкой жил, в которой обязательны цвета: 1 жила – серая, белая или синяя, 2 – красная, коричневая или зеленая, 3 – черная, желто-зеленая. Правильный подбор по цвету поможет исключить ошибку при подключении.
