Медный кабель 4х10: цена за метр, виды, конструкция и сфера применения

При монтаже силовых электрических кабелей требуется соблюдение техники безопасности, и данные работы должны проводиться только с привлечением профессионалов, особенно, если речь идёт об обустройстве кабельной сети с напряжением более 220В.

Однако, безопасная эксплуатация объекта недвижимости, вне зависимости от его функционального назначения, зависит не только от качества проделанных монтажные работ, но также и от самой кабельной продукции, электроустановочных изделий, прокладываемых в помещениях, либо на улице.

Большинство современных силовых кабелей выполнены с медными сердечниками, покрываются надёжной защитной бронированной полимерной негорючей изоляцией, что обеспечивает минимальные потери, а также исключает риск пробоя ПВХ трубок и шлангов поверх сердечников.

Далее предоставлена подробная информация о медных кабелях 4 х 10 с описанием их особенностей, конструкции, приведением классификации по разным признакам, а также с рейтингом производителей, которые поставляют на рынок рассматриваемую продукцию.

Что означает 4 на 10?

Маркировка медного силового электрического кабеля 4 х 10 означает, что данное изделие включает в себя:

• 4 — (первая цифра в индексе) медных токопроводящих жилы, в литом исполнении, либо состоящих из отдельных проволок.
• 10 — (вторая цифра в индексе) площадь поперечного сечения сердечника составляет 10 мм.

Силовые кабели всегда защищаются ПВХ изоляцией, обладающей различными защитными свойствами, в зависимости от назначения электротехнической продукции, а также её буквенной маркировки.

ПВХ, резиновая или другая диэлектрическая изоляция исключает поражение человека электрическим током, контакт оголённых токопроводящих жил с посторонними предметами, а также способствует защите от короткого замыкания и пробоя при наступлении аварийной ситуации.

Каждый из 4 сердечников кабеля покрывается изолированной литой изоляцией, окрашенной в разные цвета, чтобы электромонтажник смог безошибочно определить назначение жилы – фаза, ноль или заземление.

Материал изоляции отличается повышенной эластичностью, обеспечивает возможность крепления кабеля к стене открытым способом, укладку в штрабу или в другие места, без риска его перегрева, оплавления или пробоя при кратковременных или длительных пиковых нагрузках на электрическую сеть, либо при возникновении замыкания.

Виды бронированных проводов

Силовой электрокабель из меди с маркировкой 4 х 10 – один из наиболее востребованных электротехнических продуктов на рынке, представлен в свободной продаже в широком ассортименте.

Изделия выпускаются с различными:

• свойствами;
• конструктивным исполнением;
• геометрическими характеристиками;
• функциональным назначением;
• классами горючести;
• дымовыделения и токсичности.

Эти свойства определяют возможность прокладки и эксплуатации кабеля на конкретном объекте недвижимости.

Далее рассмотрен подробный рейтинг, состоящий из ТОП-10 наиболее часто применяемых кабелей с маркировкой 4 х 10, которые предназначены для разных электромонтажных работ, от чего зависит их буквенная маркировка и основные свойства.

В свободной продаже в специализированных торговых точках можно встретить следующие типы силовых электрических кабелей с численной маркировкой 4 х 10:

1. ВБбШв.
2. ВВГ.
3. КГВВнг(A)-LS.
4. ВБШвнг(A)-LS.
5. ВВГнг(А)-FRLS.
6. ВВГнг(A)-FRLSLT.
7. КГтп-ХЛ.
8. ПВС.
9. ППГнг(A)-HF.
10. КГ.

Несмотря на то, что представленные выше буквенные маркировки кабелей могут подходить для многих сечений медных токопроводящих, жил, все свойства, технические характеристики и параметры, указанные далее, относятся исключительно к числовой маркировке 4 х 10, то есть, 4 сердечникам, изготовленным из меди, с площадью сечения 10 мм².

Что это силовой провод из меди?

Все медные кабели из рейтинга, приведённого выше, имеющие маркировку 4 х 10, классифицируются на следующие категории (в соответствии с их буквенным обозначением):

1. ВБбШв – многофункциональный кабель, оснащённый полимерной диэлектрической изоляцией и бронированными стальными лентами для возможности его прокладки как в земле, так и по уличному пространству, эксплуатации в агрессивных условиях окружающей среды.
2. ВВГ – один из самых распространённых силовых электрокабелей, предназначенный для монтажа в помещениях без отопления, либо с регулируемым климатическим режимом. Выполнен с медными сердечниками без бронированных слоёв, с диэлектрической ПВХ изоляцией.
3. КГВВнг(A)-LS – кабельная продукция, которая относится к изделиям с повышенной гибкостью из-за эластичного шланга, надетого поверх полимерной изоляции. Данная продукция относится к негорючей, пожаробезопасной, при расплавлении, материал изоляции не выделяет токсичных запахов.
4. ВБШвнг(A)-LS – усовершенствованный аналог кабеля ВБбШв, с тем отличием, что он не оснащается бронированными лентами, но изоляция не горит при повышении температур или при длительном воздействии открытого огня, а, при оплавлении полимерной оболочки, не способствует образованию в воздухе токсичных летучих компонентов.
5. ВВГнг(А)-FRLS – современный кабель с медными сердечниками. Относится к универсальным электротехническим изделиям премиального класса, отличается самой высокой стойкостью против воздействия открытого огня, как при прокладке одиночного кабеля, так и в пучке, относится к полностью огнеупорной продукции. В случае возгорания от длительного повышения температур при пожаре в здании, оболочка из ПВХ не выделяет неприятных едких запахов, а угарные газы не способствуют отравлению токсинами или раздражению дыхательных путей человека.
6. ВВГнг(A)-FRLSLT – кабель с маркировкой 4 х 10, широко используется в жилых и общественных помещениях с большой проходимостью людей. Относится к пожаростойким и нетоксичным электротехническим изделиям. Рекомендован к применению в больницах, детских учреждениях или на других объектах недвижимости с повышенной категорий ответственности.
7. КГтп-ХЛ – кабель, идеально подходящий для временного электроснабжения или для питания переносного электроинструмента повышенной мощности. Отличается отменной гибкостью и устойчивостью к экстремальным холодам, подходит для работы в зимний период года, в любом регионе нашей страны. Из-за повышенной гибкости, изоляция не трескается на морозе, что существенно влияет на температуру прокладки кабеля.
8. ПВС – провод, предназначенный для временного электропитания различных объектов, относится к соединительной кабельной продукции. Отличается невысокой ценой, атмосферной и механической стойкостью изоляции против различных статических, динамических или температурно-влажностных воздействиях в летнее или демисезонное время года.
9. ППГнг(A)-HF – кабель, предназначенный для прокладки на объектах специального назначения с повышенными функциональными характеристиками. Медные сердечники покрываются композитными материалами, продукция относится к негорючей, в случае оплавления или образования дыма, летучие вещества обладают минимальной коррозионной активностью по отношению к другим материалам. Кабель идеально подходит для прокладки открытым или закрытым способом в пучке.
10. КГ – один из наиболее часто встречающихся в продаже кабелей, диэлектрическая оболочка которого дополнительно защищается резиновым шнуром, обеспечивающим отменную гибкость всему изделию. Из-за этого его можно прокладывать в труднодоступных местах или в стеснённых условиях, без риска разрушения изоляции или её пробоя от повышения температуры при изгибе под малым радиусом.

Указанные выше типы кабельной продукции с маркировкой медных токопроводящих жил 4 х 10 отличаются функциональными свойствами, техническими и физико-механическими параметрами.

Из-за этого, данные электроустановочные изделия могут применяться в конкретных местах, согласно требованиям действующих нормативов – на объектах жилого, общественного, коммерческого или промышленного назначения.

Правильный выбор кабелей обеспечивает как безопасность при эксплуатации помещений, так и беспроблемную сдачу объекта надзорным органам или балансодержателям энергоносителей в регионе.

Тип и полная расшифровка маркировки

Все перечисленные в ТОП-10 наиболее популярных среди потребителей медных кабелей 4 х 10 позиции отличаются буквенной маркировкой, приведённой выше. Далее представлена подробная расшифровка данных индексов, из которых состоит полное название кабельной продукции в представленном рейтинге:

ВБбШв

• «В» – означает, что каждая из 4 медных токопроводящих жил кабеля покрывается ПВХ пластикатом.
• «Б» – указывает на то, что кабельная продукция оснащается бронированным слоем из двух стальных оцинкованных лент, уложенных поверх основной изоляции.
• «б» – данный буквенный индекс означает, что кабель не снабжается промежуточной подушкой между изоляцией и стальной бронёй из оцинковки, что отражается на его диаметре и функциональных свойствах.
• «Шв» – пучок из 4 изолированных друг от друга полимерной оболочкой медных сердечников, дополнительно закрытых бронированными лентами, покрывается ПВХ-шлангом, отличающимся гибкостью и механической прочностью, для обеспечения защиты от механических повреждений и удобства прокладки данной продукции по воздуху, в штрабе или в земле.

ВВГ

• Первый буквенный индекс «В» указывает на состав внутренней оболочки фазного кабеля из поливинилхлоридного пластиката.
• Второй буквенный индекс «В» также обозначает, что внешняя оболочка тоже выполнена из такого же ПВХ материала, но в виде отдельного рукава большего диаметра, объединяющего все 4 изолированных друг от друга медных сердечника.
• «Г» – данный индекс указывает на то, что кабель типа ВВГ используется преимущественно для внутренней скрытой прокладки в штрабах или кабельных лотках на объектах общественного или жилого назначения со стандартными эксплуатационными условиями, относящихся к средней категории ответственности. Данный кабель не оснащается никакими бронированными деталями из стальных пластин и имеет незначительный показатель защиты от разных механических воздействий.

КГВВнг(A)-LS

• «К» – данной индекс означает слово «кабель».
• «Г» – аббревиатура расшифровывается, как «гибкий». Чаще всего маркировка данных изделий употребляется слитно, то есть «КГ», что можно расшифровать, как «кабель гибкий», что обеспечивается как изоляцией, так и многопроволочным составным медным сердечником для каждой токопроводящей жилы.
• «В», В» – дублирующая аббревиатура означает принадлежность внешней и внутренней изоляций к ПВХ полимерам, подробно описывается выше, для кабелей типа «ВВГ».
• «нг» – данный индекс указывает на то, что кабельная продукция является полностью негорючей, не воспламеняется при прокладке одиночных кабелей, без устройства в лотках других изделий с токопроводящими жилами.
• «(А)» – означает, что полимерная изоляция данного силового медного кабеля не поддерживает распространение пламени, если изделие уложено в лотках или в пучках, в окружении горючих материалов с аналогичным функционалом.
• «LS» – английская аббревиатура, означающая международную маркировку «Less Smoke», переводится на русский язык, как «Меньше Дыма». Это означает, что при возгорании или оплавлении, полимерная изоляция не выделяет дым и удовлетворяет требованиям по обеспечению пожарной безопасности эксплуатируемого объекта.

ВБШвнг(A)-LS

Данный продукт состоит из отдельных буквенных индексов «В», «Б», «Шв», «нг», «(А)», «LS», каждый из которых уже был расшифрован выше для других типов кабелей из представленного рейтинга.

ВВГнг(А)-FRLS

• Индексы «В», «В», «Г», «нг», «(А)», «LS» уже были подробно расшифрованы выше, для кабельной продукции других модификаций.
• Аббревиатура, обозначенная английскими буквами «FR», означает «Fire Resistance», или активное «Сопротивление Огню». Это указывает на удовлетворение самым строгим требованиям из нормативной документации по обеспечению пожарной безопасности на объектах любых категорий и функционального назначения.

ВВГнг(A)-FRLSLT

• Буквенные обозначения «В», «В», «Г», «нг», «(А)», «LS», а также «FR» в деталях расшифровываются выше для электротехнических изделий других категорий из представленного рейтинга.
• Индекс «LT» на английском языке означает «Less Toxic», что дословно переводится на русский, как «Меньше Токсичности». Для потребителей это означает, что данная кабельная продукция при горении или оплавлении выделяет незначительное количество дыма, химический состав которого не предполагает наличие токсичных летучих компонентов, способных негативно отразиться на состоянии здоровья людей.

КГтп-ХЛ

• Индекс «КГ», означающий «Кабель Гибкий» описывается выше, для аналогичной продукции другой марки из рейтинга.
• «тп» – означает особый тип внешней изоляции изделия из термоэластопласта, которая не меняет своих физико-механических свойств при существенных колебаниях температур.
• «ХЛ» – данный индекс означает, что кабель рассматриваемой категории может прокладываться и эксплуатироваться в северных широтах нашей страны, не выходит из строя от воздействия экстремально низких температур.

ПВС

• «П» – данная буква означает слово «Провод».
• «В» – указывает на состав оболочки на основе высококачественного винила, или стандартного ПВХ, часто используемого для изготовления силовой кабельной продукции.
• «С» – аббревиатура, означающая, что кабель является соединительным, часто используется для подключения электроинструмента повышенной мощности или временного электроснабжения объекта капитального строительства, без установки стационарной трансформаторной подстанции.

ППГнг(A)-HF

• Индексы «Г», «нг» и «(А)» в деталях расшифровываются и описываются выше, для кабелей 4 х 10 с другими маркировками.
• Первая буква «П» в маркировке означает, что медные сердечники оснащаются надёжной высокопрочной изоляцией из полимерных композитов с особыми свойствами.
• Вторая буква «П» в маркировке указывает на то, что внешняя оболочка кабельной продукции также изготовлена из аналогичных полимерных композитов.
• Английская аббревиатура «HF» расшифровывается, как «Halogen Free», то есть, оболочка кабеля не содержит галогенов. Это отражается не отсутствии негативного влияния и коррозионной активности по отношению к любым типам окружающих материалов как при нормальной эксплуатации кабеля, так и при его возгорании во время пожара.

КГ

Данный кабель с простой конструкцией жил и изоляции расшифровывается, как «КГ», или «Кабель Гибкий», что говорит о наличии сердечника, состоящего из множества тонких проволок, а также наличии эластичной изоляции. Расшифровка подробно описывается выше, для других продуктов из рейтинга электротехнических изделий с маркировкой 4 х 10.

Все производственные компании, представленные на рынке, официально зарегистрированные, как изготовители силовой электротехнической продукции, маркируют свои кабели на внешней изоляции, согласно требованиям ГОСТ.

Это позволяет потребителю не только приобрести необходимый высококачественный и сертифицированный товар, но также не ошибиться в типе кабеля при его прокладке, если на крупном объекте присутствует обширная номенклатура данных изделий в заводских мотках.

Каким ГОСТам соответствует?

Все кабели, которые можно встретить в свободной продаже и перечислены в приведённом выше рейтинге ТОП-10 самых популярных электротехнических изделий с маркировкой 4 – 10, должны соответствовать требованиям, подробно описанным в следующей действующей на территории нашей страны нормативной документации:

• ГОСТ 16442-80. «Кабели силовые с пластмассовой изоляцией. Технические условия» – для кабельной продукции категории ВБбШв, ВБШвнг(А)-LS
• ГОСТ 24334-2020. «Кабели силовые для нестационарной прокладки. Общие технические требования» – для кабельной продукции категории КГ, КГВВнг(А)-LS, а также КГтп-ХЛ, ППГнг(A)-HF.
• ГОСТ 7399-97. «Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия» – для кабельной продукции категории ПВС.
• ГОСТ 31996-2012. «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кв. Общие технические условия» – для кабельной продукции категории ВВГ, ВВГнг(А)-FRLS, ВВГнг(A)-FRLSLT.

Указанные выше ГОСТ, а также все требования и условия, которые описываются в данных официальных документах, прилагаются к протоколам лабораторных испытаний любых электротехнических изделий рассматриваемой категории, что необходимо для обязательной сертификации данной продукции.

Наличие декларации или сертификата на кабели с разными маркировками указывает на соответствие нормативам, на высокое качество изготовления, повышенную надёжность и безопасность каждой товарной единицы, при условии её прокладки в соответствии с требованиями ПУЭ и эксплуатации только в пределах допустимых электрических нагрузок.

Конструкция

Вся кабельная продукция, которая состоит из 4 медных сердечников с площадью сечения 10 мм² должна включать в себя несколько следующих конструктивных элементов:

1. N – нулевая токопроводящая жила из меди – устанавливается на заводе во всех категориях кабельной продукции с маркировкой 4 х 10, вне зависимости от их модификации и назначения.
2. Ре – заземляющий токопроводящий сердечник, который также изготавливается из меди, присутствует в любых силовых кабелях, предполагающих трёхфазное электрическое подключение.
3. Силовые кабельные жилы – 2 штуки, в электротехнических изделиях с 4 сердечниками из меди. Данные элементы могут изготавливаться с любой из следящих конструкций, согласно функциональному назначению силового электрокабеля:
   • ОЖ – токопроводящая медная жила состоящая из единого литого стержня.
   • ОК – то же, монолитный медный токопроводящий сердечник круглого сечения.
   • МЖ – наиболее часто встречающийся в продаже многопроволочный токопроводящий медный сердечник, изготавливаемый, в соответствии с требованиями действующего ГОСТ Р 53769-2010.
   • МС – многопроволочный секторный медный сердечник силового кабеля, состоящих из тонких проволок, которые объединяются скруткой.
   • МН – медная токопроводящая жила, изготовленная в многожильном исполнении.
   • МК – сердечник из меди, который представляет собой множество проволок, формирующей круглый поперечный срез правильной конфигурации.
   • МП – кабельная силовая электротехническая продукция в многопроволочном исполнении, изготовленная в соответствии с требованиями ГОСТ, указанным выше.

Полимерная диэлектрическая изоляционная оболочка для кабельной продукции, перечисленной в рейтинге ТОП-10, представленном выше, изготавливается в одном из трёх следующих конструктивных исполнениях:

• Наиболее часто встречающаяся изоляция – ПВХ (поливинилхлорид).
• Виниловая изоляция с повышенными эластичными свойствами для гибких кабелей или проводов, используемых для обеспечения временного электроснабжения объекта.
• Комбинированная изоляционная оболочка, которая состоит из ПВХ наплавляемой непроницаемой мембраны и бронированных стальных оцинкованных лент.

В соответствии с перечисленными выше типами конструкций, каждый кабель с маркировкой 4 х 10, который представлен в рейтинге ТОП 10, имеет следующее конструктивное исполнение.

ВБбШв

• В основе конструкции лежат 4 медных литых сердечника, площадью поперечного сечения которых составляет 10 мм². Диаметр сердечника варьируется от 3,4 до 3,7 мм, сопротивление медной кабельной жилы составляет 1,83 Ом, теоретический вес 1 м. п. – 0,084 – 0,086 кг.
• Изоляционная оболочка каждого сердечника из меди выполнена из эластичного диэлектрического ПВХ пластиката с минимальной и номинальной толщиной материала от 0,8 до 1,0 мм. Требуемое сопротивление изоляционного слоя составляет 7,1 МОм.
• Пространство между токопроводящими жилами в изоляции заполняется высококачественной невулканизированной резиной, которая обеспечивает круглую конфигурацию поперечному сечению.
• Внутренняя оболочка кабеля ВБбШв 4 х 10 выполнена из такого же ПВХ пластиката с толщиной материала от 0,5 до 1,0 мм.
• Кабель усилен бронированным слоем из стальных оцинкованных лент с толщиной слоя не менее 0,3 мм.
• Со стороны наружной поверхности кабель закрывается защитным непроницаемым шлангом из ПВХ пластиката с увеличенной толщиной от 1,43 до 1,80 мм.

ВВГ

• Как и в предыдущей модификации, в основе конструкции кабеля лежат 4 сплошных литых медных сердечника с площадью поперечного сечения на срезе 10 мм², с диаметрами от 3,4 до 3,7 мм. Каждая жила при замерах на протяжённости 1 км длины, показывает сопротивление не более 1,83 Ом. Масса токопроводящей части кабельной продукции оставляет 0,086 кг на каждый 1 погонный метр.
• Изоляционный слой медных сердечников изготовлен из поливинилхлоридного пластиката с минимальной мощностью 0,8 мм, номинальной толщиной до 1,0 мм. Сопротивление данного диэлектрика составляет не менее 7,1 МОм.
• Пространство внутри токопроводящих жил заполняется модифицированной резиной с высоким показателем электросопротивления.
• Оболочка на внутренней части кабеля изготовлена из ПВХ пластиката с мощностью слоя от 0,5 до 1,01 мм.
• Внешняя оболочка, согласно маркировке, также выполнена из ПВХ пластиката, но с увеличенной мощностью слоя – от 1,34 мм до 1,75 мм.

КГВВнг(A)-LS

• Кабель состоит из 4 медных сердечников, выполненных в литом исполнении. 3 жилы идут на фазы, последняя – на ноль. Сечение, электрическое сопротивление, диаметр и масса 1 м. п. данных сердечников такие же, как и для кабельной, продукции, представленной выше.
• Изоляционная оболочка каждой жилы изготовлена из ПВХ пластикатов, которые отличаются повышенным сопротивлением воздействию открытого огня, а, при оплавлении и горении, обладают незначительным газообразованием.
• Наружная оболочка, объединяющая 4 заизолированные токопроводящие медные жилы выполнена из неаналогичного поливинилхлорида, с толщиной от 1,4 до 1,8 мм, согласно ГОСТ.

ВБШвнг(A)-LS

• 4 медных сплошных сердечника с площадью сечения 10 мм² на поперечном срезе с диаметром каждой токопроводящей жилы от 3,4 до 3,7 мм. Согласно испытаниями на предмет соответствия требованиям нормативов, сопротивление каждой жилы на 1000 метров полностью соответствует значению 1,83 Ом, масса проволоки на каждый 1 м. п. не превышает 0,86 кг.
• Каждый сердечник оснащается изоляцией, изготовленной из ПВХ пластиката, который отличается незначительной группой горючести.
• Пространство между 4 жилами и наружной плоскостью заполняется литым ПВХ пластикатом для придания кабелю округлой формы и усиления его противопожарных свойств.
• Внутри бронированного слоя находится оболочка из ПВХ с толщиной от 0,5 до 1,0 мм.
• Внутренняя оболочка покрывается бронированным слоем из оцинкованной стали с толщиной 0,3 мм.
• Снаружи кабель защищается прочным эластичным шлангом, выполненным из ПВХ пластикатов, которые относятся к группе негорючих материков. Толщина пластиката составляет от 1,43 до 1,82 мм.

ВВГнг(А)-FRLS

• 4 одинаковых сердечника, изготовленные из меди в литом исполнении с диаметрами аналогичными предыдущей модификации кабеля.
• Изоляционный слой из поливинилхлорида с повышенными противопожарными свойствами.
• Заполнение между оболочкой и изоляцией – из литого невулканизированного ПХА пластиката.
• Наружный слой – литой шланг из ПВХ, который отличается наличием негорючих компонентов, обеспечивающих максимальную степень пожарной безопасности «нг», а также в соответствии с международными стандартами – «Fire Resistance» и «Less Smoke».

ВВГнг(A)-FRLSLT

• Кабель состоит из 4 медных токопроводящих жил с площадью поперечного сечения 10 мм², 3 сердечника работают на фазах в трёхфазной силовой кабельной сети, 4-й – используется для, как нулевой кабель.
• Внутренняя обмотка токопроводящих жил, изготовленных из ленточных мембран, содержащих негорючие слюды, что снижает уровень токсичности изоляции при горении.
• Изоляционный слой из ПВХ пластиката с низким уровнем образования дыма, что исключает риск выделения угарного газа, обладающего высокой степенью токсичности для человека.
• Наружная оболочка повышенной прочности, толщина которой может достигать 1,8 мм, отличается полностью негорючим составом, что полностью исключает риск образования токсичных продуктов горения. Кабель удовлетворяет самым высоким противопожарным требованиям.

КГтп-ХЛ

• Каждый из 4 сердечников состоит из многопроволочных жил. Диаметр каждой проволоки составляет 0,41 мм. Данные жилы относятся к 5 классу, суммарная площадь поперечного сечения пучка медных токопроводящих элементов составляет 10 мм². Суммарный диаметр жилы из медных проволок не превышает 5,1 мм, электросопротивление каждой из них на 1 км длины составляет 1,91 Ом. Вес 1 м. п. сердечника равен 0,085 кг.
• Каждый пучок из медных проволок обёрнут в плёнку из синтетических материалов.
• Изоляционный слой токопроводящих жил изготовлен из эластичного и холодостойкого термоэластопласта, который не дубеет и не трескается на сильном морозе, при экстремальных температурах.
• Дополнительно, изоляционный слой оборачивается дублирующей плёнкой из синтетических компонентов.
• Внешняя литая оболочка, равно, как и изоляционный слой для сердечников, изготовлена из аналогичного морозостойкого термоэластопласта, с толщиной более 1,7 мм.

ПВС

• Один из самых простых по конструкции проводов с маркировкой 4 х 10. Включает в себя 4 медных сердечника с площадью сечения на срезе 10 мм². Сердечники изготовлены из меди или лужённой медной проволоки. Сопротивление, диаметр и вес 1 п. м. аналогичны характеристикам токопроводящей жилы для кабеля ВВГ.
• Внутренняя изоляция каждого медного элемента выполнена из ПВХ пластиката с толщиной до 1 мм.
• Внешняя оболочка – литой ПВХ шланг, мощность слоя материла в котором достигает 1,84 мм.

ППГнг(A)-F

• Токопроводящие жилы из меди полностью повторяют строение и обладают техничками характеристиками, перечисленными для кабеля типа ПВС (соединительно винилового провода).
• Внутренняя изоляция кабеля изготавливается из специальных полимерных композитов, в состав которых не включены галогены, о чём свидетельствует индекс «HF». Толщина слоя материала такой изоляции варьируется в пределах от 0,6 до 0,99 мм.
• Внешняя оболочка выполнена из таких же полимерных композитов, но с увеличенной толщиной слоя – до 1,4 – 1,88 мм.

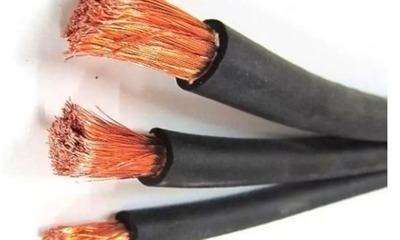

КГ

• Каждая из 4 жил имеет диаметр 5,1 мм, выполнена в многопроволочном исполнении из медной проволоки с диаметром каждой 0,41 мм. Общая площадь поперечного сечения составляет 10 мм². При измерении сопротивления многопроволочного гибкого сердечника на длине 1 км, значение данного показателя составляет 1,91 Ом. Суммарная масса меди в каждой токопроводящей жиле составляет 0,085 кг на 1 м. п.
• Каждый пучок из медных проволок в сердечнике из меди покрывается синтетической оболочкой, препятствующей нарушению структуры отдельных элементов составе единой токопроводящей жилы.
• Поверх плёнки устроен изоляционный слой из высококачественной резины с толщиной от 0,98 до 1,20 мм, с сопротивлением диэлектрического материала не менее, чем 50 МОм.
• Изоляционный слой из резины, в свою очередь, оборачивается в синтетическую плёнку.
• Толщина слоя внешней обточки достигает 1,91 мм, изготовленной из гибкой резины, которая не трескается даже при формировании витка кабеля с предельно малым радиусом изгиба.

В паспорте качества к серийной продукции указывается маркировка не только самого кабеля, но также указывается конструкция изоляции, наружной оболочки, стальной оцинкованной брони и токопроводящих жил.

Это позволяет потребителю точно вычислить все технические характеристики электроустановочного изделия и пробрести кабель, который полностью удовлетворяет техническому заданию, чертежам и спецификации к рабочему проекту, а тоже нормативным требованиям.

Технические характеристики

Каждый кабель, который обозначается маркировкой 4 х 10, состоящих из 4 медных литых или составных жил с площадью поперечного сечения 10 мм², обладает собственными техническими характеристиками.

Далее можно ознакомиться с подробной информацией о характеристиках, рассмотренных в рейтинге ТОП-10 кабелей 4 х 10 с расшифровкой и обоснованием каждой позиции, её численного значения.

Вид климатического исполнения

Все кабели, которые перечислены в приведённом выше рейтинге ТОП-10 электротехнических изделий с маркировкой 4 х 10 изготовлены в разном климатическом исполнении. Согласно нормативной документации, далее приводится таблица с классификацией этих кабелей по типу климатического исполнения:

Маркировка кабеля по виду климатического исполнения	Расшифровка маркировки	Допустимый температурный диапазон, оС	Какие марки кабели из рейтинга ТОП-10 подходят
У	Для прокладки и использования в умеренном климатическом поясе, в средней полосе РФ	от – 45 до + 40	Все, перечисленные в рейтинге
ХЛ	Кабели, предназначенные для прокладки и использования в условиях холодного климата, отличающиеся повышенной морозостойкостью	от – 60 до + 40	КГВВнг(A)-LS, КГтп-ХЛ, КГ
УХЛ	Кабели, предназначенные для эксплуатации в условиях умеренного, или холодного климата	от – 60 до + 40	ВБбШв, ВБШвнг(A)-LS, ППГнг(A)-HF
Т	Кабели, предназначенные для эксплуатации в тропическом жарком и влажном климате	от + 1 до + 50	ВБбШв, ВВГ, ВБШвнг(A)-LS, ВВГнг(А)-FRLS
М	Для прокладки и использования в условиях умеренно-холодного морского климата	от – 40 до + 40	ВБбШв, ПВС, ВВГнг(A)-FRLSLT
О	Универсальные электротехнические изделия, предназначенные для эксплуатации во всех климатических поясах, за исключением морского климата	от — 60 до + 50	ВБбШв, ВВГ, ППГнг(A)-HF, ВВГнг(A)-FRLSLT, ВВГнг(А)-FRLS
ОМ	То же, в том числе для эксплуатации во влажном морском климате	от – 40 до + 45	ВБбШв, ВВГ, ВБШвнг(A)-LS, ВВГнг(A)-FRLSLT
В	Кабельная силовая продукция, которую можно прокладывать и использовать в любых климатических поясах	от – 60 до + 50	ВБбШв, КГ, ППГнг(A)-HF, ПВС, ВВГнг(А)-FRLS

Чтобы точно выбрать нужный силовой кабель с маркировкой 4 х 10, рекомендуется обязательно уделять повышенное внимание на приведённые выше дополнительные обозначения продукции, что свидетельствует о возможности прокладки и эксплуатации электроустановочного изделия в определённых климатических условиях.

В случае приобретения кабеля, не подходящего под температурно-влажностные параметры местности, может наступить его быстрый физический износ, разрушение оболочки или короткое замыкание.

Категории размещения

В соответствии с международными стандартами, кабельная продукция, маркированная 4 х 10, представленная в рейтинге, используется для следующих категорий размещения, согласно классификации, указанной в таблице:

Маркировка категории допустимого размещения кабеля	Расшифровка маркировки	Какие марки кабели из рейтинга подходят
1	Размещение на уличных пространствах, с прокладкой на открытом воздухе, в любых климатических условиях	ВБбШв, КГВВнг(A)-LS, КГтп-ХЛ, КГ, ПВС
2	То же, что и 1-я категория, но не допускается возможность использования кабельной продукции под прямыми солнечными ультрафиолетовыми лучами и сильными атмосферными осадками	ВБбШв, КГВВнг(A)-LS, КГтп-ХЛ, КГ, ПВС, ВБШвнг(A)-LS, ВВГнг(A)-FRLSLT
3	Возможна прокладка в холодных закрытых помещениях, внутри которых не предусматривается принудительная регулировка температурных, влажностных или других климатических режимов	ПВС, ВБбШв, КГВВнг(A)-LS, ВВГнг(А)-FRLS, КГтп-ХЛ, ППГнг(A)-HF
4	В закрытых эксплуатируемых пространствах, которые оснащаются системами обогрева и приточно-вытяжной вентиляцией	ВБбШв, ВВГ, ВВГнг(А)-FRLS, ВВГнг(A)-FRLSLT, ППГнг(A)-HF
5	В закрытых эксплуатируемых пространствах с повышенной влажностью, но без возможности принудительного изменения температурных параметров.	КГВВнг(A)-LS, ВБШвнг(A)-LS, ВВГнг(А)-FRLS, ПВС, ППГнг(A)-HF, КГ

Указанная маркировка по категории размещения всегда отображается в паспорте качества к любым электротехническим изделиям, в виде порядкового номера класса, либо расшифровывается словами, где конкретно допускается прокладка и эксплуатация данных силовых электротехнических изделий.

Прочие особенности

Помимо приведённых выше показателей и категорий для медных кабелей с маркировкой 4 х 10, данная продукция также классифицируется по другим, не менее важным техническим характеристикам.

С этими параметрами можно подробно ознакомиться в следующей таблице, в которой они собраны для каждой модификации медных кабелей из рейтинга ТОП-10 наиболее востребованных изделий:

Маркировка кабеля 4 х 10 с медным сердечником	Температуры эксплуатации, оС	Температуры монтажа, оС	Минимально допустимый радиус изгиба, мм	Растягивающие усилие, Н/мм2	Распространение горения	Температура при токах КЗ / условие не возгорания
ВБбШв	от — 50 до +50	от — 15 до +25	не менее 200 – 210	13,0 -14,0	нет (одиночная прокладка)	более 160 оС / 320 оС
ВВГ	от – 50 до +50	от — 15 до +25	не менее 160 – 170	14,5 -15,5	нет (одиночная прокладка)	более 150 оС / 300 оС
КГВВнг(A)-LS	от — 40 до +50	от — 20 до +30	не менее 125 – 135	15,5 -17,0	нет (в том числе в пучке)	более 150 оС / 350 оС
ВБШвнг(A)-LS	от — 50 до +50	от — 25 до +30	не менее 200 – 205	14,0 -14,5	нет (в том числе в пучке)	более 250 оС / 350 оС
ВВГнг(А)-FRLS	от — 50 до +50	от — 20 до +25	не менее 190 – 200	14,5 -15,5	нет (в том числе в пучке)	более 250 оС / 350 оС
ВВГнг(A)-FRLSLT	от — 50 до +50	от — 20 до +30	не менее 210 – 215	14,5 -15,5	нет (в том числе в пучке)	более 250 оС / 350 оС
КГтп-ХЛ	от — 70 до +45	от -30 до +30	не менее 130 – 135	13,5 -15,0	нет (в том числе в пучке)	более 190 оС / 350 оС
ПВС	от — 45 до +50	от — 10 до +25	не менее 170 – 180	14,0 -15,5	нет (в том числе в пучке)	более 180 оС / 360 оС
ППГнг(A)-HF	от — 50 до +50	от — 15 до +25	не менее 160 – 170	14,5 -15,5	нет (одиночная прокладка)	более 170 оС / 350 оС
КГ	от — 40 до +50	от — 40 до +40	не менее 120 – 130	13,5 -14,5	нет (одиночная прокладка)	более 140 оС / 350 оС

Рассмотренные выше технические параметры кабельной продукции, маркированной индексами 4 х 10, отвечают требованиям действующих ГОСТ. Данные характеристики, как правило, не печатаются на внешней оболочке кабеля, но всегда указываются в паспорте качества к официально зарегистрированной серийной продукции.

Если потребителю нужно приобрести медный кабель 4 х 10, рекомендуется заранее поинтересоваться у продавца в торговой точке наличием сертификата качества, что полностью подтверждает соответствие продукции предъявляемым к ней нормативным требованиям.

Предельная температура нагрева

Все медные силовые кабели с маркировкой количества жил и площади их поперечного сечения 4 х 10, которые подробно перечислены в рейтинге ТОП-10 наиболее востребованных электротехнических изделий, могут подвергаться разной температуре нагрева, в соответствии с допустимыми граничными параметрами по ГОСТ.

Допустимые температуры нагрева данной электротехнической продукции можно увидеть в приведённой ниже таблице:

Маркировка кабеля 4 х 6 с медным сердечником	Длительная допустимая температура, при которой свойства кабелей сохраняются в полном объёме, оС	Максимально допустимая температура сердечника при перегрузке силовой линии, оС
ВБбШв	65 – 70	85 – 90
ВВГ	65 – 70	85 – 90
КГВВнг(A)-LS	70 – 75	85 – 90
ВБШвнг(A)-LS	65 – 70	85 – 90
ВВГнг(А)-FRLS	65 – 70	90 – 95
ВВГнг(A)-FRLSLT	65 – 70	80 – 85
КГтп-ХЛ	65 – 70	80 – 85
ПВС	60 – 65	80 – 85
ППГнг(A)-HF	75 – 80	90 – 95
КГ	75 – 80	90 – 95

Следует учесть, что приведённые выше ГОСТовские параметры по факту являются заниженными, так как эти показатели подразумевают коэффициент запаса, что существенно снижает риск наступления аварийной ситуации.

В случае, если пользователь обнаруживает, что проводка на объекте начинает перегреваться по разным причинам, что ощущается через прикосновение к изоляции, следует незамедлительно заменить кабель или снизить нагрузку в силовой электрической сети, чтобы исключить риск оплавления и превышения граничных параметров, описанных выше.

Наружный диаметр

Согласно тексту нормативной документации, медный сердечник для силового электрокабеля 4 – 10 имеет площадь поперечного сечения 10 мм², что говорит о неизменном диаметре литой или составной токопроводящей жилы.

Однако, каждый тип электроустановочного изделия имеет определённый слой изоляции из диэлектрических материалов, заполнение из резины или ПВХ, броню из оцинкованной стали, что сказывается на суммарном диаметре медного кабеля.

Далее приводятся значения номинальных диаметров для каждого из кабелей, представленных в рейтингах с маркировкой 4 х 10:

1. ВБбШв – 20.1 мм.
2. ВВГ – 16.7 мм.
3. КГВВнг(A)-LS – 20,0 мм.
4. ВБШвнг(A)-LS – 20.1 мм.
5. ВВГнг(А)-FRLS – 22.1 мм.
6. ВВГнг(A)-FRLSLT – 21.0 мм.
7. КГтп-ХЛ – 23.2 мм.
8. ПВС – 18.6 мм.
9. ППГнг(A)-HF – 17.2 мм.
10. КГ – 23.6 мм.

Когда мастер точно понимает, какой именно наружный диаметр имеет сливовой кабель 4 х 10 в полимерной изоляции, появляется возможность точно рассчитать глубину штрабы в капитальной несущей или ограждающей конструкции, а также какой именно радиус изгиба токопроводящей жилы можно задать при прокладке электроустановочного изделия, чтобы обеспечить его нормальную работоспособность без риска образования трещин на медном сердечнике или ПВХ изоляции.

Код ОКП

Каждый продукт, который официально поставляется на российский рынок, имеет уникальную маркировку в соответствии с классификацией по ОКП. Силовые кабели не являются исключениями, и, при получении сертификата, они должны быть промаркированы в соответствии с ГОСТ.

Согласно данным требованиям, далее приводится подробная информация по классификации всех товаров из рейтинга, в соответствии с базами данных ОКП, что позволяет быстро идентифицировать товар:

1. ВБбШв – 35 3771 1100.
2. ВВГ – 35 3371 3100.
3. КГВВнг(A)-LS – 35 6129 1300.
4. ВБШвнг(A)-LS – 35 3371 3200.
5. ВВГнг(А)-FRLS – 35 2122 1100.
6. ВВГнг(A)-FRLSLT – 35 2100 1300.
7. КГтп-ХЛ – 35 4000 1700.
8. ПВС – 35 3371 1900.
9. ППГнг(A)-HF – 272687-111.
10. КГ – 35 4441.

Полная кодировка по ОКП, представленная выше, указывается в паспорте качества к любому товару рассматриваемой категории. Это существенно упрощает производителю реализацию формальных процедур при проведении обязательного официального регламентного декларирования и сертификации своей продукции.

Если силовые кабели 4 х 10 имеют сертификаты государственного образца, это означает, что они могут без ограничения реализовываться через сеть торговых точек, среди потребителей, что также позволяет сгенерировать штрихкод и зарегистрировать кабельную продукцию на любом маркетплейсе.

Класс пожарной безопасности

Все силовые кабели, которые прокладываются в помещениях или по улице в зданиях различного функционального назначения, относятся к различным категориям по обеспечению пожарной безопасности зданий, обозначаются аббревиатурой, означающей классы защиты электротехнической продукции от возгорания, выделения дыма или токсинов.

Далее приводится классификация кабельной продукции, представленной в рейтинге ТОП-10, которая маркируется 4 х 10:

1. ВБбШв, ВВГ, ВВГнг(А)-FRLS, ВВГнг(A)-FRLSLT, ПВС, КГ – O1.8.2.5.4.
2. КГВВнг(A)-LS, ВБШвнг(A)-LS, КГтп-ХЛ, ППГнг(A)-HF – П1б.8.2.5.4.

Проектировщики разделов ЭОМ и ЭС уделяют повышенное внимание маркировке кабельной продукции при разработке чертежей, принципиальных схем и спецификаций. Это связано с тем, что, при правильном выборе нужной токопроводящей жилы обеспечивается безопасность при эксплуатации объекта недвижимости, а также возможность сдачи его надзорным органам без замечаний.

Если кабель выбран инженером неверно, его эксплуатация может угрожать безопасности жильцов или других людей, эксплуатирующих общественное задние, а также проектировщик может столкнуться с проблемами при согласовании проекта в органах государственной экспертизы или при сдаче объекта.

Сроки службы

Все электротехнические изделия рассматриваемой категории рассчитаны на определённый срок бесперебойного использования.

Официально зарегистрированный на рынке производитель кабельной продукции обязан дать гарантию потребителям, что его кабельные изделия прослужат не менее срока, заявленного в нормативной документации, в соответствии с требованиями ГОСТ, приведёнными выше.

Далее описывается номинальный срок службы кабелей разных категорий из рейтинга ТОП-10 токопроводящих элементов:

1. ВБбШв, ВВГ, ВБШвнг(A)-LS, ВВГнг(А)-FRLS, ВВГнг(A)-FRLSLT, ППГнг(A)-HF – от 30 лет и более.
2. КГВВнг(A)-LS, КГтп-ХЛ, ПВС – от 15 лет и более.
3. КГ – от 4 или 15 лет и более, согласно способам прокладки продукции и особенностям её эксплуатации.

Следует учесть, что приведённые в классификации сроки бесперебойной эксплуатации кабельных изделий не относятся к гарантии производителя для обеспечения бесплатной замены или проведения капитального ремонта кабельной продукции, представленной в продаже.

Гарантия компании, производящей данные кабели, распространяется на всю номенклатуру товаров, действует на протяжении от 6 месяцев до 3 лет, в зависимости от категории ответственности электротехнических изделий и внутренней маркетинговой политики конкретного производителя.

Токовые нагрузки

Все силовые электрические кабели, оснащённые медными токопроводящими жилами, с маркировкой продукции 4 х 10, рассчитываются на определённые токовые нагрузки.

Данные показатели меняются, в зависимости от категории представленных электротехнических изделий, а также учитываются при возникновении короткого замыкания в цепи. Все показатели предельно допустимых токовых нагрузок при разных режимах работы указаны в следующей таблице:

Маркировка кабеля 4 х 10 с медным сердечником	Токовые нагрузки, при прокладке кабельной продукции в земле, А	Токовые нагрузки, при прокладке кабельной продукции по воздуху, А	Токовые нагрузки, при возникновении 1-секундного КЗ, А	Активное сопротивление жилы, Ом/км
ВБбШв	70 – 72	57 – 58	80 – 81	3,12 – 3,14
ВВГ	73 – 74	58 – 59	82 – 83	3,14 – 3,16
КГВВнг(A)-LS	72 – 74	50 – 52	78 – 82	3,20 – 3,22
ВБШвнг(A)-LS	72 – 74	59 – 61	80 – 83	3,20 – 3,22
ВВГнг(А)-FRLS	73 – 75	59 – 61	82 – 84	3,20 – 3,23
ВВГнг(A)-FRLSLT	75 – 77	60 – 62	84 – 85	3,20 – 3,33
КГтп-ХЛ	75 – 77	60 – 62	84 – 85	3,18 – 3,20
ПВС	76 – 78	51 – 53	83 – 84	3,20 – 3,22
ППГнг(A)-HF	72 – 75	51 – 53	81 – 81	3,18 – 3,20
КГ	77 – 79	54 – 56	86 – 85	3,18 – 3,20

Эти параметры требуют повышенного внимания при определении поперечного сечения токопроводящих жил на стадии проектирования разделов ЭОМ и ЭС для строящегося или отделываемого объекта недвижимости.

От корректно выбранных показателей во многом зависит надёжность инженерных коммуникаций, а также всех инженерных сетей, применение которых сказывается на безопасности пользователей при эксплуатации объекта недвижимости, а также влияют на его сдачу надзорным органам и инспектирующим инстанциям.

Максимальные мощности

Помимо предельных токовых нагрузок, все электротехнические изделия рассматриваемой категории – кабели с маркировкой 4 х 10 классифицируются по мощностям, что влияет на показатель электрической нагрузки, которая может пройти через токопроводящие жилы. В следующей таблице отображены показатели максимальной мощности для каждого типа кабеля из рейтинга ТОП-10:

Маркировка кабеля 4 х 6 с медным сердечником	Максим. мощность, при напряж. в сети 220В и прокладке кабеля в земле	Максим. мощн., при напр. в сети 220В и прокладке кабеля по воздуху	Максим. мощность, при напряжении в сети 380В и прокладке кабеля в земле	Максим. мощн., при напр. в сети 380В и прокладке кабеля по воздуху
ВБбШв	12,00	16,00	38,00	48,00
ВВГ	12,00	16,00	38,00	48,00
КГВВнг(A)-LS	12,00	16,00	38,00	48,00
ВБШвнг(A)-LS	12,00	16,00	38,00	48,00
ВВГнг(А)-FRLS	12,00	15,00	34,00	46,00
ВВГнг(A)-FRLSLT	12,00	16,00	38,00	48,00
КГтп-ХЛ	12,00	15,00	34,00	46,00
ПВС	12,00	14,00	32,00	44,00
ППГнг(A)-HF	12,00	15,00	34,00	46,00
КГ	12,00	15,00	34,00	46,00

При известных показателях проектировщик или собственник объекта недвижимости, вне зависимости от его функционального назначения, сможет произвести детальный расчёт потребляемой мощности на какую-то часть сооружения – блок, секцию или всё здание.

Это позволяет точно подобрать кабель, продолжить одну или несколько токопроводящих жил с разными количествами сердечников и площадями их поперечного сечения, а также равномерно отбалансировать нагрузки по линиям и обеспечить безопасную эксплуатацию силовой электрической кабельной сети.

Импортные аналоги

Любой силовой электрический кабель, который поступает в свободную продажу с официально зарегистрированного производственного предприятия, оснащается маркировкой. Данный индекс позволяет потребителю выбрать интересующие его характеристик продукции, описанные выше.

Большинство таких маркировок, перечисленных выше, соответствуют внутрироссийским стандартам и ГОСТ, но в продаже также встречается импортная продукция, которая маркируется по другим принципам. Далее представлен перечень возможных замен российских кабелей из рейтинга ТОП-10 изделий с маркировкой 4 х 10 на зарубежные аналоги:

1. ВБбШв – YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV
2. ВВГ – NYY-J, NYY-O 0,6/1 kV, CYKY-0.6/1 kV.
3. КГВВнг(A)-LS – H05VV-F, H05VV5-F.
4. ВБШвнг(A)-LS – YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV
5. ВВГнг(А)-FRLS – YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV
6. ВВГнг(A)-FRLSLT – YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV
7. КГтп-ХЛ – (N)YM(St), NYCY, NYCWY.
8. ПВС – H05VV-F, H05VV5-F.
9. ППГнг(A)-HF – Similar NYM-J, NYM-O
10. КГ – H05RR-F, H05VVH2-F.

Если потенциальный потребитель знает все сравнительные характеристики и маркировку зарубежных аналогов медных кабелей 4 х 10, он всегда сможет подобрать интересующий его товар не только из ассортимента отечественных заводов, но также от множества зарубежных поставщиков импортных товаров.

Это особенно актуально, если по каким-то причинам в торговой точке отсутствует продукция российских производителей, либо при оснащении инженерных объектов требуется соблюдение более строгих нормативов страны, из которой поступают инвестиции.

Сфера, правила и условия применения

Кабельная продукция с медным сердечником с маркировкой 4 х 10 широко распространена в разных отраслях промышленности, а также в быту. Данные электротехнические изделия, чаще всего, массово применяются на следующих объектах различного функционального назначения:

• Силовое электрическое оборудование с номинальным напряжением от 1000В до 3000В, рассчитанные на электроток промышленной частоты 50 Гц, если данные установки рассчитаны на подключение данного кабеля в соответствии с паспортами качества и требованиями нормативной документацией.
• Прокладка электрической кабельной линии между опорами в воздушном пространстве для обеспечения электроснабжения каких-либо объектов. Прокладка также может осуществляться под землёй – если кабель бронированный – без защитных сооружений, если обычный, с ПВХ оболочкой – в специальных футлярах.
• Прокладка электротехнических изделий с рассматриваемой маркировкой с медными сердечниками в специальных коммуникационных мостах, либо на промышленных предприятиях в высокопрочных лотках, а также по эстакадам с кронштейнами для крепления кабелей.
• Монтаж электрического освещения вдоль крупных шоссе, автострад и других транспортных объектов городского, районного, регионального или федерального значения.
• Производственные объекты, вне зависимости от их функционального назначения, при условии, что к ним предъявляются повышенные требования по обеспечению пожарной безопасности отдельных эксплуатируемых пространств в здании.
• Прокладка электрических силовых кабелей на объектах производственного назначения, в цехах или на складах заводов, технология изготовления продукции в которых напрямую связана с хранением взрывчатых или легковоспламеняющихся веществ.
• При необходимости установки и проведения пуско-наладки электроустановочных приборов, относящихся к самой высокой категории ответственности. Прокладка осуществляется в закрытых шахтах, кабельных лотках, либо по стенам открытым способом, если это удовлетворяет технологическим требованиям, а электротехническая продукция имеет индексы «нг» и «FR».
• Любые другие сферы применения данных кабелей, при условии, что их прокладка и эксплуатации не противоречит нормативным требованиям, указаниям рабочего проекта, а также правилам электрификации объектов различного функционального назначения.

Любой капитальный объект недвижимости имеет разные категории ответственности, а также относится к разным классам по обеспечению пожарной безопасности. Это означает, что к помещениям могут предъявляется различные строгие требования, в соответствии с нормативами, по обеспечению защиты от пожара, безопасности людей, организации незадымляемых зон на путях эвакуации.

Таким образом, чтобы удовлетворить данным требованиям, требуется тщательный подбор силовых кабелей, которые обеспечивают именно такую требуемую категорию ответственности – не горят при повышении температур или не выделяют токсинов при оплавлении изоляции. Удовлетворение данным требованиям очень важно при сдаче здания в эксплуатацию надзорным органам или заказчику.

Где применение запрещено и не рекомендуется?

В ряде случаев, прокладка и эксплуатация силовых электрокабелей с медными токопроводящими сердечниками с маркировкой 4 х 10 не рекомендуется или запрещается по любой из следующих причин:

• Если площадь поперечного сечения токопроводящих жил не удовлетворяет нормативным требованиям по его безопасной эксплуатации, либо не соответствует номинальной мощности электрооборудования.
• Если через данный кабель пропускается ток с недопустимым напряжением, частотой или силой.
• Если прокладка кабеля 4 х 10 приводит к его недогрузке, а также перерасходам заказчика из-за ненадобности и превышения расчётной площади поперечного сечения с площадью 10 мм².
• Если кабель сильно нагревается под воздействием повышенных электрических нагрузок, что часто приводит к размягчению или оплавлению полимерной изоляции, снижению эксплуатационных свойств изделий.
• Если механическая прочность изоляции кабельной продукции не удовлетворяет требованиям по обеспечению её безопасной эксплуатации в определённых условиях, при агрессивных внешних воздействиях.
• Если единая электрическая цепь состоит из алюминиевых и медных токопроводящих жил, которые стыкуются между собой через клеммы.
• Если кабель, который состоит из 4 медных сердечников, соединяется с 3 жильными электротехническими изделиями, либо с жилами с другой площадью поперечного сечения.
• В любых других ситуациях, если кабели с медными сердечниками 4 х 10 не соответствуют чертежам и спецификациям, либо принципиальной схеме рабочего проекта, а также не удовлетворяют требованиям нормативов, либо другим технологическим ограничениям, применяемым к конкретному объекту недвижимости.

Все перечисленные выше ограничения по прокладке и эксплуатации медных кабелей с маркировкой 4 х 10 отображены в действующих ГОСТ и других нормативных документах, учитываются в рабочих проектах разделов ЭОМ и ЭС для различных объектов недвижимости.

Соблюдение этих требований приводит не только к беспроблемной эксплуатации объекта, но и к его сдаче без замечаний по завершении монтажных и пусконаладочных работ.

Плюсы и минусы

Силовые электрокабели с медными сердечниками, отличающиеся техническими характеристиками, особенностями эксплуатации и другими особенностями, имеющие маркировку 4 х 10 пользуются повышенным спросом среди большинства потребителей при электрификации капитальных объектов недвижимости любой сложности и категории ответственности, так как они имеют следующие неоспоримые преимущества перед аналогичной продукцией:

• Минимальное сопротивление медных сердечников при прохождении через них электрического тока.
• Обеспечение самого высокого коэффициента полезного действия.
• Повышенная электрическая проводимость электрического тока через медные жилы.
• Пластичность меди приводит к повышенной гибкости кабеля, несмотря на большую площадь поперечного сечения его жил, что существенно облегчает монтаж в труднодоступных местах.
• Отсутствие преград для прокладки силового электрокабеля в условиях экстремально низких температур (согласно нормативной документации).
• Данные кабели могут эксплуатироваться в стандартных условиях до 30 лет, без необходимости их замены или проведения капитального ремонта проложенной силовой линии.
• Медь является таким металлом, который практически не подвергается коррозии даже под воздействием агрессивной окружающей среды, что допускает эксплуатацию кабеля в районах с морским климатом.
• Кабели 4 х 10 с медными токопроводящими жилами могут эксплуатироваться при температурах от -50 до + 50 ^оС.
• Большинство рассматриваемых электроустановочных изделий отличается повышенным классом защиты от возгорания при пожаре. В случае оплавления или горения, изоляционная оболочка не выделяет токсичных летучих компонентов.
• Широкий ассортимент товаров с различными характеристиками и свойствами в свободной продаже, что сказывается на возможности применения данных кабелей на объектах с различным функциональным назначением.
• Кабели могут монтироваться в земле или по воздуху, в футлярах или открытым способом.
• Каждый кабель оснащён нулевой медной жилой, которая гарантирует безопасность всему электроустановочному изделию, а также препятствует возникновению короткого замыкания на силовой линии, находящихся под высоким напряжением. Это приводит к сохранности силового электрооборудования.

В то же время, несмотря на перечисленные неоспоримые преимущества данных медных кабелей с сердечниками площадью 10 мм², с маркировкой 4 х 10, продукция также имеет ряд существенных недостатков, что часто приводит к необходимости замены кабелей на другие токопроводящие жилы с расширенными характеристиками или изменёнными площадями сечения, а именно:

• Данные кабели стоят на рынке дороже многих аналогов, особенно, если речь идёт об импортной продукции.
• Медь, как металл, подвержен окислению в агрессивных условиях окружающей среды. Это требует поддержания изоляции в надлежащем состоянии, исключения риска даже частичного оголения токопроводящего медного сердечника, так как это может привести к увеличению сопротивления на данном участке.
• Если кабельная продукция постоянно эксплуатируется в условиях повышенных нагрузок, существует риск перегрева медных сердечников. Это часто приводит к изменению кристаллической решётки металла, что способствует повышению хрупкости материала.
• Силовые медные кабели не рекомендуется стыковать на скрутках, так как это приведёт к росту сопротивления на стыках. Требуется обустройство специальных рукавов, шин и клемм, что нередко сказывается на трудозатратах при профессиональном монтаже кабелей.
• При организации монтажных и пусконаладочных работ, рекомендуется обращаться к профессионалам, что требует дополнительных затрат на электрификацию объекта. При выполнении работ своими руками, сеть может быть не принята в эксплуатацию балансодержателями.

Таким образом, перед тем, как пробрести и начать монтаж электрического медного кабеля 4 х 10, рекомендуется принять во внимание все перечисленные выше преимущества и недостатки, а также разработать полный проект на основании действующих нормативов.

Это позволит сделать правильный выбор кабеля, смонтировать его без нарушения и сдать в эксплуатацию полностью электрифицированный объект недвижимости заказчику, либо технической инспекции.

Примеры производителей и средние цены за метр

Кабельная продукция с медными токопроводящими жилами с маркировкой 4 х 10 поставляется на отечественный потребительский рынок от десятка различных производителей.

Наиболее известные заводы, которые выпускают только высококачественные сертифицированные товары, перечисляются далее, с указанием средних розничных цен на рассматриваемые кабели 4 х 10:

• ООО «Томсккабель», г. Томск, от 700 – 750 руб. за 1 м. п.
• АО «Росскат», г. Самара, от 800 – 850 руб. за 1 м. п.
• АО «Электрокабель «Кольчугинский завод», г. Кольчугино, Владимирская область, от 750 – 800 руб. за 1 м. п.
• ООО «Камский Кабель», г. Пермь, от 720 – 770 руб. за 1 м. п.
• ООО «Можайский кабель», г. Можайск, Московская область, от 850 – 1050 руб. за 1 м. п.
• АО «Завод Чувашкабель», г. Чебоксары, от 900 – 950 руб. за 1 м. п.
• АО «Марпосадкабель», г. Мариинский Посад, р. Чувашия, от 900 – 1200 руб. за 1 м. п.
• ООО «Калужский кабельный завод», г. Калуга, от 1000 – 1250 руб. за 1 м. п.
• ООО «Кабельный Завод «Алюр», г. Великие Луки, Псковская область, от 1050 – 1250 руб. за 1 м. п.
• ООО «ВИМ-Кабель», п. г. т. Балакирево, Московская область, от 780 – 920 руб. за 1 м. п.

Перед выбором и покупкой кабельной продукции с рассматриваемой маркировкой от конкретного производителя, рекомендуется обязательно посетить официальный сайт данного завода. Это позволит изучить подробную карту торговых точек в любом из регионов нашей страны, которые имеют статус авторизованных дилеров конкретного бренда.

Таким образом, покупатель сможет приобрести оригинальные товары высокого качества, что полностью исключает риск выбора и покупки поддельных электроустановочных изделий, а также необоснованные цены.

Заключение

Кабели с маркировкой 4 х 10 из меди являются одними из наиболее востребованных электроустановочных товаров на российском рынке. Они широко используются для электрификации капитальных объектов недвижимости различного функционального назначения.

Рассматриваемая продукция состоит из 4 медных сердечников, которые могут быть либо едиными, либо состоять из множества тонких проволок для повышения гибкости. Площадь поперечного сечения токопроводящей жилы составляет 10 мм². Выше можно увидеть детальную классификацию данных электротехнических изделий по различным критериям.

Выше представлен подробный рейтинг из ТОП-10 силовых кабелей 4 х 10 с медными жилами, а также технические характеристики данной продукции, расшифровка маркировки, описание основных свойств, мест допустимого применения и ограничений.

Это позволит потребителю выбрать и купить такой силовой электрокабель, который после прокладки обеспечит безопасную эксплуатацию любого объекта недвижимости, при условии соблюдения требований нормативной документации и выполнения чертежей рабочего проекта.

Выше также можно ознакомиться с базовыми достоинствами и недостатками этих кабелей 4 х 10, состоящих из 4 медных токопроводящих жил, с перечнем зарубежных аналогов отечественной продукции, а также со списком наиболее популярных производителей данной продукции с указанием средних розничных цен на конкретные электротехнические изделия.
