Кабель медный 4х25 медный: цена, виды, конструкция, сфера применения, обзор производителей

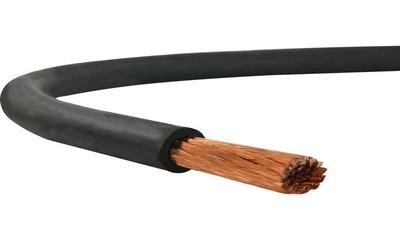

фото 66036_15 Все сферы жизнедеятельности человека связаны с электричеством. Электроснабжение обеспечивается с помощью проводов и не знает разделений по статусу потребителя, только по мощностям подключенного к электропитанию оборудования, приборов.

Медные кабели 4х25 активно используются в строительстве, промышленности.

Если сечение проводника соответствует допустимым токовым нагрузкам, сколько тока может пропустить через себя медный провод без негативных последствий, перегрева и коротких замыканий при скачках напряжения в сети.

Что означает маркировка?

Электропроводка к жилым домам и производственным объектам процедура полезная, но опасная. Чтобы подсоединить систему электроснабжения и распределить равномерную подачу тока ко всем потребителям нужно знать параметры провода. Если перегрузить токопроводящие жилы произойдет короткое замыкание в цепи.

Слишком толстый кабель дорогое удовольствие, а затраты бесполезные, достаточно правильно вычислить сечение, суммарные нагрузки и проводка с нужными характеристиками кабеля будет рациональной, практичной, продуктивной.

Существует международный и внутрироссийский стандарт, который регулирует правила маркировки кабельной продукции. Производитель на обшивке проводов ставит знаки, а в сопроводительных документах кроме марки полные технические характеристики конкретного продукта.

Специалист с первого взгляда на маркировку определит:

количество проводников в кабеле, из какого материала изготовлены жилы, площадь сечения проволоки;
наличие изоляционного слоя и сырье, использованное в производстве;
в какую оболочку внедрен сердечник изделия.

Пример расшифровки:
фото 66036_16
Провод и кабель хоть и выполняют одну функцию, так как являются проводниками тока, отличаются между собой. По профессиональной терминологии жила, это токопроводящая проволока. Конструкция провода состоит из одной или нескольких жил с верхней изоляцией и оплеткой.

У кабеля внутри оболочки находится скрутка из проволоки, каждая с изоляцией, промежутки между ними заполнены специальным веществом, установлен экран, внедрены различные прослойки, пленки и весь «пирог» заключен в оболочку.

Внутреннее содержание из различных элементов зависит от определенной марки изделия. Кабель выпускают одно и многожильным, сложность конструкции создают для увеличения пропускной мощности, защиты проводов от влияний температуры, скачков напряжения.

Внешний и внутренний материал для обмотки, изоляций делают негорючим, стойким к различным факторам влияния. Чтобы электромонтажнику легче было разобраться существует общепринятая маркировка, которую наносят на внешнюю оболочку, где указывают ключевые параметры:

количество жил;
площадь сечения проводников;
материал провода, изоляции, оболочки.

Даже этих данных недостаточно для безопасного использования кабельной линии. При обслуживании системы электрик не сможет определиться с назначением линии, конкретным участком электропроводки. Для более развернутой информации кабель производят с дополнительной аббревиатурой, где сведения раскрывают:

марку кабеля;
назначение изделия;
объекты электроснабжения.

Сведения подбираются по диаметрам проводов, характеристикам, изоляционным материалам. Буквами в маркировке обозначают, из какого металла изготовлены жилы. Если присутствует «А» проводник алюминиевый, отсутствие в маркировке этой буквы говорит о медной проволоке.

В буквенной маркировке указывают:

характеристику кабеля по изоляции;
экранизации;
оголенности;
негорючести.

Цифрами отражают сечение провода, уровень предельного напряжения, длину проводника, сколько скрученных проволок.

Если стоит 4х25 первая цифра раскрывает количество жил, вторая цифровая комплектация показывает их сечение, через которые допускается по нормам электротехники пропускать ток с максимальным напряжением.

Цветную маркировку применяют, чтобы мастер при прокладке линии сразу определял, как соединять провода, особо выделяют заземление.

Характерные особенности

На каждый вид производства, размерные параметры, безопасность использования внутренних компонентов существует ГОСТ:

31996-2012 – общий проработанный стандарт, который является регулятором производства жил в кабельной продукции, размерам проводников, толщине изоляции, применимости использованных материалов;
22483-2012 – регламентирует изготовление токопроводящих жил для кабелей и проводов;
23286-78 – по-прежнему распространяет свое действие на изготовление параметров изоляции и оболочек кабельной продукции;
7006-76 – регулирует обеспечение проводников тока защитными покровами;
31565-2012 – установил требования к пожарной безопасности;
15150-69 – действует для определения климатических зон, где можно использовать кабель.

На производителя ложится обязанность выпускать кабельную продукцию по государственным стандартам, специалисты электрики выбирают тот продукт, который не нанесет вреда окружающей среде, где технические характеристики соответствуют нагрузкам кабельной линии.

На рынке существует масса различной кабельной продукции, каждый вид предназначен для определенного использования.

ПВГ

Разновидность продукции данной марки принадлежит к разряду силовых кабелей. Отсутствие в аббревиатуре «А» означает, внутри заложена медная проволока. Расшифровка ПВГ 4х25:

П – полиэтиленовая изоляция;
В – ПВХ пластикат использован на изготовление оболочки;
Г – «голый провод» или отсутствует на проволоке защитный покров;
4– количество медных жил;
25 – сечение провода в мм².

фото 66036_9
Маркировка раскрывает особенности однопроволочной конструкции изделия:

наличие 4-х медных проводников сечением 25 мм²;
круглых проволок по минимальному числу внедряют – 6шт;
максимальный диаметр жил 6.5 мм;
изолируют проводник полиэтиленом;
заполняют места между изолированным проводником ПВХ пластикатом;
внутри оболочка изготовлена из поливинилхлорида толщиной от 0.5 мм до 1мм;
наружную оболочку из винилового пластиката делают толщиной в пределах 1.5-1.9 мм.

Медный кабель 4х25 марки ПВГ предназначен передавать и распределять энергию в электротехническом оборудовании, использовать в электросетях с переменным напряжением, возможна одиночная прокладка в кабельных шахтах, электроснабжение производственных сооружений.

ВВГ

Силовой кабель предназначен передавать и распределять электроэнергию между стационарными электротехническими установками, эксплуатировать в кабельных системах и электросетях. Аббревиатура ВВГ 4х25 расшифровывается:

кабель содержит 4 медных токопроводящих жилы сечением 25 мм²;
изолированы жилы виниловым пластикатом, о чем указывает первая заглавная буква «В»;
вторая «В», отражает наличие поливинилхлоридной оболочки;
«Г» говорит, что защитный покров отсутствует.

фото 66036_1
Производителем заложена конструкция кабеля, основные элементы, использованные при изготовлении:

скрутки из медных токопроводящих жил с минимальным числом проволок 6шт, диаметр каждой жилы до 6.5 мм;
изоляции толщиной до 1.2 мм из ПВХ пластиката;
заполнение внутренних и наружных промежутков между изолированными проводниками виниловым пластикатом;
внутренней оболочки толщиной до 1мм и наружной оплетки размером до 1.7мм.

ВВГ в разных типоразмерах самый востребованный проводник тока.

КГВВ

Марка кабеля КГВВ обладает скрученными в сердечник жилами, используют проводник в силовых электросетях, прокладывают в кабельных системах, применяют в подвижном или неподвижном подключении к электроснабжению приборов, аппаратов, стационарных установок. Аббревиатура КГВВ 4х25 буквенно-цифровая расшифровывается в виде:

кабеля контрольного — «К»;
гибкого — «Г»;
с 4 жилами сечением 25мм², изолированными виниловым пластикатом — «В»;
оболочка из поливинилхлорида — «В».

фото 66036_2
Конструктивное состояние изделия:

токопроводящие жилы в количестве 4 штук изготовлены из медной проволоки;
виниловая изоляция толщиной 0.8 мм;
сердечник проводника предоставлен в виде скрутки проводов;
оболочка их винилового пластиката толщиной до 2.1 мм.

КГ

Кабельная продукция типа КГ предназначена для передачи тока в переносные и передвижные устройства, подключения объектов электросетей к энергоснабжению. В расшифровке аббревиатура КГ 4х25 выглядит с максимальной скромностью:

К – означает кабельное изделие;
Г – гибкость проводника;
4 – содержание четырехжильное;
25 –площадь сечения силового провода.

фото 66036_3
Производитель обеспечивает свое изделие конструктивным исполнением:

четырьмя медными многопроволочными токопроводящими жилами, площадь поперечного сечения которых 25мм²;
диаметр проволок от 0.41 до 7.8 мм;
первой синтетической пленкой;
резиновой изоляцией с толщиной 1.1-1.4 мм;
вторым слоем синтетики;
внешней оболочкой.

КГ не предназначен для использования в подъемно-транспортных устройствах.

КГтп-ХЛ

Кабель с медными токопроводящими жилами используют в работе с сетями с переменным током при напряжении до 0.6 кВ и постоянным током под напряжением 1кВ. Электропроводка предназначена для холодных климатических зон, при подключении питания к нестационарным установкам.

Марка кабельной продукции КГтп-ХЛ 4х25 принадлежит к силовому электротехническому проводнику электроэнергии. Модель отличается термоэластопластовой оболочкой, стойкой перед низкими температурами. Маркировка раскрывает сведения о типе проводника, где:

К – кабельное изделие;
Г – гибкое и не бронированное;
тп – вид термоэластопластовой изоляции;
ХЛ – холодное и стойкое исполнение.

фото 66036_4
Конструкция состоит из:

4-х медных жил сечением 25 мм² и диаметром проволоки 0.41 мм;
прослойки из синтетической пленки;
изоляционного материала;
второго слоя синтетики;
термоэластопластиковой оболочки;
добавок, которые обеспечивают холодостойкость.

Цветная маркировка используется с числом жил от 2 до 5, цифры параметров должны быть стойкими и различимыми.

ПвБбШв

Силовой кабель с 4-мя медными жилами сечением 25 мм²применяют в качестве проводника электроэнергии, прокладывают по трассам электросетей, выполняют монтаж в кабельных сооружениях. Расшифровка аббревиатуры ПвБбШв 4х25:

Пв – использован сшитый полиэтилен в качестве изоляции;
Б – наличие брони из стальной оцинкованной фольги;
б – под броней отсутствует подушка;
Шв – все элементы помещены в защитный шланг из выпрессованного ПВХ;
4 – количество медных жил, 25 – сечение проводников в мм².

фото 66036_10
Среди модификаций кабеля существуют кабель с индексом «ХЛ», который подтверждает холодное исполнение. При наличии приставки «Т» в названии, изделие изготовлено в тропическом исполнении, стойкое перед плесневыми грибками. Конструкция состоит из элементов:

четырех медных жил, в состав которых входят проволоки, которые образуют диаметр 6.5 мм;
изоляции;
добавок для заполнения промежутков; внутренней оболочки толщиной 1мм;
брони из лент толщиной – 0.3мм;
защитного шланга из винилового пластиката, толщина оболочки от 1.6до 2 мм.

Кабель обладает повышенной стойкостью к механическим воздействиям.

ВБбШв

В кабельном справочнике четырехжильная модель с сечением 25 мм². Марка ВБбШв принадлежит к силовому бронированному кабелю. Расшифровка маркировки:

жилы медные, так как отсутствует «А», в количестве 4-х штук;
«В» показывает, что проводник изолирован ПВХ пластикатом;
«Б» – броня ленточная оцинкованная;
б – защитная подушка отсутствует;
Шв – в качестве оболочки использован выпрессованный виниловый шланг.

фото 66036_5
Число «25» свидетельствует о площади поперечного сечения жил.

В конструкцию изделия входит:

4 медные токопроводящие жилы;
проводник состоит из круглых 6-ти проволок;
диаметр скрутки 6.5 мм;
изолированы жилы ПВХ пластикатом толщиной 1.2мм;
промежутки между проводами заполнены смесью из пластиката;
внутренняя 1мм оболочка из поливинилхлорида;
стальная оцинкованная броня в виде ленты размером 0.3мм;
виниловый шланг по толщине =2мм.

Через проводник пропускают ток, подключают к электроснабжению электротехническое оборудование. Кабель прокладывают в линиях электросетей, кабельных сооружениях.

ВБВ

Кабельная продукция предназначена для подсоединения к электричеству оборудования, прокладывают проводник в грунте в коробах и на открытых стеллажах при прокладке в группе. При расшифровке ВБВ 4х25 узнают информацию:

В – оболочка из винилового пластиката;
Б – бронь из оцинкованной ленты;
В – изолирован проводник поливинилхлоридным пластикатом;
4 – количество медных токопроводящих жил;
25 – сечение проводника в мм².

фото 66036_6
В конструкцию входят элементы:

поверхностная оболочка или бесшовный шланг 1.5-2 мм толщиной, устойчив перед поверхностными нагрузками, трениям, влагостойкий, на поверхность наносится маркировка;
внутренняя оплетка из винилового пластиката;
бронь состоит из оцинкованной ленты по толщине 1.2 мм и ширине 4.5 см, ленту обертывают, она снижает растяжение от нагрузок, распределяет поверхностное и боковое давление;
виниловый слой из ленты по толщине 0.4 мм, компенсирует трение брони о заполнитель;
в качестве заполнения промежутков используют резиновую, монолитную, круглую форму, которая предохраняет жилы от компенсационного давления;
5 проводников в кабеле изолированы ПВХ пластикатом, слой равен 1мм.

Эксплуатация кабеля в электросетях осуществляется с обязательным заземлением или изолированной нейтралью.

ВБбШвнг-LS

Силовой бронированный кабель прокладывают в кабельных каналах, используют для подсоединений объектов к электроснабжению. Расшифровка марки ВБбШвнг-LS 4х25:

В – наличие ПВХ изоляции;
Б – установлена стальная оцинкованная лента в качестве брони;
б – нет защитной подушки;
Шв – конструкция заключена в шланг из выпрессованного ПВХ;
нг — не горит;
(А) – пожаробезопасность высшего уровня;
LS – не дымит и не выделяет газов.

фото 66036_11
Кабель четырехжильный, сечение проводников 25 мм².

Конструкция однопроволочная:

4 медные жилы скручены из 6 проволок, образуют диаметр 6.5мм;
при изготовлении изоляционного слоя из ПВХ пластиката, добавлены вещества, которые понижают способность к поддержанию горения;
между промежутками заполнена смесь
слой внутренней оболочки= 1мм;
оцинкованная лента для брони толщиной 0.3 мм;
шланг тоже изготовлен из материала с пониженной пожарной опасностью, оболочка обладает номинальной толщиной 2мм.

Кабель прокладывают в линиях, учитывая объем нагрузок всех источников питания.

ВБВнг-FRLS

Через кабель передают и распределяют электроэнергию по стационарным электроустановкам, используют в промышленности, обеспечивают электроснабжение в атомных станциях. Расшифровка аббревиатуры ВБВнг-FRLS 4х25:

В – жилы в количестве 4-х штук изолированы ПВХ пластикатом;
Б – наличие брони;
В – виниловая оболочка;
нг (А) – горение не распространяется;
FRLS – огнестойкость всех элементов с низким уровнем выделения газа и дыма;
4 – количество токопроводящих проводников;
25 сечение жил в мм².

фото 66036_8
Конструкция кабельного изделия:

токопроводящие жилы скручены из медной проволоки;
проводники изолированы ПВХ пластикатом;
барьер изготовлен из ленты с содержанием слюды;
броня состоит из оцинкованного слоя фольги;
конструкция помещена в оболочку из ПВХ пластиката.

Все элементы принадлежат к категории пониженной пожароопасности.

Технические характеристики

Производитель на каждый кабельный продукт указывает основные характеристики, по которым специалисту понятней, где можно его использовать в определенных климатических условиях. По данным из таблицы можно сравнить основные параметры кабельной продукции.

Характерный параметр	ВВГ 4х25	ВБбШв 4х25	ПВГ 4х25
Климатическая зона	УХЛ	УХЛ	Т, УХЛ
Размещение проводки	1.3.5.	1-5	1-5
Диапазон температур для эксплуатации	-40⁰С–+50⁰С	-50⁰С–+50⁰С	-45⁰С–+50⁰С
При какой температуре возможен монтаж	-14⁰С	-16⁰С	-15⁰С
Изгиб в радиусе	145мм	271мм	223мм
Усилие с растяжением	50Н/мм²	49Н/мм²	50Н/мм²
Уровень распространения горения	Не поддерживает, не распространяет горение кабельная продукция с отметкой «нг»	––––––––	––––––––––––
Температура при токах КЗ	+140⁰С – +220⁰С	+150⁰–+230⁰	+135⁰–+ 220⁰С
Предельный нагрев	+170⁰С	+160⁰С	+150⁰С
Наружный диаметр	16мм	27.1мм	21мм
ОКП	3533714	3533713100	3544410100
Пожарная безопасность	01.8.2.5.4	01.8.2.5.4	02.8.2.5.4
Срок службы	До 25 лет	30 лет	20 лет
Токовая нагрузка
Прокладка в грунте	47А	123А	58А
На воздухе	36А	104 А	46А
Секундное КЗ	0.4А	0.18*К	0.52А
Активное сопротивление провода	11Мом/км	0.74 Ом/км	50Мом/км
Максимальные мощности
220В
проводка в грунте	14кВт	15кВт	15.7кВт
В воздухе	11кВт	23кВт	13.5кВт
380В
Монтаж грунтовый	31кВт	32кВт	38кВт
воздушный	24кВт	28кВт	25кВт

Импортные аналоги

Торговая марка российского кабеля	Импортный бренд
ВВГ	NYY-J, NYY-O 0,6/1 kV CYKY — 0.6/1 kV
ПвБбШв	Cu / XLPE/PVC/ STA/ PVC 0.6/ 1 kV Cu / XLPE / LSON / STA / LSON 0.6/1 kV
КГВВ	Similar NYM-J, NYM-O
ВБбШв	YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV

Аналогом ВВГ кабеля служит немецкий бренд NYM, его производят по европейским стандартам некоторые российские фирмы. Используют для подключения к электроснабжению промышленных и бытовых учреждений.

Сфера, правила и условия применения

В зависимости от марки силового медного кабеля и дополнительных функций электромонтаж имеет широкую сферу применения. Допустим, кабель ВВГнг(А) 4х25 используют:

при создании подземных электропроводок;
для подключения силовых трехфазных устройств, оборудования;
для подпитки бытовых и промышленных объектов;
прокладывают к электрическим щиткам;
при обеспечении электроснабжения на опасных производствах.

ВВГ кабель без дополнительных индексов в маркировке укладывают в кабель каналы, лотки, стальные или пластиковые трубы. Монтаж возможен внутри пустотелых строительных конструкций, одинарно или пучком. Если низкая температура кабель прогревают при комнатной температуре.

Запреты на использование

При эксплуатации запрещено электротехническими правилами и нормами перегружать линию мощными приборами. Для этого производитель указывает в технических характеристиках, на какие нагрузки рассчитан медный проводник.

При возникновении коротких замыканий, возгораний, дом или квартиру отключают от электроснабжения, если пробки не сработали, вызывают экстренную службу электриков. Не допускаются перегрузки электропроводки и кабельных линий, срок службы которых истек.

В туннелях, коллекторах, каналах и прочих кабельных сооружениях нельзя допускать загрязнений или хранение посторонних предметов.

Монтаж частной электропроводки следует доверять специалистам для исключения неправильных подключений или приведения всей системы к пожароопасному состоянию из-за обрывов, неисправности обмотки, изоляции. Перед проведением электромонтажных работ объект отключают от электропитания.

Нельзя допустить в электропроводке любого объекта:

выбор марки кабеля, не соответствующий по характеристикам и предполагаемым нагрузкам;
делать электромонтаж системы с заниженным сечением жил;
проводить соединения с отсутствием доступа к подобным местам;
нарушать непрерывность проводников.

Не допускается электромонтажными нормами выполнять некачественное соединение проводов, оставлять участки без надежной изоляции.

Плюсы и минусы

Кабель с медными токопроводящими жилами обладает положительными свойствами:

высокими эксплуатационными и качественными свойствами;
стойкостью перед многократными сгибаниями, что увеличивает работоспособность кабельных линий, ремонтопригодность;
пластичность позволяет подключать разное оборудование;
надежность и прочность контактных соединений, продлевает срок службы;
устойчивость перед коррозийными разрушениями, сохраняет в исправном состоянии проводку.

Минусы:

высокая цена медных кабельных изделий;
большой вес заставляет увеличивать опорные конструкции для воздушной проводки;
несовместимость с изменениями, нестабильностью напряжения в сети.

Примеры от ведущих производителей

Севкабель

Специализируется на производстве кабельной продукции. Компания основана в 1879 году и за время политических пертурбаций не сменила направления, осталась на плаву, продолжает свое развитие, обеспечивает энергетическими материалами страну. В настоящее время:

выпуск продукции достиг серьезных масштабов;
расширяется ассортимент;
используются инновационные технологии;
цеха оснащены современным оборудованием.

ВВГ-Пнг(А)-LS 100 м

Коротко о товаре:

производитель – Севкабель
количество медных жил –4;
сечение – 25мм²;
материал проводника – медь;
оболочка – поливинилхлоридный пластикат;
изоляция – ПВХ;
нагрузка – 4.2 кВт;
радиус изгиба – 100мм;
диапазон эксплуатационных температур – -50⁰С–+50⁰С;
вид кабеля – силовой;
маркировка – ВВГ-Пнг(А)-LS;
применение – обеспечение энергоснабжения с внутренней и наружной проводкой.

фото 66036_12

Цена 9290 руб.

Камкабель

Благодаря стабильному развитию обеспечивает промышленные, строительные предприятия, дома и многоквартирные здания высококачественной кабельной продукцией. Предприятие регулярно:

расширяет ассортимент проводников энергии;
выпускает изделия в соответствии с международными и отечественными стандартами.

NUM-J (NYM) 10 м

Кабель предназначен для эксплуатации и жилых, производственных помещениях. Применяется в электропроводке кабельных линий. Монтаж рекомендуется проводить в трубах и кабельных каналах.

Коротко о товаре:

жилы медные –4;
сечение 25 мм²;
оболочка из ПВХ пластиката;
конструкция проводника – одножильная имеется заземление;
гарантия от производителя на год.

фото 66036_13

Цена 2420 руб.

Кольчугинский завод Электрокабель

Выпускает качественную кабельную продукцию в широком ассортименте. Оборудование в цехах в основном импортное, но технологии разрабатываются собственные. В ассортименте широкий модельный ряд различных типоразмеров.

ВБШвнг(А)-LS(N) 0,66кВ (м) НН 00-00006151, 1 м

Продукт соответствует международным стандартам, предназначен для использования в кабельных линиях и сооружениях, для подключения электрооборудования в производственных цехах.

Коротко о товаре:

материал жилы медь;
сечение 25 мм²;
радиус изгиба не менее 7 наружных диаметров;
допускается проводка при -15⁰С;
температура эксплуатации -50⁰– + 50⁰.

фото 66036_14

Цена 418 руб.

Полезное видео

Советы по выбору сечения в видео:

Заключение

При правильном выборе медного кабеля 4х25, он прослужит долгий срок в электропроводке при благоприятных условиях. В местах с влажными, жаркими, холодными условиями при электроснабжении бани, гаража, погреба или индивидуального предприятия. Важно доверить электромонтажные работы специалисту, а кабель выбирать от надежного производителя.

Виды, конструкция и средняя цена медных кабелей 4х25
