Гибкий многожильный медный кабель 5х10: виды, производители, цена за метр

фото 66372_11Без проводов и кабелей ни одна из индустриальных сфер не обходится.

Производственные цеха, жилые здания, промышленные объекты подключаются к электроснабжению. А поступление и распределение электроэнергии осуществляется по обустроенным кабельным линиям.

Выбор надежного кабеля, обеспечит безопасную работу на предприятии и проживание в доме. Медные кабели 5х10 ходовой товар у электромонтажников.

Для безопасного подключения специалисты выбирают кабельную продукцию по техническим характеристикам, ключевые данные указаны в маркировке, нанесенной на внешней оболочке изделия.

Значение маркировки

Провода прокладывают изолированные и неизолированные, все зависит от их назначения и условий эксплуатации. Кабель с одной жилой или многожильный выпускают с обязательной изоляцией. Конструкцию металлического проводника собирают для работы в определенных климатических условиях с конкретными токовыми нагрузками.

Для безопасности собранную структуру изолируют, обертывают крепкой обмоткой, ставят броню, защитный покров. Состав элементов зависит от функциональности, назначения изделия. По буквенной маркировке определяют:

  • из какого металла заложена токопроводящая жила;
  • какие материалы использовали для изоляции и обмотки.

Индексы указывают на особенности изделия в виде не распространения горения, дыма. Когда внутри заложен алюминиевый провод, будет стоять в марке «А», если такой буквы нет, продукт собран из медных проволок.

Цифра 5 говорит, что структура пятижильная с площадью сечения проводов 10 мм2. Это важный параметр, по нему определяют все возможности проводника, какие нагрузки сможет выдержать при подключении к электросети или к устройству, распределяющему по точкам потребления электроэнергию.

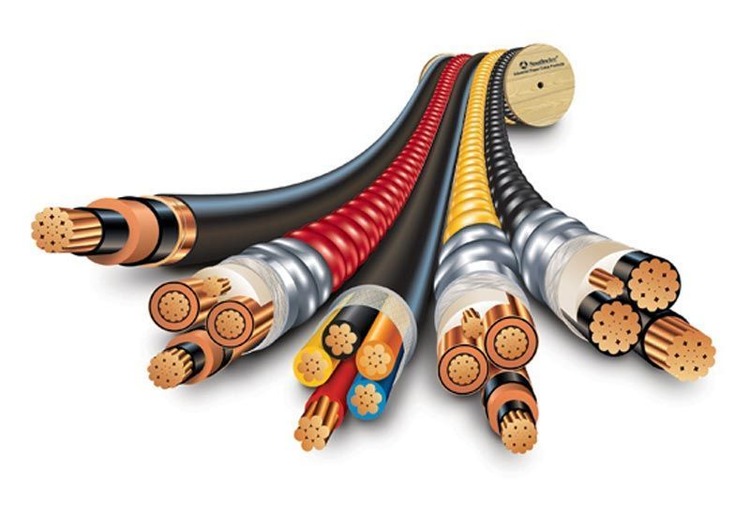

Разновидности бронированного провода из меди

Каждый производитель должен изготавливать кабельную продукцию, соответствующую отечественным и международным стандартам.

Перед выпуском электротехнический товар проходит тщательную проверку, сертификацию, где экспертным заключением подтверждают заявленные производителем параметры. В продажу поступают разные виды кабельной продукции, которую производят в соответствии с техническим регламентом по ГОСТам:

  • 24334-2020 – регулирует производство кабелей силовых, методов их проверки, определение электросопротивления изоляции и проводников;
  • 22483-2021 – ТУ для токопроводящих жил и параметров;
  • 31996-2021 – стандарт на кабельную продукцию с пластмассовой изоляцией;
  • 31947-2012 – ТУ и нормы на основные параметры электротехнических изделий, токопроводящих жил, толщины изоляций, обмоток, испытаний, порядка маркировки, упаковки, транспортировки;
  • 31946-2012 – установлены нормы на климатическое исполнение и категории размещения;
  • 31565-2012 – регулирует в кабельной продукции класс пожарной безопасности.

На производителя ложится обязанность выпускать проводники, соответствующие всем пунктам государственных стандартов и международных норм.

ВВГнг

Группа ВВГ отличается высокими эксплуатационными свойствами. Отличные технические характеристики позволяют подключать кабель к электросетям, проводить монтаж к жилым и производственным помещениям.

Для этого выпускают кабельную продукцию с исполнением в различных маркоразмерах с дополнительными параметрами. Так маркировка ВВГнг 5х10 раскрывает основные характерные свойства:

  • В – материал изоляции из поливинилхлорида;
  • В – виниловая обмотка;
  • Г – голая оболочка, без дополнительного защитного покрова;
  • нг – подтверждает обработку структуры веществами, блокирующими поддержку горения;
  • 5 – структура пятижильная;
  • 10 – площадь жилы в поперечном сечении 10мм2.

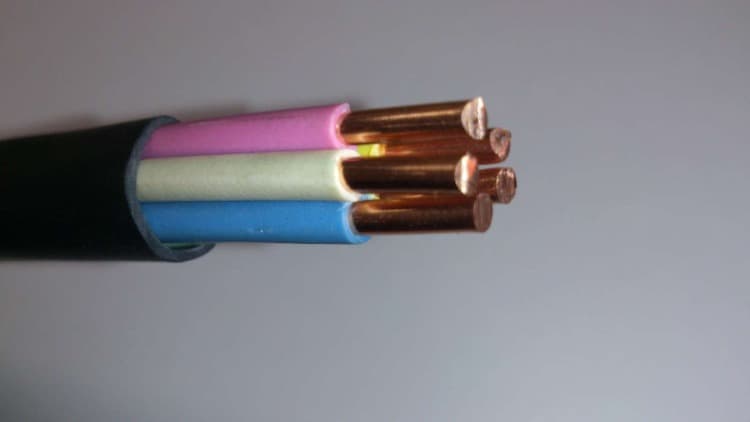

фото 66372_1
На основании конструктивных составляющих, производитель маркировал продукцию:

  • из пяти медных проводников тока, диаметр каждой жилы равен 3.4мм;
  • поливинилхлоридного изолятора по ширине слоя 1мм;
  • пластиковых заполнителей зазоров;
  • 1-1.7мм – внутренней и внешней обмотки.

Все элементы в конструкции кабеля обладают пониженной горючестью. Производитель выпускает продукт в соответствии с государственными стандартами, сопровождает сертификатами, контролирует ход производства с каждым технологическим процессом.

ВВГнг-frls

Силовой кабель марки ВВГнг-frls 5х10, оснащен дополнительными функциями. Расшифровка буквенных и цифровых символов раскрывает информацию:

  • ВВГ – винил-винил или изоляция с оплеткой из ПВХ термопластики, а также подтверждает, что обмотка голая;
  • нг – не поддерживает горение;
  • frls– огнестойкий материал с низким, дымо и газовыделением;
  • 5х10 – пятижильная система с сечением жил 10мм2.

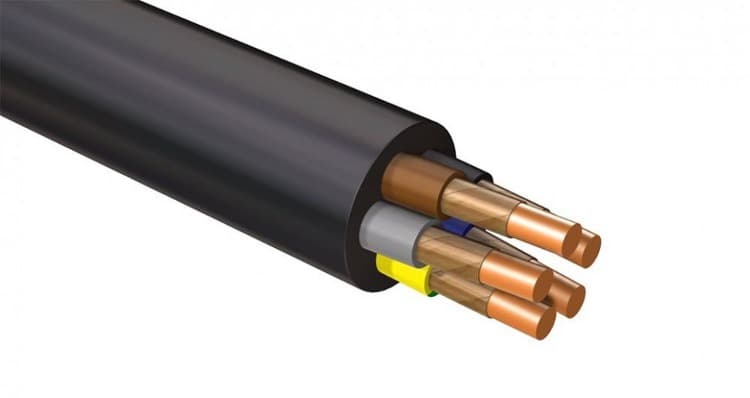

фото 66372_2
Состав компонентов в структуре кабеля соответствует его маркировке:

  • пяти медных проводников энергии в виде скрутки с жилами одинакового сечения;
  • термическому барьеру из слюдосодержащей ленты;
  • термопластической изоляции;
  • внутренней и наружной обмотки из ПВХ пластиката.

Маркоразмер используют, чтобы передавать и распределять электроэнергию по бытовым и промышленным объектам.

ВВГэ

Продукт, маркированный ВВГэ 5х10 из серии силовых кабелей с наружным диаметром 20.6мм и весом 1010кг/км. Кабель эксплуатируют в электросетях с переменным напряжением при заземлении или изолировании нейтрали. Марка ВВГэ 5х10 раскрывает основную информацию:

  • В – изоляция из мягкого термопластичного материала на основе поливинилхлорида;
  • В – оплетка из винилового пластиката;
  • Г — голая оболочка, не защищенная покровом;
  • э – имеется оснащение экраном;
  • 5 – количество скруток из медных проволок;
  • 10 – сечение токопроводящей жилы.

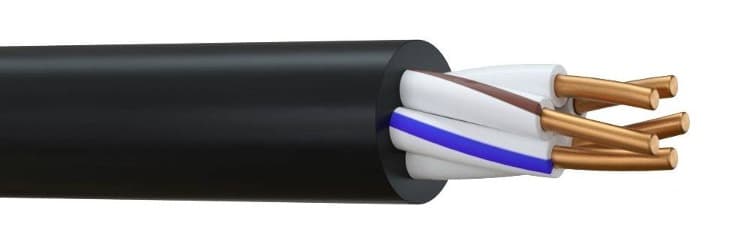

фото 66372_3
В конструктивную структуру кабельного продукта входят комплектующие:

  • медная проволока, из которой созданы 5 жил;
  • термопластиковая изоляция толщиной 1мм;
  • пластификаторы для заполнения проемов;
  • медный проволочный экран;
  • пластмассовая лента для разделительного слоя;
  • пластикат для внутренней и внешней оболочки толщиной 1.6мм.

Кабель прокладывают по трассам, в кабельных сооружениях, подключают наружные установки и производственные помещения к электроснабжению.

ВБбШв

Кабельный справочник отражает основные параметры всей существующей кабельной продукции. Так марка ВБбШв 5х10 раскрывает основную информацию:

  • В – медные провода изолированы виниловым термическим пластикатом;
  • Б – продукт бронированный;
  • б – броня не защищена подушкой;
  • Шв – компоненты поместили в трубку из выпрессованного пластиката;
  • 5 – количество медных жил;
  • 10 – сечение силового проводника в разрезе.

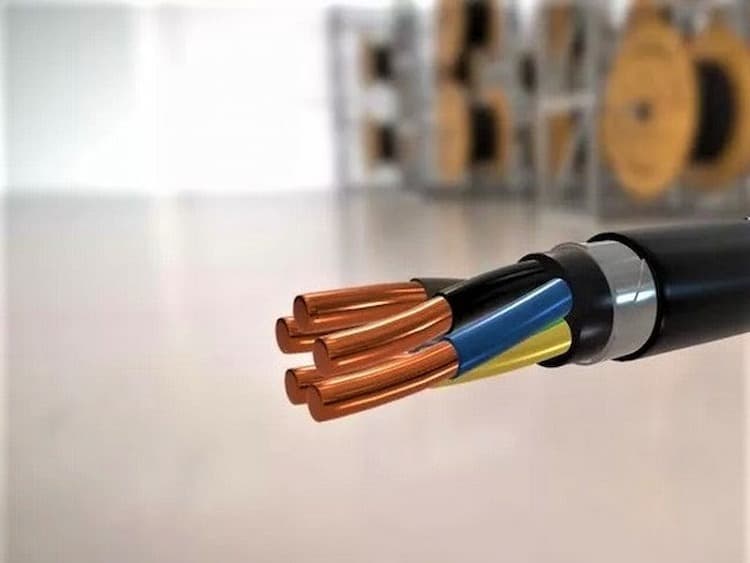

фото 66372_4
Конструктивный состав соответствует маркировке:

  • медные токопроводящие жилы диаметром 3.4 мм;
  • термопластичный изолятор толщиной 1мм;
  • вещества для заполнения зазоров;
  • внутренняя оплетка шириной 1мм;
  • бронь из тонкой стальной ленты – 0.3мм;
  • шланг, защищающий комплект элементов, номинальной толщины 1.8мм.

Через бронированный кабель передают и распределяют электроэнергию.

ВБбШвнг-FRLS

Маркировка ВБбШвнг-FRLS 5х10 раскрывает сведения, зашифрованные в аббревиатуре:

  • пятижильный кабель, сечение проводов 10мм2
  • ВБ – бронированный кабель с виниловой изоляцией проводов;
  • б – под бронью отсутствует подушка;
  • Шв – компоненты изделия помещены в выпрессованный шланг;
  • нг – не распространяет горение;
  • FRLS – повышен уровень огнестойкости с пониженным задымлением.

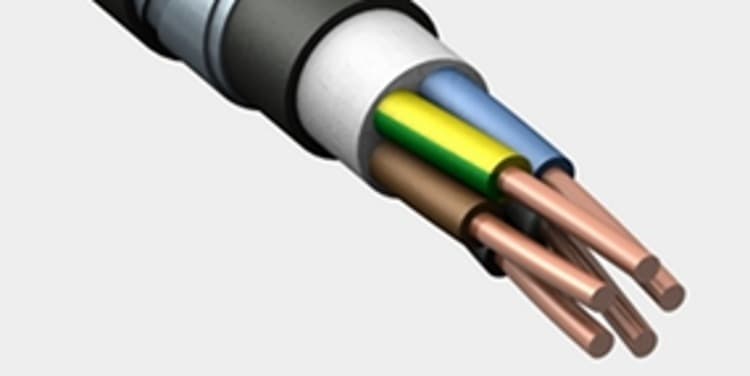

фото 66372_5
Структура кабельного изделия соответствует марке:

  • 5 токопроводящих медных жил;
  • оплетка, которая служит термическим барьером;
  • на проводе пластиковая изоляция;
  • скрутки из проволок помещены во внутреннюю оболочку из винилового пластиката;
  • обмотка защищена стальной броней;
  • скрутки помещены в пластиковый шланг.

Индексы в буквенной маркировке говорят об использовании материалов огнестойких, не распространяющих задымление, не поддерживающих горение.

КГ

Кабельная продукция из серии КГ 5х10 указывает, что в маркировке сведения:

  • К – кабельное изделие;
  • Г – эластичность продукта достигла высокой гибкости;
  • 5х10 – пятижильный кабель, оснащен проводником с сечением 10мм2.

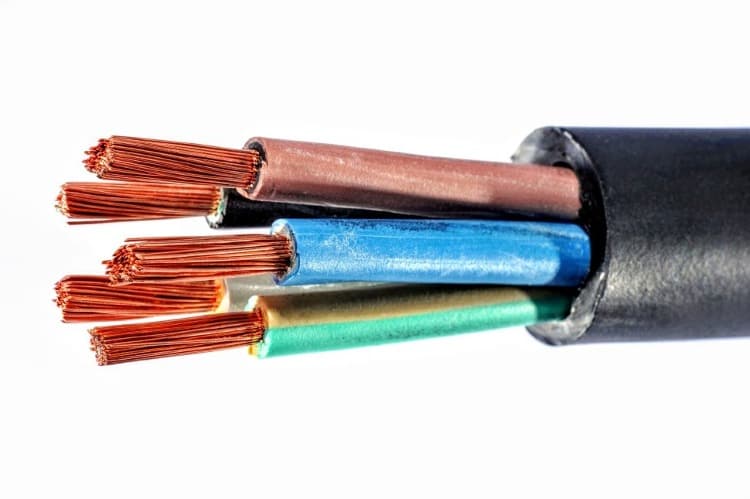

фото 66372_6
В конструкцию энерготехнического продукта заложены, соответствующие марке КГ элементы:

  • медная проволока диаметром 0.4мм, скрученная и образующая 5 жил;
  • полимерная пленка на проводах;
  • резиновый изолятор толщиной 1.2мм;
  • второй слой из синтетической пленки;
  • резиновая оболочка в виде гибкого шланга.

С помощью кабеля передвижные механизмы подсоединяют к электросетям.

КГ-Т

Категория силового кабеля в маркировке КГ-Т 5х10 указывает характерные особенности:

  • КГ – гибкое кабельное изделие;
  • Т – вид климатического исполнения – тропический, что позволяет прокладывать кабель в регионах с рабочим температурным диапазоном от -10оС до +50оС.

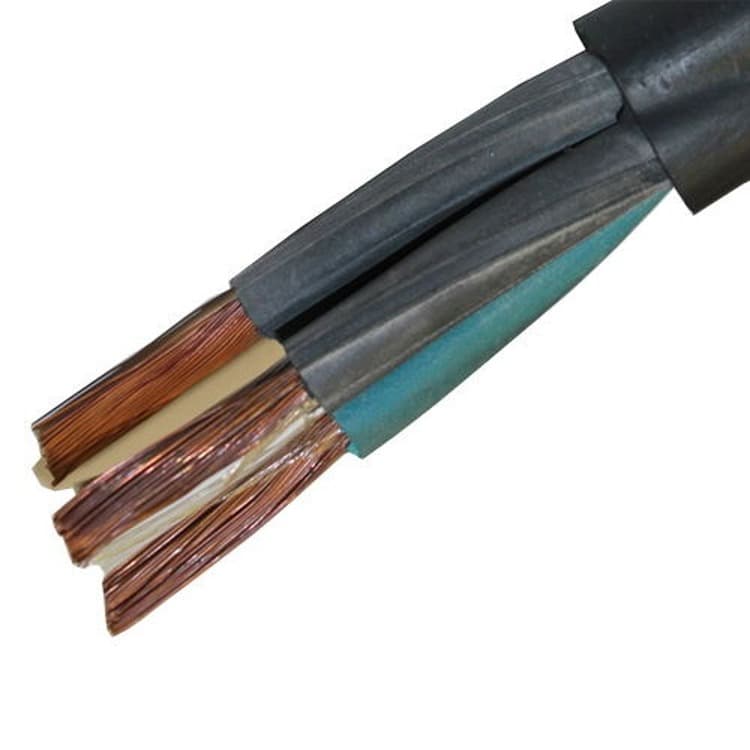

фото 66372_7
Цифры 5х10 указывают на пятижильность продукта с сечением проводов 10мм2.

В состав входят элементы:

  • медные токопроводящие жилы в количестве 5 штук;
  • изолятор резиновый шириной 1.2мм;
  • покрытие из талька или тонкой пластиковой пленки;
  • многослойная обмотка толщиной 3.5мм из изопренового каучука.

Кабель используют на производственных участках, чтобы подсоединять передвижные механизмы к электроснабжению.

КГН

Маркировка КГН 5х10 силового кабеля раскрывает важные сведения:

  • К – продукт кабельный;
  • Г – состояние эластичное, гибкое;
  • Н – маслостойкая оплетка из каучука не распространяет горение;
  • 5х10 – пятижильная структура с 10мм2площадью сечения.

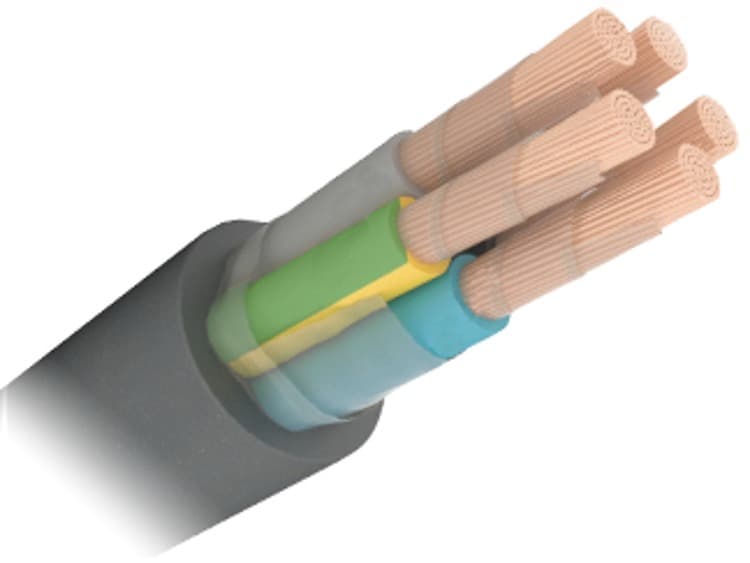

фото 66372_8
Марка изделия раскрывает конструктивные составляющие:

  • медные токопроводящие жилы;
  • 2 слоя пленки ПЭТ-Э;
  • изоляционная каучуковая резина;
  • обмотка из бутадиенового каучука.

Гибкие кабели, устойчивые к воздействию агрессивных сред, широко применяются в различных сферах деятельности человека.

КВВГЭ

В категорию контрольной кабельной продукции входит марка КВВГЭ 5х10. Аббревиатура маркировки раскрывает данные:

  • К – контрольное электротехническое изделие;
  • ВВГ – виниловая изоляция с оплеткой из поливинилхлоридного пластиката с голой оболочкой;
  • Э – продукция экранированная;
  • 5х10 – 5 токопроводящих жил с 10мм2сечением.

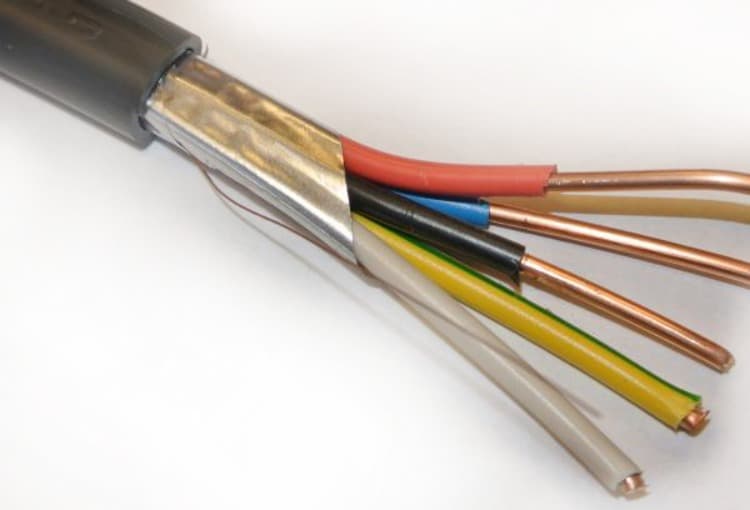

фото 66372_9
В структуру входят:

  • медные токопроводящие жилы;
  • виниловая изоляция толщиной 0.9мм;
  • внутренняя с наружной обмотка из волокнистого пластикового материала, ПВХ пластиката;
  • между оболочками находится экран из медной проволоки и тонкая пластмассовая лента.

Изделие предназначено для прокладки в кабельных сооружениях.

КВБбШв

В марке КВБбШв 5х10 зашифрована информация:

  • К – отношение к классу контрольной продукции;
  • В – провод изолирован поливинилхлоридным пластикатом;
  • Бб – продукт, бронированный без подушки;
  • Шв – комплект элементов помещен в полимерный шланг;
  • 5х10 –пять проводников обладают поперечным сечением 10мм2.

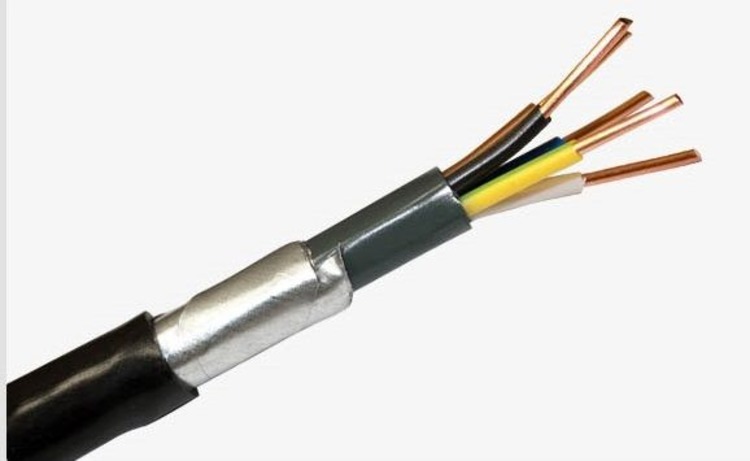

фото 66372_10
В состав конструкции входят комплектующие:

  • токопроводящие жилы изолированы термопластиком;
  • обмотка из винилового пластиката;
  • стальная броня толщиной 0.3мм;
  • пластиковый шланг, который защищает элементы кабеля от внешних воздействий.

Все разновидности кабельной продукции производят в соответствии с государственными стандартами, производитель в сопроводительных документах указывает технические характеристики, сертификаты подтверждают, заявленные данные на основании экспертных заключений.

Наименование технических свойств ВВГнг ВБбШвнг КГ
Климатическое исполнение УХЛ,Т УХЛ УХЛ
Категория размещения 1.5 3.4 1.3.5
Эксплуатация при t -50 °С — + 50 °С -50 °С — + 50 °С -40 °С — + 50 °С
Монтаж при t -15оС -15оС -15оС
Изгиб до радиуса 179мм 180мм 237.8 мм
Усилие на растяжение 18.9Н/мм2 20Н/мм2 19.8Н/мм2
горение Не распространяет Не распространяет ––
При КЗ t 160оС 250оС
Предельный нагрев до t 90оС 100оС 95оС
Размер наружного диаметра 17.9мм 22мм 29.7 мм
ОКП 3533713600 3533713100 3544410100
пожаробезопасность П16.8.2.5.4 01.8.2.5.4 02.8.2.5.4
Срок эксплуатации 30 лет 30 лет 15 лет
Токовая нагрузка
Проводка в земле 73А 80А 70А
На воздухе 58А 65А 57А
Активное сопротивление 1.84 Ом/км 1.9 Ом/км 1.8 Ом/км
Мощности
220В проводка в земле 91кВт 68кВт 53кВт
220В прокладка в воздухе 78кВт 54кВт 42кВт
380В проводка в земле 66кВт 58кВт 55кВт
380В прокладка в воздухе 54кВт 47кВт 44кВт
Ток 1 сек. КЗ 1.09 кА 1.1кА 1.3кА

Замена отечественной продукции

Марки импортного кабеля
NYY-J, NYY-O 0,6/1 kV
CYKY — 0.6/1 kV
ВВГнг
Cu/ PVC /STA/ PVC 3 kV ВБбШвнг
KRANFLEX NSHTOU КГ

Правила и условия применения силового провода

Когда выполняют электропроводку внутри и снаружи зданий, специалисты электрики действуют, соблюдая ПЭУ. Электромонтажники выбирают электрические проводники с учетом нагрузок конкретного объекта, сечения провода.

Кабель любого назначения должен соответствовать требованиям по допустимым нагрузкам при нормальном и послеаварийном режиме.

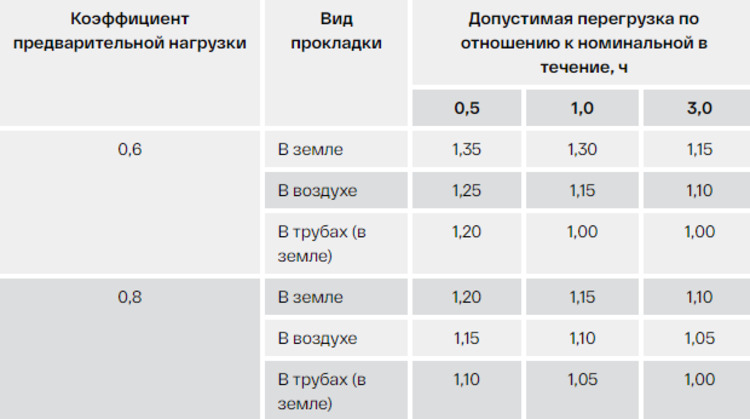

фото 66372_15
Производитель указывает, при каких условиях может эксплуатироваться каждая марка кабельной продукции:

  • проводку выполняют при температуре окружающей среды не ниже -15оС;
  • пользуются проводниками в температурном диапазоне -50 °С — + 50 °С;
  • придерживаются срока эксплуатации, заявленной и гарантированной изготовителем;
  • кабель выбирают в зависимости от будущих токовых нагрузок и мощности подключаемых электроприборов;
  • мощные бытовые приборы, с учетом длительности их работы, подключают через отдельный кабель, включат отдельным выключателем;
  • при подключении кабеля учитывают фазность устройств.

Выбором правильного сечения, марки изделия занимаются профессиональные электрики. Потребители электроснабжения в бытовых зданиях следят за нагрузками сети, целостности кабеля.

Когда запрещено?

Существует целый ряд ключевых факторов, которые следует не допускать при использовании медного кабеля:

  • доверять проводку, подключение бытового оборудование не специалистам электромонтажных работ;
  • прокладывать изделие не по назначению, указанное производителем;
  • применять вышедший из строя проводник с трещинами на оболочке, изоляции;
  • использовать кабель, который не выдержит больших нагрузок.

Нельзя перегружать сеть, подключая мощные устройства. У бытового и промышленного оборудования имеется технический паспорт, где указана его мощность – электроплита с духовкой – 10кВт, бойлер – 2 кВт, кондиционер – 2.1кВт.

У проводника тока имеются свои технические характеристики. При включении необходимо сопоставить нагрузки до того как электросчетчик выбьет пробки.

Достоинства и недостатки

Продукцию с медными токопроводящими жилами рекомендуют выбирать по причине преимуществ в сравнении с алюминиевыми проводами.

Плюсы:

  • качество исполнения;
  • высокие эксплуатационные свойства и технические характеристики;
  • долгий срок службы;
  • прочность на излом;
  • крепкие соединения, где не возникает коротких замыканий;
  • отсутствие окислений.

Минусы:

  • цена;
  • вес.

Проводка медного кабеля от надежного производителя окупит долгим сроком службы стоимость проводника.

Производители

Кольчугинский завод Электрокабель

известен российским промышленникам качественной кабельной продукцией. Предприятие выжило в 90-е, сохранило производственные мощности. В настоящее время цеха завода оснащены современным оборудованием, ассортимент электротехнических продуктов расширяется.

ВБШвнг(А)-LS 5х10 ЭЛЕКТРОКАБЕЛЬ НН 00-00006165 черный

Марку широко используют в прокладке кабельных линий и сооружений, внутри и снаружи помещений, включая объекты АЭС. Характеристики:

  • тип – ВБШвнг(А)-LS;
  • количество проводников –5;
  • сечение – 10 мм2;
  • внешний диаметр – 19.9 мм;
  • номинальное напряжение – 0.66кВ;
  • материал жилы – медь;
  • изоляция из ПВХ пластиката.

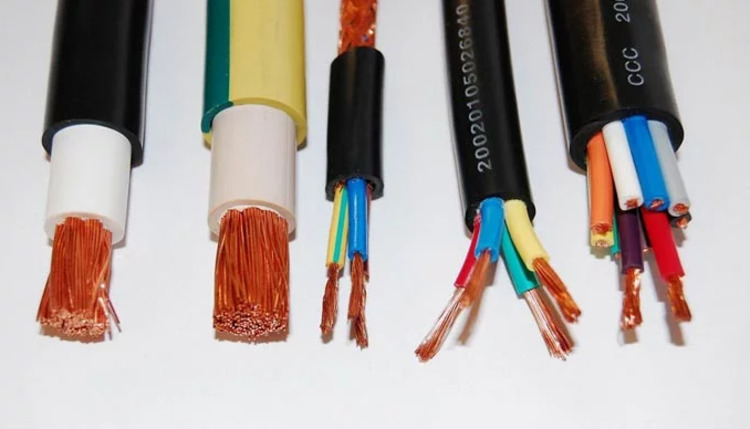

фото 66372_12

Цена 751.74 р/м.

Компания Таткабель

крупнейший производитель кабельно-проводниковой продукции. Предприятие выпускает электротехнический товар в широком ассортименте, насыщает рынок потребителей в полном размере.

ВВГнг(А)-LS 5х10

Характеристики:

  • производитель – Таткабель, Татарстан;
  • жила медная в количестве – 5;
  • сечение – 10мм2;
  • наружный диаметр – 19.2 мм;
  • срок службы 30 лет;
  • изоляция с оболочкой из ПВХ пластиката.

фото 66372_13

Цена 663.60 р/м.

Камский кабель

один из крупных российских производителей кабельной продукции. Предприятие обладает многолетней историей, выпускает высококачественный кабель, который использует нефтегазовая, машиностроительная промышленность, энергетические и строительные объекты.

КГ 5х10

Проводник широко используется для подсоединения мобильных устройств, электрооборудования к электроснабжению, подключения к электросетям сварки.

Характеристики:

  • тип – сварочный силовой кабель;
  • диапазон рабочих температур –-40 °С — + 50 °С;
  • растягивающее усилие – 19.8Н/мм2;
  • наружный диаметр – 28мм;
  • 5 медных жил;
  • сечение – 10мм2.

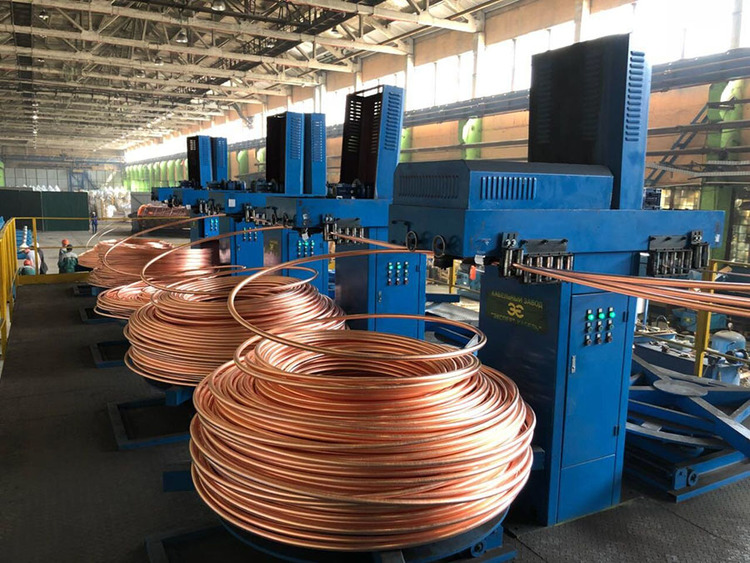

фото 66372_14

Цена 418 руб./м.

Полезное видео

Советы по выбору сечения:

Заключение

Электромонтаж серьезная сфера деятельности, где не стоить экономить. Правильный выбор медного кабеля, точный расчет параметров обезопасит окружающих от аварийных ситуаций. Старую проводку стоит своевременно заменить, чтобы не спровоцировать пожар. Медный кабель 5х10 хороший выбор для жилого помещения с умеренными токовыми нагрузками.

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
