Конструкция, виды, сфера применения, цена за метр медных кабелей 5х16

Между проводом и кабелем мало отличий. Оба электротехнических продукта выполняют в жизнедеятельности человека важную задачу, передают электроснабжение на источник потребления.

Через медные кабели 5х16 поступает на стационарные установки, в квартиры и производственные площади электроэнергия, подпитывает электричеством оборудование.

Чтобы все электроустановки стабильно работали, проводник прокладывают внутри, снаружи помещений или подсоединяют к устройствам по параметрам, которые способны выдержать возложенные на кабель токовые нагрузки.

Что значит маркировка?

Провод на линиях электропередач, не изолирован и без обмотки. Кабельную продукцию электрик держит в руках, прокладывает внутри зданий, в земле и по воздуху, подключает электроприборы, бытовое и производственное оборудование.

Потому что на скрутке проводов имеется прочная изоляция, надежная обшивка, внешняя защита, даже под напряжением через оболочку не пробивает ток. Чтобы пользователь смог выбирать проводник для достижения поставленных целей, производитель маркирует продукт:

1. Распознать, что ток передается по медным проводам можно отсутствием в марке изделия буквы «А».
2. Буквенная комплектация указывает на материал изоляции, внутренней и внешней оплетки, защите, наличии брони. Индексы в маркировке кабеля раскрывают дополнительные свойства, эти особенности позволяют делать монтаж электроснабжения на взрывоопасных участках, прокладывать в кабельных сооружениях, подсоединять высокоточное оборудование.
3. Наличие цифр 5х16, указывает, что внутри оболочки находятся 5 токопроводящих жил сечением 16 мм².

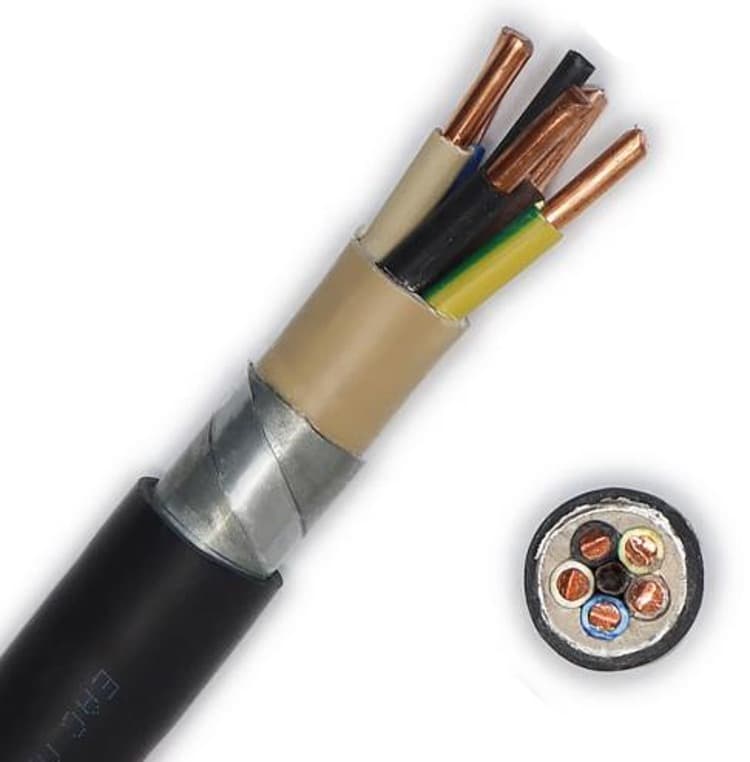

Основные марки бронированных силовых проводов

Классификация кабельной продукции, распределение энергии по назначению, изготовление по государственным стандартам, позволяет электрикам правильно выбирать и делать безопасное подключение строений к электроснабжению, кабелем определенного вида с заложенными в него продуктивными функциями. Производитель выпускает продукцию, соответствующую ГОСТам:

• 31996-2012 – основной стандарт, регулятор маркировок, упаковок, производственных этапов, проверок качества, пожаробезопасности силовых кабелей с изоляцией и внешней оберткой из ПВХ пластиката;
• 1508-78 регулирует ТУ контрольной кабельной продукции с изоляцией из резины или пластмассовых пластикатов;
• 31945-2012 – установил ТУ на гибкие кабели;
• 31947 -2012 – ТУ для кабелей, которые применяют в прокладке осветительных сетей, при подключении электрооборудования и механизмов;
• 24334-2020 – ТУ на производство, испытание, маркировку, проводников и кабельных изделий;
• 22483-2021 – регулирует производство жил для кабельной продукции.

Сертификаты на электротехнический товар подтверждают соответствие изготовления отечественным и международным нормам и стандартам. Разновидностей кабелей много, среди них находятся те, которые обладают особой популярностью благодаря своим техническим параметрам, свойствам, эксплуатационным особенностям.

ВВГ

Маркировка электротехнического продукта раскрывает ключевую информацию о параметрах:

• В – провод изолирован поливинилхлоридным пластикатом;
• В – обертка из термопластичного материала, полученного способом переработки поливинилхлоридной композиции;
• Г – голая оболочка без дополнительного защитного покрытия;
• 5 – сердцевина состоит из пяти токопроводящих жил;
• 16 – уровень поперечного сечения жил, параметр измеряется в мм².

Конструктивное состояние электротехнической продукции раскрывает маркировка и технические характеристики конкретного вида:

• наличие пяти жил, каждая состоит из скрутки медной проволоки диаметром 5.2 мм, 0.136 кг меди находится в метре проводника;
• термопластичная изоляция по толщине равна 1мм;
• пластикат для заполнения зазоров, который превращает кабель в круглый, с ровными стенками;
• обертка из винилового пластиката толщиной по внутреннему контуру 1мм, а по внешнему 1.7мм.

Пятижильный кабель выпускают, чтобы потребители смогли передавать и распределять электроэнергию по стационарным установкам, прокладывать по кабельным трассам.

ВВГнг

Изделие из группы ВВГнг, имеет такие же эксплуатационные свойства, что и его аналог, даже расшифровка аббревиатуры мало чем отличается:

• ВВГ – изоляция с оплеткой из поливинилхлоридного пластиката с голой оболочкой, не обмотанного защитным материалом;
• индекс «нг», раскрывает особенности проводника, материал обработан веществом, против распространения горения;
• 5х16 – скрутка пятижильная, сечением 16мм².

В конструктивный состав входят комплектующие, которые отражает маркировка:

• токопроводящие медные жилы диаметром 5.2 мм, в количестве 5 штук, скрученные из проволок
• виниловая изоляционная пленка толщиной 1мм;
• заполнители, стабилизаторы проемов между проводниками, они формируют внешний вид, касательно ровности, округлости;
• трубка виниловая, которая защищает сердцевину от внешних влияний, толщина в пределах 1.7мм.

ВВГнг 5х16 отличный проводник тока для электроснабжения объектов.

ВВГ-Пнг (А)

Цифры в марке кабеля ВВГ-Пнг(А) 5х16 указывают на количество жил и площадь поперечного сечения. Буквенный набор насыщен индексами:

• ВВГ – виниловая обмотка с изоляцией, хотя их делают из термопластика, голая оболочка без специального защитного слоя;
• П – провода заложены круглые, но кабель сформирован с плоскими боками, проводники расположены в ряд, не собраны в пучок;
• нг – индекс подтверждает обработку веществами, предотвращающих горение;
• (А) – высокий класс пожаробезопасности.
• 5х16 – цифры сообщают о пятижильности изделия с сечением 16мм².

Подобную конструкцию оболочки с 5-ти жилами, расположенными в ряд, производят только по индивидуальным заказам.

В составе компонентов в структуре кабеля с маркировкой ВВГ-Пнг(А) 5х16 ничего отличительного нет, кроме ПВХ пластикатов с низкой горючестью:

• 5 проводников тока сечением 16мм²;
• термопластичный материал взят на изоляцию и оболочку.

В конструкцию многожильных кабелей должны входить провода с равным сечением.

КГ

Маркировка силового кабеля отражает ключевые данные:

• буква «К» подтверждает тип кабельной продукции;
• Г – говорит о гибкой эластичности изделия;
• 5х16 – продукт пятижильный с сечением 16 мм².

Марка КГ 5х16 состоит из конструктивных элементов:

• пяти проводников тока, диаметр проволок в составе жилы 0.41мм;
• каждая жила обернута вначале синтетической пленкой, затем внедрена в резиновую трубку, которая служит изоляцией;
• всю конструкцию покрывают другим слоем пленки, а сверху находится резиновая оболочка.

Диаметр кабеля равен 36мм, размеры и параметры важны для прокладки в кабельных системах, при подключении передвижного оборудования, жилого или промышленного объекта к электроснабжению.

КГН

Гибкие кабели широко применяются в сельском хозяйстве, на производственных и промышленных объектах, где работают со смазочными маслами, дезинфицирующими агрессивными веществами. Маркировка КГН 5х16, раскрывает основную информацию:

• КГ – кабель гибкий;
• Н – маслостойкая оболочка не поддерживает горение;
• 5 – число проводников тока;
• 16 – площадь проводника в разрезе.

Структура кабельного изделия многослойная:

• токопроводящие жилы идут 3 – на фазу, 1– на ноль, и 1– на заземление;
• покрывает провод синтетическая пленка из ПЭТ-Э;
• затем идет слой изоляционной резины;
• следующее покрытие пленкой;
• завершает – каучуковая оболочка.

Толщина изоляции 1.2 мм.

КГтп

Маркоразмер КГтп 5х16 цифрами указывает наличие пятижильной конструкции с сечением жил 16 мм². Буквы в маркировке отражают что:

• К – кабель;
• Г – гибкий
• тп – термоэластопластовая оплетка.

Состав комплектующих элементов:

• медные жилы в количестве 5 штук имеют форму скрутки из проволок диаметром 0.41мм при максимальном диаметре 6.3мм;
• в последовательном порядке идет пленочное покрытие, термопластичная изоляция с повторным покрытием пленкой;
• обвертка из термоэластопластата.

Кабелем подсоединяют передвижные электро устройства, проводят в специальных линиях.

ВБбШв

Маркоразмер ВБбШв 5х16 кабельной продукции, буквенным и цифровым обозначением шифрует данные:

• наличие в составе медной проволоки, так как отсутствует «А»;
• В – проводник изолирован ПВХ пластикатом;
• Б – изделие бронированное;
• б – отсутствует подушка под стальной обмоткой;
• Шв – наружный шланг в виде цилиндрической плотной формы из пластика, полиэтилена;
• 5х16 – пятижильный кабель сечением 16 мм².

Изолированные проводники имеют одинаковую расцветку, кроме заземления, где комбинируют зеленый с желтым цвета, нулевой провод выделяют голубым цветом.

ВБбШвнг

Под маркой кабельной продукции ВБбШвнг 5х16 скрывается масса информативных данных:

• отсутствие в маркировке «А», говорит, что внутри ток пропускают по медной проволоке;
• 5 – это пятижильная структура;
• 16 – площадь сечения скрутки из проволок;
• В – виниловая изоляция
• Б – продукт бронированный;
• б – отсутствует подушка под стальными оцинкованными лентами;
• Шв – конструкция внедрена в шланг из пластиката;
• нг – не горит.

Марка говорит, из каких компонентов состоит конструкция:

• проводников из меди со скрученными проволоками диаметром 5.2мм;
• изоляционного материала толщиной 1мм;
• пластиката, чем заполняют промежутки и создают круглую форму;
• внутренней виниловой оболочки толщиной 1 мм;
• стальной брони, при толщине лент 0.3мм;
• защитного шланга толщиной 2мм, куда помещена конструкция с составными элементами.

Эту группу изделий широко используют разные сферы жизнедеятельности человека, когда проводят линии для электроснабжения.

ВБШвнг(А)-LS-ХЛ

Электротехническая продукция из серии силовых бронированных кабелей оснащена различного вида функциями. Маркировка ВБШвнг(А)-LS-ХЛ 5х16 раскрывает полный ассортимент особенностей:

• ВБШв – силовой бронированный кабель с виниловой изоляцией, конструктивные элементы помещены в выпрессованный шланг;
• нг – материал обработан веществами, которые не дают распространяться горению;
• (А) – класс пожаростойкости;
• LS – пониженный уровень газовыделения;
• ХЛ — холодостойкость структуры.

Конструкция маркоразмера состоит из компонентов:

• пяти медных проводников электричества;
• каждая жила состоит из проволок, скрутка диаметром 5.2 мм;
• провода изолированы ПВХ пластикатом;
• свободные пространства заполнены ПВХ пластиком для придания кабелю круглой формы;
• внутренняя поливинилхлоридная обертка толщиной 1мм;
• стальные ленты, которые служат броней – 0.3 мм;
• пластикатный шланг – 1.8мм.

Укладка кабелей данной марки ведется с учетом токовых нагрузок.

КВВГ

Марка кабельного продукта КВВГ 5х16 обладает зашифрованными данными:

• К – изделие из контрольной группы;
• В – провода изолированы ПВХ пластикатом;
• В – оплетка из винилового термопластика;
• Г – оболочка не защищена дополнительным покровом;
• 5х16 – пятижильная структура с 16мм²сечением.

Конструктивные составляющие:

• 5 медных проводников;
• поливинилхлоридный изолятор;
• трубка с толщиной оболочки 1.4 мм.

Кабель используют в одиночной и групповой прокладке при определенных условиях.

Каждый из типовых размеров кабельной продукции наделен техническими характеристиками.

Характерные свойства	ВБбШв 5х16	ВВГнг 5х16	КГтп 5х16
Стандарт климатического исполнения	У, Т, М	УХЛ	В
Размещение в категории	1,3,5	1-5	1,3,5
Эксплуатация при температуре	от -50 °С до 50 °С	от -50 °С до 50 °С	от -40 °С до 50 °С
Монтаж при температуре	-15оС	-15оС	-15оС
Изгиб на радиус	242мм	215мм	280мм
Усилие на растяжение	50Н/мм2	12.5Н/мм2	19.9Н/мм2
Отношение к горению	распространяет	Не распространяет	Не распространяет
Темп. при КЗ	160оС	150оС	160оС
Предельный нагрев до температуры	350оС	200оС	85оС
диаметр	24.2мм	21.4мм	35.1мм
ОКП	3533713700	3533713600	3544640300
пожаростойкость	П16.8.2.2.2	П16.8.2.5.4	02.8.2.5.4
Срок эксплуатации	30 лет	30лет	15лет
Нагрузка током
Прокладка в земле	94А	94А	90А
В воздухе	78А	78А	86А
Секундное КЗ	1.74кА	1.64кА	1.74кА
Активное сопротивление провода	1.16 Ом/км	1.2 Ом/км	1.2 Ом/км
Мощность
220В проводка в земле	90кВт	35кВт	23КквТ
220В воздушная проводка	80кВт	25кВт	18кВт
380В проводка в земле	103кВт	58кВт	62кВт
На воздухе	95кВт	47кВт	56кВт

Каким импортным проводом заменяют отечественные марки?

Марка кабеля	Импортная замена
ВБбШв, ВБбШвнг	YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV; Cu/ LSOH / STA / LSOH 0,6/1 kV
ВВГнг	NYY-J, NYY-O 0,6/1 kV CYKY — 0.6/1 kV
КГтп	H07RN-F

Условия применения

Кабельная продукция разной модификации имеет широкое применение среди электромонтажников. Производитель выпускает для каждой сферы деятельности кабель изолированный ПВХ пластикатом, изоляционной резиной с допустимыми нагрузками в диапазоне 60-600В – в зависимости от площади сечения проводника.

Эластичный и гибкий кабель прокладывают в линиях электроснабжения для подключения строительных и промышленных объектов. Чтобы можно было пользоваться изделием, улучшают характеристики, добавляя в изоляцию стабилизаторы, различные вещества.

Для монтажа в земле и на воздухе выбирают электротехнические проводники с бронью, изоляцию, обмотку делают из нескольких слоев. Пользователю остается соблюдать правила по эксплуатации, а правильный монтаж выполнит команда профессиональных электриков. С учетом:

• планируемых нагрузок;
• марки кабеля;
• сечения жил;
• места расположения объекта;
• воздушной или земельной проводки;
• подводки внутри здания или снаружи.

На потребителя электроэнергии ложится обязанность безопасно эксплуатировать электросети. От площади сечения проводов зависит сколько электроприборов можно подключать. Каждый вид оборудования имеет технический паспорт, где указана мощность устройства, на что и нужно опираться

Что запрещено?

Не стоит делать ремонт кабельных проводок собственными силами. Для этого нужно иметь специальные знания, а отсутствие опыта и специфического умения приведет в опасным для окружающих ошибкам.

Структура, конструкция, состав элементов в кабеле имеет свое значение, компоненты выполняют определенные функции. Неправильное подсоединение приведет к короткому замыканию и возгоранию электроцепи. Самая частая причина возникновения пожаров из-за КЗ в сети, которую нещадно перегружали, включая печи, морозильники и прочее мощное бытовое оборудование.

При возникновении запахов горелого, обнаружении трещин на оболочке, частом выбивании пробок, рекомендуется проводку заменить, вызвав местного мастера электрика. Пятижильный силовой кабель с сечением 16мм²будет отличной заменой проводнику, который не выдерживает включение нескольких бытовых приборов.

Плюсы и минусы

Современные проекты жилых промышленных объектов применяют при подключении электроснабжения проводники с медной проволокой.

Для этого имеются различные положительные факторы:

• медный провод после сгибаний не ломается, продлевает функциональность кабельной проводки;
• пластичность;
• гибкость;
• ударопрочность;
• устойчивость перед изломами;
• отсутствие быстрого окисления меди, позволяет выполнять крепкие и надежные соединения, исключает возникновение коротких замыканий в местах контактов.

К существенным недостаткам медных кабелей можно отнести:

• высокую стоимость;
• значительный вес;
• влияние нестабильного напряжения в сети.

Производители

Эксперт-Кабель

Компания в г. Орел предлагает кабельно-проводниковую продукцию высокого качества. В ассортименте более 90000 маркоразмеров. Производственные площади оснащены современным оборудованием. Достойный пример:

Силовой ВВГнг(А)5х16мм², 50м

Назначение продукта, чтобы передавать и распределять электроэнергию на стационарные установки. Широкое применение марка ВВГнг(А) получила в народном хозяйстве на промышленных и энергетических объектах. Изоляция и наружная оболочка из ПВХ пластиката позволяет выполнять одиночную прокладку в кабельных и производственных сооружениях. Характеристики:

• материал провода — медь;
• количество жил –5;
• сечение – 16мм²;
• материал изоляции и оболочки – ПВХ пластикат;
• показатель пожаробезопасности – нг(А)-П16.8.2.5.4;
• климатическое исполнение –УХЛ3,5;
• допустимое усилие на растяжение 50Н/мм²;
• срок службы – 30лет.

Цена 5814 руб за бухту.

ООО Калужский кабельный завод

Известен качественным сертифицированным товаром, разумными ценами, широким ассортиментом кабельной продукции.

ВБШвнг(А) 5х16 ГОСТ

Марка ВБШвнг(А) применяется в одиночной прокладке в кабельных сооружениях и помещениях. Для группового монтажа необходимы специальные средства огнезащиты. Коротко о товаре:

• тип – кабель бронированный;
• число жил –5;
• сечение – 16мм²;
• изоляция с оболочкой из ПВХ пластиката;
• климатическое исполнение УХЛ 1.5;
• усилие на растяжение 50Н/мм²;
• рабочий температурный диапазон – -50 °С до+ 50 °С;
• срок службы 30 лет.

Цена 950р./м

АО НП Подольсккабель

Снабжает разные отрасли народного хозяйства качественной кабельной продукцией. Завод оснащен современным оборудованием, в производстве использует инновационные технологии, постоянно расширяется ассортимент.

Силовой КГВВэнг(А)-LS 5х16(N,PE) 380/660-2 10012301

Прочность, надежность и производительность данной марки кабельной продукции станет идеальным решением для выполнения разных задач в домашней проводке, офисной инфраструктуре или в промышленном применении.

Характеристики:

• число жил –5;
• материал проводника – медь;
• сечение 16мм²;
• климатическое исполнение УХЛ и Т;
• радиус изгиба – 84мм;
• оболочка – ПВХ.

Цена 680 руб./м.

Заключение

Широкий ассортимент кабельной продукции в торговых точках позволяет сделать правильный выбор, чтобы подключить электроснабжение к частному дому, даче.

Важно доверить электропроводку специалистам, а затем правильно эксплуатировать проведенную линию. Электрики рекомендуют своевременно менять поврежденный или низко продуктивный провод на эффективный маркоразмер – медный кабель 5х16.
