Технические характеристики и виды кабелей с сечением 70 мм2

Электропроводка в жилых и производственных помещениях, подключение мощных бытовых приборов, станков, оборудования – должно быть безопасным. Производители кабельной продукции выпускают проводники с разной пропускной способностью силы тока.

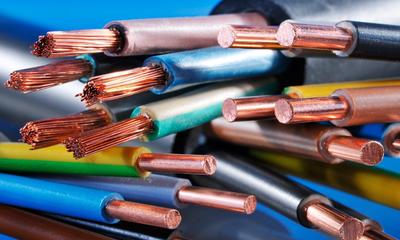

Медные кабели различных марок и типов с токопроводящими жилами сечением 70 мм² обладают эффективной функциональностью, обеспечивают эксплуатацию проводки в широком диапазоне температурных режимов. Для этого нужно выбрать надежное изделие, когда придет время заменить проводку по причине износа или увеличенного количества энергопотребителей.

Что такое сечение?

Любой проводник обладает ограниченными способностями на пропуск определенного количества веществ, для которых их используют. Трубы для водоснабжения или газоснабжения устанавливают с той пропускной способностью, которой они смогут обеспечить объект.

При подаче большего объема напор воды или газа разорвет трубу. В электропроводке происходит аналогичный процесс. На распределительные устройства от основного источника подается энергия, затем она расходится по точкам потребления.

В доме или квартире от распределительного щитка ток распределяется по отдельным ветвям. Каждая такая ветка сможет обслужить конкретное количество энергопотребителей. Если на кухне включить сразу все бытовые приборы, которые там установлены, а провод на такую одновременную нагрузку не рассчитан, его не разорвет.

Проводник тока от чрезмерной нагрузки начнет нагреваться, вначале почернеет от нагрева розетка. Счетчик может своевременно выбить пробки, но изоляция с обмоткой все равно расплавятся, провод перегорит, на который действовала большая нагрузка.

На электропроводимость системы влияет сечение токопроводящей жилы. Можно разрезать кабель, очистить концы от оплетки и изоляции, чтобы увидеть толщину проводов по диаметру среза. При расчете используют формулу площади геометрической фигуры, которую образует форма разрезанных проводов. Если их много, суммируют.

При проектировании электросетей проводник закладывают с параметрами, значения которых соответствуют нагрузкам сети. Ключевым показателем в проводке служит сечение токопроводящих жил. При неправильном монтаже, ошибочных расчетах площади среза токопроводящих жил, сеть не выдержит одновременного включения мощного оборудования в цеху или электропечи с бойлером, обогревателем – в квартире. Возможно, вся электропроводка и не выйдет из строя, но та ветвь, к которой подключают мощные электроприборы, сгорит.

Основные характеристики кабельной продукции производитель указывает в сопроводительной документации, на поверхности обмотки или специальной табличке. Так медный кабель 2х70, означает, что перед покупателем двухжильный проводник с сечением проводов 70 мм². Такой кабель обладает высокой электропроводностью, его можно использовать в домашней и производственной электропроводке, подключать мощное электрооборудование.

Сфера применения

Для осветительных приборов подключают проводник с небольшим сечением. Эта энергетическая ветвь сможет обслужить без проблем люстры, бра даже при одновременном включении света во всех помещениях. Кабель 70 мм² укладывают в отдельной линии, подключают к распределительной коробке, подводят розетки в разных комнатах.

Функция проводника подавать электропитание на мощные электроприборы:

• водяные бойлеры;
• электропечи и духовки;
• холодильники;
• микроволновки и мультиварки.

Жилы небольшого сечения применяют на промышленных предприятиях, при подключении вторичных коммуникационных цепей, защитных устройств, чтобы управлять разными маломощными приборами. Для распределения электроэнергии на мощное оборудование, управления высоковольтным выключателем нужен кабель с большим сечением 70 -120 мм².

Функция такого проводника заложена в обеспечении питанием мощный электромеханический исполнительный механизм. Вводный кабель, соединяющий трансформатор с распределительными устройствами или щитами разного назначения, устанавливают сечением не менее 70 мм². Высоковольтные сети работают с проводами, площадь сечения которых в диапазоне от 40 до 1500 мм².

Потребляемая мощность

Перед заменой электропроводки по разным причинам, устарела, вышла из строя, выбирают новый проводник. Для этого определяют, какую нагрузку должен выдержать провод. Электросети работают с разным напряжением:

• однофазные при 220 В;
• трехфазные при 380 В.

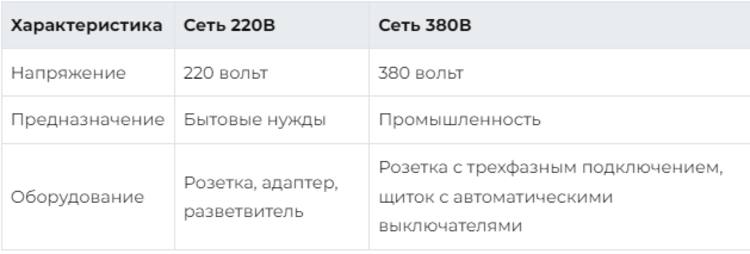

У электросетей тоже имеется своя ключевая характеристика, это уровень напряжения, которое и обеспечивает работоспособность энергопотребителей. В РФ применяют напряжение в сетях 220 и 380 Вольт. Эти значения мало чем отличаются между собой, при этом является важным фактором, который влияет на работу и эксплуатацию электроприборов.

Главным отличием служит величина напряжения. Для безопасного подключения бытового оборудования – холодильников, телевизоров и электрических мясорубок, стандартным напряжением служит 220 Вольт. Для промышленных устройств – станков, бетономешалок, электродвигателя необходимо напряжение более высокое – 380 В. От напряжения зависит, какое оборудование по мощности будет эффективно работать.

На промышленных объектах для подпитки мощных потребителей, подключаются к напряжению 380 В. В жилых зданиях подключаются к сетям с напряжением 220 В. Приборы потребляют энергию через розетки, адаптеры, разветвители.

Следует учитывать, что 220 В обладает ограниченной мощностью, поэтому, чтобы не перегружать сеть высчитывают, сколько можно подключить электроприборов к каждой ветви в проводке. Для определения электрических нагрузок, действующих на подключенную электросеть нужно выписать мощности установленных приборов.

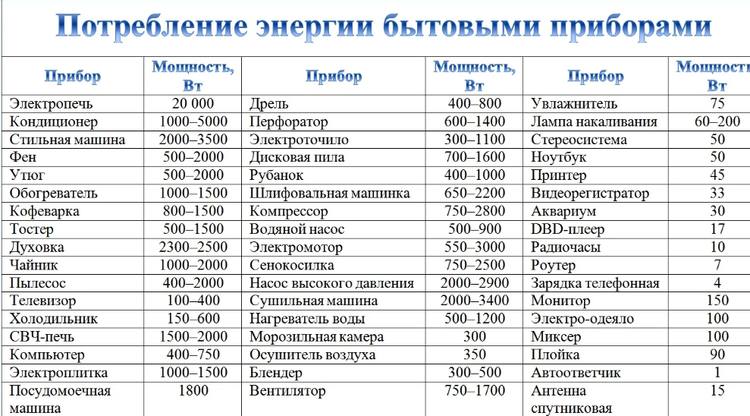

Данные ориентировочные, так как у каждого потребителя электроэнергии свои стоят устройства. Выписав мощность каждого приспособления, можно узнать из таблицы, какое сечение кабеля подойдет для подключения отдельной группы в определенной комнате, а так же общего энергоснабжения.

В жилых домах в основном подключают электроснабжение с напряжением 220В. Следует учитывать, что сразу ни в одной жилой квартире не включают все приборы, а только при необходимости. Для такого случая электрики при электропроводке применяют коэффициент одновременности.

Если каждый день будет работать 70% всех приборов, следовательно, коэффициент равен 0.7. При подсчете, установленного в доме оборудования, когда общая мощность равна 65 Квт, то жилы сечением 70мм² способны выдержать среднюю нагрузку: 65х0.7=45.5

Монтажнику предстоит определиться с маркой кабельной продукции, длиной, основными влияющими факторами на работоспособность электроприборов.

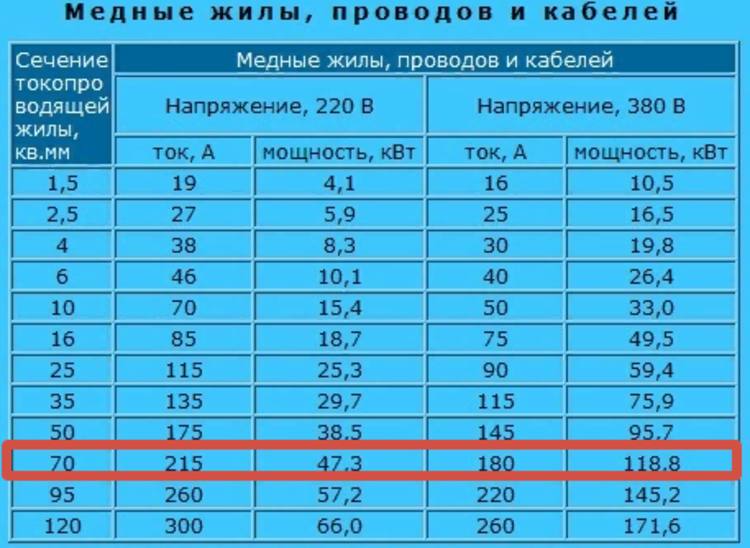

Как определить сколько ампер держит?

Электрики считают, что на каждый квадратный миллиметр сечения медной жилы действует токовая нагрузка 10А. В справочниках ПЭУ имеются таблицы, где выведены стандартные значения нагрузок на проводник.

В реальной электропроводке рекомендуется узнать технические характеристики, которые указал производитель кабельной продукции. Потому что они производят продукцию в соответствии с ГОСТами. Изделия отличаются марками, материалами изоляции.

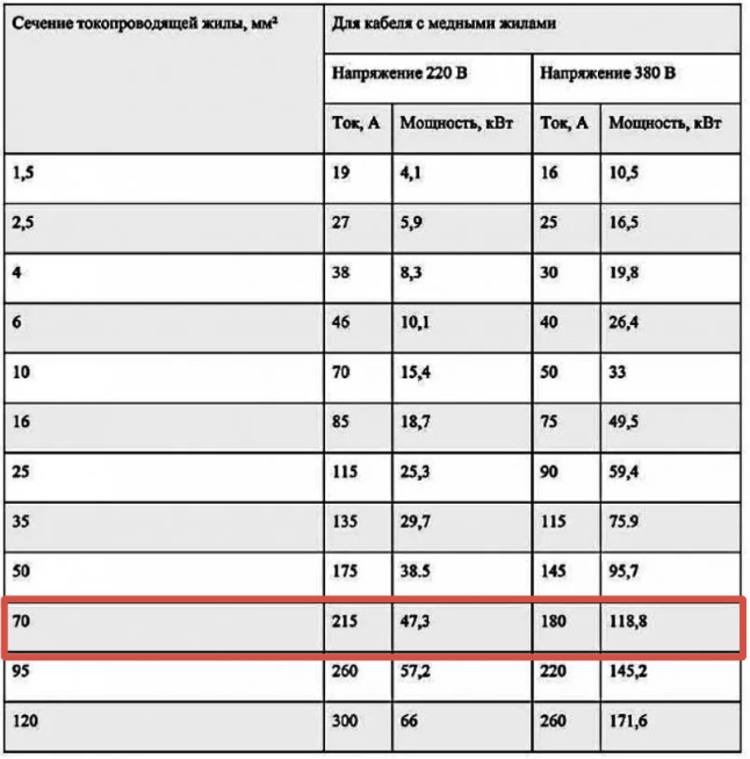

Если выбрана марка медного кабеля сечением 70мм², нужно сравнить его данные с характеристикой подключенной сети электроснабжения и параметрами электроприборов. Проводник по электропроводимости должен быть на 20% больше суммарных нагрузок, установленного оборудования, следует учесть и резервный показатель.

Если планируется в будущем устанавливать дополнительные приборы или менять, устаревшие устройства на более мощные. Ток, протекающий по проводам, нагревает его. Большая сила тока сильнее нагревает. Подобный фактор доказывает формула:

Y = H : Z, где:

• Y – сила тока;
• H – напряжение сети;
• Z – сопротивление.

Существует зависимость между параметрами. Проводник с большим сопротивлением, больше выделяет тепла, что возможно с маленькой площадью поперечного сечения токопроводящих жил. Проводка с медными жилами 70 мм² принадлежит к системе, которая способна обеспечить безопасность.

Сколько ампер держит конкретный проводник на разведенной ветви, можно вычислить, если разделить общую мощность всех приборов, которые предстоит подключать или отдельного устройства, на напряжение в сети.

Разновидности

Кабель представляет собой сборную конструкцию. Производитель выпускает кабельную продукцию для различных нужд, которые отличаются между собой:

По количеству жил

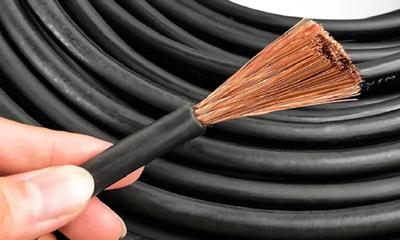

Многожильные

Электрический ток проходит по металлической проволоке, которую называют жилой. Пропускная способность зависит от поперечного сечения и количества проводов внутри конструкции кабеля. Многожильным называют кабель из нескольких изолированных проводов, заключенных в общую оболочку. При этом он может быть однопроволочным и многопроволочным.

Тонкие проволоки между собой не изолируют, скручивают в жгут, подобная скрутка является отдельной токопроводящей жилой. Конструкция может состоять из 2-х и более жил. Многожильные изделия обладают высокой токовой проводимостью, гибкостью.

Укладывают проводник в кабельные коробки, подводят к выключателям, розеткам. Монтаж многожильного проводника проводят в коробах, лотках, соединяют с электросетями в строительных конструкциях, укладывают на поверхности стен и в штробах.

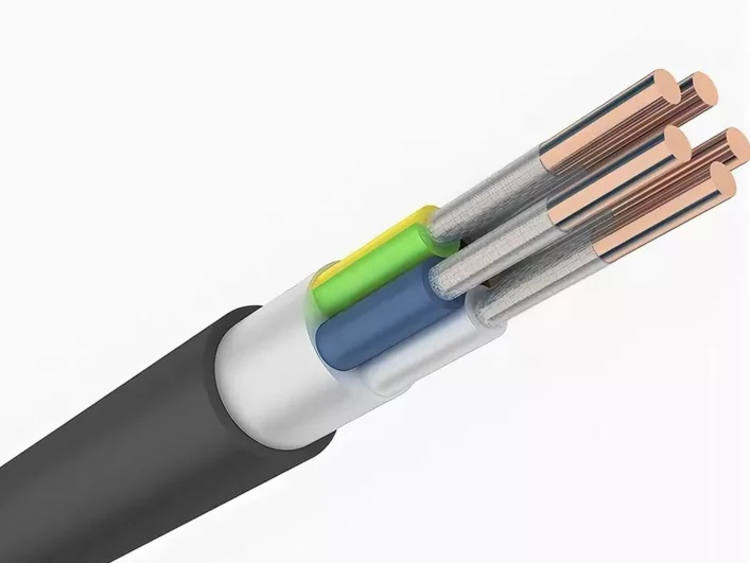

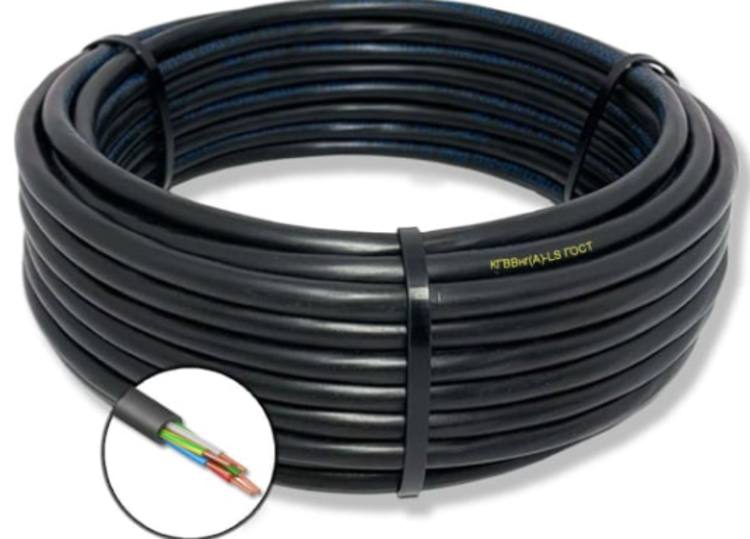

КГВВнгA-LS ПРОВОДНИК 5×70 мм², 800м OZ61986L800

Кабельное изделие предназначено для стационарной электропроводки в различных зданиях. Достоинством продукта служит повышенная гибкость, применение вместо одножильного ВВГ, на участках, где много перепадов. Возможен монтаж электропроводки на открытом пространстве с защитой от солнечных лучей.

Характеристики:

• тип – кабель гибкий;
• количество жил – 5;
• сечение – 70 мм²;
• диапазон рабочих температур – -50-+500С;
• материал – медь;
• изоляция – ПВХ пластикат;
• оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким газовыделением;
• форма провода круглая, структура многопроволочная.

Цена 7773 р./м.

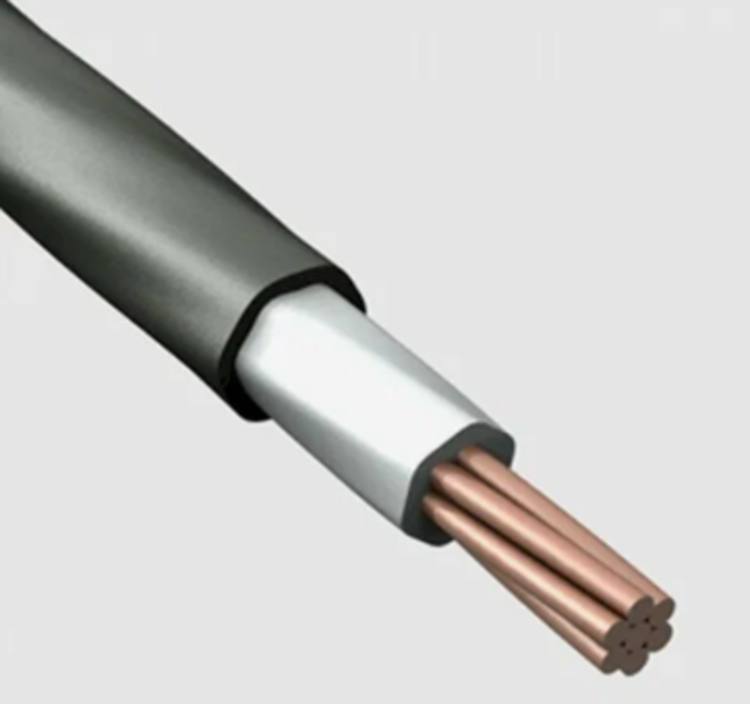

Одножильные кабели

В конструкцию электрического изделия входит одна токопроводящая жила. Кабельный продукт наделен высокой электропроводностью, обеспечивает качественную без потерь передачу электрических ресурсов, многие изделия имеют большое токопроводящее сечение.

Обладает изделие износостойкостью, универсальностью. Медный одножильный кабель выпускают производители разных марок, что позволяет использовать в энергетике, телекоммуникационных системах, в жилых и общественных помещениях. Применяют одножильный проводник для передачи и распределения электроэнергии, при соединении приборов и устройств, для укладки в специальных кабельных эстакадах.

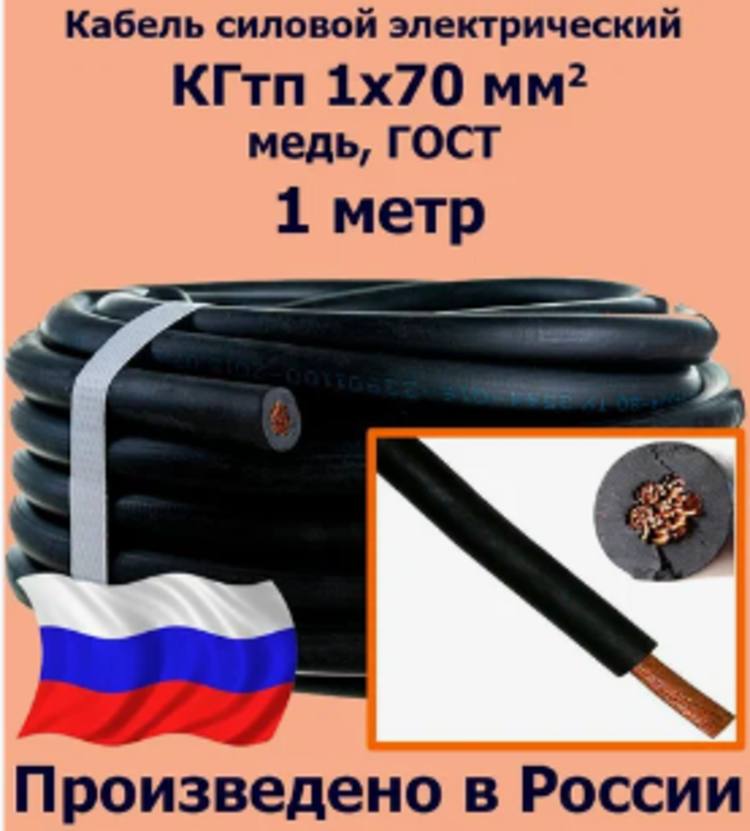

КГтп 1х70 мм2, медь, ГОСТ, 1 метр

Кабель предназначен для подключения к электропитанию бетономешалок, генераторов, строительного и бытового оборудования. Маркировка расшифровывается:

• КГ – кабель гибкий;
• тп – термопластичный эластомер использован для изоляции;
• 1 – количество токопроводящих жил;
• 70 – сечение жил в мм².

Характеристики:

• тип – кабель силовой;
• материал жилы – медь;
• структура провода многопроволочная;
• наружный диаметр – 19.9мм;
• максимальное напряжение – 660 В;
• особенности – гибкость;
• климатическое исполнение – ХЛ;
• диапазон рабочих температур – -60^о-+50^о С;
• прокладка возможна при температуре -40оС;
• радиус изгиба – 8 наружных диаметров;
• гарантия – год.

Цена 1513 руб.

По типу изоляции

Каждую токоведущую жилу кабеля при производстве покрывают слоем диэлектрика, покрытие называют изоляцией:

• бумажной с масляной пропиткой, которая постепенно уходит в прошлое, как устаревший вариант;
• пластмассовой, наносят экструзивной технологией, материал обладает большой пропускной способностью, высокой термической устойчивостью, обеспечивает проводку на холоде без подогрева кабеля;
• из материала на основе поливинилхлоридного пластиката с добавками разных стабилизаторов, что делает продукцию гибкой, замедляя снижение удельного сопротивления.

Применяют сшитый полиэтилен в качестве изоляции токопроводящих проводников, а также резину. Фторопластовый изолятор является самым сильным диэлектриком с высокими эксплуатационными характеристиками. Из-за высокой стоимости фторопласт используют для изоляции кабеля, который предназначен для эксплуатации в жестких условиях. При маркировке производитель в буквенном обозначении указывает вид изоляции и оболочки.

Например, марка ВВГ 2х70, расшифровывается:

• В – изоляция из ПВХ пластиката;
• В – поливинилхлоридная оболочка;
• Г – нет защитного покрова.

Цифры в маркировке отражают количество жил и площадь сечения проводника.

По типу

Ключевой отличительный признак кабельной продукции, принадлежность к конкретной группе, можно определить по маркировке. Каждый тип кабеля предназначен для различных сфер деятельности человека, определенной сферы индустрии. К примеру:

1. Кабель монтажный позволяет создавать коммуникационные системы, соединяет отдельные блоки приборов с аппаратами различного назначения. По маркировке определяют возможность прокладки в климатической зоне. Монтажные виды изделий можно проводить внутри, снаружи помещений, укладывать в траншеях и кабельных сооружениях.
2. Группа кабелей связи предназначена для создания телефонных магистралей. Используют продукцию для проводки в коллекторах, тоннелях, внутри и снаружи зданий.
3. Кабельная продукция из группы управления предназначена для подсоединения исполнительных механизмов с датчиками, соединяют межприборные и межблочные элементы электронной аппаратуры.
4. Проводники выпускают специально для систем, используемых в различном транспорте – водном, воздушном, железнодорожном, автомобильном. Применяют в охранной и пожарной сфере для организации сигнальных систем.
5. Широкое использование нашли кабели радиочастотные и нагревательные.

Силовые

Особого внимания заслуживает кабельная продукция из силовой группы. Высокие технические характеристики благодаря инновационным технологиям производства, позволяют эксплуатировать силовые кабели разных марок во всех сферах деятельности человека. Изделия успешно передают и распределяют электричество на промышленные объекты и жилые дома.

Кабельная продукция силовой категории позволяет подключать трансформаторные подстанции, обслуживать предприятия всех промышленных отраслей, снабжать электроэнергией многоквартирные дома и частные коттеджи, торговые центры, аэропорты, автовокзалы.

Силовой кабель необходим для:

• подключения устройств к электросетям;
• подпитки производственных станков.

Прокладка силовой кабельной продукции возможна в грунтах разных категорий, в кабельных сооружениях, в земле и на воздухе.

ВВГнг(A)-FRLS 1х70 мм2 ГОСТ 5м

Назначение силового огнестойкого проводника тока для проводки электроснабжения внутри жилых и административных зданий, разного назначения помещений.

Характеристики:

• вид — кабель бытовой;
• материал жил – медь;
• применение внутреннее;
• оболочка – ПВХ;
• изоляция из поливинилхлоридного пластиката;
• количество жил – 1;
• длина – 5м;
• наружный диаметр – 24.7мм;
• срок службы – 30 лет;
• минимальный радиус изгиба – 197 мм.

Цена 8868 руб.

Контрольные

Группа контрольных кабелей обладает широким рядом маркоразмеров. Проводник служит для соединения:

• разных неподвижных стационарных устройств;
• электрических контрольно-измерительных приборов;
• технологического оборудования.

Изделия используют для прокладки в коллекторе, туннеле, шахте, колодце, любого вида кабельного сооружения. Для использования в разных задачах, торговые точки предлагает купить от прямого производителя модель:

КВВГнг(А)-LS 7х70 Алюр

Производитель рекомендует использовать марку товара для соединения с распределительными устройствами электрических приборов, аппаратов. Отличный вариант для прокладки в кабельных сооружениях, внутри зданий.

Характеристики:

• тип – кабель силовой контрольный;
• длина – 35 м;
• количество жил – 7;
• сечение – 70 мм²;
• материал – медь;
• оболочка и изоляция из ПВХ пластиката.

Цена 8955 р./ бухта.

Рекомендации по выбору

Перед выбором пользователю предстоит определиться:

• для чего нужен кабель, заменить старую проводку или обеспечить электроснабжением новую постройку;
• с местом прокладки;
• с общей нагрузкой сети и отдельной ветви;
• с маркой кабельной продукции.

В магазине проверяют:

• технические характеристики;
• какой производитель выпустил продукцию;
• материал оболочки и изоляции;
• срок эксплуатации;
• качество изделия.

Качественный продукт хорошо разгибается и сгибается, медные жилы обладают ярким цветом. Следует учесть, что изделие с низкой толщиной оболочки и изоляцией низкого качества снизит срок эксплуатации.

ТОП лучших производителей

Калужский кабельный завод

Известен товаром высокого качества, который оснастил рынок в соответствии с потребительским спросом. Кабельно-проводниковые изделия компании отличаются современной изоляцией, оболочкой, долгим сроком эксплуатации. Продукция сертифицирована, проходит проверку в современных лабораториях на высокоточном оборудовании.

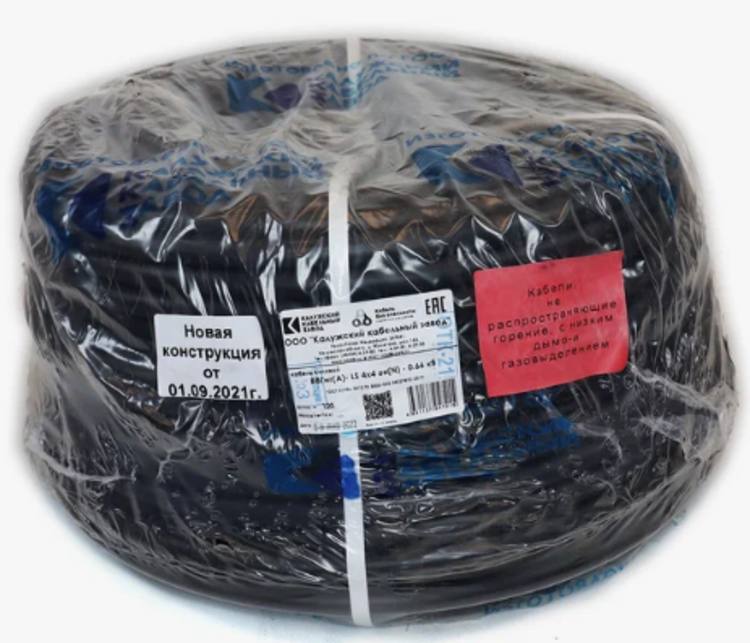

ВВГнг(А)-LS 4×70 ГОСТ

Коротко о товаре:

• цвет черный;
• тип – кабель силовой;
• применение – внутреннее;
• материал жил – медь;
• количество проводников – 4;
• сечение – 70 мм²;
• максимальные ток нагрузки – 33А;
• диапазон температур эксплуатации – -50 — +50оС;
• изоляция – ПВХ;
• оболочка – ПВХ пластикат.

Цены по магазинам 4956 руб.

АО завод Энергокабель

В компании работает квалифицированный персонал, которому важен имидж торговой марки, известный на рынке высоким качеством и широким ассортиментом. Сегодня в продаже находится тысячи маркоразмеров, предприятие обеспечивает промышленность качественной кабельной продукцией из группы силовых, контрольных, установочных маркоразмеров.

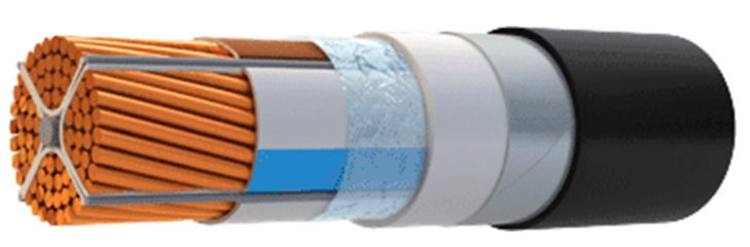

ВБбШв 4х70, артикул 00001179

Характеристики:

• марка – ВБбШв;
• производитель – Энергокабель;
• количество жил – 4;
• материал – медь;
• сечение мм²– 70;
• структура – МП;
• оболочка – ПВХ пластикат ;
• изоляция из поливинилхлорида;
• температура монтажа до -15оС;
• сфера применения – стационарная прокладка;
• радиус изгиба – 10 наружных диаметров.

Цена 298р/м.

Самарская кабельная компания ЗАО СКК

Фирма приняла эстафету от Куйбышевского завода, продолжает традиции, выпуском высококачественной продукцией. Производственные площадки предприятия оснащены современным оборудованием. В лаборатории специалисты проводят строгий контроль каждого производственного этапа. Завод продолжает свое развитие на основе инновационных технологий, расширения ассортимента, насыщения потребностей покупательского спроса.

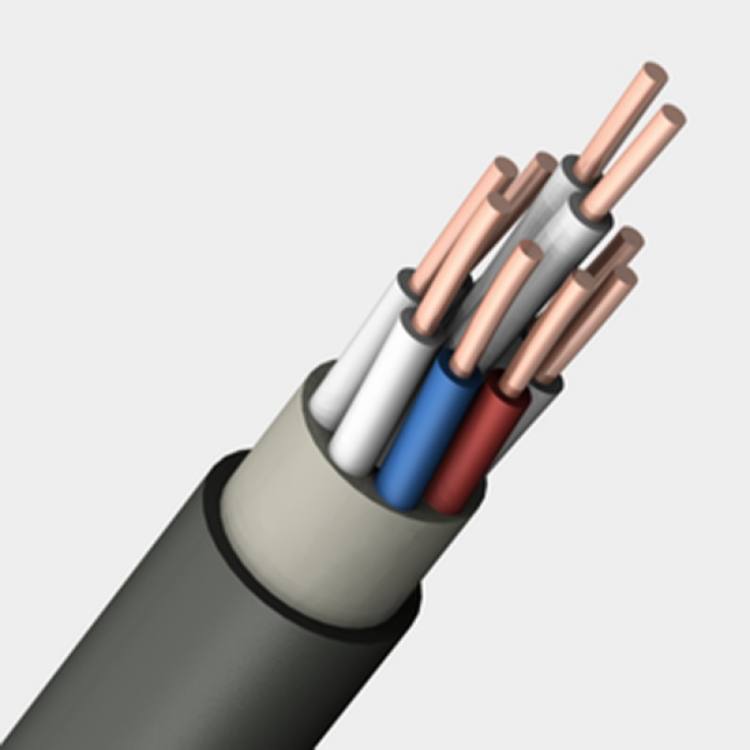

КВВГ 14х70 СКК

Конструкция состоит из:

• 1 – медных токопроводящих жил в количестве 14 шт;
• 2 – изоляции из поливинилхлоридного пластика;
• 3 – оболочки из ПВХ пластиката.

Марка КВВГ принадлежит гибкому контрольному кабелю. Предназначение проводника в одиночном монтаже в кабельных сооружениях, на складах и промышленных объектах.

Коротко о товаре:

• тип – кабель силовой контрольный;
• материал жил – медь;
• вид – многожильный, сечение в мм² – 70;
• напряжение –0.38 кВ;
• изоляция и оболочка из поливинилхлорида;
• производитель – СКК.

Цена от 284р/м.

Подольсккабель

Обладает давней историей. Предприятие начало свою работу в 1941 году в самое суровое время для страны. На данный момент цеха полностью прошли через модернизацию, оснащены современным оборудованием. Продукция соответствует современным стандартам и нормативам, регулярно подвергается строгому контролю на качество.

КГВВнг(А)-LS 1х70

Гибкий проводник предназначен для электропроводки в жилых и производственных помещениях. Конструкция состоит из токопроводящей многопроволочной жилы. Оболочка обладает низким газовыделением.

Характеристики:

• вид – кабель силовой гибкий;
• материал жил – медь;
• сечение в мм² – 70;
• климатическое исполнение – УХЛ;
• категория размещения – 5;
• температура эксплуатации – от -50°С до +50°С;
• радиус изгиба – 5 наружных диаметров;
• допустимая температура нагрева – +70^оС;
• срок эксплуатации – 30 лет.

Цена 930 руб.

ООО Конкорд

Деятельность компании направлена на производстве силовых и контрольных кабелей с высокими эксплуатационными характеристиками. Клиентами фирмы являются ведущие строительные, промышленные предприятия. Конкурентоспособность на рынке кабельной продукции поддерживается широким номенклатурным перечнем, постоянным обновлением ассортимента.

ВВГнг(А)-LS 1х70мк-1; 6760 Конкорд

Кабель силовой предназначен для стационарной прокладки.

Параметры:

• производитель – Конкорд;
• марка – ВВГнг(А)-LS;
• количество жил – 1;
• материал – медь;
• оболочка и изоляция из ПВХ пластиката;
• сечение мм² – 70;
• монтаж при температуре до -15^оС;
• нормативный документ ТУ 3500-012-12350648-14;
• диаметр – 16.9мм;
• радиус изгиба – 7.5 диаметров;
• форма проводника – круглая.

Цена 2101 руб.

Особенности монтажа и эксплуатации

Для прокладки медного кабеля сечением 70 мм²необходимо предусмотреть ключевые аспекты:

1. Перед проводкой проводят тщательную подготовку. Необходимо оценить систему, определить маршрут монтажа, подготовить материалы и инструменты.
2. Выбирать изделия нужно в соответствии с функциональностью, потребностями для определенной цели.
3. При монтаже учитывают максимальные расстояния, обращают внимание на ограничения касательно электромагнитных помех, перекрестных наводок, всех влияющих факторов на эффективную проводимость кабеля.
4. Для долгосрочной эксплуатации необходимо защитить от деформаций кабельными каналами, лотками, трубами, чтобы предотвратить изломы, вмятины.
5. Размещать провод нужно так, чтобы не было перекрытий другими проводками.

По завершении работ необходимо провести тестирование системы на работоспособность. Правильный электромонтаж залог безопасности. Во время эксплуатации при обнаружении повреждений на обмотке и изоляции, следует сразу заменить деформированный участок.

Плюсы и минусы

Практика показала, что электропроводка с медными жилами сечением 70 мм²обладает явными преимуществами:

• хорошей электропроводимостью;
• долгим сроком эксплуатации;
• надежностью;
• стойкостью перед изгибами с переломами;
• устойчивостью перед коррозией;
• гибкостью;
• простой проводкой и легким обслуживанием.

Минусы:

• высокая цена;
• значительный вес, что требует дополнительных опорных конструкций.

Огромная востребованность медного кабеля сечением 70мм², поглощает незначительные недостатки продукции. Причина в полном удовлетворении покупательского спроса нужными марками силовых, контрольных, информационных и прочих изделий, высокого качества.

Полезное видео

О расчете сечения в видео:

Заключение

Широкий ассортимент кабельной продукции на рынке, позволяет сделать правильный выбор проводника тока в соответствии стоковыми нагрузками. Медные кабели сечением 70 мм², при выборе нужной марки, обладают отличными техническими параметрами.

Монтаж электропроводки, оценку условий и места электромонтажа, следует доверять специалистам. Только так можно избежать множества ошибок и обезопасить свой дом от аварийных ситуаций. Следует учесть, что пожар чаще всего возникает из-за КЗ, возгораний в электропроводке.
