Проводим освещение в сарай: нормы и требования, инструкция

Хозяйственные постройки в частном доме или на дачном участке существенно повышают функционал земельного участка. В них можно организовать как складское помещение, так и сарай для домашнего скота, теплицу и т.д. Но не для всех ситуаций хватает естественного освещения, поэтому приходится устанавливать приборы искусственного света. Однако из-за особенностей климатических условий и конструкции помещения освещение в сарае нужно выполнять в соответствии с правилами.

Требования и нормы

Существует большое количество советов, но следует заметить, что все рекомендации должны соответствовать нормативным документам. Иначе ошибки  и недочеты в системе электроснабжения сарая может привести к электротравме или аварийной ситуации.

В зависимости от типа здания освещение сарая будет существенно отличаться:

  • В сухих помещениях, которые отапливаются в зимний период, можно использовать любой метод прокладки проводки. Если сарай отапливаемый, линию можно смонтировать как открытым, так и скрытым способом.
  •  В не отапливаемых сараях, где может появляться естественная влага от температурных колебаний, электрический кабель дополнительно помещают в герметичную трубку, предотвращающую проникновение росы. Приборы освещения также выбираются с достаточной степенью пыле- влагозащищенности.
  • Для сараев с повышенной влажностью (где организованна теплица, парник и им подобное помещение) необходимо применять кабельно-проводниковую продукцию с двойной усиленной изоляцией согласно п.2.1.43 ПУЭ. Светильники должны иметь защиту IP67 или IP68, коммутатор выносится за пределы сарая.
  • Если сарай построен из досок и внутри отсутствует какая-либо отделка, то прокладка проводки и установка приборов освещения по горючей поверхности выполняется в соответствии с п.2.1.38 ПУЭ на негорючей поверхности. Негорючий слой при непосредственном расположении на нем должен выступать в каждую сторону в случае открытой прокладки согласно п. 2.1.37 ПУЭ. Скрытая проводка в деревянных конструкциях выполняется в металлических трубках, не распространяющих искрообразование.
  • Для обеспечения безопасности в ходе эксплуатации освещения или другого электрооборудования в сарае должны использоваться специальные меры в соответствии с п.1.7.50 ПУЭ. Это может быть подключение светильников к низкому напряжению 12В, применение защитного заземления, подключение УЗО или двойная изоляция кабелей. Вышеперечисленные меры можно использовать как все вместе, так и по отдельности.

Варианты осветительных приборов для сарая

Все типы искусственного освещения сарая можно разделить на внутренние и наружные. Наружное чаще всего, располагается непосредственно у входа или вблизи двери. С целью экономии электроэнергии можно использовать солнечные светильники, которые днем будут накапливать заряд, а ночью освещать здание.

Светильник на солнечных батареях у входа
Светильник на солнечных батареях у входа

Внутренние осветительные приборы устанавливаются на потолок или стену, дополнительное освещение может размещаться у полок, возле верстака или стола, если использование сарая предполагается под мастерскую.

Для освещения хозяйственных зданий можно использовать несколько типов осветительного оборудования:

  • Светодиодные светильники – являются наиболее экономными с точки зрения выделяемого света на каждую потребленную единицу мощности. Отличаются длительным сроком эксплуатации, приемлемым температурным диапазоном для освещения сарая, но их стоимость является самой высокой;
  • Люминесцентные – вторые в списке экономных ламп для внутреннего освещения сарая, они обладают немного худшими параметрами, чем LED лампочки. Однако они крайне капризны к низким температурам и при показателях ниже –5ºС   энергосберегающая лампа может не загореться вообще.
  • Галогенные лампы – отличаются низкой эффективностью для освещения сарая, но имеют самую низкую стоимость. Нои актуальные если сарай используется редко и освещение включается лишь по необходимости.

Лампы накаливания в светильниках используются крайне редко, если хозяин не хочет менять на более совершенные модели. Но, в то же время, лампочки Ильича для освещения оправдано для зимних курятников, так как они являются местным обогревателем и дают хороший спектр свечения для набора веса птицей, повышают активность. Помимо этого в курятнике искусственный свет может реализоваться специализированными светодиодными приборами, но их цена довольно высока, в сравнении с классической лампой.

Для некоторых сараев актуально иметь автономное освещение, особенно, если он используется и как гараж, подвальное помещение и т.д. Наиболее простым вариантом автономного источника является аккумуляторный фонарик, который можно хранить в любом удобном месте. А вот в гараже автономное освещение можно запитать от автомобильной батареи.

Подготовительные работы

Подготовку инструментов и приборов для освещения сарая можно начинать как до начала строительства сарая, так и уже в процессе его непосредственной эксплуатации. Для подключения или постройки автономного здания на участке вам необходимо определить наиболее подходящий способ питания: по воздуху или подземный.

Способ питания сарая по воздуху
Способ питания сарая по воздуху

Подземный способ считается самым безопасным, при отсутствии подземных коммуникаций в планируемой зоне расположения линии, лучше протянуть кабель в грунте, так вы предотвратите воздействие атмосферных факторов на него. Это займет больше времени, вам потребуется прокопать траншею на глубине не менее 0,8м и уложить в нее кабельный канал или трубу для защиты линии освещения от механических повреждений.

Воздушная линия монтируется проще и быстрее, но кабель будет перегибаться в месте крепления и изоляция со временем перетрется. Расположение кабеля освещения сарая должно проходить на высоте не менее 2,7 м, для чего используют либо крышу, либо отдельную опору. Для вытяжки линии вам понадобится  стальной трос, фиксаторы и анкеровка для натяжки.

Что понадобится для натяжки несущего троса
Что понадобится для натяжки несущего троса

Сечение кабеля для освещения сарая подбирается в зависимости от применяемой нагрузки, вам необходимо просуммировать мощность светильников и планируемого электрооборудования (печей, вентиляторов, станков и т.д.). Затем по мощности выбирается сечение из таблицы:

Таблица: сечение кабеля в зависимости от нагрузки

Полная таблица сечений

К примеру, для нагрузки в 5 кВт вам подойдет сечение проводов в 2,5 мм2 по меди или 4 мм2 по алюминию. Заметьте, линию освещения выполнять можно медным проводом, как внутри сарая, так и снаружи, в то время как алюминиевым, только снаружи. Чаще всего используют марки кабеля СИП (для подвода к постройке проводки воздухом), ВВГнг, ШВВП или  ПВСнг-LS.

На этапе подготовки обязательно составьте хотя бы приблизительную схему электроснабжения. Это позволит определить количество приборов освещения, выключателей, розеток и распределительных коробок, которые вам пригодятся.

Пример схемы освещения в сарае
Пример схемы освещения в сарае

Пошаговая инструкция организации освещения в сарае

Монтаж освещения может отличаться в каждом конкретном случае, что связано с индивидуальными особенностями конструкции каждого сарая. В качестве примера рассмотрим вариант запитки воздушной линией, для этого вам понадобится выполнить такие действия:

  • В распределительном щитке дома установите отдельный автоматический выключатель для питания сарая. По мере возможности желательно использовать и отдельное УЗО.
Подключите автомат и УЗО для линии питания сарая
Подключите автомат и УЗО для линии питания сарая

Далее автомат остается в отключенном положении до окончания монтажа электрической проводки или линию освещения к нему не подключают.

  • Проведите линию от дома к сараю, допустим, вы собрались провести проводку по воздуху.
Проведите линию от дома к сараю
Проведите линию от дома к сараю

Натяните стальной трос, проследите, чтобы натяжка была сильнее, чем у кабеля, иначе их назначение поменяется местами. Если вы используете СИП с несущей жилой, трос натягивать не нужно.

  • Просверлите отверстие в стене и заведите кабель в сарай. Место ввода лучше выбирать в непосредственной близи от точки крепления.
Заведите кабель в сарай
Заведите кабель в сарай
  • Если в качестве гаража используется сарай, то на вводе лучше смонтировать щиток с автоматами, дополнительной защитой или понижающим блоком питания.
Смонтировать щиток с автоматами
Смонтировать щиток с автоматами

Для других назначений сарая будет достаточно распределительной коробки. Монтаж распределительной коробки выполняется на саморез или дюбель.

  • От коробки выведите проводку для освещения, если планируется дополнительная розетка, то для нее выполняется отдельный отвод.
Сделайте отводы кабеля от распределительной коробки
Сделайте отводы кабеля от распределительной коробки

Помимо этого можно сделать розетку, включаемую вместе с освещением в рабочей зоне сарая.

  • Закрепите проводку на стенах при помощи хомутов или любым удобным для вас способом. Если для освещения вы штробили стены, то уложите кабель в штробу.
Закрепите проводку
Закрепите проводку
  • Установите светильники в нужных местах. Для этого просверлите отверстия под дюбель и закрепите прибор освещения.
Освещение в сарае: установите светильники
Установите светильники
  • Установите розетки и выключатели для освещения помещения, подключите все оборудование к проводке.
Установите розетки
Установите розетки

После того, как провода подключены, монтаж распределительных коробок закончен и доступ к токоведущим частям закрыт, можете подключить линию питания хозяйственной постройки к автомату в распредщитке.

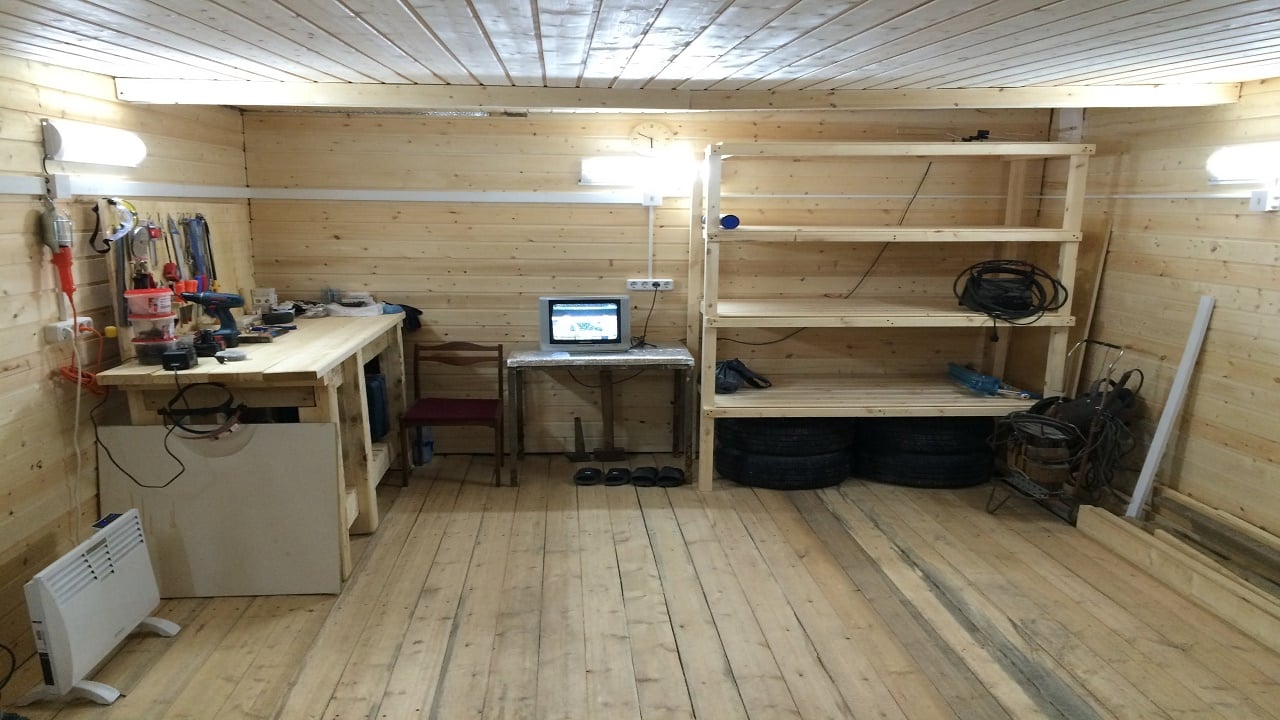

Фото примеры готовых вариантов
