Что такое и как устроена охранная сигнализация?

В связи с улучшением технической оснащенности злоумышленников взлом или проникновение в какое-либо помещение сегодня является лишь вопросом времени, которое в подобных ситуациях выступает не на стороне владельца. Для предотвращения несанкционированного вмешательства в настоящее время широко используется охранная сигнализация, как эффективное средство предотвращения хищений или снижения масштабов их последствий. Как устроена система сигнализации, и какими принципами руководствоваться при ее выборе мы рассмотрим в данной статье.

Состав

Охранная сигнализация является составляющей комплекса охранных систем, предназначенных для оповещения в случае нарушения неприкосновенности частной собственности. Эффективность системы напрямую зависит от возможности оценки факторов проникновения и передачи информации о ней. В соответствии с п.4.1. ГОСТ Р 52435-2015  в состав сигнализации входят:

  • Модули извещения;
  • Приемно-контрольный блок;
  • Модули оповещения;
  • Устройства управления сигнализацией.

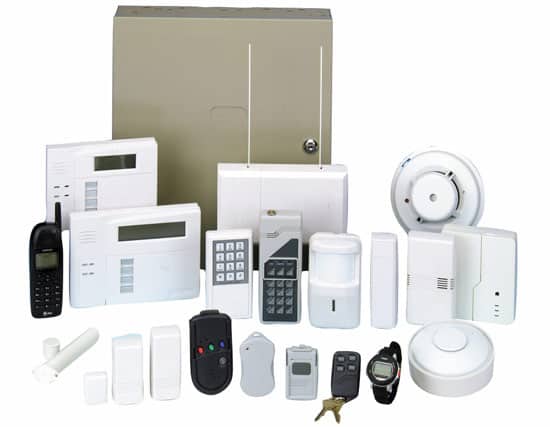

Состав охранной сигнализации
Рис. 1. Состав охранной сигнализации

Модуль извещения

Модуль извещения представляет собой систему датчиков, реагирующих на изменение замеряемого ими параметра (звука, перемещения, температуры, давления, целостности цепи и т.д.).

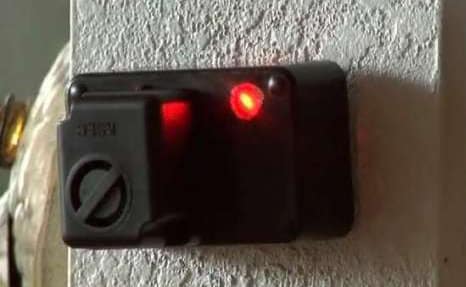

Датчики для охранных сигнализаций
Рис. 2. Датчики для охранных сигнализаций

По принципу действия и по назначению выделяют огромное количество различных категорий датчиков, но в системах охранной сигнализации наиболее часто используются датчики:

  • Открытия – магнитный ключ/замок, одна половина которых устанавливается на раме, а вторая на дверях или окне. При открытии последних магнитный ключ отходит от замка и открывает путь для протекания сигнала.
  • Движения – воспринимают информацию о состоянии всего объема помещений и подают сигнал в случае наличия каких-либо перемещений в пространстве.
  • Разбития стекла – могут монтировать как непосредственно на стекло, так и вблизи них. Большинство таких моделей реагирует на высокочастотные и низкочастотные звуковые колебания и вибрацию.
  • Тепловые – реагируют на температурные колебания в пространстве, так как температура тела человека существенно отличается от окружающей среды.

В случае возникновения достаточного уровня измеряемой величины датчик преобразовывает его в электрический сигнал, который далее передается по линиям связи.

Приемно-контрольный блок

Приемно-контрольный блок применяется для съема показаний, поступающих из цепей датчиков. Он собирает и перерабатывает полученную информацию и в случае совпадения данных сигнала запускает алгоритм сигнализации и оповещения. Как правило, этот блок содержит электронный контроллер, запрограммированный на работу по ряду входящих и выдающих линий связи.

Модули оповещения

Модули оповещения призваны сообщить о проникновении или нарушении периметра. Для этого они могут передавать данные в правоохранительные органы, охранные фирмы, выводить на дисплей или принимать другие способы воздействия.  По типу они подразделяются на такие виды:

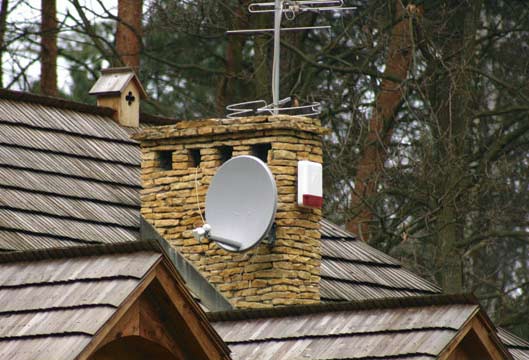

  • Звуковые – представляют собой сирены динамического или пъезоэлектрического принципа действия. Призваны напугать злоумышленников, вызвать панику и вынудить их покинуть территорию.
  • Световые – аналогичны предыдущим, но воздействуют световыми эффектами. По способу воздействия могут мигать или просто включать свет, имитируя перемещения охраны по территории.
  • Комбинированные – совмещают звуковые и световые методы воздействия, считаются более эффективными за счет повышения психологического напряжения у правонарушителей.
  • Телефонные – передают информацию по линиям связи в виде записи в охранные организации или уполномоченному отделу.
  • Мобильные – оповещают владельца и другие структуры о происшедшем инциденте посредством SMS оповещения.
  • Телеуправление – выдают данные о происшествии на пульт или мнемопанель.

На практике устанавливают не один, а сразу несколько вариантов, поэтому и от приемно-контрольного блока выводится сразу несколько каналов передачи данных. В некоторых моделях охранной сигнализации может устанавливаться логика по приоритетности или в зависимости от воздействующих факторов.

Устройство управления

Устройства управления охранной сигнализацией позволяют задавать режим работы, активировать или отключать работу датчиков, открывать двери или давать зеленый свет в определенных ситуациях.

Для этой цели могут использоваться:

  • Клавиатура с дисплеем – устанавливается в местах контрольно-пропускных участков, внутри помещения. Позволяет оперировать охранной сигнализацией посредством введения кодов и команд.

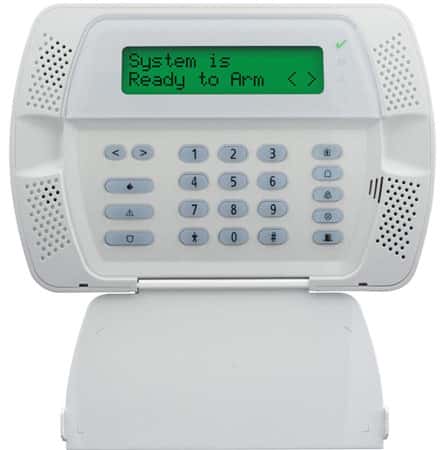

Клавиатура с дисплеем
Рис. 3. Клавиатура с дисплеем
  • Переносной пульт или брелок – позволяет изменять конфигурацию рабочих процессов или взаимодействовать с охранной сигнализацией в режиме свой – чужой.
  • Ключ – оригинальный вариант пропуска через систему внутрь помещения, на территорию объекта. В качестве ключей используются карты, ключ-таблетки и другие приспособления.
Использование ключа-таблетки
Рис. 4. Использование ключа-таблетки

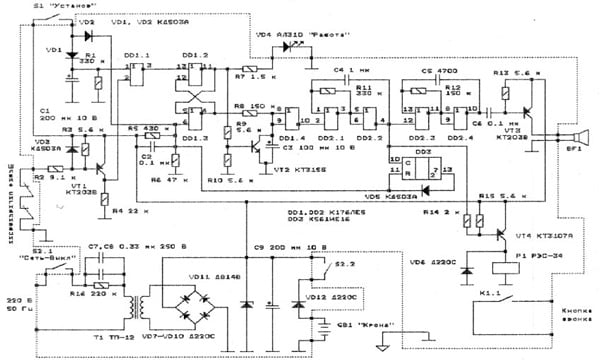

Принцип работы

Смоделируем ситуацию, когда в охраняемом пространстве возникает какое-либо движение. Датчик движения зафиксирует перемещение в зоне охвата и подаст сигнал по линиям связи к приемно-контрольному блоку. Здесь полученные данные обработаются и отправятся по шлейфам к исполнительному органу. Модуль оповещения начнет включать освещение на территории, запустит сирену или стробоскоп.

Принцип действия охранной сигнализации
Рис .5. Принцип действия охранной сигнализации

Если охранная сигнализация имеет связь с постом охраны или выводится на полицейский пульт  дежурному, то данные по мобильному каналу будут отправлены в уполномоченные структуры. Помимо этого, информация может передаваться на мобильный телефон владельца через систему СМС оповещения или посредством специализированного мобильного приложения.

Отключение оповещения охранной сигнализации может производиться за счет отдельно выведенной кнопки или посредством введения специального кода-команды для остановки. Аналогичным образом система срабатывает от любого другого типа модуля извещения.

Типы

Охранные сигнализации разрабатываются и внедряются под определенные шаблоны технических заданий. Реализация решения тех или иных задач осуществляется посредством систем определенного типа. В зависимости от критерия выделяют несколько видов, так, по способу воздействия существуют два типа:

  • Активные – оказывают непосредственное воздействие на грабителей посредством привлечения охраны, оповещения правоохранительных органов, других способов воздействия.

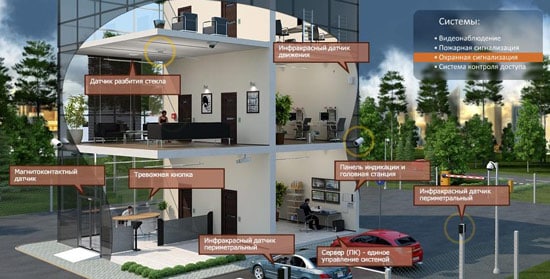

Активный тип охранной сигнализации
Рис. 6. Активный тип охранной сигнализации
  • Пасивные – создают ряд эффектов, предназначенных для отпугивания злоумышленников. Сюда относятся световые, звуковые и прочие воздействия, возникающие в пределах охраняемых объектов.

В зависимости от типа линий связи, по которым передается информация о происшествии выделяют две большие категории – проводные и беспроводные модели.

Проводные системы подразделяются на:

  • Аналоговые – передают информацию через шлейф по проводу к конкретной точке извещения. Являются дешевой, но малоинформативной системой.

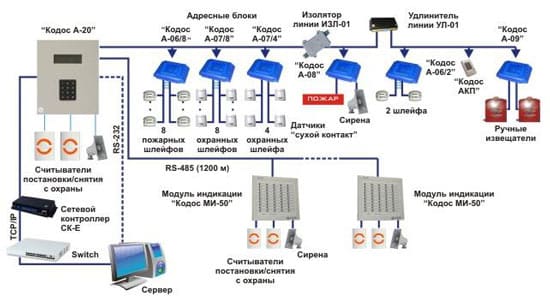

  • Адресные – имеет присвоенный адрес для каждого объекта, информацию обрабатывает микропроцессор и передает сигнал о конкретном датчике оператору.

Беспроводные охранные сигнализации также можно разделить на несколько групп, в зависимости от каналов передачи:

  • По радиосигналу – использует устройства радиопередачи для отправки сигнала тревоги, может выполняться с обратной связью или без таковой;
  • По мобильным каналам – использует модемы с классическими или специализированными SIM картами;

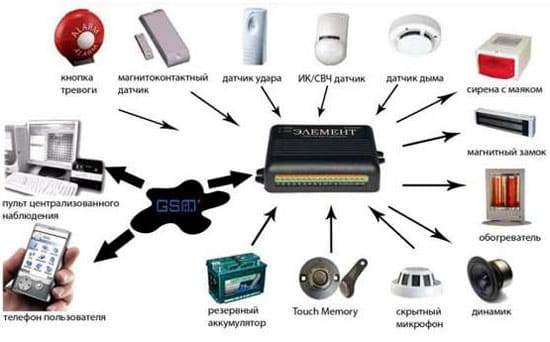

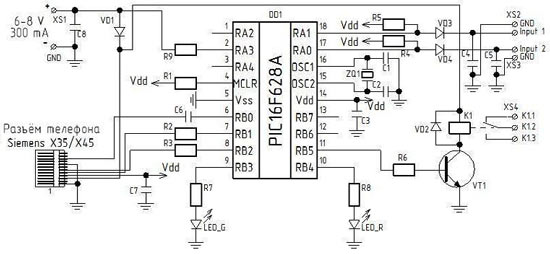

Передача мобильным каналом
Рис. 7. Передача мобильным каналом
  • Посредством wi-fi сигнала – использует интернет ресурсы для  отправки протоколов тревожного сигнала.

Особенности охранной сигнализации

Перед выбором конкретной модели важно определиться с основными характеристиками охраняемого объекта. А именно, вы должны обследовать помещение или территорию на предмет выявления наиболее вероятных мест проникновения, точек хранения ценностей, документов и т.д. Определите, где будет устанавливаться контрольный блок, расстояние до датчиков и исходных элементов, будет ли устанавливаться связь с диспетчерским пультом.

Для частного дома.

В частном доме актуальна установка и проводных и беспроводных систем охранной сигнализации. Важно отметить, что контроль устанавливается как внутри дома, так и снаружи: у входа, возле ворот, по периметру забора и т.д. Наряду с классическими модулями охраны сегодня набирает популярности опция “умный дом“, которая также предоставляет возможность контролировать открытое/закрытое положение окон и дверей, программировать реакцию датчиков на движение в комнатах и многое другое. Он же позволяет вести видеонаблюдение как за отдельными помещениями, так и за окружающим пространством.

Для квартиры.

В зависимости от размеров квартиры, площади комнат и количества окон, вы можете установить пассивную систему, реагирующую сразу по всему жилищу или активную с передачей данных о взломе на контрольный пульт. Желательно, чтобы охранная сигнализация контролировала все комнаты без исключения, охват также включает в себя лоджии, балконы, кладовки и прочие составляющие, через которые возможно проникновение. При малых площадях можно использовать автономные сигнализации, работающие только внутри квартиры.

Для дачи.

Основная сложность дачного участка – удаленность от владельца и, возможно, от населенного пункта, что существенно усложняет процесс выезда на место и активного реагирования. Поэтому для дачи актуальна пассивная охранная сигнализация, выводящая данные по GSM каналу на телефон владельца. Также важно срабатывание световых и звуковых сигнализаторов для отпугивания злоумышленников.

Для офиса.

Организация сигнализации в офисе
Рис. 8. Организация сигнализации в офисе

Если помещение под офис арендовано, то использовать проводную охранную сигнализацию нецелесообразно, куда выгоднее монтировать устройства, работающие через wi-fi или радиосигнал. В офисных вариантах хорошо помогает система видеонаблюдения, которая помимо охранных функций поможет следить за работой сотрудников. В зависимости от поставленных задач, охранная сигнализация может иметь и активное, и пассивное исполнение. К примеру, в небольших зданиях с ведомственной охраной или сторожем будет достаточно сработавшей сирены, чтобы привлечь их внимание.

Нюансы установки и монтажа

Современные блоки охранной сигнализации можно легко установить самому, но следует учитывать некоторые правила и нюансы:

  • Если вы устанавливаете датчики движения, то следует учитывать, что в соответствии с п.п.2.2.7 – 2.2.9 ГОСТ 26342-84 данные приборы имеют градацию о объему помещения и скорости перемещения человека. Которые вы должны учитывать на этапе настройки защиты.
  • Выбирая беспроводную сигнализацию, учтите, что дистанция охвата датчиков зависит от их технических параметров.
  • При установке оборудования на улице, учитывайте температурный режим вашего региона, иначе охранная сигнализация может перестать работать при сверхнизких температурах.
  • Если случаются перепады с электричеством, обязательно устанавливайте аккумулятор для бесперебойной работы.
  • Чем меньше датчиков вы устанавливаете, тем меньший охват и функциональность охранной сигнализации у вас будет.
  • Не экономьте на комплектующих, от их качества зависит ваша безопасность и сохранность вашего имущества.

Что выбрать?

Какого производителя выбрать
Какого производителя выбрать

На современном рынке охранных сигнализаций присутствует достаточно большой ассортимент продукции самых разных производителей. Поэтому далее мы рассмотрим наиболее надежные и проверенные фирмы, которые работают на рынке:

  • Jablotron – производитель мирового уровня, выпускающий оборудование для охранной сигнализации новейшего образца;
  • Visonic Ltd – израильский производитель охранных сигнализаций, уже около полувека удерживает ведущие позиции на рынке;
  • SATEL  – польский концерн, продукция которого характеризуется доступной ценой и приемлемым качеством;
  • Sapsan – отечественный производитель охранных сигнализаций, устройства обладают демократичной ценой и хорошо адаптированы под наши условия;
  • Ajax – относительно новая компания, которая уже успела зарекомендовать себя на рынке с лучшей стороны.

Список использованной литературы

При написании статьи активно использовались следующие учебники:

  1. О. М. Лепешкин, В. В. Копытов, А. П. Жук «Комплексные средства безопасности и технические средства охранно-пожарной сигнализации» 2009
  2. Ворона В.А., Тихонов В.А.  «Технические системы охранной и пожарной сигнализации» 2018
  3. Г.М. Пунегов «Секреты монтажа охранных систем» 2017
  4. Бирюкова О.В. «Электронные системы сигнализации» 2015
  5. Груба И.И. «Системы охранной сигнализации. Технические средства обнаружения» 2012

Комментарии и отзывы (2)

  1. Мухамбек

    А поясните мне недалекому. Автор, чем отличается тепловой датчик от инфракрасного?

    1. Макаров Дмитрий

      В данном случае ничем не отличаются. Так как принцип действия инфракрасного датчика основан на анализе теплового (инфракрасного) излучения.
