В частном доме для заземления электроустановок использована система ТТ. При замере мультиметром в розетке контактов фазы и заземления показывает напряжение как и в сети. Проверял все розетки — везде все одинаково.
На силовой сети в ванной стоит УЗО, все работает в штатном режиме. Это нормально? Получается у меня заземление сделано на уровне глухозаземленной нейтрали ТП? Или присутствует пробой фазы на землю?
Константин
Выбирать заземление для дома не из хотелок, а из того какая система заземления существует от вашей ТП.
ТТ заземления сейчас почти нигде нет. У вас скорее всего система с TN, у которой ноль заземлен. Соответственно и вам нужно выравнивать потенциалы между нулем и землей
Егор
Признаков системы ТТ два: 1) заземляющее устройство системы (у дома) электрически не соединено с нейтралью трансформатора (т.е. с PEN-проводником, который называют ещё нулевым проводом); 2) вся система является системой с глухозаземленной нейтралью. Поэтому, естественно, PEN-проводник системы имеет на всем протяжении на опорах повторные заземления. Значит, напряжение (230 вольт) между фазным проводником и заземляющим проводником это нормальное явление в системе ТТ. А то, что на опорах PEN-проводник имеет повторные заземления, это ещё не говорит о том, что данная система TN. Надо отталкиваться от того, с чем соединяются ОПЧ (открытые проводящие части) электроустановок потребителей: с заземлителем (системы ТТ и IT) или с глухозаземлённой нейтралью трансформатора (система TN). В системах ТТ и IT ОПЧ заземляются, а в системах TN — зануляются. Кроме того, нужно знать, что система ТТ (если она есть) это временная система (см. Технический циркуляр № 31/2012). После реконструкции ВЛ и перехода на ВЛИ (И-изолированным проводом) в электроустановках следует перейти на систему защитного заземления TN, для этого во вводном устройстве следует установить перемычку между N и РЕ шинами. Так что Константин и Александр в своих комментариях неправы.
Константин
Только в системе. TN-S-C повторное заземления PEN на опорах, но никак не в ТТ системе
Владимир
Поставьте УЗО или диф.автомат на ввод. При замыкании фазы на землю через нагрузку ( в вашем случае мультиметр) должна сработать защита. В противном случае смысла в заземлении нет.
Константин
Единственный правильный комментарий написал выше Александр — у вас не TT система фактически, а TN-S-C. В подтверждение можете выйти и осмотреть опоры питающей линии, если на них ноль заземлен, то у вас все равно общая земля получается. Вам надо будет зашунтировать до счётчика ноль на землю
Константин
потому что по образовавшейся цепи: фазный вывод трансформатора ТП — фазный проводник — первый щуп мультиметра — мультиметр — второй щуп мультиметра — заземление дома — земля — заземление нейтрали трансформатора ТП — нейтраль трансформатора ТП протекает ток, который регистрирует мультиметр и пересчитывает его в напряжение.
Сергей И
30 лет назад, нам в институте объясняли:
-Подходите к двери, дверь сама открывается, а оттуда кулак по лбу бьёт. Так вот тот кто дверь открывает это напряжение, а тот кто бьёт это ток.
Вот как-то так, зато доходчиво
Александр
А между земля и 0 показывает 0 Ом? «сарказм»
Aleksandr
Кабель 6 мм2 допускает ток 32А. Посмотрите таблицы
Александр
У Вас не система ТТ,а Система ТN-C-S ,т.к. PEN проводник приходит от ТП к вам на ГЗШ которая повторно заземляется у вас.В таком случае у Вас и будет такие показания измерения.
Макаров Дмитрий (Эксперт)
Чтобы пояснить причину полученных вами показаний мультиметра в домашней сети, для начала давайте детально рассмотрим принципиальные отличия системы заземления ТТ.

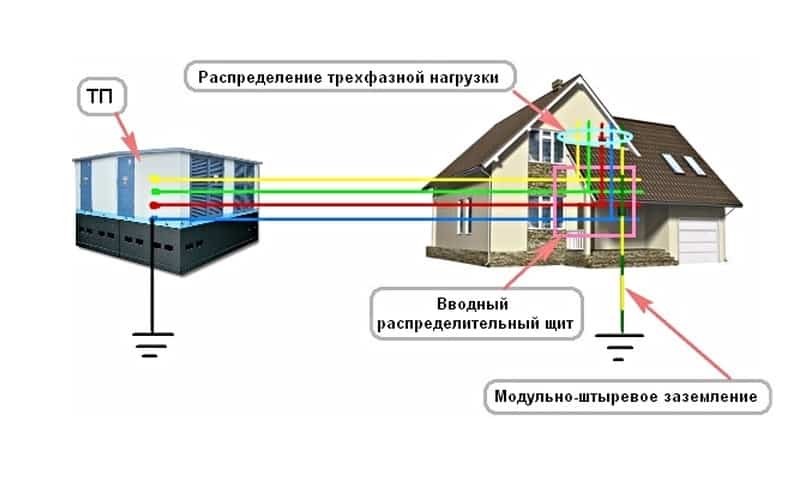

Пример данной схемы приведен на рисунке выше, как видите, на трансформаторной подстанции ТП у вас подключен трехфазный трансформатор, нейтраль которого глухо заземляется. По отношению к потребителю, на любой дом, улицу или группу потребителей приходит три фазы и нейтраль от трансформаторной подстанции. Защитное заземление для таких потребителей организовывается непосредственно для каждого индивидуально.
При измерении величины напряжения вы меряете разницу потенциалов между двумя точками. Посмотрите на схему, если вы прикладываете один щуп мультиметра к фазному проводнику, а второй к нулю, то получаете 220В. Присоединяя щуп к фазному проводу и к выводу заземления, вы, с электрической точки зрения, подключаетесь к тем же потенциалам, так как ноль на трансформаторной подстанции уже заземлен, то есть ноль и земля приравниваются к одному значению. Поэтому в том, что вы намеряли между фазой и землей 220В, ничего удивительного нет – это нормальная схема.
Если у вас установлено УЗО, то можете быть уверены, что оно обязательно отреагирует на токи утечки более его номинала срабатывания. Если бы фаза была закорочена на землю, то от тока короткого замыкания, скорее всего, отключился бы автоматический выключатель. Если во всех розетках в доме результаты измерения были одинаковы, это означает, что все точки подключения имеют качественные электрические соединения.
