Как подключить цифровую приставку к телевизору?

Государственная программа поэтапного перехода на цифровой стандарт телевещания DVB T2 приближается к финальной стадии – постепенному сокращению числа аналоговых ретрансляторов. Это говорит о том, что пришло время приобщаться к новым технологиям и переходить на «цифру». Мы расскажем об оборудовании, необходимом для приема сигнала телевидения в новом формате, а также о том, как правильно подключить цифровую приставку (ресивер) к телевизору или монитору.

Необходимое оборудование

Для просмотра цифрового вещания, в отличие от аналогового, понадобится ресивер, осуществляющий декодирование сигнала. Многие современные модели телевизоров (Филипс, Самсунг, Сони, Тошиба, LG, Panasonic и т.д.) оборудованы таким блоком. Чтобы убедиться в этом, следует обратиться к руководству пользователя, эта краткая инструкция прилагается к каждому изделию. Заодно проверьте, поддерживает ли встроенный тюнер формат DVB-T2, если нет – потребуется приобрести ресивер.

Ресивер Супра
Ресивер Супра

В зависимости от набора функциональных возможностей, стоимость такого устройства может варьироваться в пределах 800 – 3000 рублей. Заметим, что многие провайдеры цифрового кабельного телевидения предоставляют подписчикам ресиверы в аренду.

Помимо этого, нам потребуется получить цифровой сигнал. В городах и крупных населенных пунктах с этим проблем не возникнет, достаточно обратиться к местным провайдерам. Жителям сельской местности понадобиться установить антенну дециметрового диапазона или спутниковую тарелку. Последнее предпочтительней, поскольку не факт, ваш дом находится в зоне покрытия ближайшего цифрового ретранслятора. Помимо этого вариант со спутниковой тарелкой дает более широкий выбор телевизионных каналов.

Стандартная комплектация цифровой приставки

Рассмотрим, что входит в стандартный набор к ресиверу, эта информация может быть полезной при его подключении к телевизионному приемнику.

Стандартная комплектация цифровой приставки
Стандартная комплектация цифровой приставки

Перечислим, что изображено на рисунке:

  • А – руководство пользователя, рекомендуем тщательно ознакомиться с этой инструкцией, чтобы получить полное представление обо всех функциональных возможностях устройства и его подключении к ТВ и антенне.
  • В – кабель «Тюльпан» (RCA) с характерными разъемами, позволяет подключить приставку практически ко всем современным моделям телевизионных приемников.
  • С – устройство для дешифровки и преобразования цифрового сигнала в аналоговый (ресивер).
  • D – упаковочная коробка.
  • Е – пульт для дистанционного управления устройством.
  • F – элементы питания к пульту ДУ.
  • G – сетевой адаптер, для подключения устройства к бытовой электросети.
  • H – талон на гарантийное обслуживание.

Базовая комплектация может незначительно отличаться от той, что показана на фото (например, «Тюльпан» заменен HDMI кабелем).

Разъемы и их назначение

На задней панели устройства имеются различные разъемы, кратко расскажем, для чего они предназначены.

Разъемы ресивера SDT-96 из модельного ряда SUPRA
Рис 3. Разъемы ресивера SDT-96 из модельного ряда SUPRA

Пояснение к рисунку:

  1. Антенный выход.
  2. Разъем для подключения спутниковой тарелки, дециметровой антенны или кабеля местного провайдера.
  3. Гнездо для HDMI кабеля, позволяет подключать монитор или телевизор, оснащенный таким входом (цифровой выход, может передавать звук и изображение).
  4. Гнезда под кабель «Тюльпан» (передает аналоговый видеосигнал, а также стереозвук).

Некоторые устройства могут быть дополнительно оснащены разъемом «SCART», к нему подключается телевизор, видеомагнитофон или DVD-проигрыватель с функцией видеозаписи.

Ресивер с разъемом «SCART»
Ресивер с разъемом «SCART»

Помимо этого могут встретиться аппараты, где вместо гнезда HDMI установлены выходы D-SUB (рис. 5) или DVI.

Цифровая приставка со стандартным VGA (D-SUB) выходом
Рис 5. Цифровая приставка со стандартным VGA (D-SUB) выходом

Обратим внимание, что такие интерфейсы не передают звук, поэтому потребуется дополнительное соединение с помощью «тюльпанов» для его передачи.

Процесс подключения цифровой приставки к новому телевизору пошагово

Важно! Все манипуляции необходимо делать с выключенной техникой. Если подключать работающее оборудование, есть большая вероятность выхода его из строя.

Распишем порядок наших действий:

  1. Необходимо выбрать интерфейс подключения приставки к ТВ. Он может быть аналоговым (тюльпаны, D-SUB, SCART) или цифровым (HDMI, DVI). Выбор делается в зависимости от конкретной модели телевизора. Несмотря на то, что многие телевизионные приемники класса FULL HD имеют аналоговый вход, лучше подавать на них «цифру», поскольку двойное преобразование сигнала отрицательно отразится на качестве «картинки».

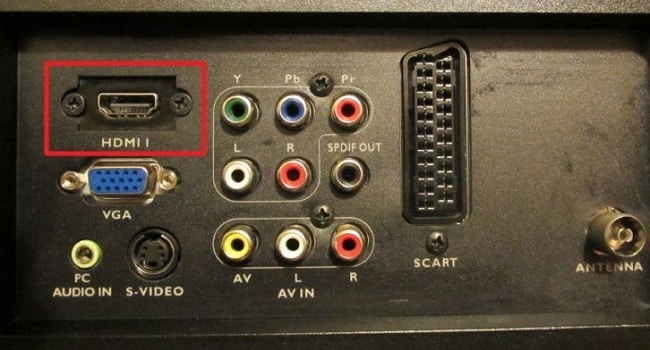

HDMI вход на телевизоре
HDMI вход на телевизоре

Данный интерфейс позволяет передавать видеосигнал и звук, поэтому подключение можно выполнить одним кабелем.

Если телевизор не имеет цифрового входа, он подключается любым аналоговым интерфейсом, проще всего это сделать с помощью тюльпанов. В том случае, когда на устройстве имеется только громоздкий разъем SCART, то можно приобрести для него переходник на тюльпан. Таким способом можно подключить практически любые модели, кроме совсем древних.

  1. Проверяем наличие необходимого для подключения кабеля, он может идти в комплекте к ресиверу или телевизионному приемнику. Если обнаружить таковой не удалось, потребуется его приобрести.
  2. Удаляем с приставки защитную пленку (если она имеется), устанавливаем ее на выбранное место и подключаем к телевизору. Кабели сделаны таким образом, что вставить их в непредназначенный для этого разъем физически невозможно. Исключение – тюльпаны, их можно перепутать местами. Но, чтобы предотвратить это, производители делают гнезда под них соответствующего цвета.
Стандартные цвета разъемов RCA интерфейса (тюльпаны)
Стандартные цвета разъемов RCA интерфейса (тюльпаны)

Как видите, цвета разъемов совпадают с расцветкой гнезд (4 на рис.3).

  1. Подключаем питание к приставке. Если сетевой адаптер встроенный, просто всовываем штекер в розетку, выносной блок питания предварительно подсоединяем к соответствующему гнезду ресивера.
  2. Подключаем к антенному входу (2 рис. 3) кабель провайдера, дециметровую антенну или спутниковую тарелку.
  3. Вставляем батарейки в пульт, включаем приставку и телевизор.

На этом процедура подключения закончена, и можно приступать к настройке каналов. Если у вашего телевизора нет перечисленных выше интерфейсов, не расстраивайтесь, мы расскажем, как выйти из создавшегося положения.

Подключение к старому телевизору

Преобразователь сигнала может работать даже со старыми моделями телевизионных приемников при подключении их к антенному выходу (1 на рис. 3). Для этого понадобится кусок антенного провода соответствующей длины и два антенных штекера. Чтобы не утруждать себя пайкой, можно взять специальные F-разъемы, процедура их монтажа на кабель продемонстрирована на рисунке 8.

Установка на кабель F-разьема
Установка на кабель F-разьема

Порядок действий:

  1. Снимаем изоляцию с антенного кабеля, аккуратно, чтобы не повредить оплетку (достаточно очистить 15 мм).
  2. Загибаем оплетку, как показано на картинке.
  3. Аккуратно снимаем изоляцию с центральной жилы.
  4. Необходимо оголить 10 мм центрального провода.
  5. Накручиваем разъем по часовой стрелке.
  6. Делаем это до тех пор, пока центральная жила не будет выступать на 2 мм от разъема.

Изготовленным кабелем подключаем антенный вход телевизора к соответствующему выходу приставки. Таким способом можно подключить любой телевизор, будь-то Горизонт 101 или легендарный КВН.

Как подключить 2 телевизора к цифровой приставке

Два телевизионных приемника можно подключить через антенный выход, для этого необходим специальный переходник с одного на два кабеля (сплиттер).

Двойной сплиттер
Двойной сплиттер

Поскольку приставка предназначена только для одного устройства, то два телевизора будут работать синхронно, то есть показывать один и тот же канал.

Настройка

Приставка настраивается таким же образом как телевизор, а именно:

  • Вызывается меню при помощи одноименной кнопки на пульте.
  • Выбираем соответствующую команду, запускающую сканирование каналов.
  • Когда сканирование закончено, сохраняем список обнаруженных каналов, при желании их можно сгруппировать определенным образом, дать название и т.д.

Подробную инструкцию и описание функциональных возможностей можно найти в руководстве пользователя. В большинстве случаев интерфейс меню интуитивен, поэтому настроить ресивер также просто, как и подключить цифровую приставку к телевизору.

Обсудить на форуме

Похожие статьи:

ОЦЕНИТЬ:
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (60 оценок, среднее: 3,78 из 5)
Загрузка...
Понравилась статья? Поделиться с друзьями:

Комментарии и отзывы

Комментариев: 18
  1. Евгения

    Здравствуйте у меня старый телевизор антенна работает есть цвет но нет звука как быть , что надо настроить чтоб был звук ? И где?

  2. Ольга

    denn приставка 1,5 года работала без замечаний. Подключена к старому телевизору панасоник тюльпаном. Но когда в сети начались работы по переходу на цифру, наша приставка стала колпачить: при включении – работает, но минут через 5 – 10 пишет :”сигнал отсутствует”. при отключении и далее включении приставки все повторяется. В чем дело?

  3. лиля

    приставку подключили к старому тв. тюльпан. антенна искра.всё настроилось. а на следующий день тв. завис на одном канале, на пульте от приставки кнопки не срабатывают, что это может быть??

  4. Андрей

    Подключили приставку DENN DDT111/121/131. Показывает 20 каналов но в черно-белом хорошем изображении. Что сделать в Москве для появления цвета?

    1. Макаров Дмитрий (автор)

      Отсутствие цвета после подключения приставки к телевизору свидетельствует либо о неверном режиме цветности, установленном в настройках телевизора, либо о неправильном подключении приставки. Если в вашей ситуации неправильно выставлены настройки, то вам следует изменить их в соответствующем меню вашего телевизора. Следует отметить, что приставки осуществляют трансляцию в кодировке PAL, если у вас выбрана другая система, переключите на автоматический режим или конкретно на PAL.

      С подключением приставки ситуация обстоит несколько сложнее. Если для подключения вы использовали вход SCART или HDMI, то проблем с цветом не будет.

      Они появляются в тех ситуациях, когда приставка подключена через выход RCA (композитный) или схожий с ним компонентный. И тот, и другой выполняется при помощи разъема “тюльпан”, но они имеют существенное различие.

      Дело в том, что в композитном видеосигнале передача производится по одному проводу и требует только одного разъема для подключения, как правило, желтого цвета.

      пример композитного разъема

      Для передачи видеосигнала по компонентному разъему используется сразу три провода, соответственно, три разъема. Как правило, красного, синего и зеленого цвета.

      пример компонентного разъема

      Если у вас получается черно-белая картинка на телевизоре, то вы подключили к зеленому разъему, который является выходом компонентного входа, “тюльпан” желтого цвета. Это неприемлемо в данной ситуации, подобное подключение могло бы иметь место лишь в случае, если зеленый разъем обведен желтым кругом, тогда это уже универсальный вход.

      В такой ситуации вам необходимо отыскать композитный вход и подключить к нему разъем. Если композитного входа у вас нет, как и желания смотреть черно-белые каналы, подключите приставку через SCART или HDMI вход. SCART может иметь переходники, которые идут в комплекте с телевизором для подключения приставки. В то время как HDMI подключается более просто – напрямую, но для него вам понадобится соответствующий кабель.

  5. Андрей

    Добрый день! Подключил, не работает.. Приставка рабочая, проверил в магазине. Как правильно подключить тюльпан?

  6. Алексей

    Добрый день. У меня приставка Selenga. показывала отлично. Но в доме подключили кабельное цифровое телевиденье. Качество вещания не очень, хотел опять подключить через приставку, но она пишет каналов не найдено. Вопрос она не предназначена для кабельного подключения?

    1. Макаров Дмитрий (автор)

      Если у вас приставка предназначена для приема эфирного вещания через антенну, то вполне возможно, что функция просмотра каналов через кабель у нее просто отсутствует. Так как кабельное вещание переводит сигнал в собственную кодировку, к примеру, DVB-C и другие форматы.

      Если ваша приставка не поддерживает такой кодировки, то и сигнал она попросту расшифровать не сможет, как результат, на экране будет отображаться надпись, что каналы не найдены. Для того, чтобы определиться с возможностью трансляции кабельного телевиденья через уже имеющуюся приставку, вам необходимо узнать тип кодировки у оператора и наличие такого формата в вашей приставке.

      В большинстве случаев операторы кабельного телевиденья должны предоставлять вам специальный модуль, который и выполняет распознавание их же сигнала. Если ваша приставка способна распознавать их сигнал, они обязаны были подключить вам ее еще на этапе оформления услуги и подвода кабеля к телевизору.

      Поэтому, чтобы выяснить причины отсутствия каналов у вас дома, обратитесь в соответствующую компанию, которая провела кабельное телевиденье. Они оформят заявку и пришлют специалиста.

  7. Наталия

    Сын подключил всё что нужно, работал прекрасно, но мне нужно было уйти на время, я отключила вначале приёмник потом телевизор (так сказал сын), но при включении пишет нет сигнала, в чём дело?

    1. Макаров Дмитрий (автор)

      Такая ситуация, как правило, свидетельствует о некорректной работе антенны:

      • отсутствии питания на усилителе или его естественном старении, возможно, окислились внутренние элементы. Особенно таким неполадкам подвержены активные антенны, которые могут давать сбой в работе уже через пару – троку лет.
      • Повреждение кабеля, идущего от антенны к приемнику сигнала, может проявляться передавленными изгибами, переломами кабеля в каких-то местах и т.д.
      • Нарушение места соединения штекера – возникает как из-за окисления контакта, так и из-за обычного выпадения из гнезда. Если штекер находиться на месте, возможно, его достаточно вытянуть и снова вставить до упора, так как в момент отключения он мог отойти.
      • Телевизор не видит приставку – если вы отключите приставку, а надпись никуда не исчезнет, вполне возможно, что на самом телевизоре не выбран нужный видеовход, от которого поступает сигнал с приставки.

      Также существуют случаи, когда причиной такой надписи могла послужить профилактическая работа на ближайшей вышке, отсутствие питания или какие-то работы у транслирующей компании. Но такой вариант достаточно редко встречается.

  8. Оксана

    Здравствуйте. А как подключить приставку если нет входа для аналоговой антенны.

  9. Татьяна

    Живу в Казани , в частном доме. Через ресивер набираются только 6 региональных каналов. В чем дело? Подскажите пожалуйста.

  10. Арип

    Все подключил верно. На телевизоре нет гнёзда с красный цветом и ничего не показывает. В чем может быть проблема?

  11. Татьяна

    Должен ли телевизор, как и ресивер, включён в сеть ?

  12. Андрей

    Подключил, показывает но появился звуковой фон, уменьшается при понижении звука с пульта ТВ, но понижается и сам звук и ничего не слышно что говорят, пульт приставки не выдаёт достаточно необходимого для прослушивания звука. Есть мысли по этому поводу?

  13. Владимир

    Всё ты сделал верно. Просто у тебя не будет разделения на правый динамик и левый ( тем более, что в твоём телевизоре динамик 1). У меня так года три приставка работает без проблем. Что- то с твоей приставкой. Кстати я на одной из приставок поменял сгоревший конденсатор возможно из – за перегрева. Снял верхнюю крышку, насверлил сверху аккуратно кучу дырочек для вентиляции. Уже пару месяцев работает.

  14. Виктор

    Купил Т2 подключил к старенькому телевизору АИША там нету тюлпанового входа, а есть вход АУДИО т.е.ИН, и ОУТ т.е выход, далее есть вход ВИДЕО ИН и ОУТ выход подключил тюльпан (жёлтый)к входу ИН ВИДЕО, а Белый к входу ИН АУДИО ч/з 15 минут Т2 отключился и греется. Что я не правильно Сделал?

  15. Наталия

    отлично! вы вселили в меня надежду!
