Как подключить двухклавишный выключатель?

Практически в каждой комнате квартиры или дома устанавливаются осветительные приборы и средства их коммуникации. В некоторых случаях помещение оснащается сразу несколькими светильниками или существующий разделяется на несколько независимых групп. Для полноценного разделения осветительного оборудования выполняется подключение двухклавишного выключателя. Что представляет собой данный вид коммутационного оборудования, и какими особенностями он обладает, мы рассмотрим в данной статье.

Особенности и устройство двухклавишного выключателя

Существует огромное количество коммутаторов, оснащаемых двумя клавишами, но на практике это на является единственным критерием. Так как подобные особенности присущи некоторым типам проходных и  перекрестных выключателей. Поэтому, чтобы не путаться в таких устройствах, необходимо детально разобраться в их конструктивных и функциональных особенностях.

Основная задача двухклавишного выключателя заключается в разделении питающего проводника на две независимые линии, коммутируемые двумя отдельными клавишами. Поэтому при подключении устройства вы обнаружите сзади три вывода, как показано на рисунке 1 ниже:

Особенности двухклавишного выключателя
Рис. 1. Особенности двухклавишного выключателя

Три зажима предназначены для:

  • 1 – передачи электроэнергии к первой группе осветительного оборудования;
  • 2 – передачи электроэнергии ко второй группе осветительного оборудования;
  • L – используется для подключения фазного проводника от электропроводки;

На самом корпусе выключателя также приведена схема двухклавишного выключателя, на которой показан принцип действия и переключения контактов.

Устройство двухклавишного выключателя
Рис. 2. Устройство двухклавишного выключателя

Конструктивно двухклавишный выключатель состоит из следующих элементов:

  • Клавиши – предназначены для ручного управления процессом коммутации. В соответствии с п.10.2 ГОСТ Р 51324.1-2012 выполняются из изоляционного материала, для предотвращения контакта человеческих рук с токоведущими частями.
  • Переключатель контактной группы – переводит контакты выключателя во включенное или отключенное положение. Конструкция каждого переключателя в конкретной модели обеспечивает возможность непосредственного соединения с клавишей.
  • Модуль выключателя – основной блок коммутатора, содержащий контактную группу и механизм, приводящий их в движение.
  • Фиксатор – в данной модели выполнен отдельной деталью и применяется для крепления фальшпанели к модулю выключателя. Также может изготавливаться в форме замков на модуле или фальшпанели, как их неотъемлемая часть.
  • Фальшпанель – используется для декоративного украшения выключателя. Может подбираться по цвету для дизайна интерьера.

Некоторые модели могут компоноваться световой индикацией отключенного состояния. Внутри самих клавиш выключателя или в фальшпанели устанавливается светодиод, который горит в отключенном положении. Такая опция позволяет легче обнаружить двухклавишное устройство в темноте, но вносит свои коррективы при эксплуатации светодиодных и люминесцентных ламп.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

  • Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
  • Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
  • Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
  • Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не  приобретет жесткое крепление в стене.
  • После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

Схема подключения на две лампы
Рис. 3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

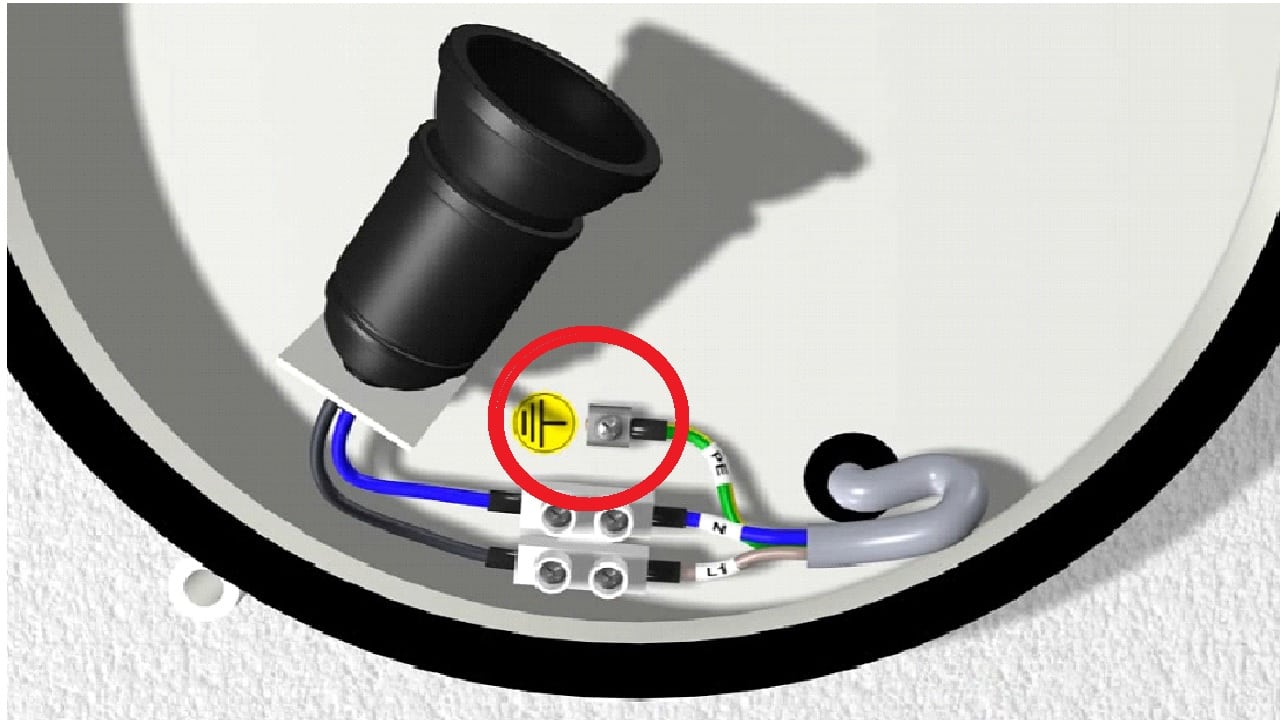

Подключение провода защитного заземления к корпусу
Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Схема подключения люстры к двухклавишному выключателю
Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения  в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Схема подключения с розеткой в одном корпусе
Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

Схема подключения выключателя с подсветкой
Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

подключение нейтрального проводника в разрыв двухклавишного выключателя
Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения  явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

  • Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
  • Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
  • Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
  • Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
  • Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010
  • О.Коновалов «Управление освещением из нескольких мест» 2013
  • Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
  • Буль Б.К. «Основы теории электрических аппаратов» 1970
