Подключение электрических и индукционных варочных панелей

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.



Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

  • с тремя контактами;
    Подключение варочной панели к одной фазе
    Подключение варочной панели к одной фазе
  • с четырьмя контактами.
розетки и кабеля панелей
Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.



Советы электриков

  1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
  2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
  3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.


Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Монтаж индукционной панели
Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели
Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами
Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели
Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

  1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

    Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

    Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

  2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

    В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

    https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

    На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

    Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

  3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

    Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

    Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

    По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

    2,5 мм2– 14,5 А или 3,3кВт;
    4 мм2 – 19,5 А или 4,4кВт;
    6 мм2 – 25 А или 5,7кВт.

    Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм2, то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

  4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

    Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

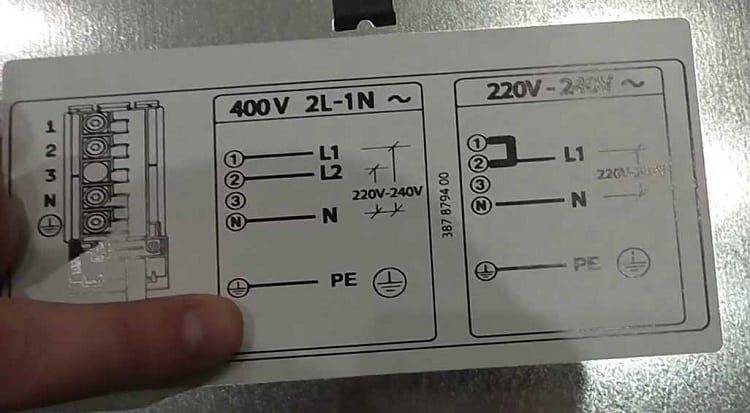

    Пример шильдика варочной поверхности приведен ниже.

    https://www.asutpp.ru/wp-content/uploads/2018/08/shildik.jpg

    Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Комментарии и отзывы (7)

  1. Александр

    «… для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А…» Т.е. пусть горит розетка синим пламенем пока автомат отдыхает? Или всё таки ошибка?

    1. ПятиРазрядник

      Ахах, еще видимо забыли указать, что кабель должен быть 4*0.75мм2 🙂

    2. Эдисон

      Автомат должен защищать проводку, а не приборы. Стандартное сечение кабеля на электроплиту 4 квадрата, такое сечение медного провода защищается автоматом на 25А, УЗО выбирается хотя бы на ступень выше, что бы гарантированно оставаться под защитой того же автомата. Вместо такой связки логично установить дифавтомат.

  2. гость

    Ок. Сам подключил,спасибо за информацию.

  3. Владислав Ушанёв

    А если земли в квартире нет? (в старых панельках)

    1. Василий

      Придется без земли подключать…

    2. Виктор Козубенко

      Если земли нет в квартире, раньше вешали на нейтраль, если нет УЗО , то должно работать
