Как сделать подсветку в шкафу?

Благодаря широкому распространению осветительного оборудования сегодня вы можете обеспечить освещение любой территории или пространства в вашем жилище, включая и мебель. Не является исключением и гардеробная, где можно обустроить и функциональную, и декоративную подсветку. Поэтому в данной статье мы рассмотрим, как выполняется  подсветка в шкафу, из каких этапов состоит весь процесс и важные моменты его реализации.

Нормы и требования

При обустройстве мебельного освещения важно соблюдать ряд требований, которые обеспечат достаточный уровень вашей безопасности и удобство выполнения ежедневных действий.

Среди наиболее актуальных для мебельных шкафов следует обозначить такие нормы:

  • уровень освещенности в соответствии с требованиями СанПиН 2.2.1/2.1.1.1278-03 для гардеробных должен составлять не ниже 75 Лк, в кухнях – 150 Лк, для прихожих – 50 Лк.
  • Так как к приборам освещения шкафа зачастую существует возможность прямого прикосновения, то в соответствии с п.1.7.50 ПУЭ для их питания целесообразно применять пониженное напряжение.
  • Подключение проводов питания к устройствам подсветки должно выполняться пайкой, обжимкой или клеммным соединением согласно требований п.2.1.21 ПУЭ.
  • Если же освещение шкафа планируется питать от стандартного напряжения сети 220 В, то в соответствии с п.1.7.51 ПУЭ сеть стоит защитить с помощью УЗО, которые выполнять отключение подсветки в случае повреждения изоляции.

Также заметьте, что все элементы подсветки должны располагаться таким образом, чтобы они не слепили глаза при нахождении вблизи шкафа не зависимо от роста и позиции.

  1. Выбор подсветки

Сразу заметим, что в качестве мебельных светильников ни в коем разе не следует применять лампочки накаливания. Так как эти виды осветительного оборудования имеют очень низкий КПД и выделяют порядка 95% энергии в тепловое излучение. От такого соседства со стенками шкафа, одеждой и дверцами шкафов они начнут выгорать и утратят свой шик. А при очень близком расположении возможно появление рыжих пятен или даже возгорание хлопковых и шелковых тканей, ДСП и других материалов.

Поэтому наиболее популярными вариантами оборудования для подсветки являются точечные светильники и светодиодные ленты.

Для софитов в качестве подсветки шкафа могут использоваться три типа устройств:

  • Галогенные лампы – обладают лучшей производительностью, чем лампы Ильича – порядка 10 – 12 Лм/Вт, срок службы составляет около 4000 часов. Единственным преимуществом галогенных светильников является низкая себестоимость, также они подключаются от сети пониженного напряжения, что и требуется нам по соображениям безопасности.
  • Люминесцентные лампы – способны выдавать около 25 – 50 Лм/Вт, а срок эксплуатации составляет около 10 000 часов. Существенным недостатком люминесцентных светильников является наличие паров ртути в газовой смеси.
  • Светодиодные лампочки – способны выдать световой поток от 80 до 120 Лм/Вт, что в десять раз превышает мощность галогенных вариантов подсветки шкафа. Срок службы составляет около 20 000 – 30 000 часов, что практически нивелирует основной недостаток – высокую стоимость.

Помимо этого и для функциональной, и в качестве декоративной подсветки можно использовать LED ленты, дюралайт и гибкий неон.

Светодиодная подсветка
Светодиодная подсветка

Светодиодная подсветка также может обеспечить достаточную видимость при хорошей мощности, а может применяться в качестве декоративного освещения, особенно RGB ленты, изменяющие цветовую палитру посредством дистанционного пульта. Дюралайт и гибкий неон не лучшие помощники, чтобы рассмотреть содержимое полок, поэтому их стоит использовать как контурную подсветку шкафа.  Иногда вместо светодиодных лент используется люминесцентной подсветкой из трубчатых ламп, но это неравноценная замена, так как лампа боится механического воздействия и ее необходимо защищать плафоном.

Выбор места монтажа подсветки шкафа

В зависимости от места установки приборов освещения будет отличаться и получаемый результат. Но и тип гардеробной или кухонной мебели при этом также важно учитывать. По месту монтажа подсветку шкафа можно разделить на внешнее и внутреннее освещение, в зависимости от места установки приборов.

Внешняя реализуется с помощью софитов, встраиваемых в конструктивные элементы шкафа (козырек над дверью, открытые деревянные, стеклянные полочки и прочие).

Внешняя подсветка софитами
Внешняя подсветка софитами

С тем же успехом можно устанавливать и светодиодные ленты на внешней поверхности шкафа, под ним, над верхней крышкой. Но их следует хорошо прятать, так как открытое расположение LED подсветки шкафа-купе может испортить эстетику мебели или полностью затмить ее дизайн.

Внешняя подсветка светодиодной лентой
Внешняя подсветка светодиодной лентой

Еще одним вариантом внешней подсветки для шкафа является выделение контуров рисунка на стеклянных дверях.

Подсветка рисунка

Внутреннюю подсветку удобнее выполнять посредством светодиодной ленты или софитов.

Место их установки можно подобрать исходя из следующих принципов:

  • Под верхом по центру шкафа – применяется для тремпельных отделов, над вешалками и в других конструкциях с объемным пространством.
Под верхом по центру
  • На передней кромке полок – подойдут для многоуровневых отделов ДСП шкафа, где свет от источника будет распределяться на содержимое полок, встроенного шкафа, расположенного вровень со стенкой.
На передней кромке полок
  • На задней верхней кромке полок – отличное решение для небольших по глубине кухонных шкафчиков, так как это решение визуально увеличит объем пространства в них.
По задней кромке полки
  • На боковых стенках шкафа – подсветка одинаково хорошо подойдет и для подсветки полок, и для платяного отдела. Визуально увеличивает высоту конструкции.
На боковой стенке шкафа

В каждом конкретном случае место установки подбирается индивидуально, при этом важно обеспечить свободное открывание дверок. Если вы собрались освещать шкаф купе, то его створки не должны ударять по светильникам, проводам или выключателю. После того, как вы определились с местом расположения подсветки, вам необходимо подготовить все инструменты и материалы для проведения работ.

Подготовка к монтажу

На подготовительном этапе составьте схему электроснабжения устройств подсветки с детальным расположением всех элементов питания, софитов, лент и выключателей. Данную процедуру удобно производить на заводском плане шкафа, который поставляется с ним в комплекте. Затем перенесите схему на каркас шкафа, сделайте разметку точек установки оборудования, прокладки кабеля.

Для выполнения работ вам понадобятся некоторые материалы и инструменты, которые следует заготовить заранее:

  1. светодиодные ленты или софиты;
  2. провода для питания – выбираются в соответствии с потребляемой мощностью;
  3. блок питания для подключения осветительного оборудования шкафа на 12 В;
  4. контроллер для подключения RGB ленты;
  5. световой короб для организации закрытых светодиодных полос;
  6. клеммные соединители, припой и флюс для соединения электрического соединения;
  7. клавишный выключатель, кнопка или пульт управления для коммутации подсветки шкафа.

Из инструментов вам пригодиться дрель с насадками для разработки круглых отверстий в платяных или кухонных шкафах. Шуруповерт или отвертка для работы с крепежными деталями, строительный степлер, паяльник. Слесарный инструмент – пассатижи, кусачки, канцелярский нож, ножницы и т.д. При наличии всего необходимого можете приступать непосредственно к монтажу подсветки.

Процесс монтажа пошагово

Опробуйте работоспособность подсветки

В дальнейшем изготовление подсветки шкафа будет зависеть от вида осветительного оборудования, которое вы собираетесь монтировать – точечные светильники или светодиодная лента. Разберем каждый из вариантов отдельно, так софиты имеют некоторые особенности, за счет верхнего подвода питания провода можно расположить вне зоны видимости.

Весь процесс будет состоять из следующих этапов:

Total Time: 2 hours

  1. Просверлите отверстия в месте установки

    Просверлите отверстия под софиты

    Во избежание раскрашивания ДСП коронку продвигают плавно без рывков, предварительно центр фиксируется сверлом.

  2. Установите клавишный выключатель на шкаф

    Установите выключатель

    Заметьте, что высота его расположения выбирается исходя из ваших пожеланий, поэтому однозначного места нет. Единственное, о чем стоит побеспокоиться, чтобы дети не доставали до коммутатора.

  3. Зачистите около 1 – 2 см провода

    Зачистите концы проводов

    Зачистите около 1 – 2 см провода с каждой стороны для подключения электрооборудования.

  4. Заведите провода в клеммные колодки

    Заведите и припаяйте провода

    Заведите провода в клеммные колодки светильника, выключателя и закрепите их, если таковых не предусмотрено, припаяйте  жилы паяльником. При наличии понижающего блока питания подключите и преобразователь.

  5. Отключите напряжение сети

    Подключите освещение шкафа к сети питания

    Отключите напряжение сети и подсоедините освещение шкафа-купе к общей схеме квартиры.

  6. Заизолируйте все соединения

    Заизолируйте все соединения и убедитесь в целостности кабеля после завершения монтажных работ.

  7. Опробуйте работоспособность подсветки

Если вы планируете сделать подсветку шкафа светодиодной лентой, то процесс монтажа будет содержать следующие этапы:

  • Отмерьте необходимую длину ленты для подсветки и отрежьте ее по специальным отметкам на полосе.
Отмерьте длину ленты по размерам шкафа
  • Для расположения подсветки установите специальную пластиковую полосу. Ее можно приклеить на жидкие гвозди или двухсторонний скотч.
Установите специальную полосу для крепления ленты
  • Просверлите отверстие в стенке шкафа для подведения питания извне.
Отверстие для подключения питания

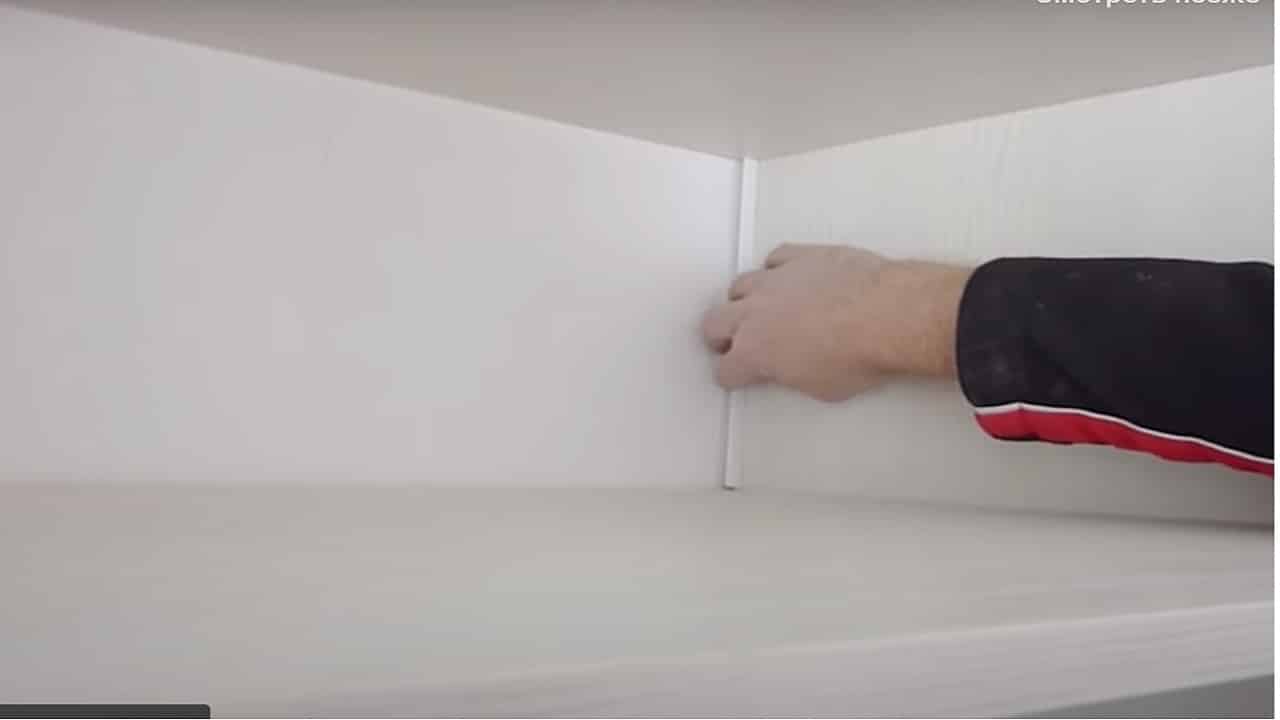

  • От ввода разведите провода к месту монтажа подсветки. Для этого лучше выбирать углы шкафа, где смонтируйте кабель-каналы, которые скроют провод.
Установите кабель-канал в шкафу
  • Наклейте ленту для подсветки и подключите ее к проводам и выключателю.
Приклейте светодиодную ленту

Чтобы усовершенствовать работу подсветки шкафа можно установить автоматические выключатели, которые будут реагировать на открытие и закрытие дверей. Автоматическое освещение будет работать от коммутации концевых выключателей, такую подсветку применяют в тех шкафах, где нет возможности устанавливать клавишные или кнопочные модели.

Список использованной литературы

  • А. Риз «Умный гардероб» 2017
  • Н.Н.Соболев «Стили в мебели» 1995
  • В.М.Жабцев «Большая книга электрика» 2017
  • Л.Мартин «Эффекты домашнего освещения» 2010
  • В. А. Ахремко «Сам себе дизайнер интерьера. Иллюстрированное пошаговое руководство.»  2018
