Порядок разработки монтажной схемы, её назначение и сфера применения

В конструкторской документации к любому электротехническому оборудованию в обязательном порядке включается монтажная схема. Давайте рассмотрим, насколько важен этот чертеж, что он позволяет понять персоналу, обслуживающему или эксплуатирующему оборудование, то есть его прямое назначение. Ознакомимся с примерами и принципом построения.

Назначение

Начнем с базисной основы. Для обслуживания, ремонта, монтажа или наладки оборудования необходимо понимать как алгоритм его работы, так и принцип действия. С этой целью в сопроводительную документацию изделий включаются схемы, представляющие собой чертежи, на которых отображаются условные обозначения компонентов и составных узлов устройства, а также существующие между ними связи.

Построение схем выполняется по нормам ЕСКД, которые регулирует соответствующий ГОСТ. Данные чертежи востребованы на этапе проектирования, производства, а также в процессе эксплуатации оборудования. В зависимости от назначения электрические схемы принято классифицировать по типам. Они бывают:

  1. Структурными. Используются для определения основных функциональных узлов устройства, отображения существующих взаимосвязей между ними и общего назначения.
  2. Функциональными. Содержат описание протекающих в участках цепи процессов. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла. В процессе эксплуатации на основании такой схемы обосновывается поведение оборудования, что существенно облегчает диагностику, отладку и ремонт.
    Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа
    Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа
  3. Принципиальными. Отображают элементную базу и связь всех компонентов между собой. Именно принципиальные схемы являются базисной основой для процесса разработки электрооборудования. Пример такой схемы показан ниже.
    Схема управления реверсом двигателя асинхронного типа
    Схема управления реверсом двигателя асинхронного типа
  4. Монтажными. Указывают геометрическое положение всех компонентов узла, а также отображают соединения между ними, выполненные связующими элементами. На основе схем данного типа производится сборка электрооборудования или его составных узлов. Рисунок ниже демонстрирует пример монтажной схемы запуска двигателя под управлением реверсивного магнитного пускателя, позволяющей наглядно представить подключение кнопочного поста.
    Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)
    Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)
  5. Схемами подключений, отображающих подключение внешних устройств.
  6. Схемами расположений, в отличие от монтажных показывают только положение элементов узла без отображения связей.
  7. Общими, этот тип схем позволяет получить наглядное представление об узлах и связях между всеми элементами, что облегчает понимание устройства сложного объекта.

Подведем итог, без перечисленных выше схем, не только невозможно создать качественное и надежное оборудование, но и затруднительно организовать его квалифицированное обслуживание.

Порядок разработки монтажной электрической схемы

Практикуется несколько способов разработки схем данного типа, выбор того или иного из них зависит как от типа монтажа элементов, так и функционального назначения оборудования. Например, для описания коммутации вторичной цепи используется адресная маркировка. Поскольку данный способ наиболее распространен, распишем порядок его разработки.

В первую очередь на чертеж наносится контур устройства, в который вписаны используемые в оборудовании элементы, например, клемники или рейки с зажимами. Масштаб при этом можно не соблюдать. Сверху чертежа (над контуром) указывается вид, в приведенном ниже примере это надпись «Задняя стенка ящика».

Каждый задействованный в схеме элемент получает уникальный адрес. Для его отображения чертят окружность (диаметр которой от 10 до 12мм.), разделенную горизонтально напополам. В верхнюю часть разделенной окружности заносится номер компонента, а в нижнюю условное обозначение, в соответствии с элементной схемой. Например, для клеммной колодки, состоящей из 10 зажимов, в монтажной схеме каждому из них допускается присвоить уникальный адрес.

Заметим, что элементам, коммутирующим силовые цепи, присваивается только условное обозначение, то есть без номера компонента.

Разработка схемы начинается с составления заготовки, согласно описанным выше правилам. Когда она готова, приступают к обозначению соединений, при этом используются адреса, а не линии. Такой принцип маркировки позволяет легко определять направления проводов, что существенно упрощает процесс монтажа.

Монтажно-коммуникационная схема ящика управления
Монтажно-коммуникационная схема ящика управления

Для более детального объяснения принципа построения монтажных схем рассмотрим несколько примеров.

Пример: монтажная схема электропроводки 1 комнатной квартиры.

На рисунке ниже приведена типовая схема электрической проводки. Глядя на графическое изображение, становится понятно, что она включает в себя две ветви. Первая обеспечивает поступление электричества в зал и прихожую, вторая предназначена для санузла, кухни и ванной комнаты. При этом обе линии одновременно запитывают как освещение, так и розетки для подключения электроприборов.

Пример монтажной схемы проводки
Пример монтажной схемы проводки

Безусловно, такой принцип подключения иррационален, поскольку в случае КЗ обесточится полностью помещение. Помимо этого, если планируется установка таких мощных потребителей электроэнергии, как кондиционер, бойлер или электропечь, для каждого из них желательно проводить отдельную линию питания.

Данная схема приведена в качестве примера, чтобы наглядно показать, как имея перед собой графическое изображение проекта, определить его слабые стороны.

Пример монтажной схемы теплого водяного пола в квартире.

Схема соединений может применяться не только для электрооборудования, как видно из рисунка ниже, она отлично отображает структуру теплого пола, подключенного к контуру центральной отопительной системы.

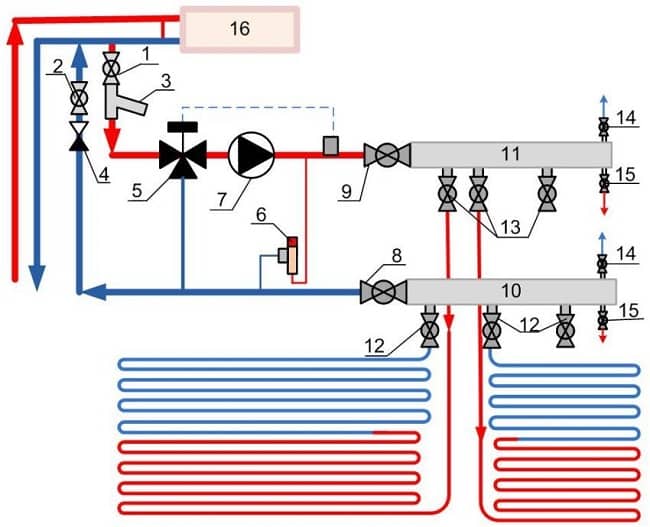

Монтажно-технологическая схема теплого пола
Монтажно-технологическая схема теплого пола

Условные обозначения:

  • 1 – вентиль шарового типа, установленный на подающую линию;
  • 2 – вентиль шарового типа, на выходе;
  • 3 – очищающий фильтр;
  • 4 – клапан на обратную линию;
  • 5 – трехходовая смесительная запорная арматура;
  • 6 – клапан для перезапуска;
  • 7 – насос, обеспечивающий циркуляцию рабочей жидкости;
  • 8 – кран, перекрывающий обратный коллектор;
  • 9 – запорная арматура, перекрывающая вход в подающий коллектор;
  • 10 – корпус обратного коллектора;
  • 11 – подающий коллектор;
  • 12 – запорная арматура шарового типа, перекрывающая обратку;
  • 13 – вентили для перекрытия подачи;
  • 14 – кран для стравливания воздуха;
  • 15 – дренажная запорная арматура;
  • 16 – батарея центрального отопления.

Данная схема приведена в качестве примера, не следует воспринимать такую организацию как эталонную. Если вы хотите сделать водяной теплый пол по такому принципу, то в первую очередь необходимо согласовать свой проект с компанией, предоставляющей услуги центрального отопления.

И в завершении приведем пример грамотно составленной монтажной схемы системы отопления на базе конвектора с термостатом.

Схема соединений отопительной системы с использованием конвекторов
Схема соединений отопительной системы с использованием конвекторов

Как правильно читать монтажные схемы.

Для понимания схем необходимо знать условные графические изображения компонентов, их буквенно-цифровые обозначения. Понимание принципа действия и алгоритма работы элементов будет существенно способствовать процессу сборки и отладке. В качестве обоснования таких требований приведем для примера монтажную схему базовой платы коротковолнового трансивера.

Монтажная схема КВ трансивера «Дружба М»
Монтажная схема КВ трансивера «Дружба М»

Как видно из рисунка, к схеме прилагается пояснение, в котором содержится необходимая для монтажа информация. Но ее будет явно недостаточно при отсутствии базовых знаний, в результате можно ошибиться с полярностью электролитических конденсаторов или диодов, и собранное устройство не будет функционировать.

Ради справедливости необходимо заметить, что подобную оплошность может допустить и специалист, именно поэтому на монтажных платах, изготовленных промышленным способом, принято наносить расположения элементов и указывать их полярность (см. рис. 9). Это существенно снижает вероятность ошибок при сборке.

Фотография фрагмента монтажной платы, на которою нанесены места «посадки» элементов
Фотография фрагмента монтажной платы, на которою нанесены места «посадки» элементов
