Термостойкий провод РКГМ

При реализации оконечного участка силовых электрических сетей различного назначения часто возникает задача подключения терминальных приборов и электротехнического оборудования внутреннего, наружного применения, среди которых присутствуют также подвижные устройства. Одновременно эксплуатация этой техники может происходить в жестких условиях, к которым относятся расширенный температурный диапазон, высокая влажность, причем влажность может достигать 100%.

Необходимая эксплуатационная надежность этой части сети обеспечивается использованием для ее построения специальных кабельных и проводных изделий, конструкция которых изначально рассчитана на подобные условия. Провод РКГМ — один из таких продуктов. РКГМ получил широкое распространение, что определяется привлекательным для широкого круга пользователей сочетанием легкостью использования, дешевизны, технической эффективности, доступности.

Расшифровка аббревиатуры

Конструкция РКГМ, отличающаяся предельной простотой, схематически показана на рисунке 1. Изделие содержит многопроволочную токопроводящую жилу 1, покрытую слоем 2 резиновой изоляции. Функции верхнего покрытия выполняет оплетка 3 из стекловолоконных нитей. РКГМ согласно общепринятой классификации относится к проводам т.к. не содержит выделенной полноправной оболочки и различных экранирующих покрытий. Оплетку 3 этого изделия следует считать элементом усиления резиновой изоляции.

В аббревиатуру провода традиционно для электротехнической отрасли вводят наиболее важную для потребителей информация. Она исчерпывающим образом характеризует как конструктивное исполнение провода, так и его главные технические особенности.

Марку РКГМ формируют по действующим правилам, трактуя как:

  • РК – изоляция резиновая (Р) на кремнийорганической, иначе силиконовой основе (К), что обеспечивает хорошие температурные свойства;
  • Г – многопроволочная токопроводящая медная жила как минимум четвертого класса гибкости (Г) по ГОСТ 22483-2012, изготовленная из электротехнической меди;
  • М – внешняя оплетка с дополнительной пропиткой, наложенная непосредственно на основную изоляцию без применения промежуточной подушки.

Броневые и иные усиливающие покровы конструкцией не предусматриваются.

Цифровой индекс, который дополняет буквенную часть марки, численно равен сечению токопроводящей жилы в квадратных миллиметрах.

Схематическое представление поперечного сечения гибкого провода РКГМ
Рисунок 1. Схематическое представление поперечного сечения гибкого провода РКГМ

Где: 1 – гибкая многопроволочная медная токопроводящая жила; 2 – изоляция из кремнийорганической резины; 3 – оплетка из стекловолоконных нитей.

Конструкция

Токопроводящая жила многопроволочная, сечения образуют типовой ряд с изменением от 0,7 до 120 мм2. По мере наращивания сечения жилы диаметр провода по оболочке увеличивается от 3,5 до 21,4 мм, а погонная масса растет от 18,3 до 1285 кг/км.

Изоляция — на основе кремнийорганической резины с погонным сопротивлением по меньшей мере 95 МОм × км. Ее толщина составляет от 0,6 мм для изделий с малым поперечным сечением, может достигать 2 мм на максимальных диаметрах провода.

Внешнее облегченное защитное покрытие — оплетка из стекловолоконных нитей, дополнительно пропитанной кремнийорганическим лаком для улучшения механической стойкости и температурной стабильности.

Работу с проводом РКГМ заметно облегчает хороший визуальный контраст отдельных элементов его конструкции по цветам и фактуре, а также простота удаления оплетки. Примером может служить рисунок 2.

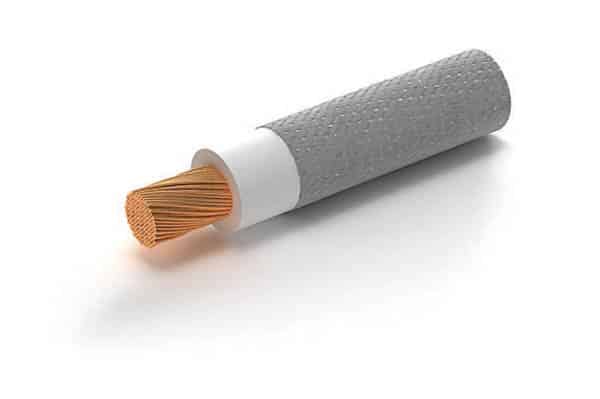

Термостойкий провод РКГМ и основные элементы его конструкции
Рисунок 2. Термостойкий провод РКГМ-10 и основные элементы его конструкции

За счет высокой рабочей температуры изделие относится к термостойким проводам.

Технические характеристики

Провод РКГМ имеет следующие электрические характеристики:

  • рассчитан на максимальное напряжение переменного тока 660 В при частоте не свыше 400 Гц;
  • допустима эксплуатация на сетях постоянного тока, где наибольшее напряжение может быть увеличено до 1000 В.
  • токовая нагрузочная способность – типовая для кабелей и проводов общего назначения.

Механические характеристики:

  • минимальный радиус изгиба установлен равными двум внешним диаметрам по оболочке, что определяется классом гибкости;
  • монтаж осуществляется при температуре от -15 до +60°С;
  • при выполнении инсталляционных работ следует соблюдать типовые для силовой кабельной продукции ограничения по минимальному радиусу изгиба и наибольшему тянущему усилию.

Минимальный нормативный срок использования установлен равным 8 годам, при соблюдении правил установки и последующей эксплуатации, как свидетельствует опыт, может быть заметно превышен.

Провод РКГМ виброустойчив, подходит для работы с нестационарной техникой.

Основной тип заводской упаковки продукции – бухта, длина которой зависит от сечения жилы. Основные данные провода указывают на этикетке. Пример провода РКГМ в заводской бухтовой упаковке показан на рисунке 3.

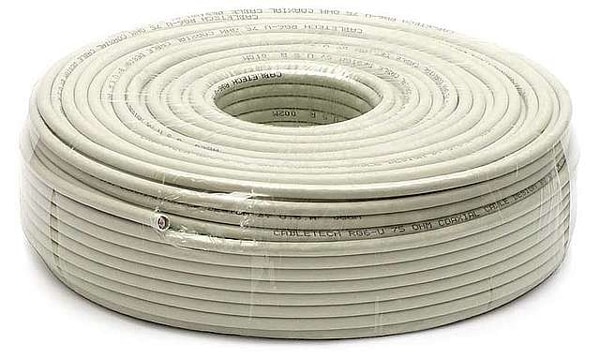

Бухта провода РКГМ с полиэтиленовой упаковкой для магазинной розничной продажи
Рис. 3. Бухта провода РКГМ с полиэтиленовой упаковкой для магазинной розничной продажи

Основные потребительские качества

Провод РКГМ за счет обширной номенклатуры изделий с различным поперечным сечением позволяет решать задачи при построении электрических силовых систем различного назначения. Рекомендуется выбирать сечение исходя из плотности тока 5 А/мм2.

Формирование изоляции из кремнийорганической резины обеспечивает устойчивость к воздействию масел, лаков, красок и растворителей. Одновременно внешнее покрытие не только позволяет нормальную эксплуатацию при 100-процентной влажности окружающей среды (при температуре не свыше 35°С), но и прекрасно сопротивляется образованию на оболочке грибков и плесени.

Конструкция изделия содержит материалы с различными коэффициентами линейного расширения. Эта особенность приводит к тому, что РКГМ, несмотря на заявленный температурный диапазон, не рекомендуется для открытой установки в районах Крайнего Севера и иных местностях с холодным климатом. Его изолирующие покрытия быстро выходят из строя из-за внутренних напряжений, возникающих при значительных перепадах температуры.

Применение

Провод РКГМ может использоваться для:

  • создания линейной части внутренних и наружных электрических сетей общего назначения местностей средней полосы России, других областей умеренного климата;
  • реализации производственных, домашних систем освещения;
  • формирования обмоток различных электрических машин и механизмов;
  • построения сетей на различных химических производствах;
  • создания электрических сетей, эксплуатируемых при повышенной влажности с высокими рисками образования грибков и плесени.

Провод РКГМ устойчив к повышенной температуре, за счет чего хорошо подходит для проводки в банях с любым видом пара частных домов, коттеджей. Без ограничений допустим для использования в ванных комнатах городских квартир, где выполняет функции термостойкого провода. С учетом отсутствия мощных потребителей электрической энергии наиболее востребованными там являются типовые для домашних применений сечения жилы 1,5 и 2,5 мм2.

Монтаж может производиться по открытой и скрытой схеме. Открытая прокладка проводом РКГМ привлекательна с дизайнерской точки зрения, т.к. фактура упрочняющей оплетки позволяет стилизовать готовую проводку под старину. Во всех прочих случаях с учетом относительно невысокой механической прочности рекомендуется обеспечить дополнительную защиту, выполняемую обычными для электротехники способами. Пример показан на рисунке 4.

Пример открытой трубной разводки электрических проводов в бане
Рис. 4. Пример открытой трубной разводки электрических проводов в бане

Производители

Провод РГГМ серийно выпускается десятью российскими кабельными заводами, среди которых находятся такие авторитетные предприятия как Электропровод, Камкабель, Рыбинсккабель, а также заводом Молдавкабель. Это позволяет смело закладывать его в проекты с поставкой непосредственно со склада дистрибутора или покупки в розничном магазине при возникновении такой необходимости.

Заводы производят провод РКГМ по собственным ТУ, требования по части параметров которых превосходят известный ГОСТ 16036 в редакции 1979 года. Необходимость перехода на заводские нормативные документы обусловлена существенным повышением уровня качества готовой продукции, требования к которым не отражены в стандарте.
