Калькулятор расчёта заземления

Учитывая сложность расчетов заземления, мы предлагаем воспользоваться онлайн-калькулятором, чтобы упростить этот процесс. Схема системы заземления и применяемые формулы представлены ниже:

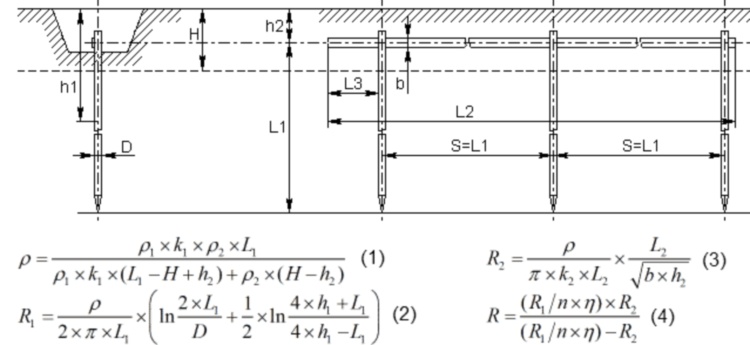

Схема заземления
Схема и формулы для расчёта заземления

Верхний слой грунта

Климатический коэффициент

Нижний слой грунта

Количество верт. заземлителей

Глубина верхнего слоя грунта, H (м)



Длина вертикального заземлителя, L1 (м)

Глубина горизонтального заземлителя, h2 (м)

Длина соединительной полосы, L3 (м)

Диаметр вертикального заземлителя, D (м)

Ширина полки горизонтального заземлителя, b (м)

Удельное электрическое сопротивление грунта, (Ом*м)

Сопротивление одиночного верт. заземлителя, (Ом)

Длина горизонтального заземлителя, (м)

Сопротивление горизонтального заземлителя, (Ом):

Общее сопротивление растеканию электрического тока, (Ом)

Кратко опишем алгоритм работы калькулятора:

  • В первую очередь необходимо вычислить удельное сопротивление грунта ρ (1) с учетом его неоднородности. Для этого необходимо выбрать состав верхнего и нижнего слоя, а калькулятор автоматически подберет необходимое значение для ρ1 и ρ2. После выбираем климатическую зону (подменяется коэффициентом k1) и вводим оставшиеся параметры.
  • После расчета удельного сопротивления грунта, калькулятор автоматически вычисляет параметры R1 (2) и R2 (3), значение которых определяет сопротивление заземлителей (вертикального и горизонтального, соответственно).
  • На основе полученных результатов производится расчет R (4), то есть сопротивления растекания электротока (сопротивление заземляющего устройства).
  • Итоговый результат выводится на экран.

После расчета рекомендуем проверить сопротивление ЗУ на соответствие нормам (ПУЭ 1.7.101), если величина больше допустимой, измените исходные параметры, в частности, число вертикальных заземлителей.
